Eje Cardán

205-01-17

205-01-17

3.

Nota:  Si los componentes no están marcados y están
instalados incorrectamente, se producirá un desbalance
en el cardán.

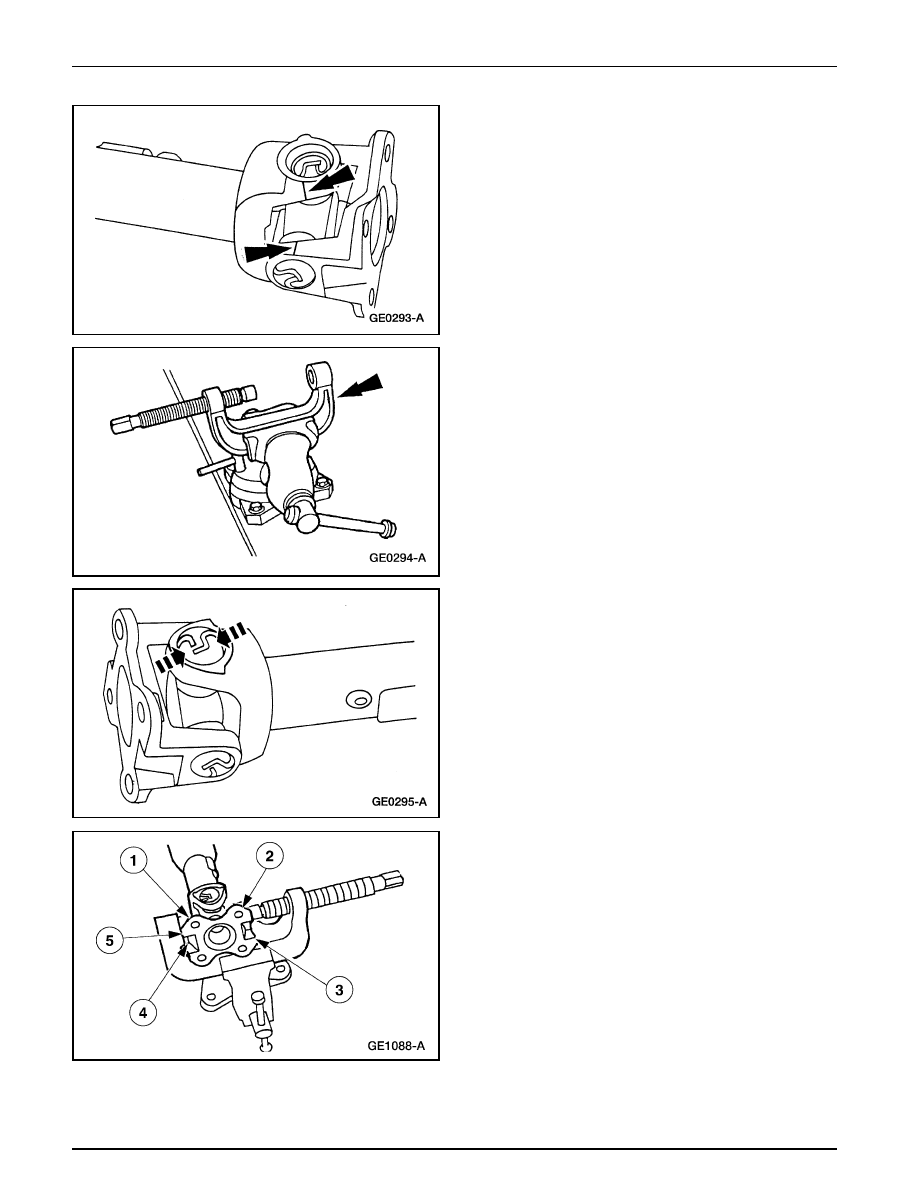

Marque las posiciones en los componentes.

Eje Cardán (Continuación)

4.

Fije la Herramienta de Junta en U en una prensa.

5.

Remueva los cuatro anillos de retención.

6.

Remueva el yugo con brida.

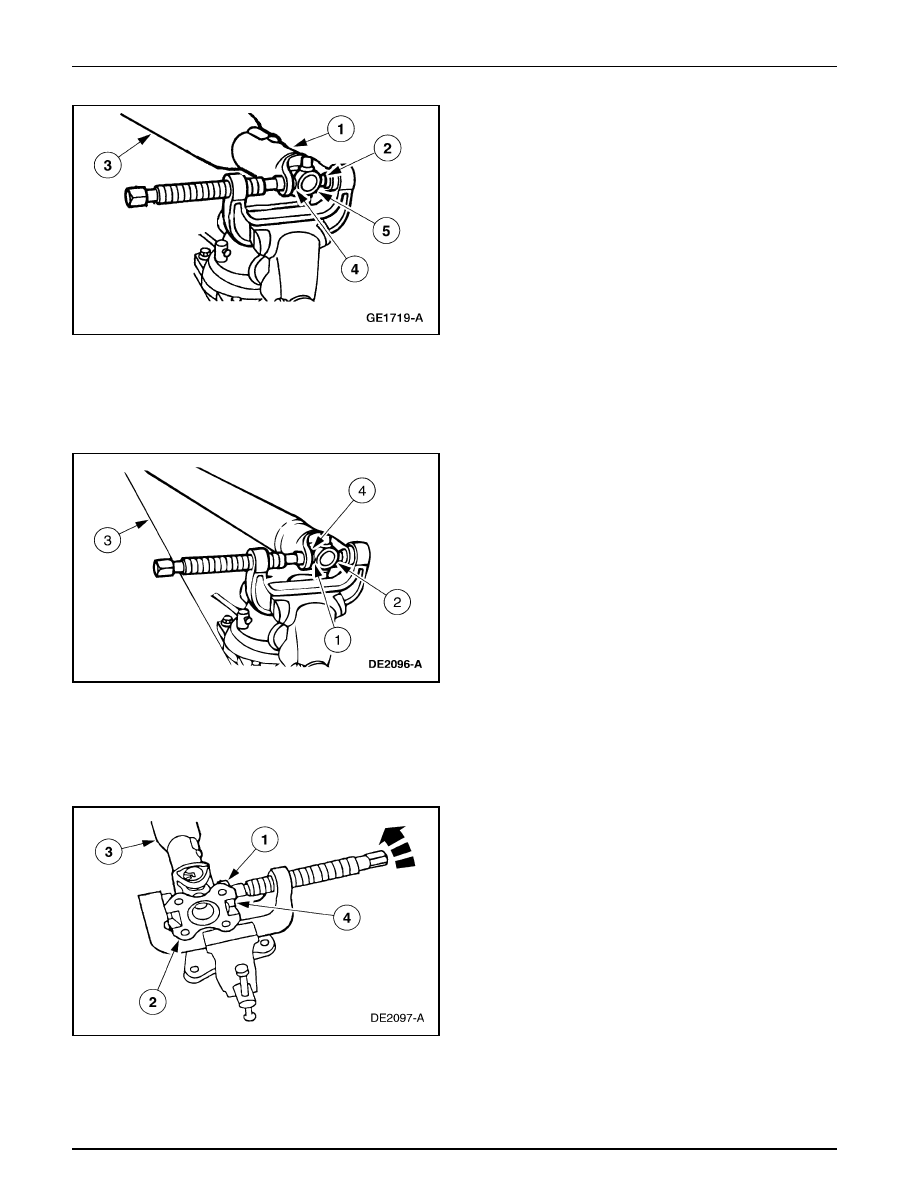

1

Sitúe el yugo con brida en la Herramienta de Junta
en U.

2

Presione para extraer el anillo del cojinete.

3

Remueva el yugo con brida.

4

Presione la cruceta para remover el anillo de cojinete
restante.

5

Remueva el yugo con brida.

Eje Cardán

205-01-18

205-01-18

7.

Remueva la cruceta.

1

Coloque de nuevo el cardán en la Herramienta de
Junta en U.

2

Presione para extraer el anillo del cojinete.

3

Rote el cardán.

4

Presione en la cruceta para remover el anillo de
cojinete restante.

5

Remueva la cruceta.

Eje Cardán (Continuación)

8.

Limpie el área del yugo en el extremo del cardán.

Montaje

1.

Nota: Los Kits de Juntas Universales se deben instalar
solo como conjunto completos. No mezcle los
componentes con de otros Kits de juntas en U.

Instale la cruceta.

1

Presente un nuevo anillo de cojinete en el yugo del
cardán.

¡

  Verifique si la colocación de los cojinetes de

    agujas es correcta.

2

Sitúe la nueva cruceta en el yugo del cardán.

3

Sitúe el cardán en la Herramienta de Junta en U.

4

Presione el anillo del cojinete hasta justo debajo de
la ranura del anillos de retención.

¡

  Repita la operación para la instalación del anillo

    de cojinete.

2.

Inspeccione el yugo con brida del cardán. Instale uno
nuevo si es necesario.

3.

Instale el yugo con brida.

1

Coloque un nuevo anillo de cojinete en el yugo con
brida del cardán.

¡

  Verifique si la colocación de los cojinetes de

    agujas es correcta.

2

Sitúe el yugo con brida.

3

Sitúe el cardán en la Herramienta de Junta en U.

4

Presione el anillo del cojinete hasta justo debajo de
la ranura del anillo de retención.

¡

  Repita la operación para instalar el otro anillo de

    cojinete.

Eje Cardán

205-01-19

205-01-19

4.

Nota:  Utilice los anillos de retención amarillos
suministrados en el kit para armar la junta universal (junta
U). Si tiene dificultades con los anillos de retención
amarillos, instale los anillos de retención negros.

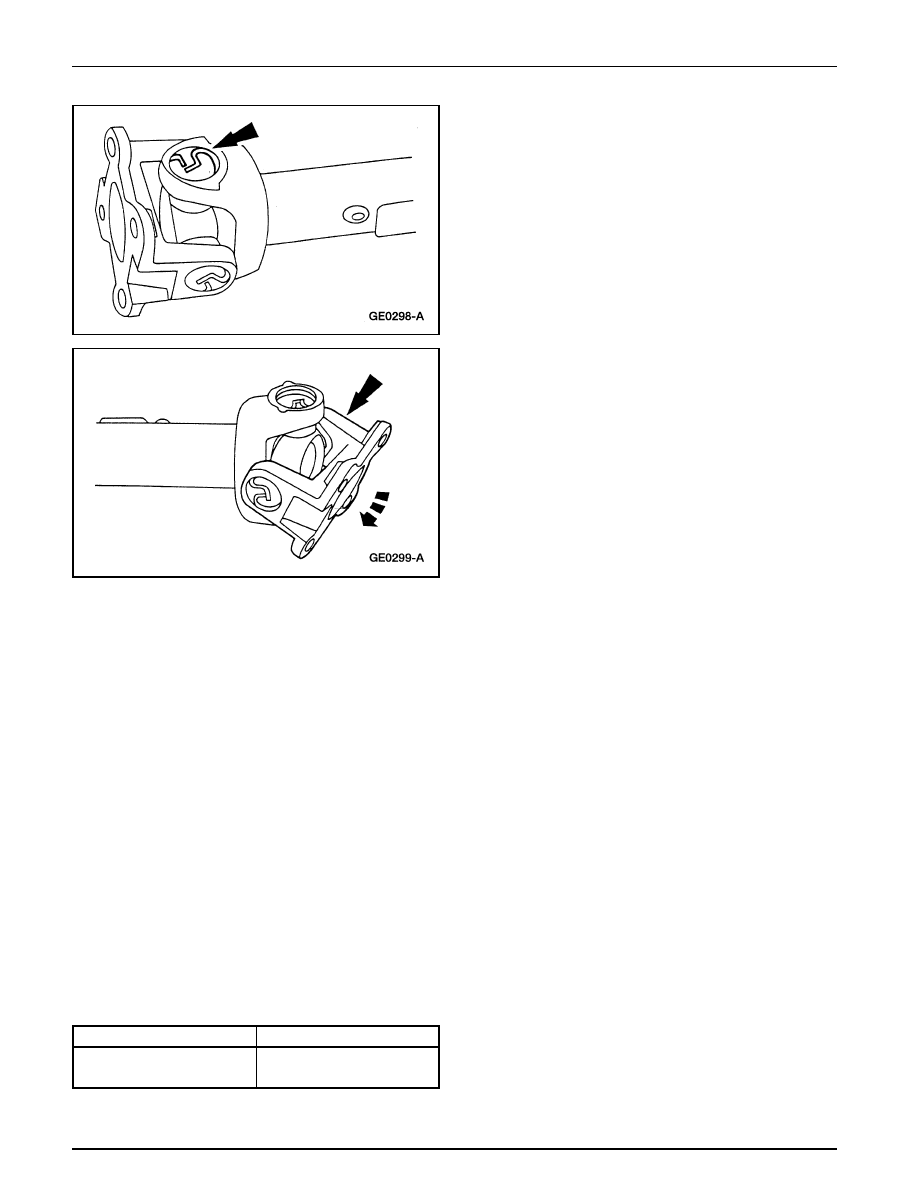

Remueva el cardán de la Herramienta en U, e instale los
cuatro anillos de retención.

Eje Cardán (Continuación)

5.

Nota: No golpee los cojinetes.

Revise si las juntas en U se mueven libremente.

•

Si hay roces, golpee el yugo con un martillo de broce
o plástico.

6.

Instale el cardán. Para información adicional, refiérase
al procedimiento en esta sección.

PROCEDIMIENTOS GENERALES

Indexación

Para información adicional, refiérase a la Sección 205-00.

Descentramiento y Balance

Para información adicional, refiérase a la Sección 205-00.

ESPECIFICACIONES

Grasa Premium Long-Life

ESA-M1C75-B

Grease XG-1-C o –K

Especificaciones Generales

Item

Especificación

Eje Cardán

205-01-20

205-01-20

ESPECIFICACIONES (Continuación)

Pernos del Yugo con Brida a la

87-118

64-87

Caja de Transferencia

Pernos del Cardán a la Brida del

87-118

64-87

Piñón del Eje Trasero

Pernos del Cardán Delantero al Eje

15-20

11-15

Delantero

Pernos de la Junta de Velocidad

30

22

Constante a la Caja de
Transferencia

Especificaciones de Torque

Descripción

Nm

Lb/In

Especificaciones de Torque

Descripción

Nm

Lb/In
