Ford Explorer / Mercury Mountaineer. Manual - parte 65

Eje Cardán

205-01-9

205-01-9

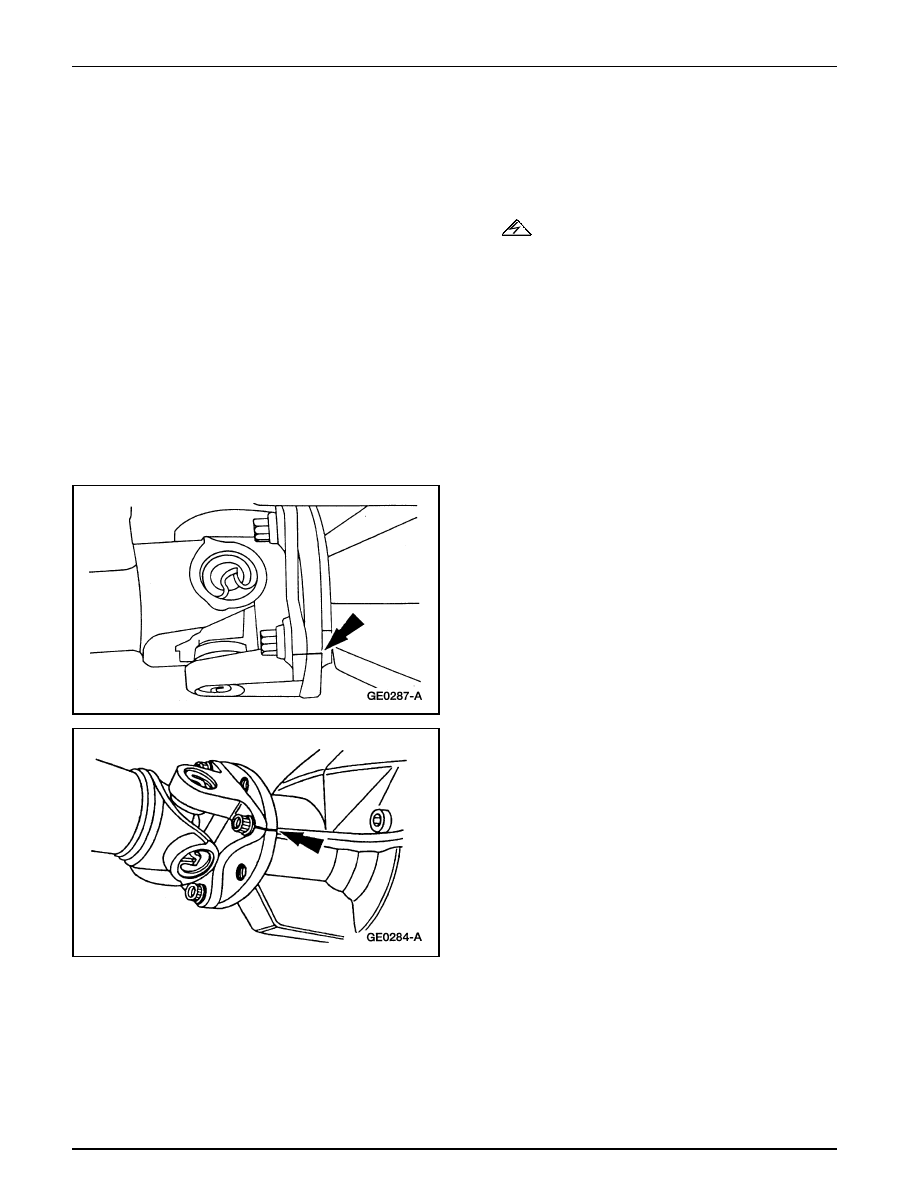

Eje Cardán – Trasero, 4x4

Eje Cardán (Continuación)

Remoción

1.

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o remolque.
Esto puede ser llevado a cabo poniendo el interruptor
del sistema, localizado en el área de almacenamiento
del gato, en la posición de off. Si este procedimiento es
omitido, se puede producir la inesperada inflación o
deflación de los resortes de aire, que puede impulsar
el vehículo durante las operaciones arriba
mencionadas.

Con la transmisión en neutro, levante y apoye el vehículo;
para información adicional, refiérase a la Sección
100-02.

2.

Marque el yugo del cardán hacia la brida del piñón de la
caja de transferencia.

3.

Marque el cardán (4602) hacia la brida del piñón del eje
trasero.

Eje Cardán

205-01-10

205-01-10

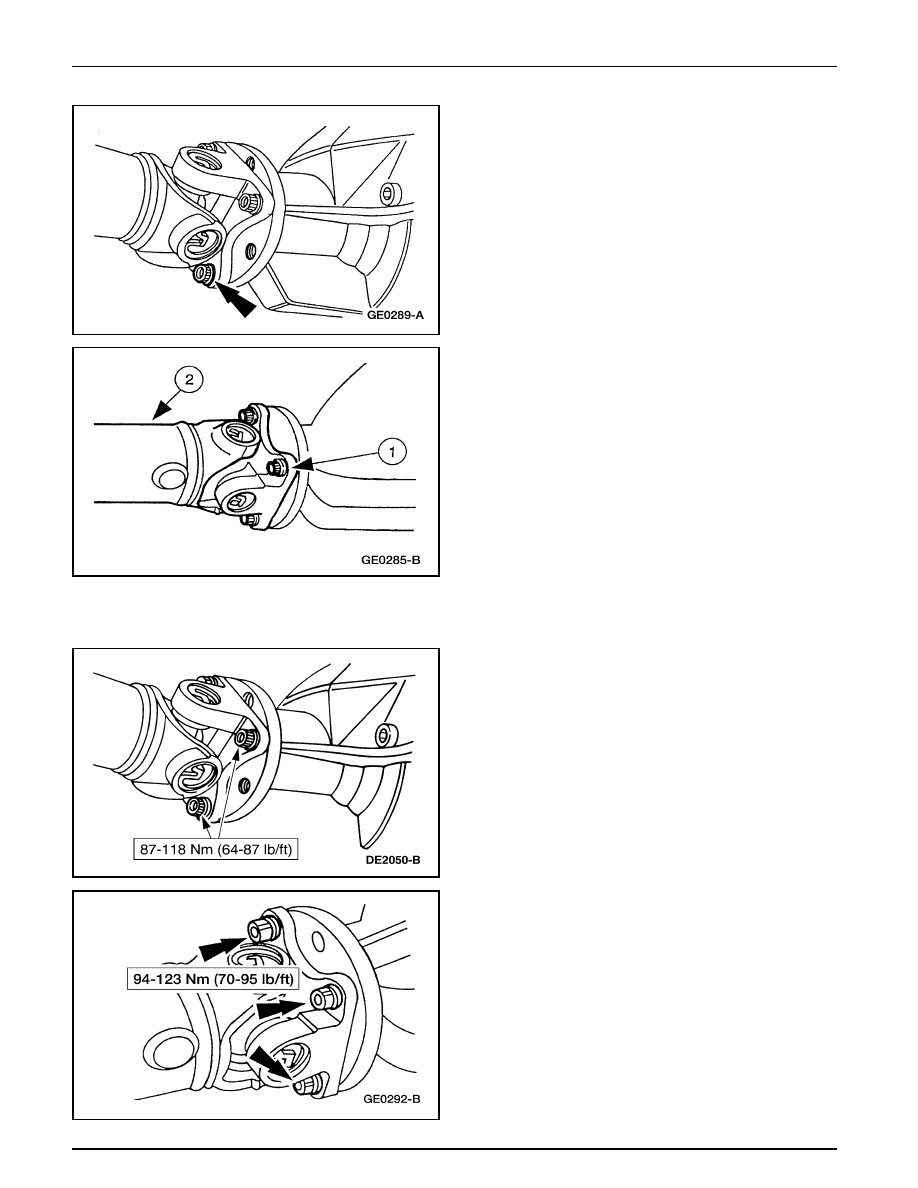

4.

Remueva y deseche los cuatro pernos, y desconecte el
cardán trasero.

Eje Cardán (Continuación)

5.

Separe el cardán de la caja de transferencia.

1

Remueva los cuatro pernos.

2

Remueva cuidadosamente el cardán.

Instalación

1.

Nota: Instale nuevos pernos del cardán trasero a la brida
del piñón del eje trasero y del yugo con brida a la caja de
transferencia.

Siga el procedimiento de remoción en orden inverso.

Eje Cardán

205-01-11

205-01-11

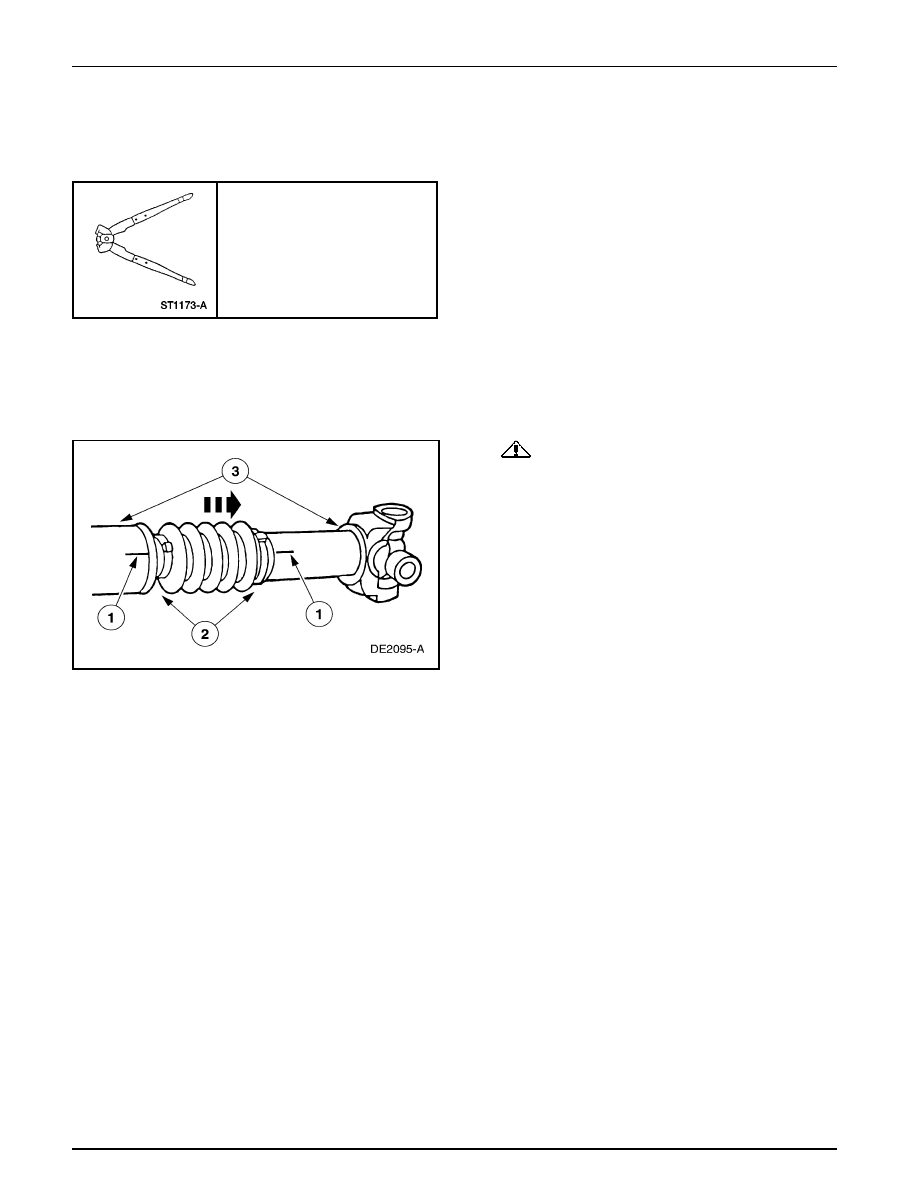

Eje Cardán

Yugo Con Brida

Pinzas de Agarre Keystone
T63P-9171-A

Desmontaje

1.

Remueva el cardán (4602); para información adicional,
refiérase al procedimiento en esta sección.

2.

CUIDADO: No coloque el cardán en las

mandíbulas de una prensa de un aditamento de
sujeción similar.

Remueva el forro de la horquilla desplazable.

1

Haga una marca del cardán a la horquilla desplazable.

2

Con el cardán delantero en un banco, corte y deseche
las abrazaderas del forro de la horquilla desplazable
(4K227).

3

Separe la horquilla desplazable (4841) del eje corto
estriado en el cardán, y remueva el forro de la
horquilla desplazable.

¡

Inspeccione el forro para ver si está dañado y

     reemplácelo si es necesario.

3.

Inspeccione el lubricante. Si está contaminado, verifique
si el eje corto y la horquilla desplazable tienen desgaste.
Reemplace el cardán si es necesario.

Herramienta(s) Especial(es)

Eje Cardán

205-01-12

205-01-12

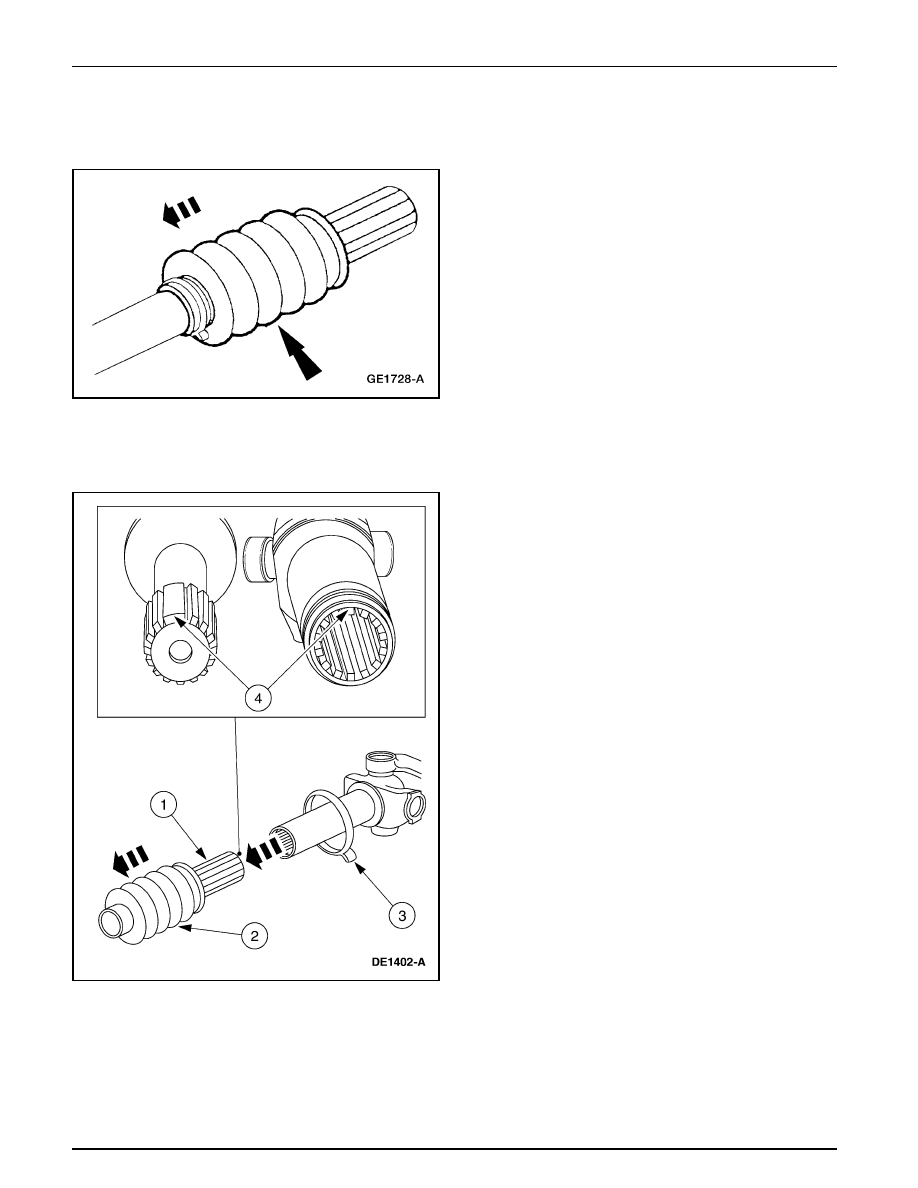

Montaje

1.

Deslice la pequeña abertura del forro de la horquilla
desplazable en el eje corto estriado, tanto como sea posible.

Eje Cardán (Continuación)

2.

Instale la abrazadera pequeña del forro y utilice las Pinzas
de Agarre Keystone para rizar la pequeña abrazadera del
forro de la horquilla desplazable.

3.

Instale la horquilla desplazable.

1

Lubrique las estrías del eje corto, y hale el forro hacia
el cardán.

¡

  Aplique grasa Premium Long-Life Grease

    XG-1-C or –K o un equivalente que cumpla con
    la especificación Ford ESA-M1C75-B.

2

Llene el forro de la horquilla desplazable con
aproximadamente 10 gramos de lubricante.

¡

  Aplique grasa Premium Long-Life Grease

    XG-1-C or –K o un equivalente que cumpla
    con la especificación Ford ESA-M1C75-B.

3

Sitúe la abrazadera del forro de la horquilla
desplazable.

4

Alinee las marcas hechas durante el desmontaje, e
instale la horquilla desplazable.
