Eje Cardán

205-01-13

205-01-13

4.

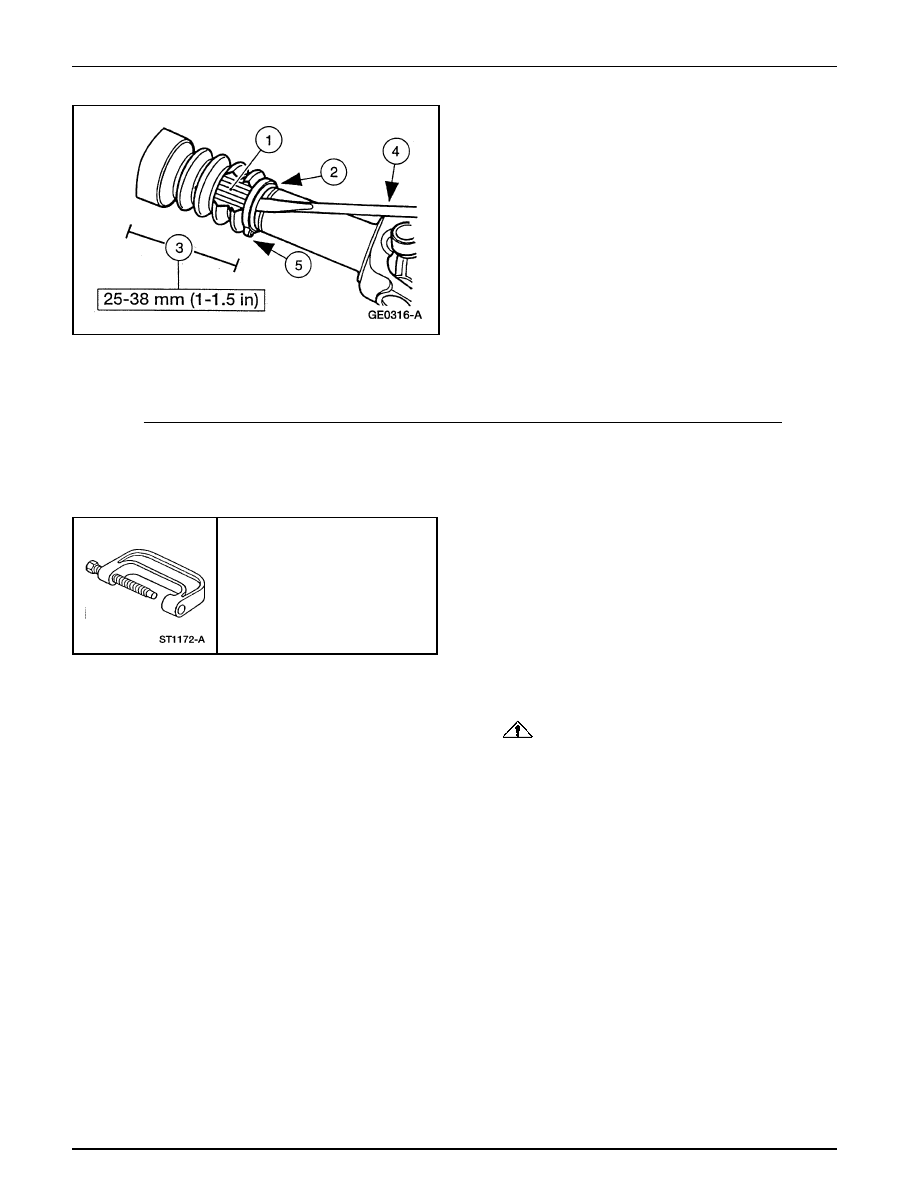

Instale la abrazadera grande en el forro de la horquilla
desplazable.

1

Remueva cualquier exceso de grasa del forro y de las
superficies de la horquilla desplazable.

2

Sitúe el forro de la horquilla desplazable sobre el surco
del forro.

3

Sitúe la horquilla desplazable según las
especificaciones entre la soldadura del cardán y el
extremo de las estrías de la horquilla desplazable.

4

Expulse el aire del forro.

5

Utilice las Pinzas de Agarre Keystone para rizar la
abrazadera grande del forro.

5.

Instale el cardán; para información adicional, refiérase
al procedimiento en esta sección.

Eje Cardán (Continuación)

Herramienta(s) Especial(es)

Junta Universal – Cardán Simple/Eje Cardán

Herramienta de Junta en
U 205-086 (T74P-4635-C)

Desmontaje

1.

CUIDADO: Bajo ninguna circunstancia se debe

colocar el cardán en las mandíbulas de una prensa o
de un aditamento de soporte similar. Se pueden
producir abolladuras o fracturas, haciendo fallar el
cardán durante la operación del vehículo.

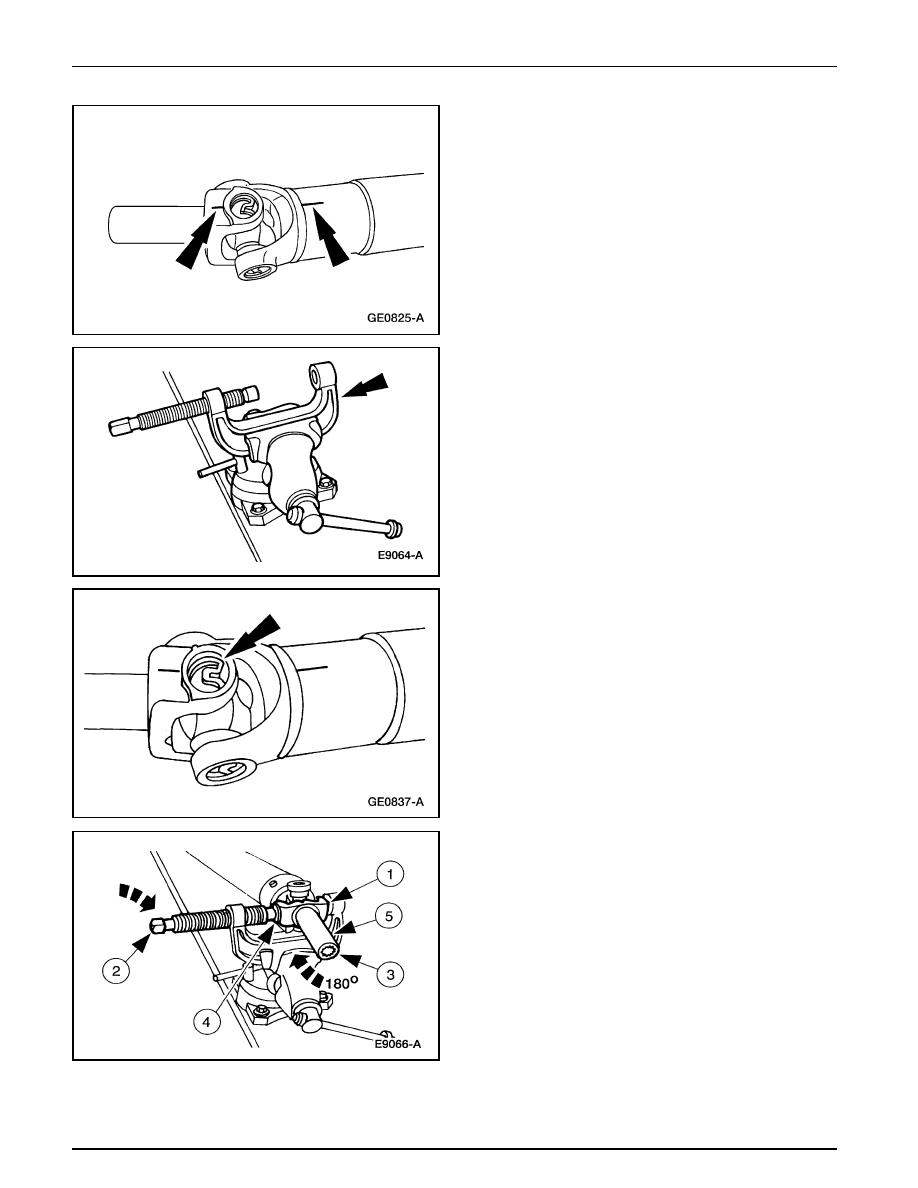

Coloque el cardán (4602) en un banco de trabajo adecuado.
Tenga cuidado de no dañar el tubo.

Eje Cardán

205-01-14

205-01-14

2.

Nota: Si los componentes no están marcados y, por lo
tanto, instalados incorrectamente, puede ocurrir
desbalance del cardán.

Marque los componentes del cardán.

Eje Cardán (Continuación)

3.

Fije la Herramienta en U en una prensa.

4.

Remueva los cuatro anillos de retención.

5.

Nota:  Si es necesario, utilice un par de pinzas para
remover un anillo de cojinete si no puede ser extraído
completamente.

Remueva la horquilla desplazable (4841).

1

Sitúe la horquilla desplazable en la Herramienta en
U.

2

Extraiga el anillo del cojinete.

3

Rote la horquilla desplazable.

4

Aplique presión en la cruceta para remover el anillo
de cojinete.

5

Remueva la horquilla desplazable.

Eje Cardán

205-01-15

205-01-15

6.

Repita el Paso 5 para remover los anillos de cojinetes
restantes y la cruceta del cardán.

Eje Cardán (Continuación)

7.

Limpie el área del yugo en cada extremo del cardán.

Montaje

1.

Nota: Los Kits de Servicio a Juntas Universales se deben
instalar solo como conjunto completos. No mezcle los
componentes con los de otros Kits.

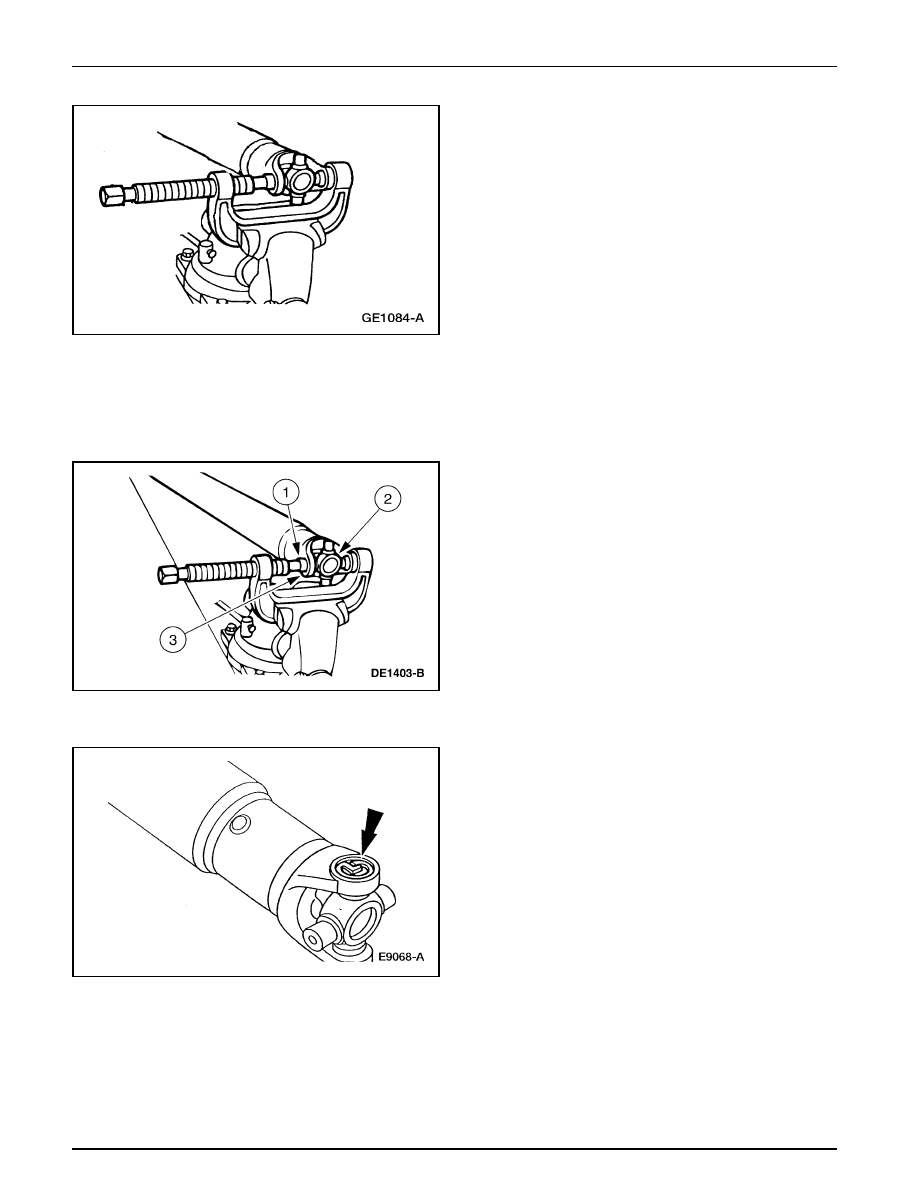

Instale el anillo de cojinete.

1

Presente un nuevo anillo de cojinete en el yugo.

¡

  Verifique la correcta colocación de los cojinetes

    de aguja.

2

Sitúe la nueva cruceta en el yugo.

3

Utilizando la Herramienta en U, aplique presión al
anillo de cojinete hasta un poco más  abajo de la
ranura del anillo de retención.

2.

Nota:  Utilice los anillos de retención amarillos
suministrados en el kit para armar la junta universal (junta
U). Si tiene dificultades con los anillos de retención
amarillos, instale los anillos de retención negros.

Remueva el cardán de la Herramienta de Junta en U, e
instale el anillo de retención.

3.

Repita los Pasos 1 y 2 para instalar el lado opuesto del
yugo del cardán.

4.

Inspeccione la horquilla desplazable. Instale un nuevo
yugo, si es necesario.

Eje Cardán

205-01-16

205-01-16

5.

Repita los Pasos 1 y 2 para instalar los anillos de cojinetes
restantes, la cruceta, la horquilla desplazable y los anillos
de retención.

6.

Nota: No golpee los cojinetes.

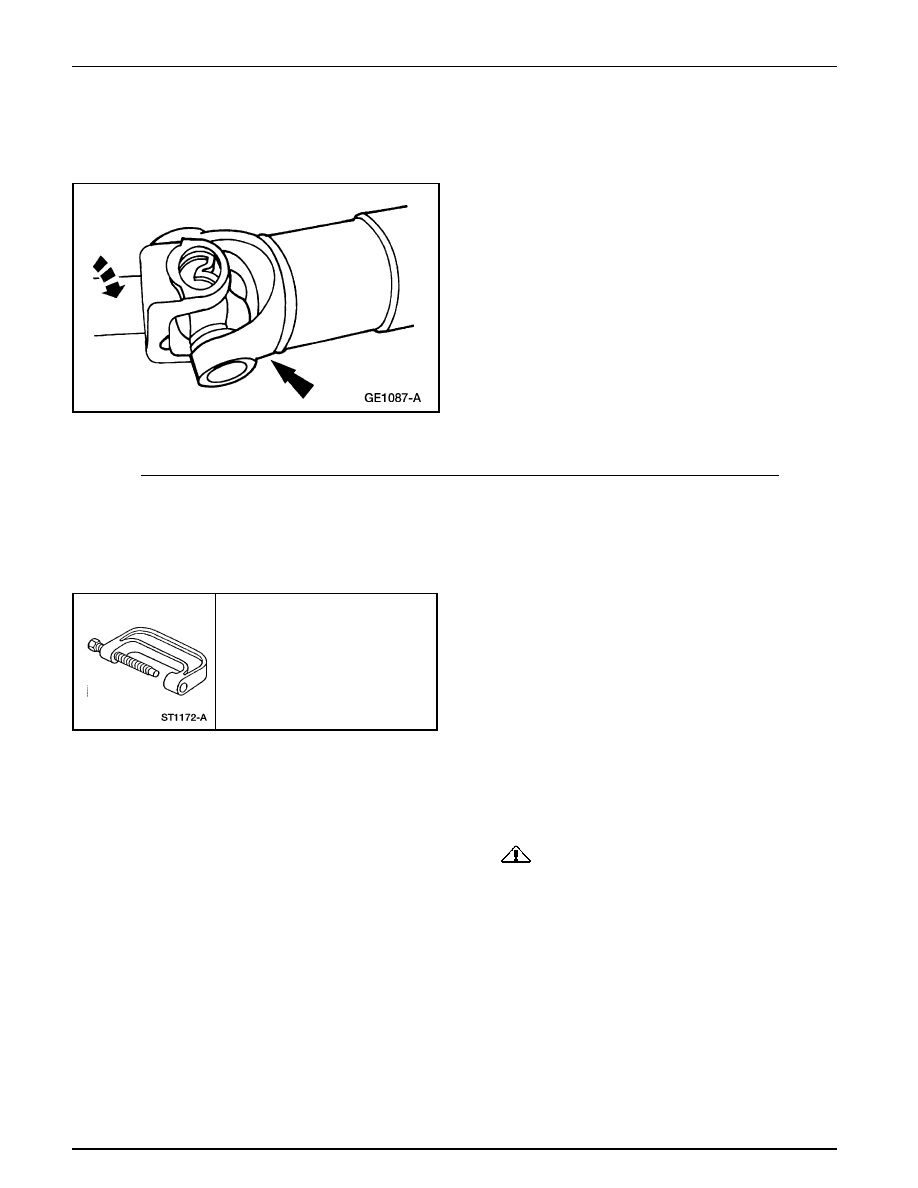

Verifique el libre movimiento de las juntas Universales.

•

Si hay roces, golpee el yugo con un martillo de bronce
o plástico.

Eje Cardán (Continuación)

7.

Instale el cardán. Para información adicional, refiérase
al procedimiento en esta sección.

Junta Universal – Cardán Simple/Yugo con Brida

Herramienta de Junta en
U 205-086 (T74P-4635-C)

Desmontaje

1.

Remueva el cardán (4602). Para información adicional,
refiérase al procedimiento en esta sección.

2.

CUIDADO: No coloque el cardán en una prensa

o en un aditamento de soporte similar.

Ponga el cardán en un banco de trabajo adecuado, teniendo
cuidado de no dañar el tubo.

Herramienta(s) Especial(es)
