Eje Cardán

205-01-5

205-01-5

DIAGNOSTICO Y PRUEBA

Eje Cardán

Refiérase a la Sección 205-00.

Eje Cardán

Eje Cardán – Delantero

Remoción

ADVERTENCIA: Se debe cortar el suministro de

energía eléctrica al sistema de suspensión de aire antes de
realizar operaciones de levantamiento del vehículo en un
puente elevador, con un gato o remolque. Esto puede ser
llevado a cabo poniendo el interruptor del sistema,
localizado en el área de almacenamiento del gato, en la
posición de off. Si este procedimiento es omitido, se puede
producir la inesperada inflación o deflación de los resortes
de aire, que puede impulsar el vehículo durante las
operaciones arriba mencionadas.

1.

Con el vehículo en neutro, levante y apoye el vehículo.
Para información adicional, refiérase a la Sección
100-02.

2.

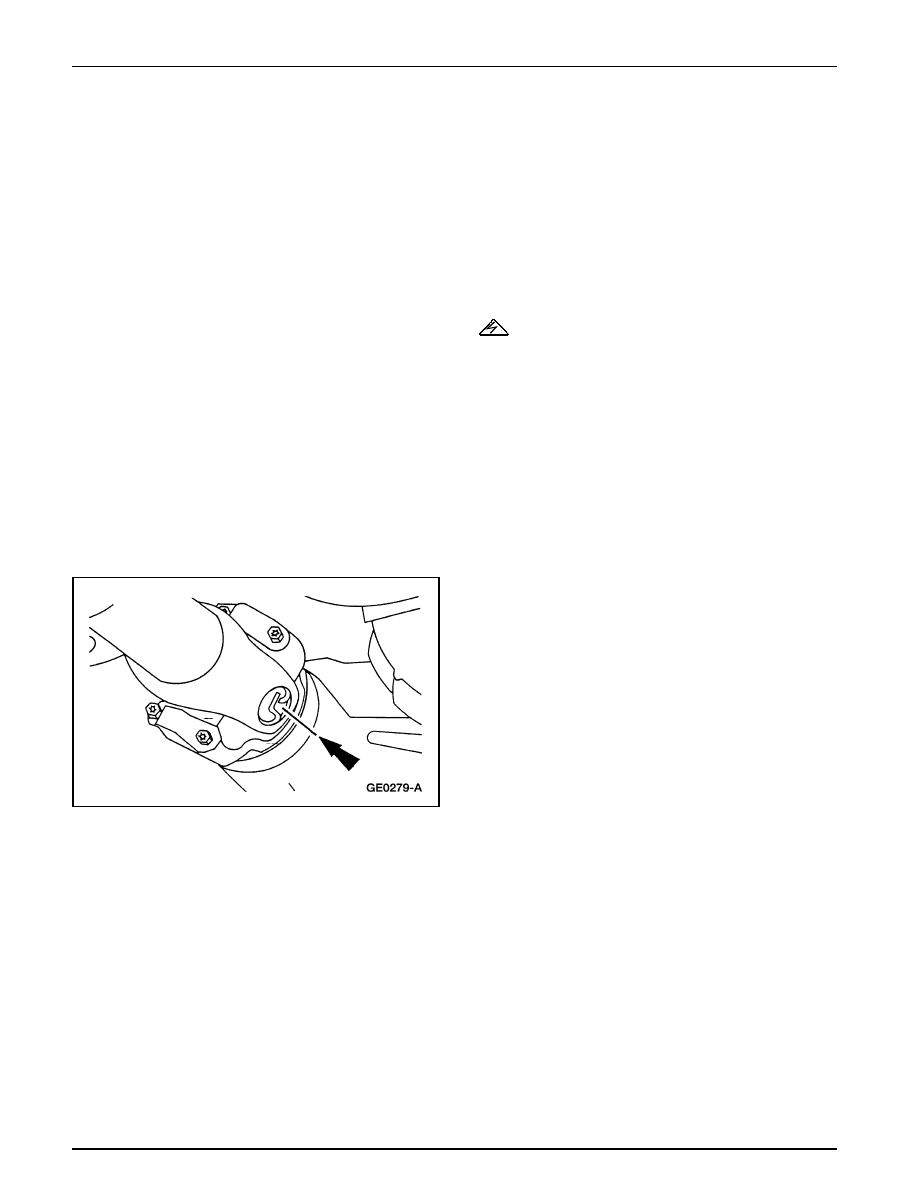

Haga una marca en la brida del piñón del eje delantero
hacia el cardán delantero.

3.

Remueva la placa de deslizamiento de la caja de
transferencia.

Eje Cardán

205-01-6

205-01-6

Eje Cardán (Continuación)

4.

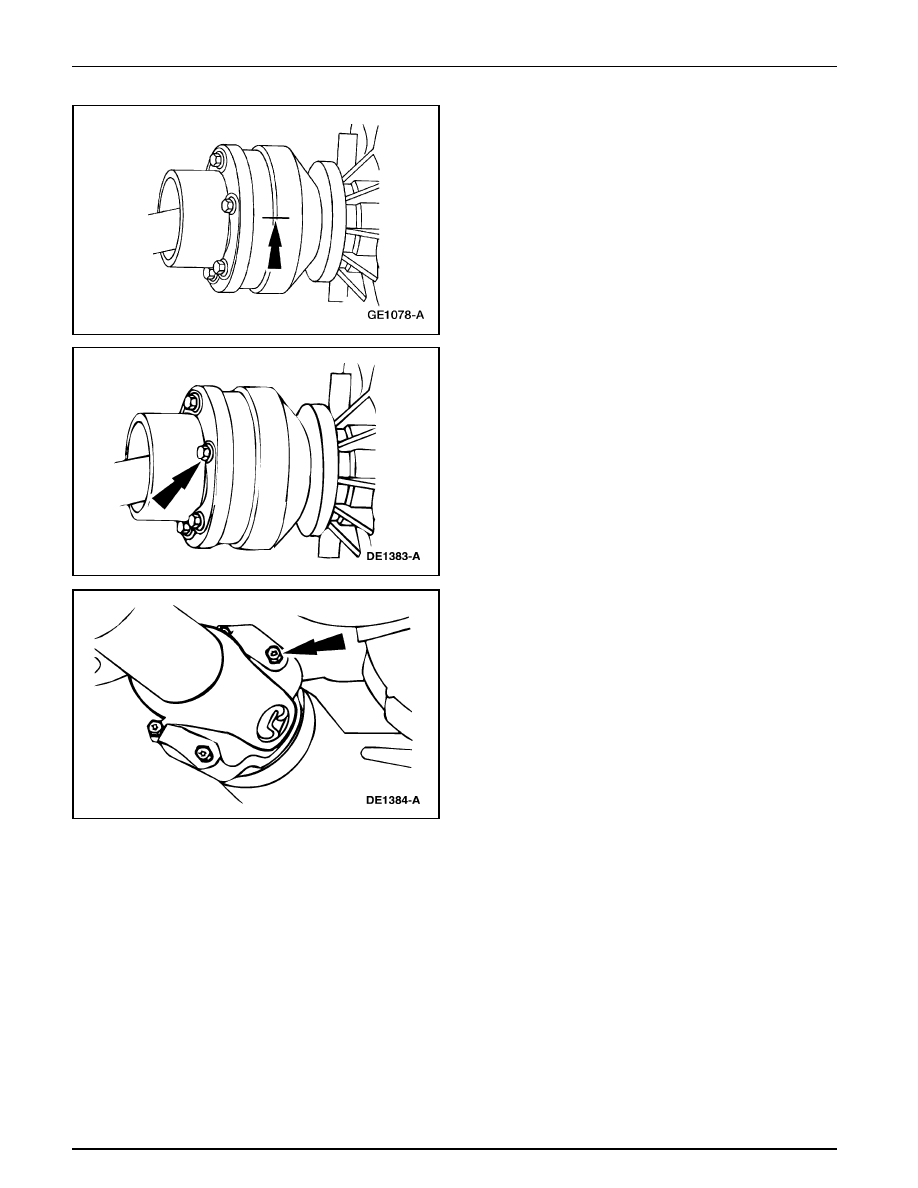

Haga una marca en la brida del piñón de la caja de
transferencia hacia el cardán delantero (4602).

5.

Remueva y deseche los pernos y arandelas de la junta VC
a la caja de transferencia.

6.

Remueva los pernos del cardán al eje delantero.

7.

Nota:  Siempre desconecte primero el cardán delantero
de la caja de transferencia.

Remueva el cardán delantero.

Eje Cardán

205-01-7

205-01-7

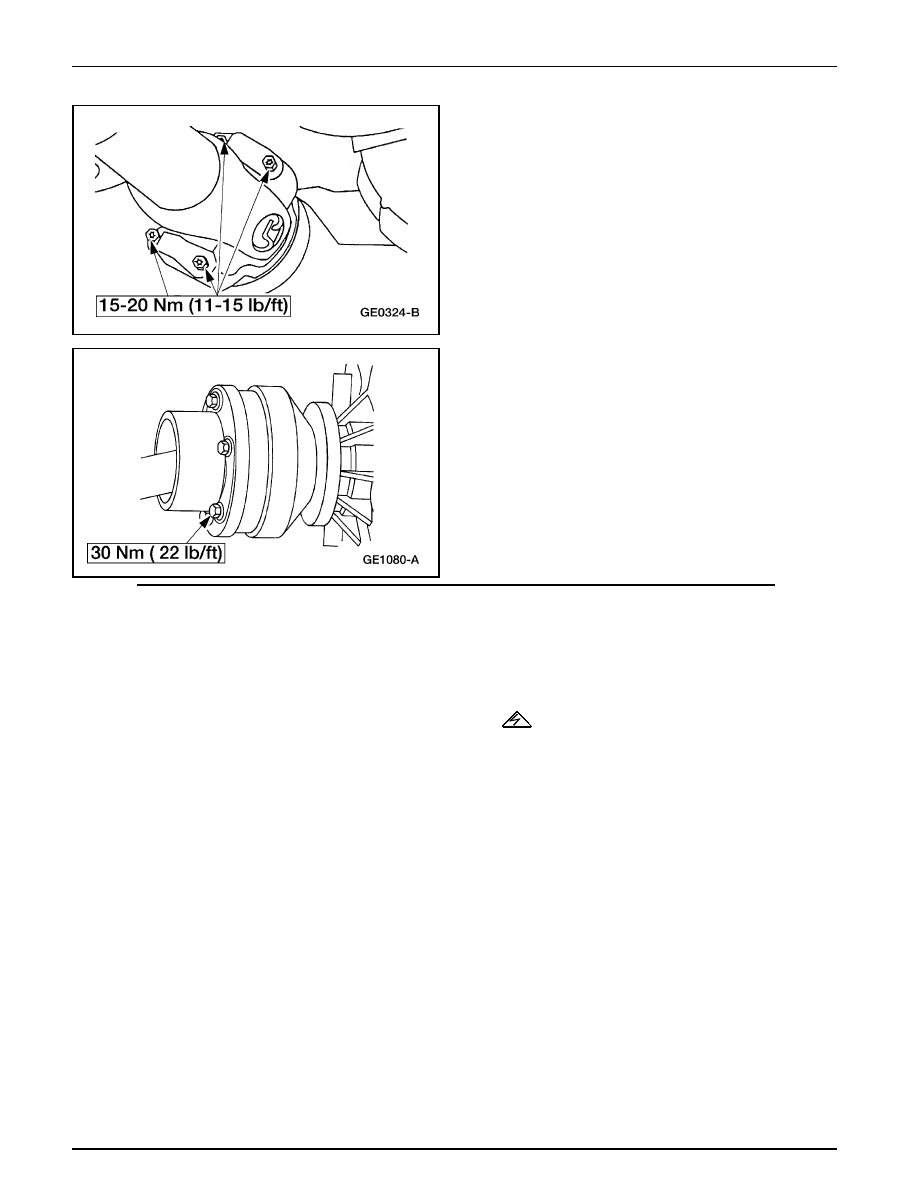

Instalación

1.

Nota: Instale nuevos pernos y arandelas de la junta VC a
la caja de transferencia y nuevos pernos y cinchas del
cardán al eje delantero.

Nota: Siempre instale primero el cardán delantero en el
eje delantero.

Siga el procedimiento de remoción en orden inverso.

Eje Cardán (Continuación)

Eje Cardán – Trasero, 4x2

Remoción

1

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o remolque.
Esto puede ser llevado a cabo poniendo el interruptor
del sistema, localizado en el área de almacenamiento
del gato, en la posición de off. Si este procedimiento es
omitido, se puede producir la inesperada inflación o
deflación de los resortes de aire, que puede impulsar
el vehículo durante las operaciones arriba
mencionadas.

Con la transmisión en neutro, levante y apoye el vehículo;
para información adicional, refiérase a la Sección
100-02.

Eje Cardán

205-01-8

205-01-8

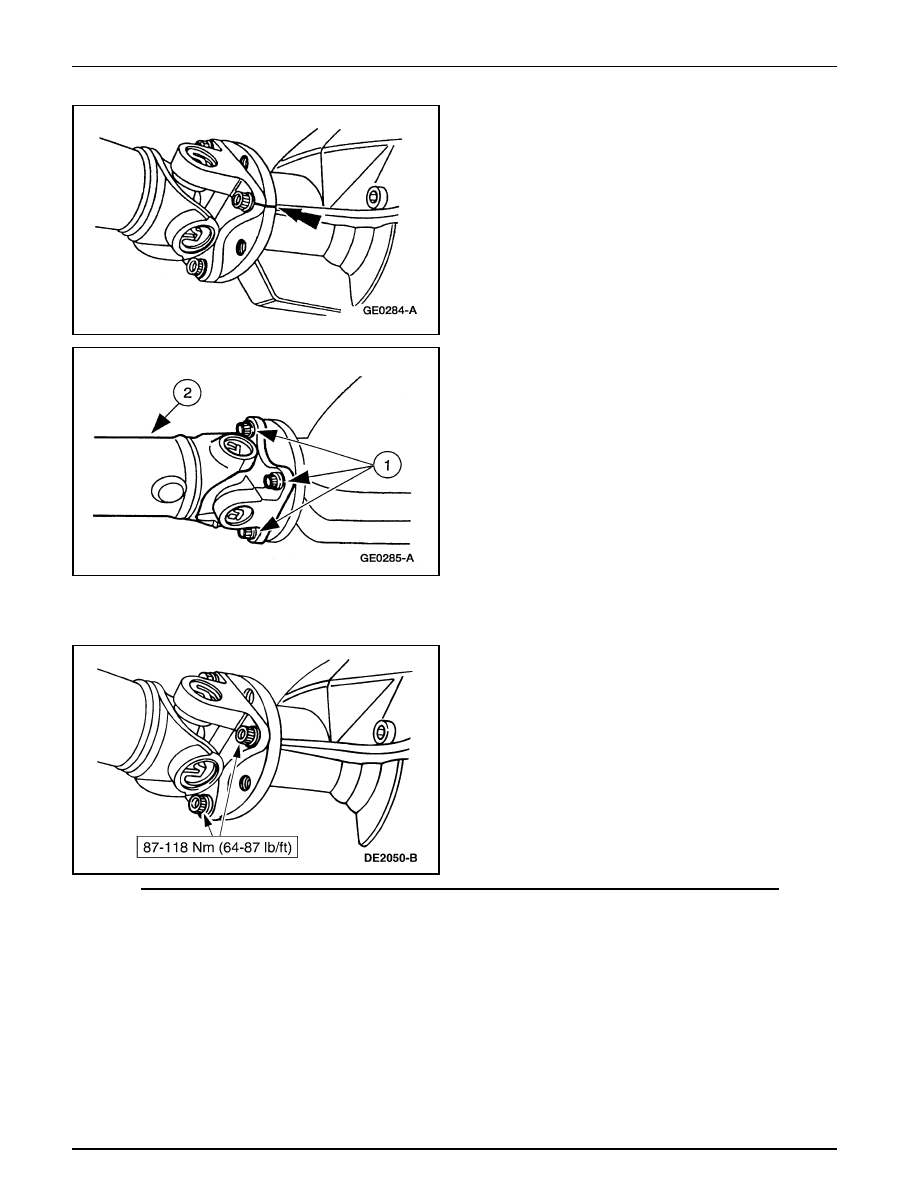

2.

Marque el cardán (4602) hacia la brida del piñón del eje
trasero.

Eje Cardán (Continuación)

3.

Nota:  Marque la horquilla desplazable hacia el eje de
salida de la transmisión.

Remueva el cardán.

1

Remueva y desecho los cuatro pernos y desconecte el
cardán.

2

Baje el cardán y deslícelo hacia atrás fuera de la
transmisión.

¡

  Tape la envuelta de la extensión para evitar la

    pérdida de fluido.

Instalación

1.

Nota: Instale nuevos pernos del cardán trasero a la brida
del piñón del eje trasero.

Siga el procedimiento de remoción en orden inverso.
