Eje Cardán

205-01-1

205-01-1

Tabla Manual de Contenido

SECCION 205-01 Eje Cardán

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCION Y OPERACION

Eje Cardán .........................................................................................................................................  205-01-2
Juntas Universales .............................................................................................................................  205-01-2

DIAGNOSTICO Y PRUEBA

Eje Cardán .........................................................................................................................................  205-01-5

Eje Cardán

Eje Cardán – Delantero ......................................................................................................................  205-01-5
Eje Cardán – Trasero, 4x2 .................................................................................................................  205-01-7
Eje Cardán – Trasero, 4x4 .................................................................................................................  205-01-9

Eje Cardán

Horquilla Desplazable ......................................................................................................................  205-01-11
Junta Universal – Cardán Simple/Eje Cardán .................................................................................  205-01-13
Junta Universal – Cardán Simple/Yugo con Brida ...........................................................................  205-01-16

PROCEDIMIENTOS GENERALES

Indexación ........................................................................................................................................  205-01-19
Descentramiento y Balance .............................................................................................................  205-01-19

ESPECIFICACIONES ..........................................................................................................................  205-01-19

Eje Cardán

205-01-2

205-01-2

DESCRIPCION Y OPERACION

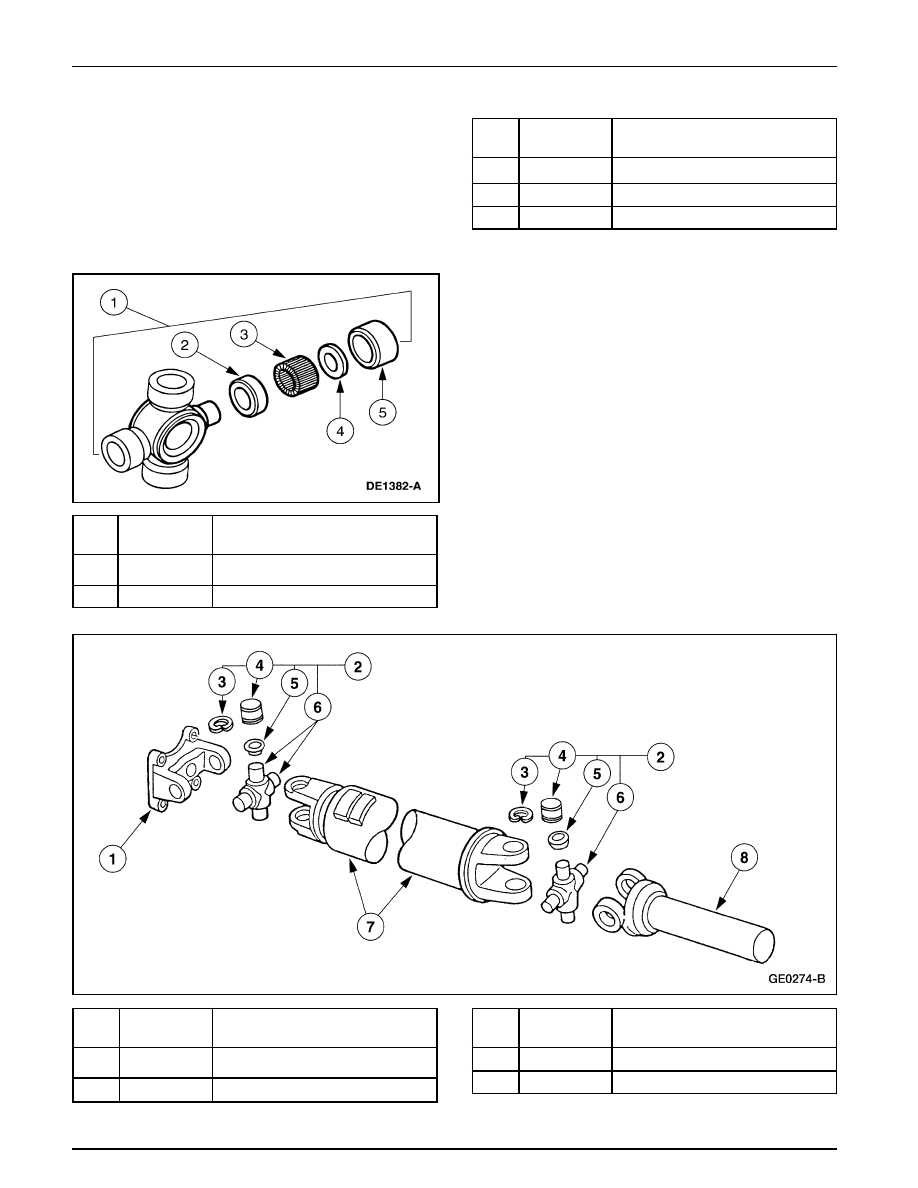

Juntas Universales

Las juntas universales son:

• de diseño lubricado de por vida.

• equipadas con arandelas de empuje de nailon, localizadas

en cada base de anillos de cojinetes, que controlan el juego,
sitúan el cojinete de aguja y mejoran el movimiento de la
grasa.

1

4635

Junta universal

2

—

Sello de grasa (parte de 4635)

3

—

Rodillos de aguja (parte de 4635)

4

—

Arandela de empuje (parte de 4635)

5

—

Anillo de cojinete (parte de 4635)

Eje Cardán

Eje Cardán – Trasero, 4x2

1

4782

Brida

2

4635

Junta Universal

3

—

Anillo de Retención (Parte de 4635)

4

—

Cojinete (Parte de 4635)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Eje Cardán

205-01-3

205-01-3

5

—

Sello (Parte de 4635)

6

—

Cruceta (Parte de 4635)

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

7

4602

Eje Cardán

8

4841

Horquilla Desplazable

1

4A378

Brida Trasera

2

—

Cruceta (Parte de 4635)

3

—

Anillo de Cojinete (Parte de 4635)

4

—

Anillo de Retención (Parte de 4635)

5

4602

Eje Cardán

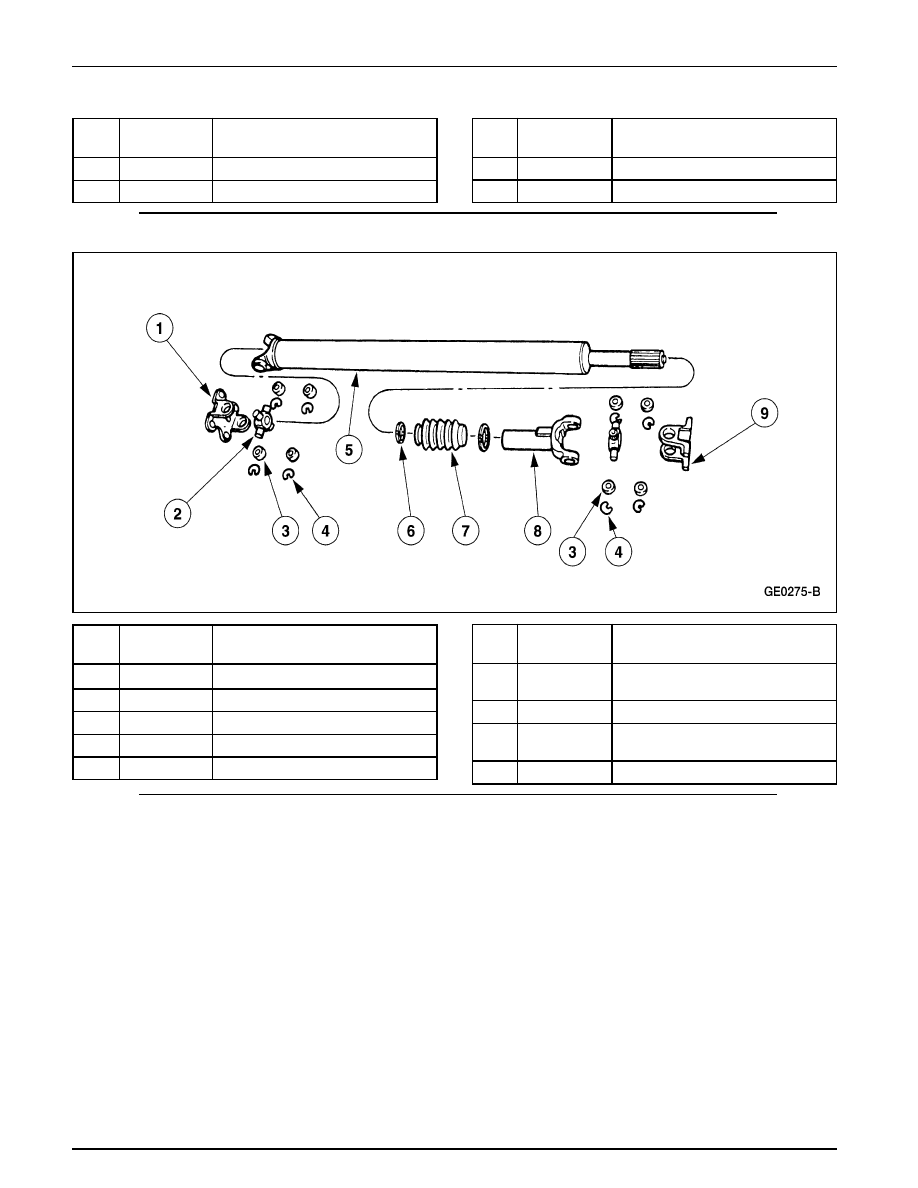

Eje Cardán – Trasero, 4x4

6

3B478

Abrazadera del Forro de la Horquilla
Desplazable

7

4421

Forro de la Horquilla Desplazable

8

—

Horquilla Desplazable (Parte de
4602)

9

4A378

Brida Delantera

Eje Cardán

205-01-4

205-01-4

1

—

Junta Universal

2

—

Anillos de Retención

3

4A376

Eje Cardán Delantero

DESCRIPCION Y OPERACION (Continuación)

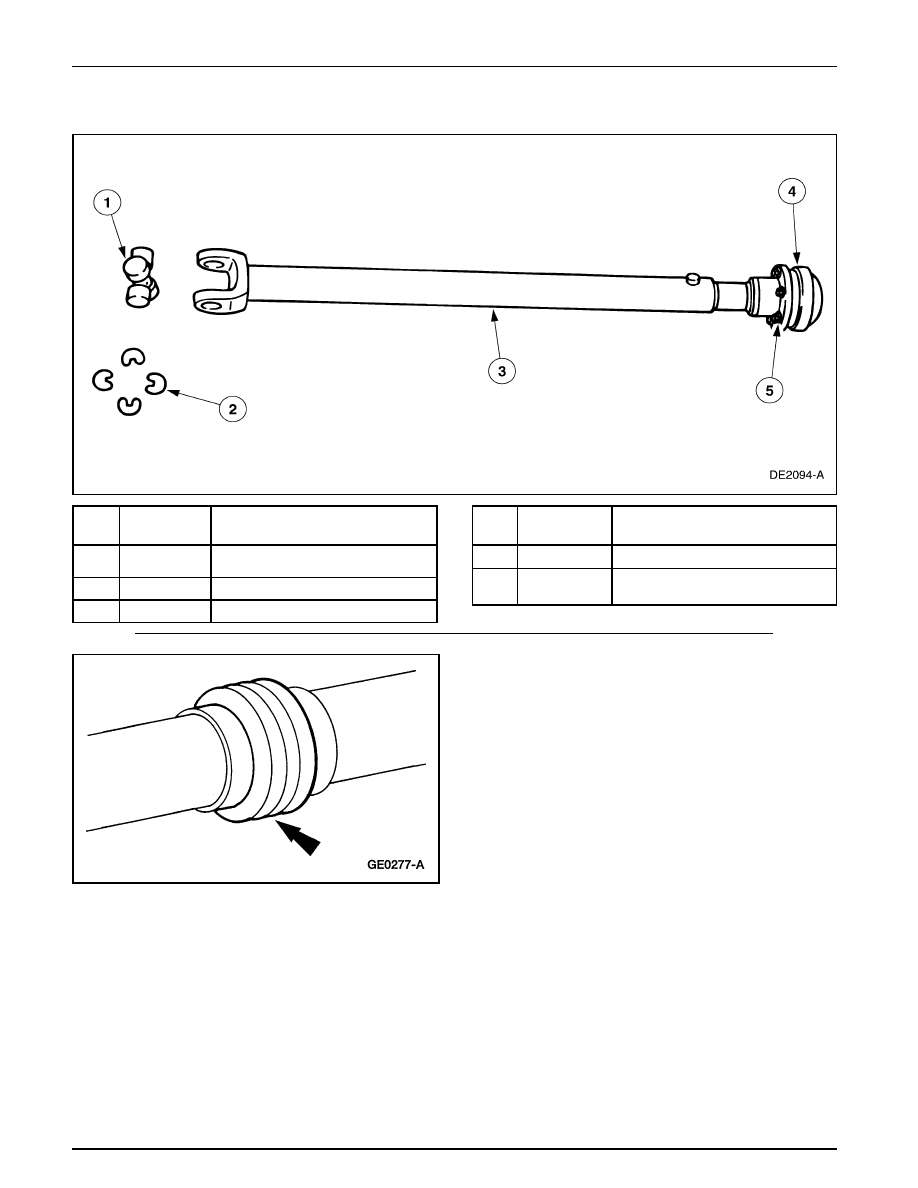

Eje Cardán – Delantero

4

—

Junta de Velocidad Constante (VC)

5

—

Pernos y Arandelas de la Junta de
Velocidad Constante (VC)

Nota: Cada vez que el vehículo sea levantado en un puente
elevador, inspeccione el forro de la horquilla desplazable de
la junta universal (4421) para ver si tiene cortaduras o
agujeros. Reemplácelo si es necesario.

Nota: Todos los cardanes son balanceados. Si recubre la parte
inferior del vehículo, proteja el cardán (4602) y las juntas
universales para evitar la aplicación de material de
recubrimiento.

Nota: La junta de velocidad constante (VC) en el cardán
delantero no es reparable.

El cardán delantero está conectado a la caja de transferencia
y al eje propulsor delantero por un yugo con brida (4866).

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción
