Ford Explorer / Mercury Mountaineer. Manual - parte 68

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-1

205-02-1

Tabla Manual de Contenido

SECCION 205-02

Eje Propulsor Trasero/Diferencial –

Corona Ford de 8.8 Pulgadas

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCION Y OPERACION

Eje Propulsor Trasero y Diferencial ...................................................................................................  205-02-2

DIAGNOSTICO Y PRUEBA

Eje Propulsor Trasero y Diferencial ...................................................................................................  205-02-4

REPARACIONES EN EL VEHICULO

Eje Lateral ..........................................................................................................................................  205-02-4
Caja del Diferencial ..........................................................................................................................  205-02-32
Tapa del Alojamiento del Diferencial – 4.0L SOHC y 4.0L EI, Desplazamiento Limitado y 5.0L .....  205-02-20
Tapa del Alojamiento del  Diferencial – 4.0L SOHC y 4.0L EI, Convencional .................................  205-02-21
Piñón de Ataque ...............................................................................................................................  205-02-23
Brida del Piñón – 4.0L SOHC y 4.0L EI, Desplazamiento Limitado y 5.0L ......................................  205-02-11
Brida del Piñón – 4.0L SOHC y 4.0L EI, Convencional ...................................................................  205-02-15
Sello del Piñón .................................................................................................................................  205-02-19
Cojinete de Rueda Trasera y Sello de Aceite de Eje Lateral – 4.0L SOHC y 4.0L EI,

Desplazamiento Limitado y 5.0L ....................................................................................................  205-02-7

Cojinete de Rueda Trasera y Sello de Aceite de Eje Lateral – 4.0L SOHC y 4.0L EI,

Convencional .................................................................................................................................  205-02-9

Caja del Diferencial

Conjunto del Eje ...............................................................................................................................  205-02-42

Conjunto del Eje

Caja del Diferencial y Corona – 4.0L SOHC y 4.0L EI,

Convencional ...............................................................................................................................  205-02-52

Caja del Diferencial y Corona – 5.0L Convencional ........................................................................  205-02-47
Caja del Diferencial y Corona – Traction-Lok® ................................................................................  205-02-57

PROCEDIMIENTOS GENERALES

Prueba de Torque en Banco .............................................................................................................  205-02-67

ESPECIFICACIONES ..........................................................................................................................  205-02-67

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-2

205-02-2

DESCRIPCION Y OPERACION

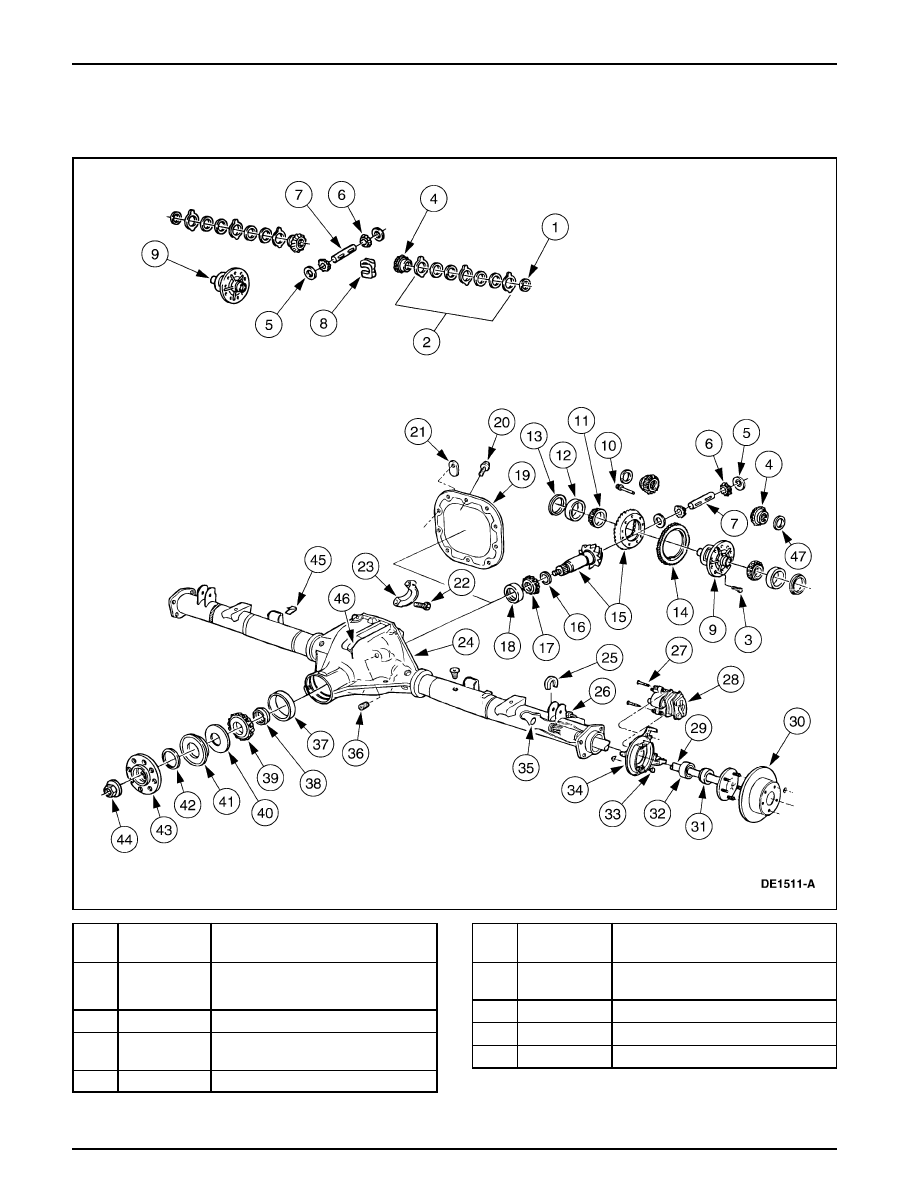

Eje Propulsor Trasero y Diferencial

1

4A324

Laina de embrague de diferencial de

eje trasero

2

4947

Paquete de embrague del diferencial

3

4216

Perno de la caja de engranajes del
diferencial del eje trasero

4

4236

Engranaje lateral del diferencial

5

4230

Arandela de empuje del piñón del
diferencial

6

4215

Piñón satélite de diferencial

7

4211

Eje de piñón de diferencial

8

4214

Resorte de Embrague del diferencial

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-3

205-02-3

9

4204

Caja del diferencial

10

4241

Perno de bloqueo del eje del piñón del
diferencial

11

4221

Cojinete del diferencial

12

4222

Anillo del cojinete del diferencial

13

4067

Laina del cojinete del diferencial

14

4B409

Anillo del sensor de velocidad de anti-
bloqueo

15

4209

Corona y piñón

16

4663

Laina de ajuste del cojinete del piñón
de ataque

17

4630

Cojinete de piñón (interior)

18

4628

Anillo de cojinete de piñón de eje
trasero

19

4033

Tapa del alojamiento del diferencial

20

4346

Perno de la tapa del alojamiento del
diferencial

21

—

Placa de identificación del eje trasero

22

—

Perno de la taza del cojinete (parte de
4010)

23

—

Taza de cojinete (parte de 4010)

24

4141

Portador del diferencial del eje trasero

25

4N237

Arandela en U

26

390317-S190

Perno

27

N606046-S60 Perno

28

2552

Caliper del freno de discos trasero

29

4234

Eje lateral

30

2C206

Disco de freno

31

1177

Sello de aceite interior del cojinete de
rueda

32

1225

Cojinete de rueda trasera

33

—

Perno (parte de 2C220)

34

2C220

Adaptador de freno de disco de rueda

trasera

35

4A332

O-ring del eje lateral trasero

36

390943-S100

Tapón de relleno

37

4616

Anillo de cojinete de piñón (exterior)

38

4662

Espaciador colapsable

39

4621

Cojinete de piñón (exterior)

40

4670

Deflector de aceite del eje de piñón
del diferencial trasero

41

4676

Sello del piñón del diferencial trasero

42

4859

Deflector del sello de aceite del piñón
de ataque

43

4851

Brida del piñón

44

389546-S100

Tuerca del piñón

45

2251

Sujetador de la tubería del freno en el
eje trasero

46

9E731

Sensor de velocidad del vehículo

47

4228

Arandela de empuje del engranaje
lateral del diferencial

El conjunto de eje trasero tiene las siguientes características:

• Diseño del alojamiento de engranaje hipoidal de tipo

integral (el centro del piñón colocado debajo de la línea
central de la corona).

• La corona y el piñón del diferencial hipoidal consiste de

una corona y un piñón de ataque colgante que sostenido
por dos cojinetes cónicos de rodillos opuestos.

• La precarga del cojinete del piñón es mantenida por una

espaciador colapsable en el eje del piñón del diferencial
(4211) y ajustada por la tuerca del piñón.

• La envuelta del eje trasero (4010) consiste de una sección

central con dos conjuntos de tubos de acero y una tapa del
alojamiento de diferencial estampada (4033).

• La tapa del alojamiento del diferencial utiliza sellador de

silicona como empacadura.

• El eje del piñón del diferencial es retenido por un perno de

bloqueo del eje de piñón del diferencial ensamblado en la
caja del diferencial (4204).

• La caja del diferencial está montada en la envuelta del eje

trasero entre dos cojinetes de diferencial opuestos (4221)
que son retenidos en la envuelta del eje por tazas de cojinete
removibles.

• Utilice Lubricante para Ejes Traseros Térmicamente

Estable XY-80W90-QL o un equivalente que cumpla con
la especificación Ford WSP-M2C197-A para motores
4.0L SOHC y 4.0L EI con diferencial convencional.

• Utilice Lubricante para Ejes Traseros 75W140

F1TZ-19580-B o un equivalente con la especificación Ford
WSL-M2C192-A para motores 4.0LSOHC y 4.0L EI con
diferencial de desplazamiento limitado y 5.0L.

• La precarga del cojinete del diferencial y el juego de la

corona son ajustados por las lainas del cojinete del
diferencial entre los anillos del cojinete del diferencial y la
envuelta del eje trasero.

• La identificación del eje trasero está grabada en una placa

metálica, atornillada a la tapa de la envuelta del eje. Para
información adicional, refiérase a la Sección 205-00.

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-4

205-02-4

DIAGNOSTICO Y PRUEBA

Eje Propulsor Trasero y Diferencial

REFIERASE a la Sección 205-00.

REPARACIONES EN EL VEHICULO

Eje Lateral

Remoción

1.

Levante y apoye el vehículo. Para información adicional,
refiérase a  la Sección 100-02.

2.

Remueva el conjunto de rueda y neumático. Para
información adicional, refiérase a la Sección 204-04.

3.

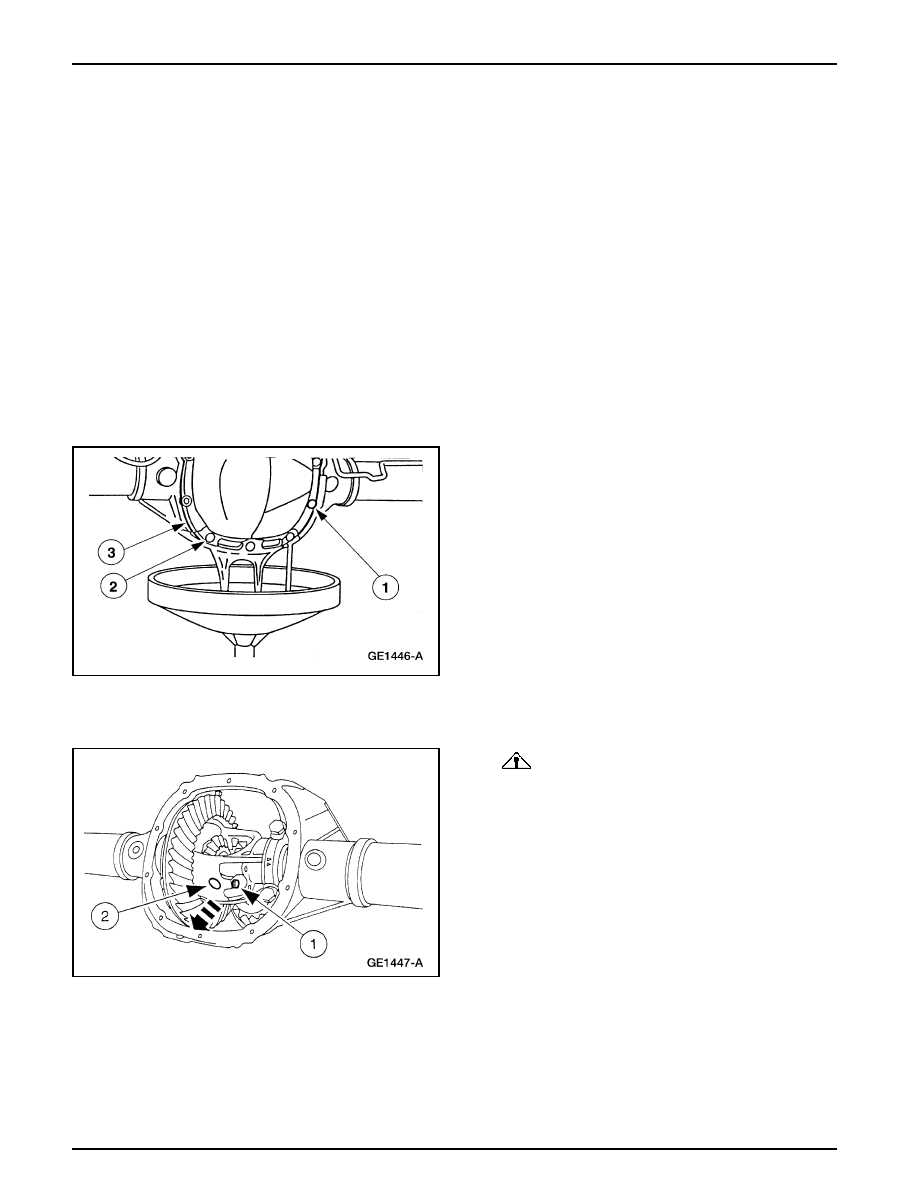

Remueva la tapa del alojamiento del diferencial (4033).

1

Afloje los pernos y drene el lubricante de la envuelta
del eje trasero (4010).

2

Remueva los pernos.

3

Remueva la tapa del alojamiento del diferencial.

4.

Remueva el disco de los frenos (2C026). Para información
adicional, refiérase a  la Sección 206-04.

5.

CUIDADO: Si se hace girar la caja del

diferencial (4204) o el eje lateral (4234) con el eje del
piñón del diferencial (4211) removido se harán caer
del conjunto y se dañarán los engranajes del piñón del
diferencial (4215)

Remueva el eje del piñón del diferencial.

1

Remueva el perno de bloqueo del eje del piñón del
diferencial.

2

Remueva el eje del piñón del diferencial.
