Suspensión Delantera – 4x2

204-01A-15

204-01A-15

Suspensión Delantera (Continuación)

4.

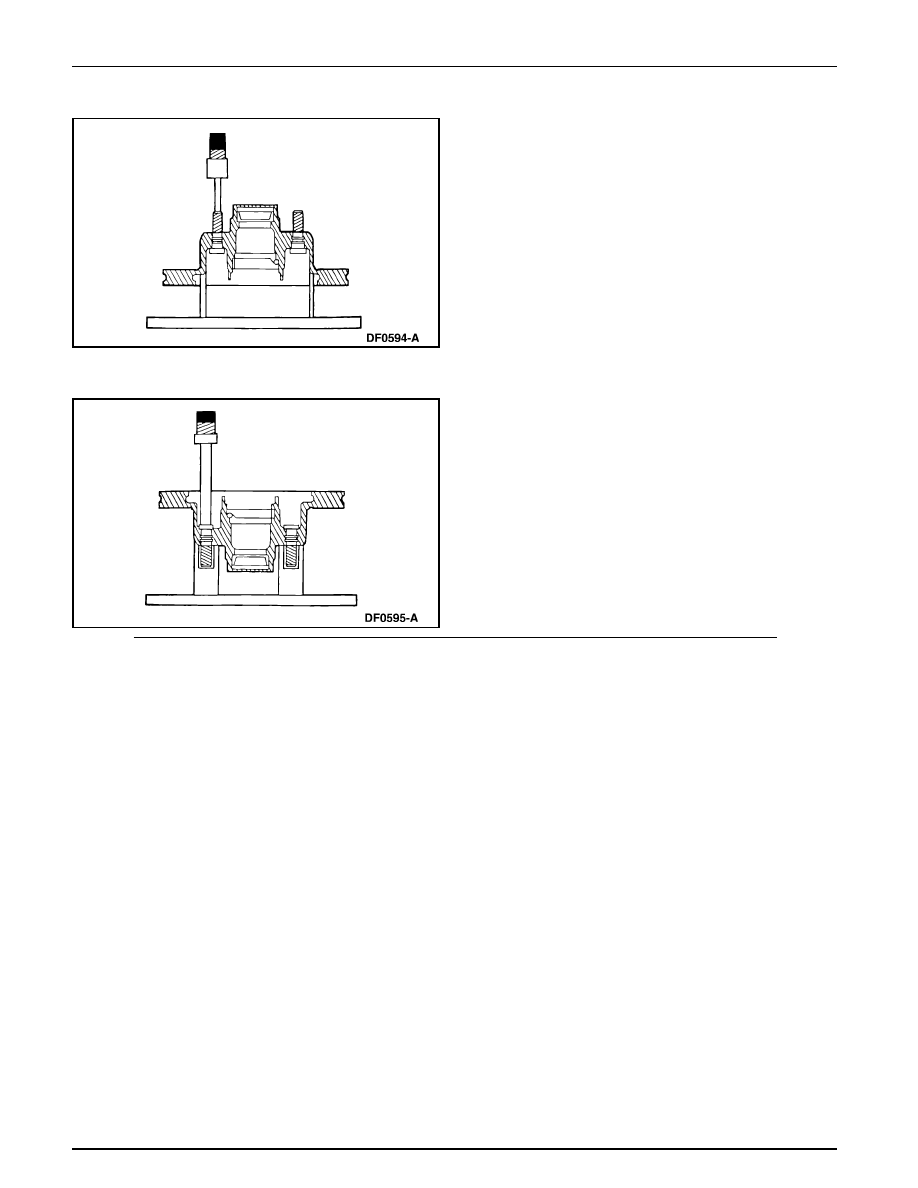

Utilizando una prensa adecuada, remueva el espárrago
de la rueda (1107) del disco de freno y el cubo.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Suspensión Delantera – 4x2

204-01A-16

204-01A-16

Suspensión Delantera (Continuación)

Remoción

1.

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o remolque.
Esto puede ser llevado a cabo poniendo el interruptor
del sistema, localizado en el área de almacenamiento
del gato, en la posición de off. Si este procedimiento es
omitido, se puede producir la inesperada inflación o
deflación de los resortes de aire, que puede impulsar
el vehículo durante las operaciones arriba
mencionadas.

Levante el vehículo en un puente elevador; para
información adicional, refiérase a la Sección  100-02

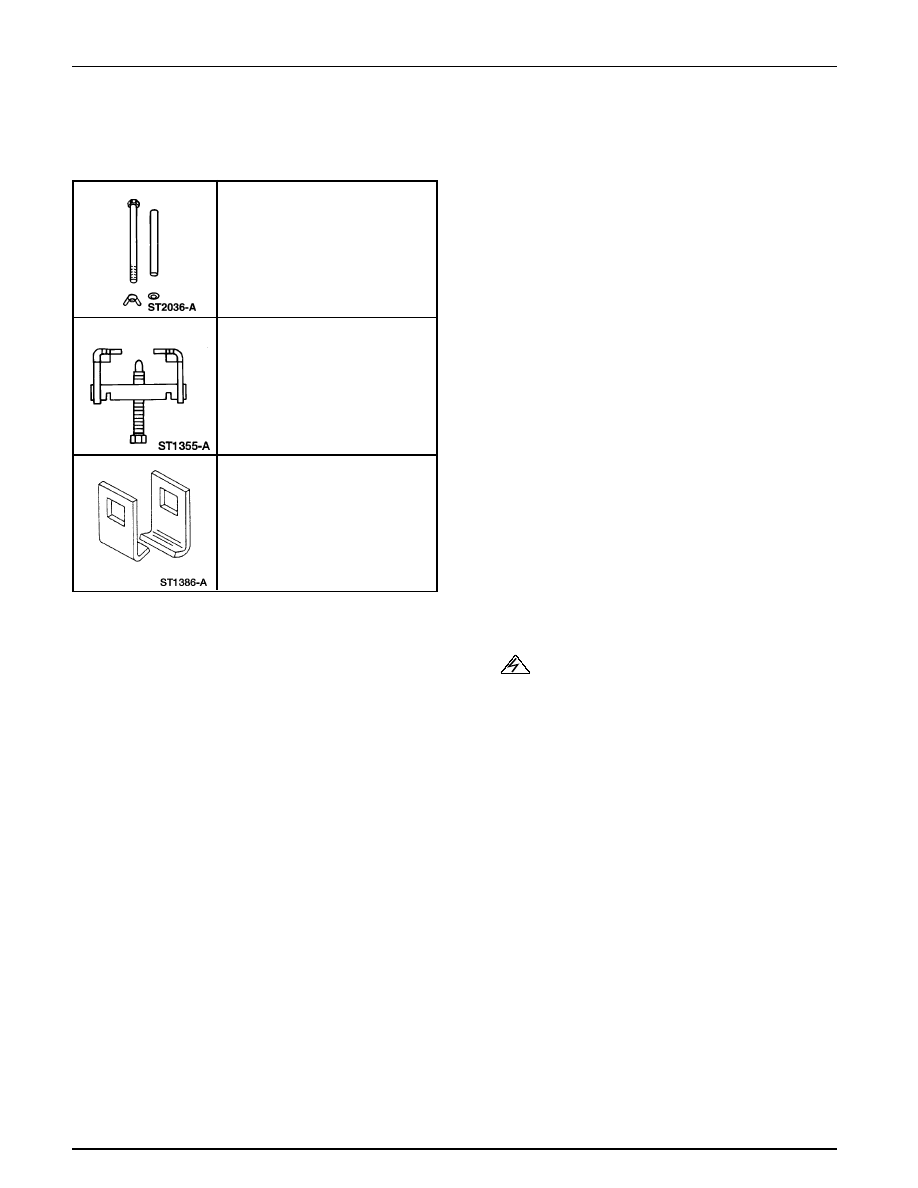

Herramienta(s) Especial(es)

Barra – Torsión

Juego de Pernos
T96T-5310-B

Herramienta de Barra de Torsión
T95T-5310-AR

Adaptadores de la Herramienta de
Barra de Torsión
T96T-5310-AR

Suspensión Delantera – 4x2

204-01A-17

204-01A-17

Suspensión Delantera (Continuación)

4.

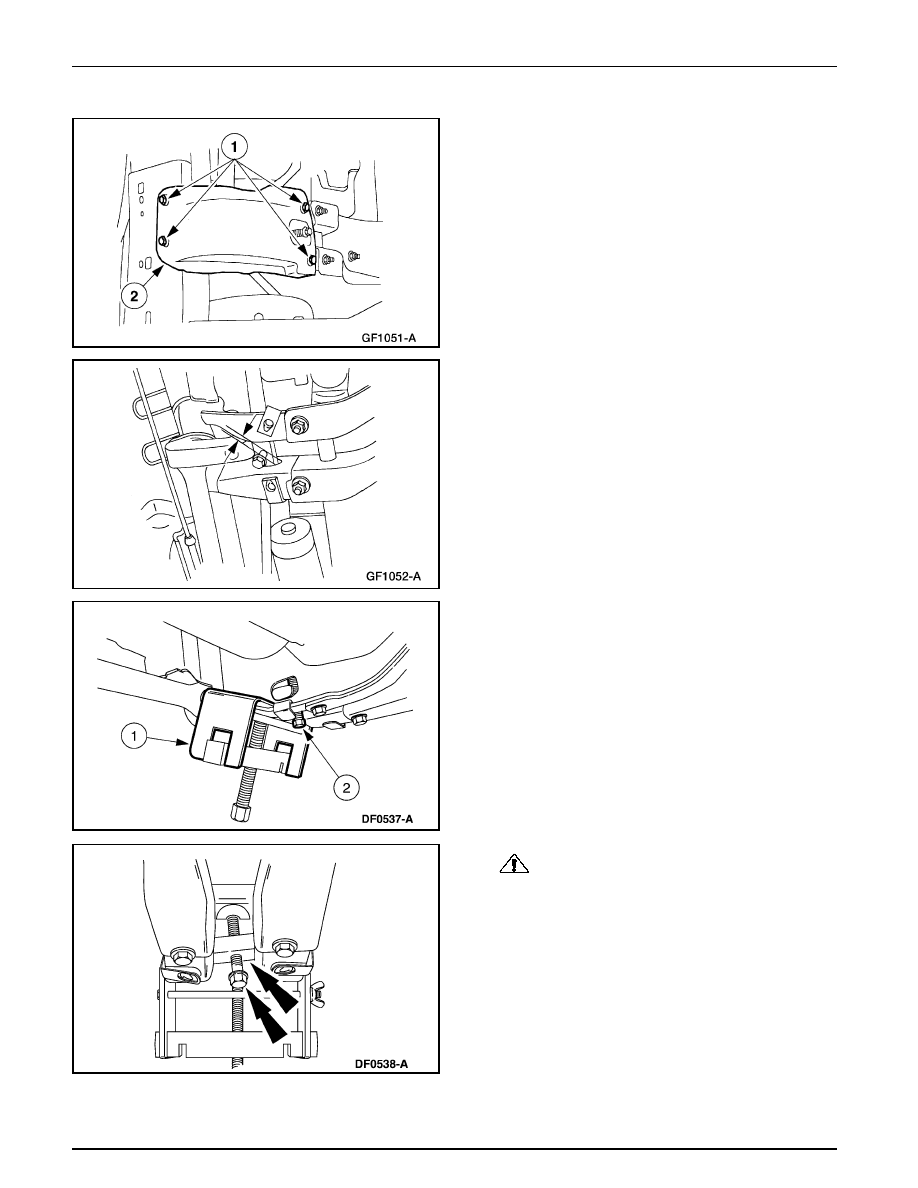

Alivie la tensión en la barra de torsión.

1

Sitúe la Herramienta de Barra de Torsión y los
adaptadores.

2

Apriete la Herramienta de Barras de Torsión hasta
que el ajustador se separe del perno de ajuste.

2.

Remueva la tapa de la barra de torsión.

1

Remueva los tornillos de la tapa.

2

Remueva la tapa.

3.

Nota: Antes de aliviar la tensión, mida y tome nota de la
lectura del perno de ajuste de la barra de torsión. Esta
medida se empleará como la profundidad preestablecida
del nuevo perno de ajuste, durante la instalación.

Haga referencias de ajustes preliminares.

•

Mida y registre la longitud donde se indica.

5.

CUIDADO: El perno de ajuste de la barra de

torsión está recubierto con adhesivo seco y debe ser
reemplazado si es aflojado o removido. Si este
procedimiento no se cumple se puede aflojar el perno
de ajuste durante la operación y causar la pérdida de
la alineación del vehículo.

Remueva el perno y la tuerca de ajuste de la barra de
torsión.

Suspensión Delantera – 4x2

204-01A-18

204-01A-18

Suspensión Delantera (Continuación)

7.

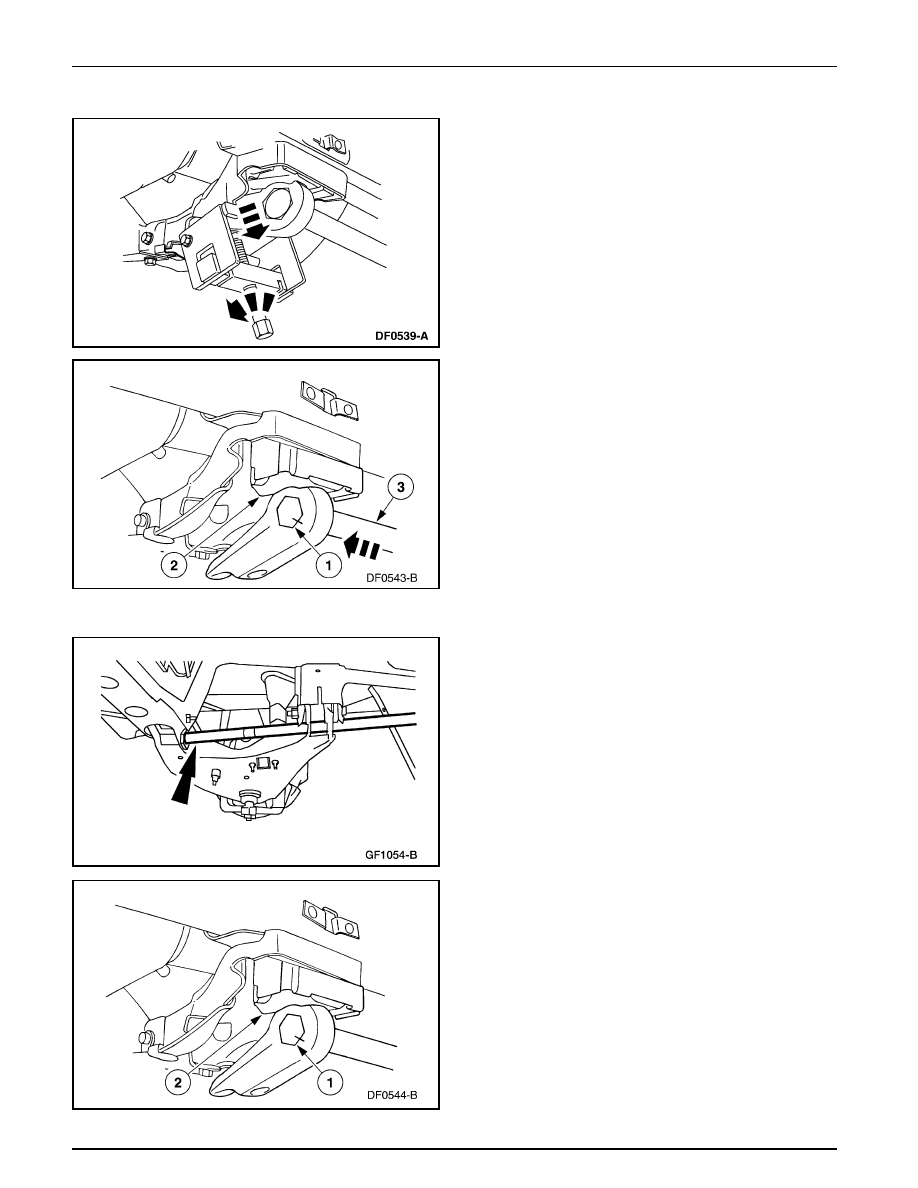

Remueva la barra de torsión.

1

Marque la barra de torsión y el ajustador para la
instalación apropiada.

2

Remueva el aislante de la barra de torsión.

3

Agarre la barra de torsión, y extráigala del brazo
inferior de suspensión delantera.

6.

Afloje la Herramienta de Barra de Torsión hasta que
eliminar la tensión en la barra de torsión.

Instalación

1.

Sitúe la barra de torsión y el ajustador.

2.

Instale el ajustador de la barra de torsión.

1

Alinee las marcas en la barra de torsión y el ajustador,
luego instale el ajustador de la barra de torsión.

2

Sitúe el aislante de la barra de torsión.
