Ford Explorer / Mercury Mountaineer. Manual - parte 18

Suspensión Delantera – 4x2

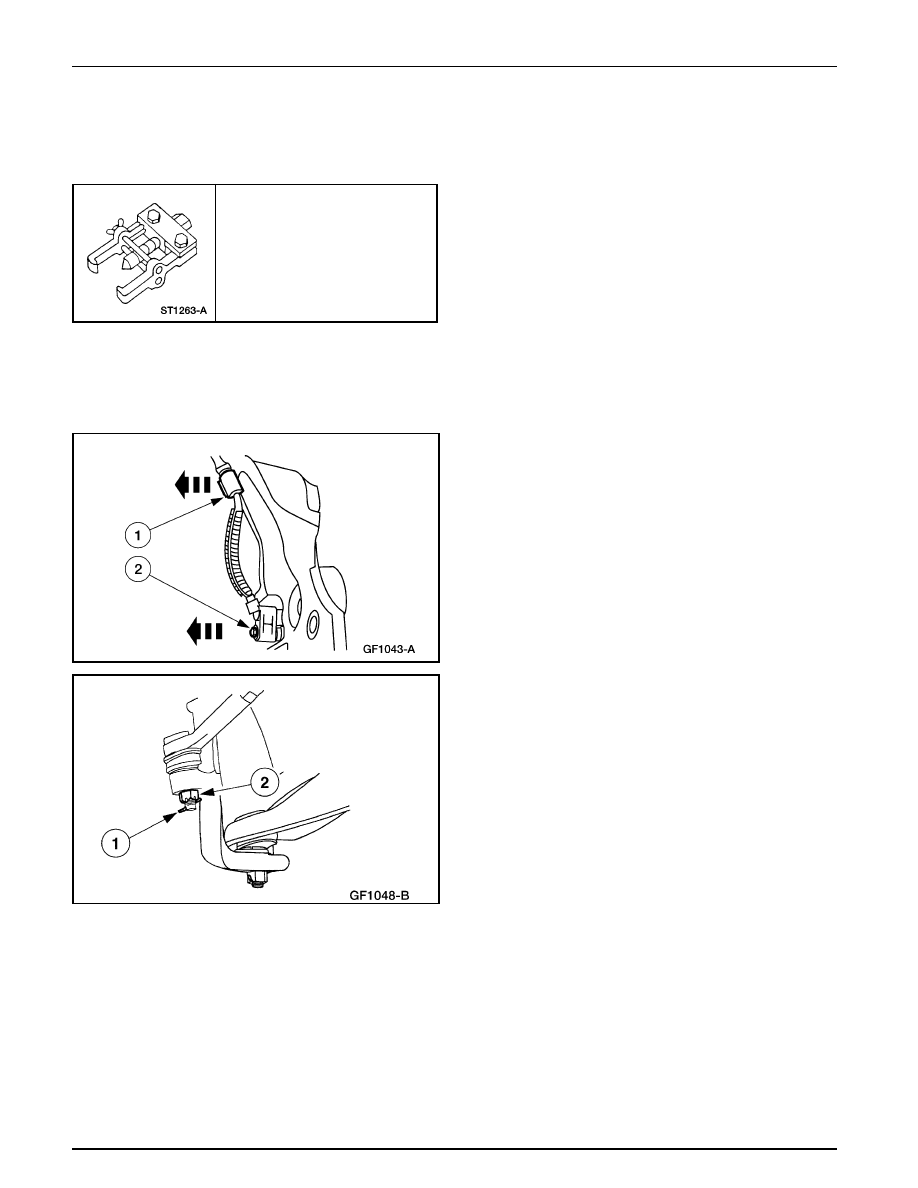

204-01A-11

204-01A-11

Suspensión Delantera (Continuación)

Herramienta(s) Especial(es)

Extractor de Brazo Pitman
211-003 (T64P-3590-F)

Remoción

1.

Remueva el disco de freno y el cubo (1102); para
información adicional, refiérase a la Sección 206-03.

Vástago de Pivote

2.

Remueva el sensor de anti-bloqueo de frenos delantero
(2C204).

1

Remueva el cable eléctrico del sensor de anti-bloqueo.

2

Remueva el perno y sitúe el sensor a un lado.

3.

Remueva la tuerca de entalladura del extremo del tirante.

1

Remueva el fiador.

2

Remueva la tuerca de entalladura.

Suspensión Delantera – 4x2

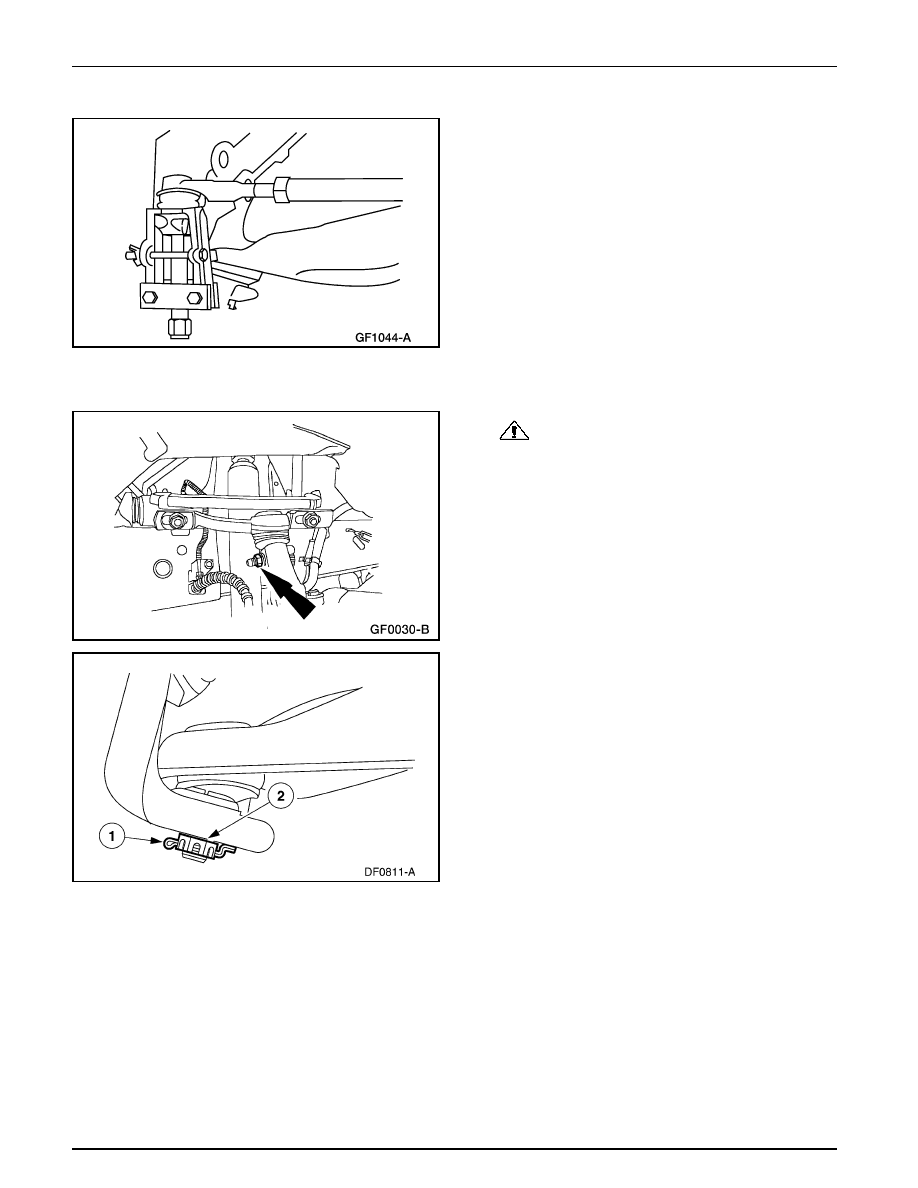

204-01A-12

204-01A-12

Suspensión Delantera (Continuación)

4.

Utilice el Extractor del Brazo Pitman para separar el
extremo del tirante (3A130) del vástago de pivote.

5.

Utilice un pedestal adecuado para sostener el brazo
inferior de la suspensión (3078).

6.

CUIDADO: Para evitar posibles daños al

vástago de pivote (3105), no permita que el componente
se incline antes de remover el perno de retención y la
tuerca.

Remueva el perno de retención y la tuerca del vástago de
pivote de la rueda delantera.

7.

Remueva la tuerca de entalladura de la junta de rótula
inferior.

1

Remueva el fiador.

2

Remueva la tuerca de entalladura de la junta de rótula
inferior.

Suspensión Delantera – 4x2

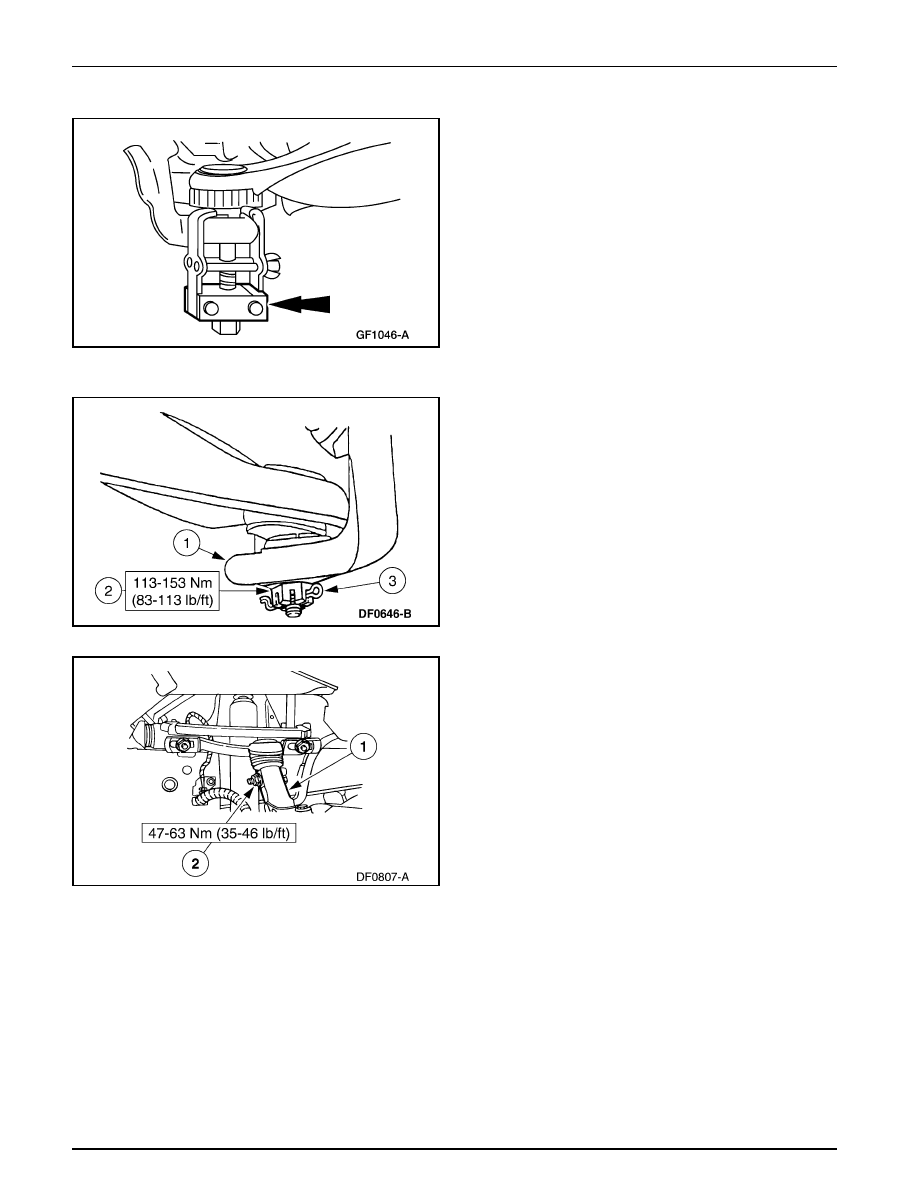

204-01A-13

204-01A-13

Suspensión Delantera (Continuación)

1.

Nota: Instale el fiador en la junta de rótula inferior desde
fuera hacia dentro con las puntas dobladas en ángulos
rectos. Si no se hace de esta manera se puede ocasionar
daños al conjunto de rueda y neumático.

Instale la tuerca de entalladura de la junta de rótula
inferior.

1

Sitúe el vástago de pivote de rueda delantera en la
junta de rótula inferior.

2

Instale la tuerca de entalladura en la junta de rótula
inferior.

3

Instale un nuevo fiador.

8.

Utilice el Extractor del Brazo Pitman para remover el
vástago de pivote.

Instalación

2.

Instale el perno de retención y la tuerca.

1

Sitúe el vástago de pivote de rueda delantera.

2

Instale el perno de retención y la tuerca.

3.

Remueva el pedestal de debajo del brazo inferior de
suspensión delantera.

Suspensión Delantera – 4x2

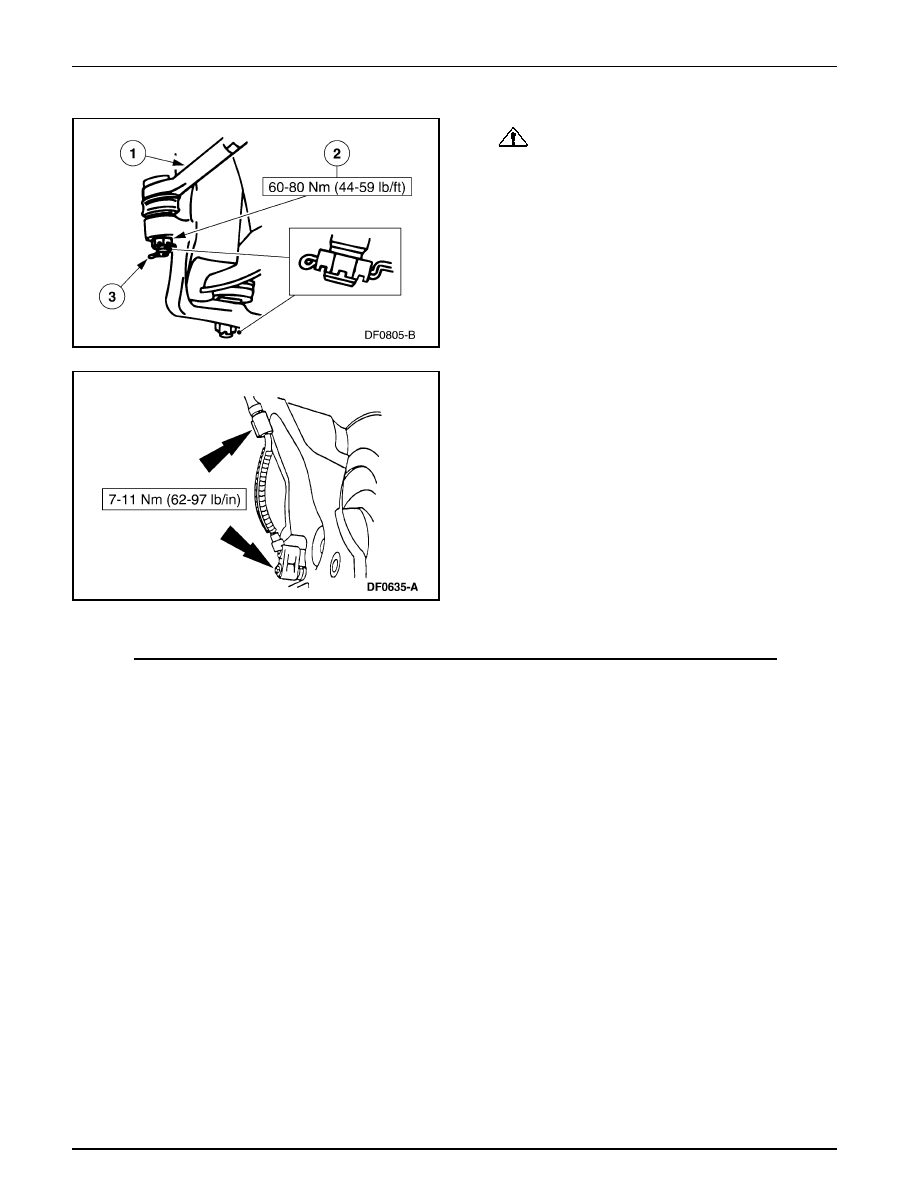

204-01A-14

204-01A-14

Suspensión Delantera (Continuación)

4.

CUIDADO: Instale el fiador en la junta de rótula

inferior desde fuera hacia dentro con las puntas
dobladas en ángulos rectos. Si no se hace de esta
manera se puede ocasionar daños al conjunto de rueda
y neumático.

Conecte el extremo del tirante al vástago de pivote de
rueda delantera.

1

Sitúe el extremo del tirante.

2

Instale la tuerca de entalladura del tirante.

3

Instale un nuevo fiador.

5.

Instale el sensor de anti-bloqueo de frenos delantero y
sitúe el cable eléctrico en la abrazadera.

5.

Instale el disco de freno y el cubo; para información
adicional, refiérase a la Sección 206-03.

Remoción

1.

Levante el vehículo en un puente elevador; para
información adicional, refiérase a la Sección 100-02.

2.

Remueva el conjunto de rueda y neumático; para
información adicional, refiérase a la Sección 204-04.

3.

Remueva el disco del freno y el cubo (1102); para
información adicional, refiérase a la Sección 206-03.

Espárragos de Ruedas
