Suspensión Delantera – 4x2

204-01A-3

204-01A-3

Herramienta(s) Especial(es)

Remoción

1.

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o remolque.
Esto puede ser llevado a cabo poniendo el interruptor
del sistema, localizado en el área de almacenamiento
del gato, en la posición de off. Si este procedimiento es
omitido, se puede producir la inesperada inflación o
deflación de los resortes de aire, que puede impulsar
el vehículo durante las operaciones arriba
mencionadas.

Levante el vehículo en una puente de elevación; para
información adicional, refiérase a la Sección 100-02.

2.

Remueva el  conjunto de rueda y neumático; para
información adicional, refiérase a la Sección 204-04.

DIAGNOSTICO Y PRUEBA

Suspensión Delantera

Refiérase a la Sección 204-00.

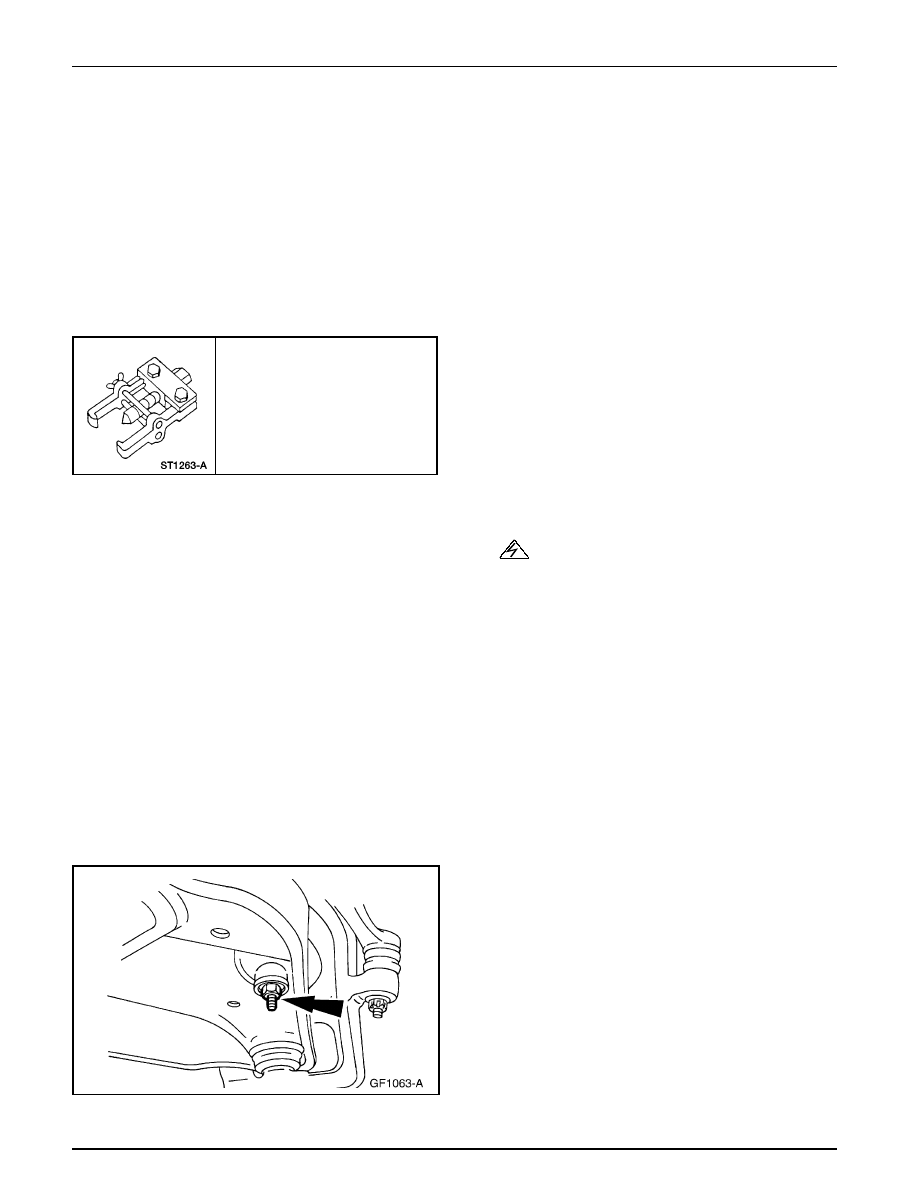

Suspensión Delantera

Brazo – Inferior

Extractor de Brazo Pitman
211-003 (T64P-3590-F)

3.

Remueva la tuerca de la articulación del estabilizador, la
arandela y el buje.

Suspensión Delantera – 4x2

204-01A-4

204-01A-4

4.

Remueva las tuercas que fijan el amortiguador al brazo
inferior de la suspensión delantera.

Suspensión Delantera (Continuación)

5.

Remueva la barra de torsión; para información adicional,
refiérase a Barra – Torsión, en esta sección.

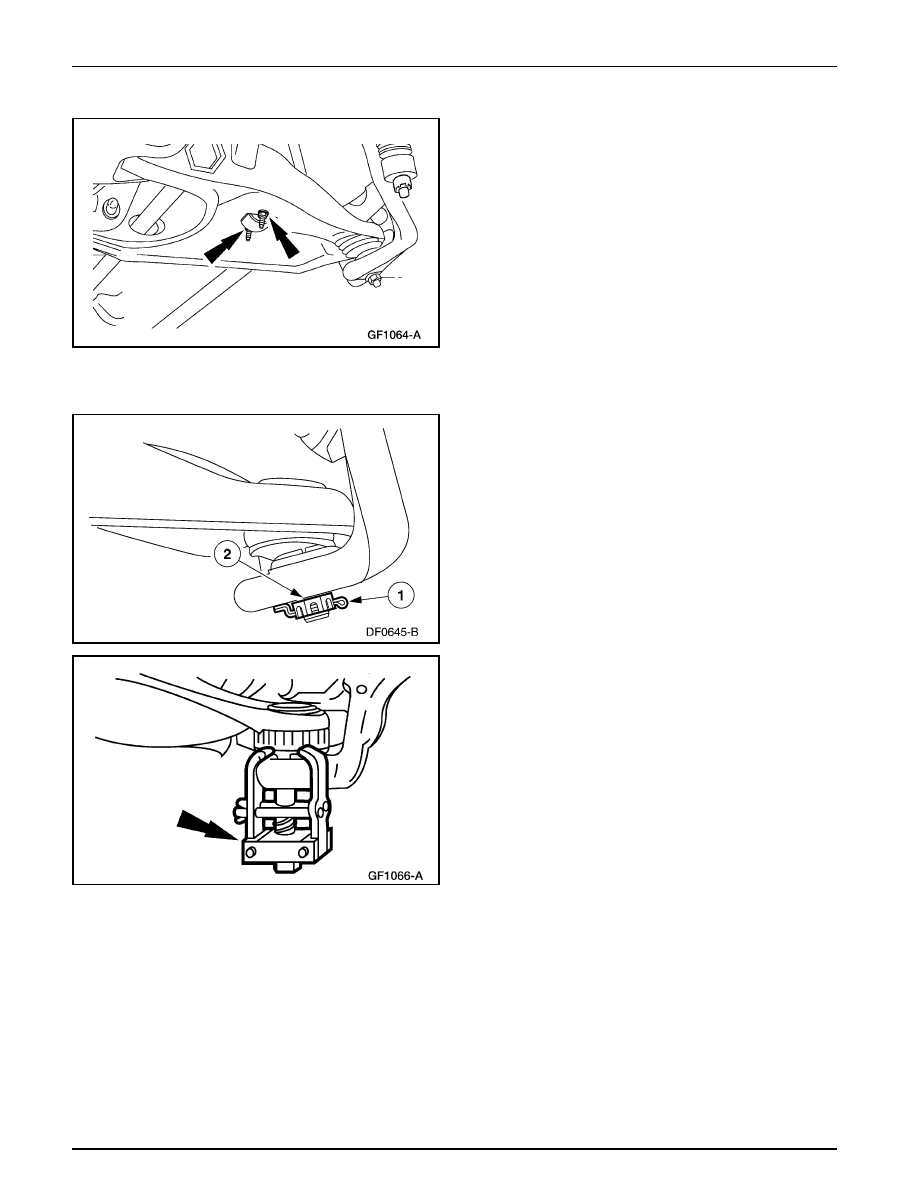

6.

Remueva la tuerca de entalladura de la junta de rótula
inferior.

1

Remueva el fiador.

2

Remueva la tuerca de entalladura de la junta de rótula
inferior.

7.

Utilice el Extractor del Brazo Pitman para separar el brazo
inferior de la suspensión del muñón/vástago de pivote de
la rueda delantera.

Suspensión Delantera – 4x2

204-01A-5

204-01A-5

Suspensión Delantera (Continuación)

Instalación

8.

CUIDADO: En los vehículos 4x4, sostenga la

junta de buje (3085) del brazo de suspensión delantera,
el eje lateral y el muñón de la rueda delantera (3K185),
antes de separar el muñón del brazo inferior de
suspensión delantera (3079). Si se omite este
procedimiento, se puede dañar el conjunto del eje
lateral delantero.

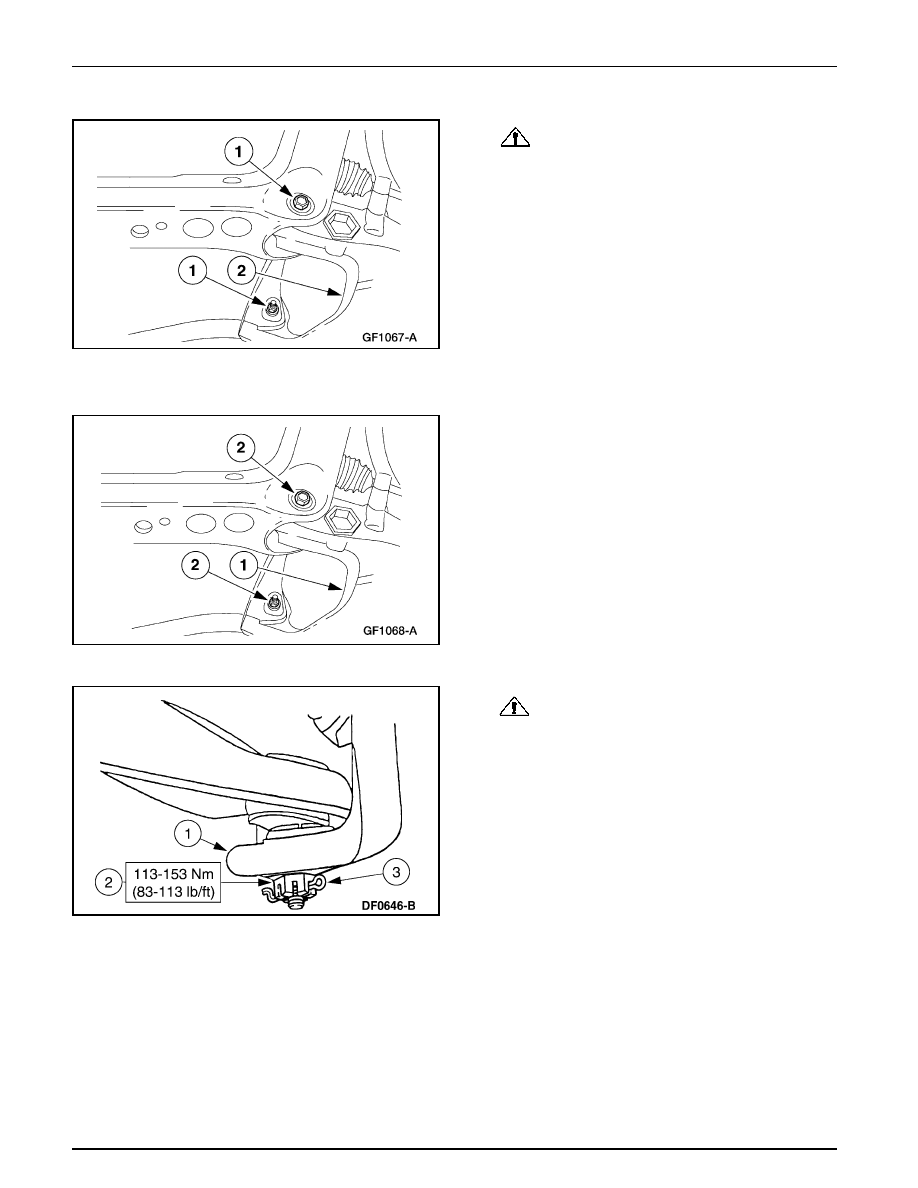

Remueva el brazo inferior de suspensión.

1

Remueva los pernos y tuercas del brazo inferior de
suspensión.

2

Remueva el brazo inferior de la suspensión delantera.

1.

Nota:  Apriete los pernos y tuercas del pivote del brazo
inferior de suspensión hasta ajustar. No apriete según las
especificaciones hasta completar el procedimiento de
instalación.

Nota: Verifique el estado de las juntas de rótula del brazo
inferior de suspensión (3050) y de los sellos de forros.

Instale el brazo inferior de la suspensión delantera.

1

Sitúe el brazo inferior de suspensión en el miembro
transversal de la suspensión delantera.

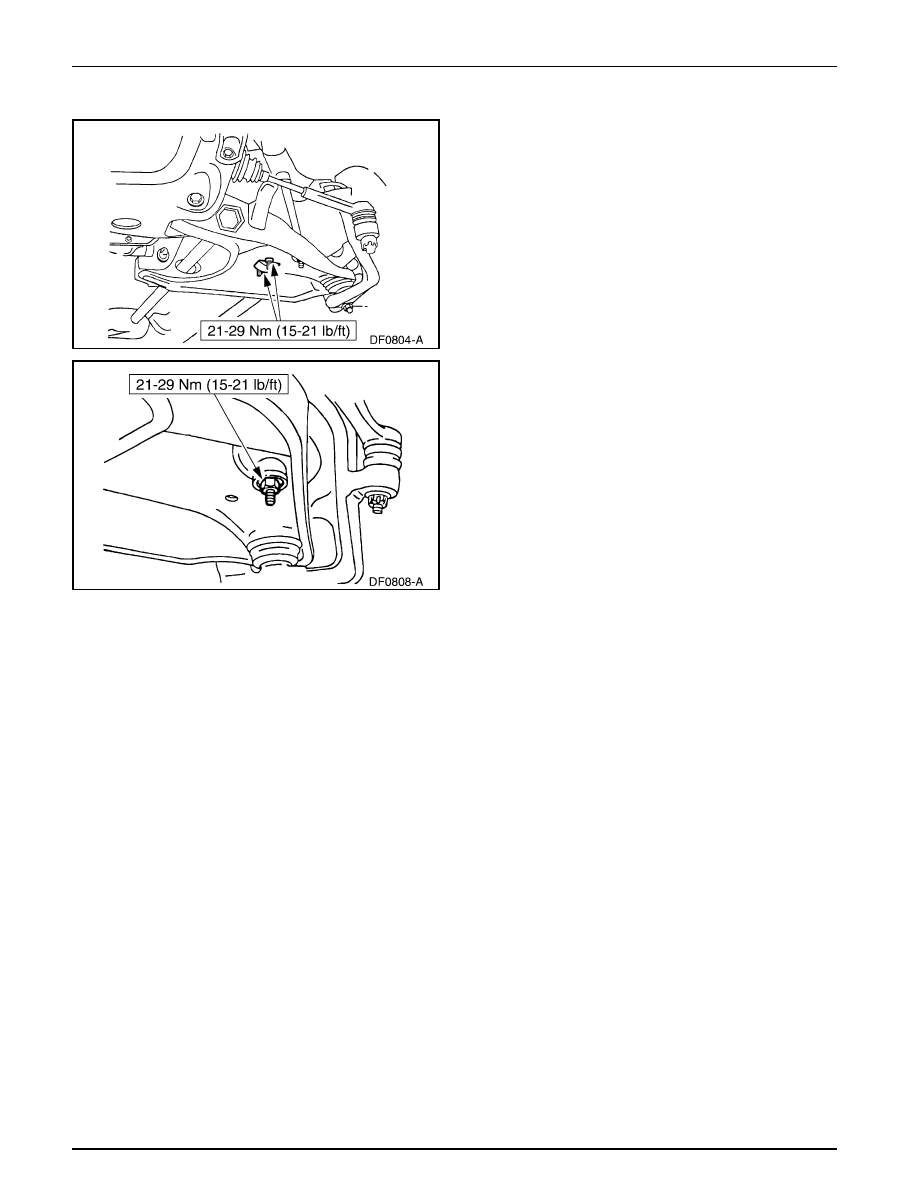

2

Instale los pernos y tuercas de pivote y apriete hasta
ajustar.

2.

CUIDADO: Instale el fiador en la junta de rótula

inferior desde fuera hacia dentro con las puntas
dobladas en ángulos rectos. Si no se hace de esta
manera se puede ocasionar daños al conjunto de rueda
y neumático.

Conecte el brazo inferior de la suspensión en el muñón/
vástago de pivote de la rueda.

1

Sitúe la junta de rótula inferior en el muñón/vástago
de pivote de la rueda delantera.

2

Instale la nueva tuerca de entalladura.

3

Instale un nuevo fiador.

Suspensión Delantera – 4x2

204-01A-6

204-01A-6

Suspensión Delantera (Continuación)

3.

Instale las tuercas que fijan el amortiguador delantero al
brazo inferior de suspensión delantera.

4.

Instale el buje de articulación del estabilizador, la arandela
y la tuerca.

5.

Nota: Cada vez que se remueva la barra de torsión o el
ajustador de la misma, se debe revisar la altura de marcha
del vehículo. Para información adicional, refiérase a
Altura de Marcha, en esta sección.

6.

Instale el conjunto de rueda y neumático; para información
adicional, refiérase a la Sección 204-04.

7.

Nota: Si el vehículo está equipado con suspensión de aire,
reactive el sistema poniendo el interruptor en la posición
de on el interruptor de la suspensión.

Baje el vehículo.
