Ford Explorer / Mercury Mountaineer. Manual - parte 14

Sistema de Suspención — Información General

204-00-12

204-00-12

PROCEDIMIENTOS GENERALES (Continuación)

3.

Si el cubo de la rueda está flojo en el muñón o no gira
libremente, realice una de las siguientes acciones.

•

En los vehículos 4x2, ajuste los cojinetes de rueda
delanteros. Para información adicional, refiérase a
la Sección 204-01A.

•

En los vehículos 4x4, instale un nuevo cubo de rueda
(1104). Para información adicional, refiérase a la
Sección 204-01B.

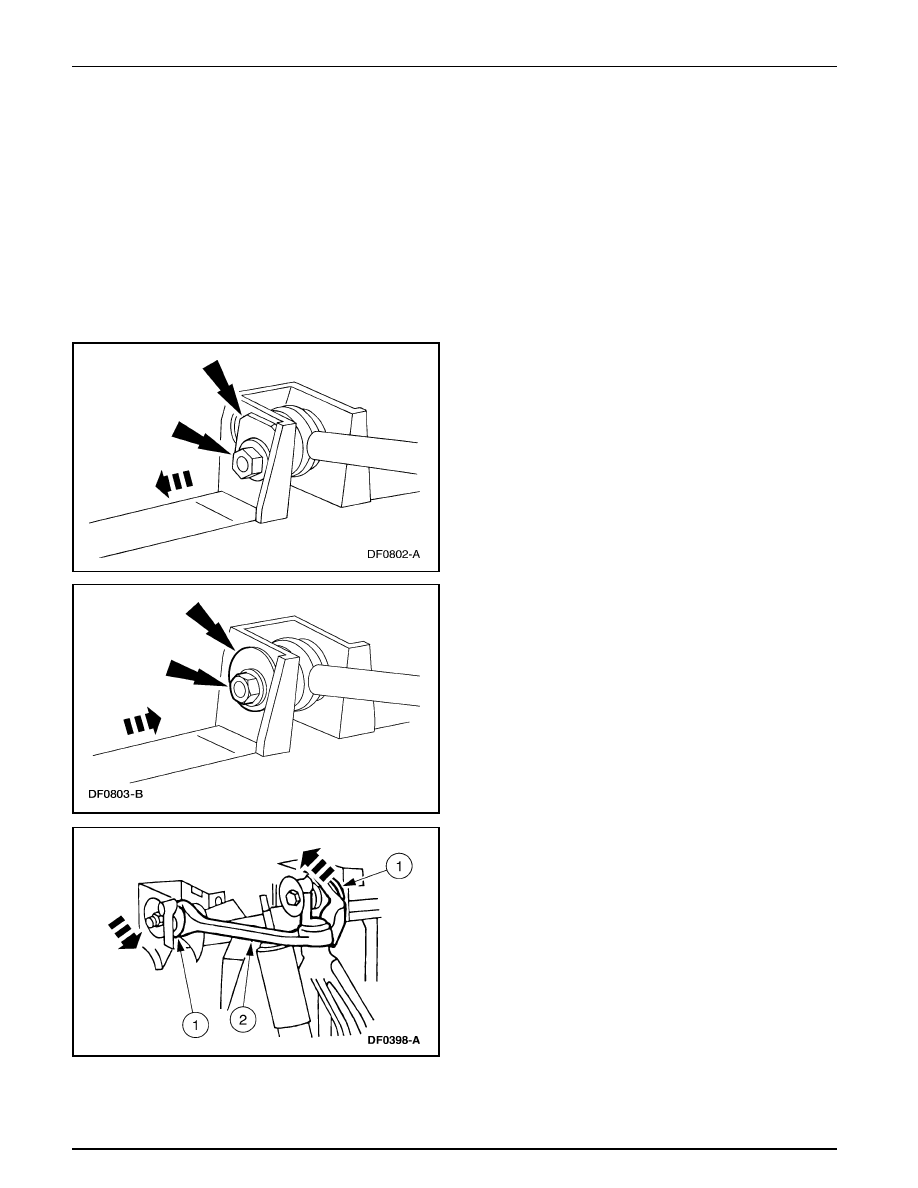

Ajuste del Camber y Caster

1.

Remueva las tuercas y las placas de alineación.

2.

Instale las excéntricas y las tuercas.

3.

Nota:  Se puede utilizar una barra de palanca entre la
junta del buje del brazo de suspensión delantero y el
bastidor para ayudar a mover el brazo.

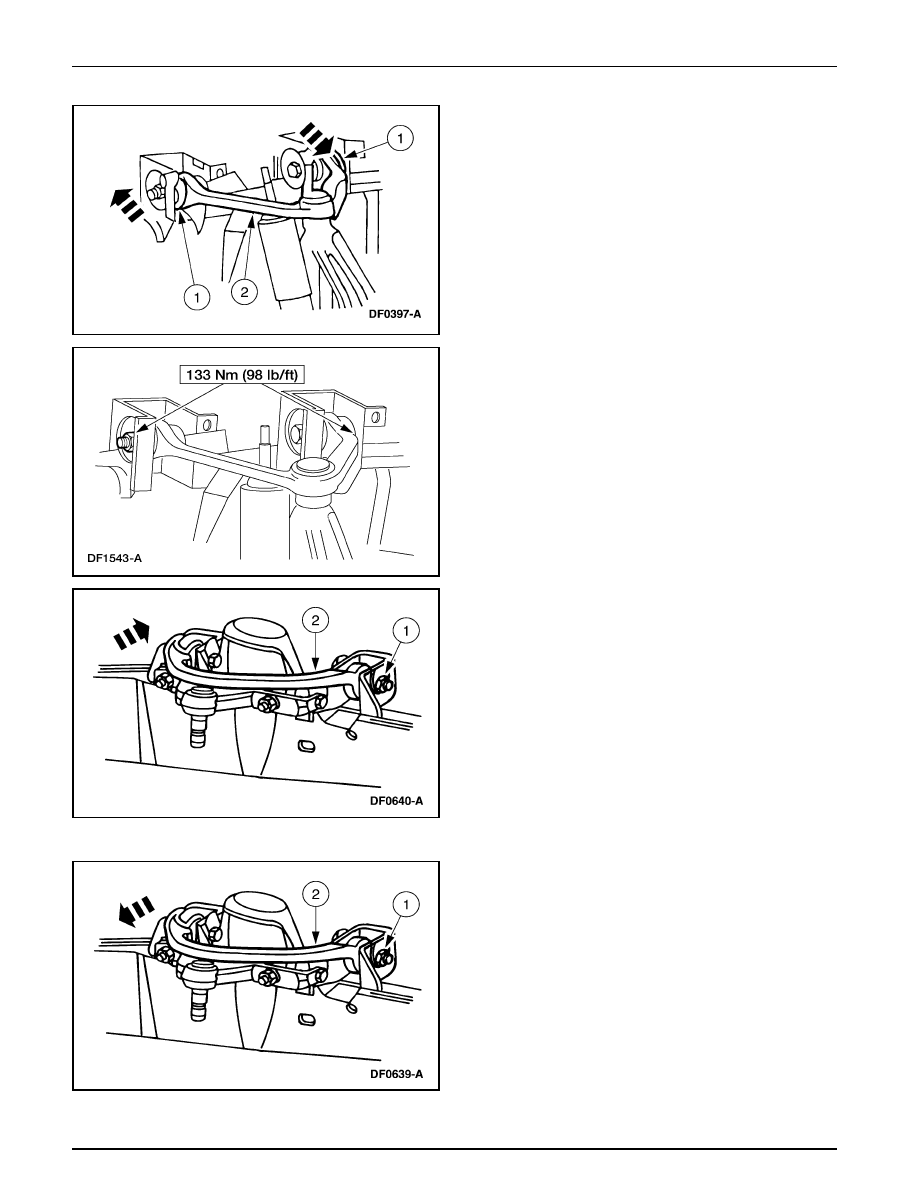

Para aumentar el caster y el camber del lado izquierdo,
realice los siguientes pasos.

1

Para aumentar el caster, mueva las parte delantera
del brazo de la suspensión hacia fuera y mueva la
parte trasera hacia dentro.

2.

Para aumentar el camber, mueva uniformemente la
junta del buje del brazo de suspensión delantera hacia
fuera.

Sistema de Suspención — Información General

204-00-13

204-00-13

4.

Para reducir el caster y el camber del lado izquierdo,
realice los siguientes pasos.

1

Para reducir el caster, mueva la parte delantera de la
junta del buje del brazo de suspensión delantera hacia
dentro y mueva la parte trasera hacia fuera.

2

Para reducir el camber, mueva uniformemente la junta
del buje del brazo de suspensión delantero hacia
dentro.

PROCEDIMIENTOS GENERALES (Continuación)

5.

Apriete las tuercas.

6.

Nota: Se puede utilizar una palanca entre el junta del
buje del brazo de suspensión delantero (3084) y el bastidor
para ayudar a mover el brazo.

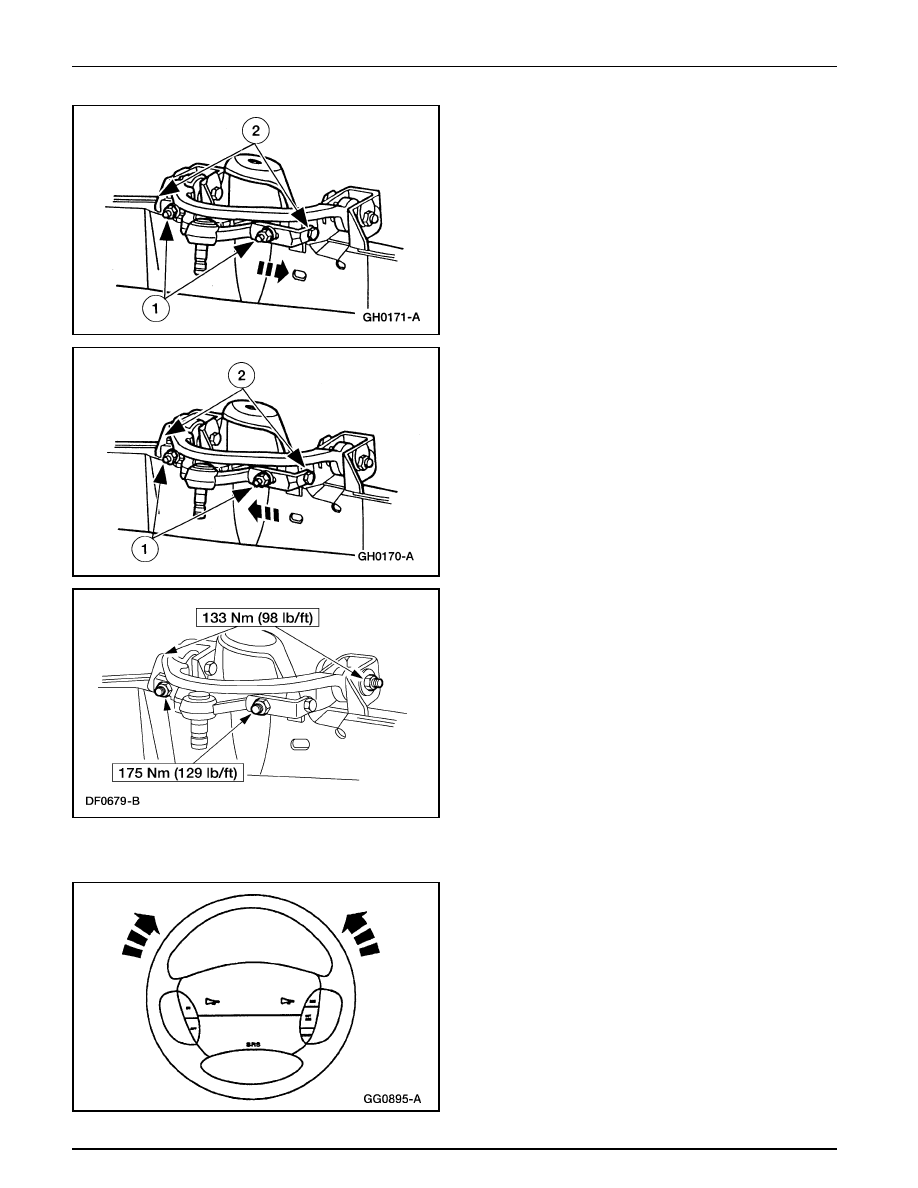

Para aumentar el caster y el camber del lado derecho,
realice los siguientes pasos.

1

Para aumentar el caster, mueva la parte delantera de
la junta del buje del brazo de suspensión delantera
hacia fuera y mueva la parte trasera hacia dentro.

2

Para aumentar el camber, mueva uniformemente la
parte delantera de la junta del buje del brazo de
suspensión delantera hacia fuera.

7.

Para reducir el caster y camber del lado derecho, realice
los siguientes pasos.

1

Para reducir el caster, mueva la parte delantera del
brazo de la suspensión hacia dentro y mueva la parte
trasera hacia fuera.

2

Para reducir el camber, mueva uniformemente la parte
delantera del brazo de suspensión hacia dentro.

Sistema de Suspención — Información General

204-00-14

204-00-14

8.

Aumente la división del caster.

1

Afloje las tuercas.

2

Ajuste los pernos del caster hacia adelante.

PROCEDIMIENTOS GENERALES (Continuación)

9.

Reduzca la división del caster.

1

Afloje las tuercas.

2

Ajuste los pernos del caster hacia atrás.

10. Apriete las tuercas.

Ajuste del Toe

1.

Encienda el motor (6007) y centre el volante de la
dirección (3600).

Sistema de Suspención — Información General

204-00-15

204-00-15

2.

Apague el motor, y mantenga el volante de la dirección
en posición de avance en “línea recta” fijando un soporte
rígido entre el volante y el pedal de los frenos.

3.

Chequee los ajustes del toe; siga las instrucciones del
fabricante.

4.

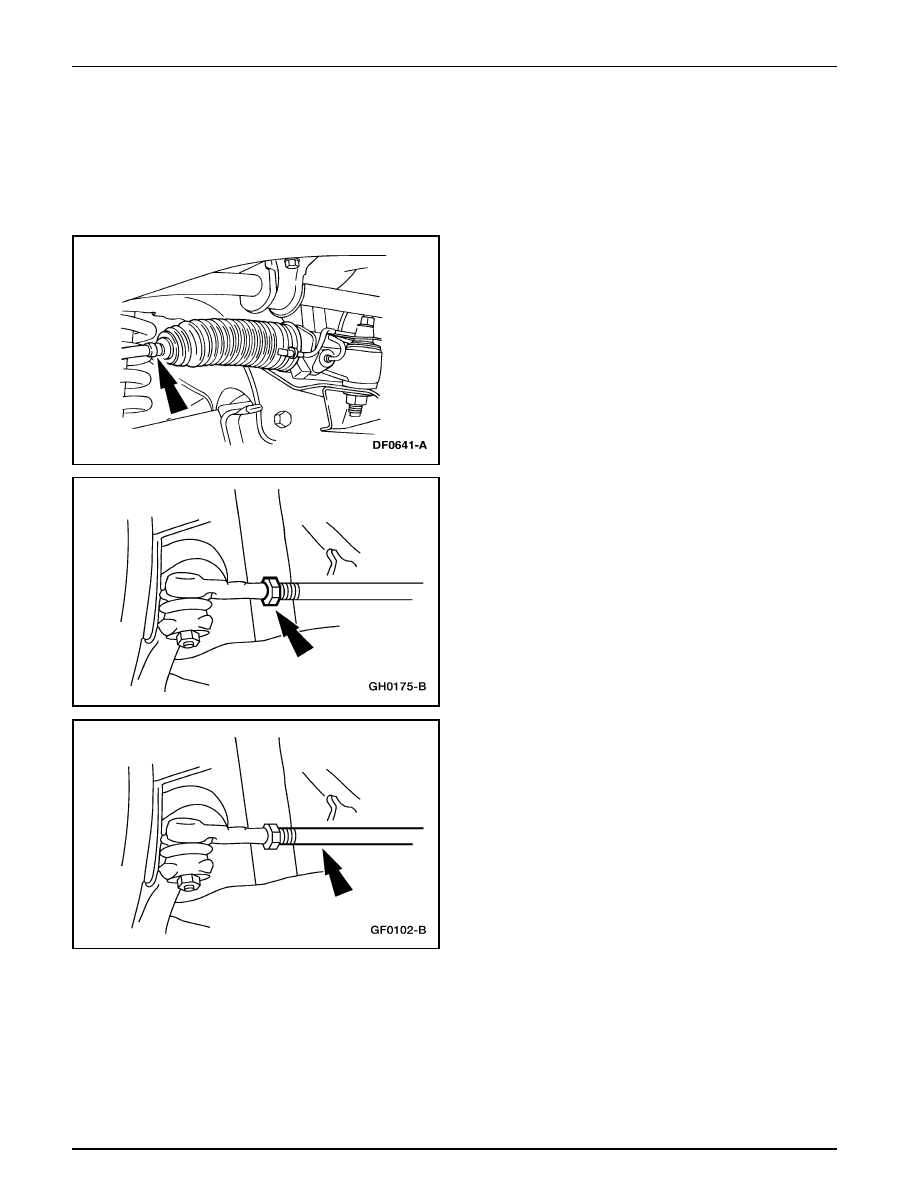

Nota: No permita que el fuelle del mecanismo de la
dirección se tuerza cuando el tirante de la rueda delantera
(3280) sea rotado.

Remueva las abrazaderas.

PROCEDIMIENTOS GENERALES (Continuación)

5.

Afloje las tuercas.

•

Limpie y lubrique las tuercas y las roscas del tirante
del muñón de la rueda delantera.

6.

Rote los tirantes.
