Ford Explorer / Mercury Mountaineer. Manual - parte 13

Sistema de Suspención — Información General

204-00-8

Causa Posible

Acción

Condición

Tabla de Fallas (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

• Chirrido en las Ballestas Traseras

• Marcha Ruda

• Trepidación o Trampa de Ruedas

• Dirección Pegadiza, Lento Retornod e l

Volante de la Dirección

• Descentramiento del Volante de la

Dirección

• Ballesta(s) traseras.

• Bujes de gemelos.

• Presión excesiva en los neumáticos.

• Amortiguadores.

• Resortes.

• Barra(s) de torsión.

• Tuerca(s) de rueda(s) floja(s).

• Sujetadores flojos en la suspensión

delantera.

• Ajuste de cojinete de rueda delantera.

• Defectos en ruedas o neumáticos.
• Resortes.

• Barra(s) de torsión.

• Juntas de rótula flojas, desgastadas o

dañadas.

• Componentes de la dirección flojos,

desgastados o dañados.

• Alineación de las ruedas delanteras.

• Juntas de rótula.

• Componentes de la dirección.

• Ajuste desigual del toe delantero o t r a s e r o

(lateral).

• Componentes de la dirección.

• INSTALE nuevos insertos anti-

ruido en las ballestas (forros en las
puntas).

• INSTALE nuevos bujes de gemelos,

según sea necesario.

• AJUSTE la presión de los

neumáticos.

• INSTALE nuevos amortiguadores

según sea necesario.

• INSTALE nuevos resortes según

sea necesario. REFIERASE a la
Sección 204-02.

• AJUSTE la altura de marcha o

INSTALE nuevas barras de torsión,
según sea necesario. REFIERASE a la
Sección 204-01A (4x2) o a la
Sección 204-01B (4x4 y AWD).

• APRIETE según las

especificaciones. REFIERASE a la
Sección 204-04.

• APRIETE según las

especificaciones. REFIERASE a la
Sección 204-01A (4x2) o a la
Sección 204-01B (4x4 y AWD).

• REFIERASE a Inspección de

Cojinetes de Rueda en esta sección.

• REFIERASE a la Sección 204-04.
• INSTALE nuevos resortes según

sea necesario. REFIERASE a la
Sección 204-02.

• AJUSTE la altura de marcha o

INSTALE nuevas barras de torsión
según sea necesario. REFIERASE a la
Sección 204-01A (4x2) o a la
Sección 204-01B (4x4 y AWD).

• VAYA a Inspección de Juntas de

Rótula en prueba de componentes, e n
esta sección.

• REFIERASE a la Sección 211-00.

• CHEQUEE el ajuste de las ruedas.

HAGA los ajustes necesarios.

• VAYA a Inspección de Juntas de

Rótula en prueba de componentes, e n
esta sección.

• REFIERASE a la Sección 211-00.

• VERIFIQUE el ajuste de las ruedas.

HAGA los ajustes necesarios.

• REFIERASE a la Sección 211-00.

Sistema de Suspención — Información General

204-00-9

Causa Posible

Acción

Condición

Tabla de Fallas (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

• Oscilación o Balanceo

• El vehículo se Inclina a un Lado

• Vehículo sobrecargado o la carga no

distribuida uniformemente.

• Tuercas de ruedas flojas.

• Amortiguadores.

• Conjunto estabilizador flojo.

• Desgaste de Bujes del conjunto

estabilizador.

• Pandeos en barra(s) de torsión.

• Resortes desgastados.

• Vehículo sobrecargado o la distribución

desigual de la carga.

• Componentes de la suspensión delantera o

trasera.

• Ballesta(s) trasera(s).

• Barras de torsión.

• Altura de marcha incorrecta de los ejes

propulsores. Inclinación lateral fuera de las
especificaciones.

• Sistema de control de nivelación de carga

de la suspensión.

• NOTIFIQUE al cliente de la

incorrecta carga del vehículo.

• APRIETE según las

especificaciones. REFIERASE a la
Sección 204-04.

• INSTALE nuevos amortiguadores,

según sea necesario.

• APRIETE según las

especificaciones. REFIERASE a la
Sección 204-01A (4x2) o a la
Sección 204-01B (4x4 y AWD) o
Sección 204-02.

• INSTALE nuevos bujes en el

conjunto estabilizador, según sea
necesario. REFIERASE a la
Sección 204-01A (4x2), Sección
204-01B (4x4 y AWD) o a la
Sección 204-02.

• INSTALE nuevas barras de torsión,

según sea necesario. REFIERASE
a la Sección 204-01A (4x2),
Sección 204-01B (4x4 y AWD).

• INSTALE nuevos según sea

necesario. REFIERASE a la
Sección 204-02.

• NOTIFIQUE al cliente la carga

incorrecta del vehículo.

• INSPECCIONE los sistemas de

suspensión delantero y trasero.
REPARE o INSTALE nuevos
componentes de la suspensión, según
sea necesario. REFIERASE a la
Sección 204-01A (4x2), Sección
204-01B (4x4 y AWD) o a la Sección
204-02.

• INSTALE nuevos resortes o

componentes según sea necesario.
REFIERASE a la Sección 204-02.

• AJUSTE la altura de marcha o

INSTALE nuevas barras de torsión
según sea necesario. REFIERASE a
la Sección 204-01A (4x2), Sección
204-01B (4x4 y AWD).

• INSPECCIONE los sistemas de

suspensión delantero y trasero.
AJUSTE, REPARE o INSTALE
nuevos componentes en la
suspensión, según sea necesario.
REFIERASE a la Sección 204-01A
(4x2), Sección 204-01B (4x4 y AWD)
o a la Sección 204-02.

• REFIERASE a diagnóstico y prueba

del sistema de control de nivelación
de cargas de la suspensión, en la
Sección 204-05.

Sistema de Suspención — Información General

204-00-10

Causa Posible

Acción

Condición

Tabla de Fallas (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

• Vibraciones/Ruidos

• Marcha Errática

• Defecto en ruedas y neumáticos.
• Cojinetes de ruedas.
• Cubos de ruedas.
• Componentes de los frenos.
• Componentes de la suspensión.
• Componentes de la dirección.
• Desgaste del parche Kevlar en el ajustador

de la barra de torsión.

• Carga mal distribuida o vehículo

sobrecargado.

• Junta(s) de rótula.

• Cojinetes de ruedas flojos, desgastados o

dañados.

• Componente(s) de la suspensión flojo(s),

desgastado(s) o dañado(s).

• Sujetadores flojos en la suspensión.

• Componentes de la dirección.
• Alineación de las ruedas (desajuste excesivo

del toe delantero).

• REFIERASE a la Sección 100-04.

• INSTALE una nueva barra de

torsión. REFIERASE a la Sección
204-01A.

• NOTIFIQUE al cliente la incorrecta

carga del vehículo.

• VAYA a Inspección de Juntas de

Rótula en prueba de componentes, e n
esta sección.

• REFIERASE a Inspección de

Cojinetes de Ruedas, en esta
sección.

• INSTALE nuevos componentes en l a

suspensión, según sea necesario.
REFIERASE a la Sección 204-01A
(4x2), Sección 204-01B
(4x4 y AWD).

• APRIETE según las

especificaciones. REFIERASE a la
Sección 204-01A (4x2), Sección
204-01B (4x4 y AWD).

• REFIERASE a la Sección 211-00.
• HAGA los ajustes necesarios.

Pruebas de Componentes

Inspección de Juntas de Rótula

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o grúa.
Esto puede ser llevado a cabo a través del interruptor
del sistema localizado en el área trasera de
almacenamiento del gato. Si esto no se cumple puede
ocurrir una inesperada inflación o deflación de los
resortes de aire, que puede a su vez impulsar el
vehículo, durante las operaciones arriba mencionadas.

Levante y apoye el vehículo. Para obtener información
adicional, refiérase a la Sección 100-02.

Antes de realizar cualquier inspección en las juntas de
rótula, inspeccione los cojinetes de las ruedas delanteras
(1216).

Sitúe un pedestal de seguridad debajo del brazo inferior
de suspensión (3079) a ser probado.

Sistema de Suspención — Información General

204-00-11

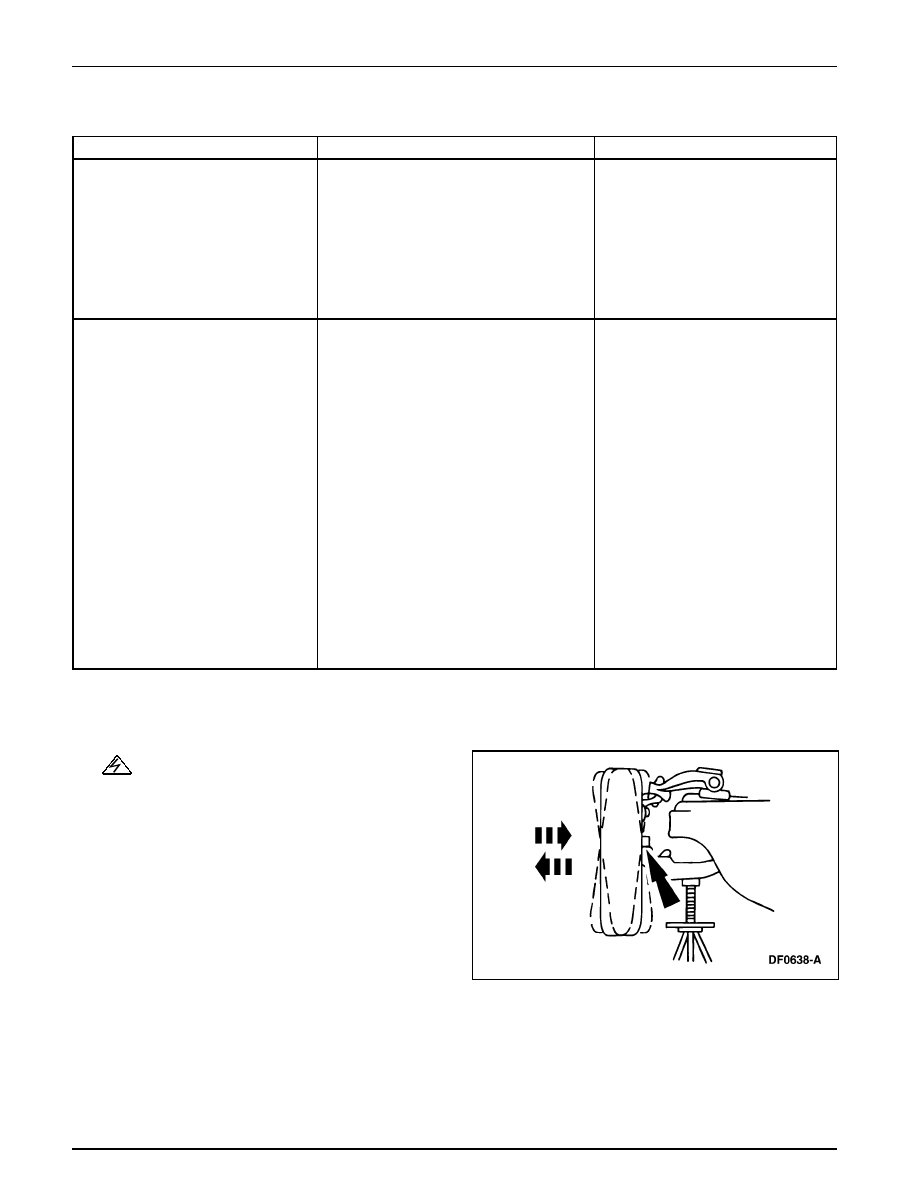

Mientras un ayudante hala y empuja la parte inferior del
neumático, observe el movimiento relativo entre el muñón
inferior y la junta de rótula del brazo inferior de la
suspensión delantera (3050). Cualquier movimiento que
exceda las especificaciones indica un desgaste o daño en
la junta de rótula inferior.

Instale una nueva junta de rótula, según sea necesario.
Para información adicional, refiérase a la Sección
204-01A o 204-01B.

DIAGNOSTICO Y PRUEBA (Continuación)

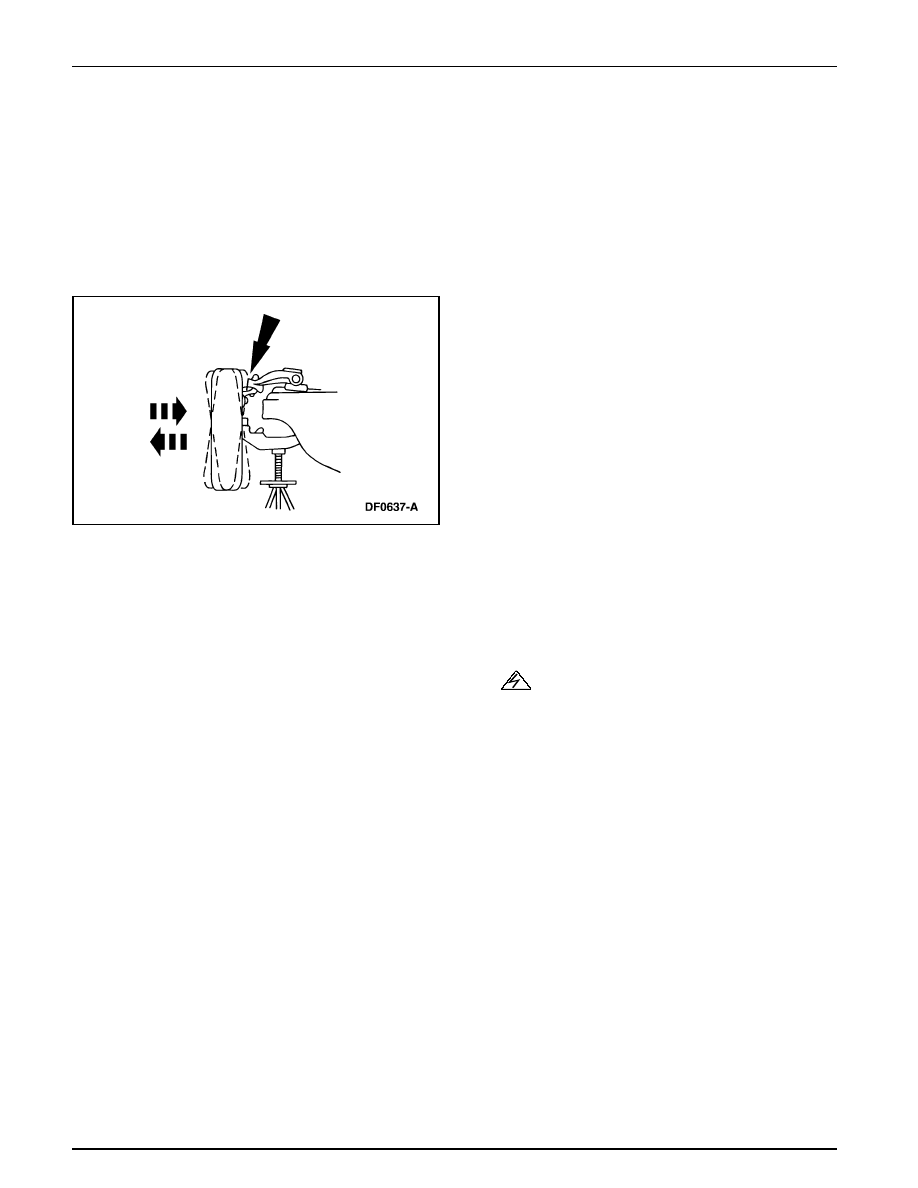

Mientras un ayudante hala y empuje la parte superior del
neumático, observe el movimiento relativo entre el muñón
superior y la junta de rótula superior. El movimiento que
exceda las especificaciones indica desgaste o daño de la
junta de rótula superior o que el perno de retención de la
junta está flojo. Apriete el perno de retención y la tuerca
según sea necesario. Instale una nueva junta de rótula si
es necesario. Para información adicional, refiérase a la
Sección 204-01A o 204-01B.

PROCEDIMIENTOS GENERALES

Inspección de Cojinetes de Ruedas

ADVERTENCIA: Se debe cortar el suministro

Levante el vehículo hasta que las ruedas se separen de
piso. Para información adicional, refiérase a la Sección
100-02.

Nota: Asegúrese de que la rueda gira libremente, y las
almohadillas de los frenos están suficientemente retraídas
para permitir el movimiento del conjunto de rueda y
neumático.

Agarre cada neumático delantero por la parte superior e
inferior y muévalo hacia dentro y fuera, mientras quita el
peso del neumático del cojinete de la rueda.
