Suspensión Delantera – 4x2

204-01A-7

204-01A-7

Suspensión Delantera (Continuación)

8.

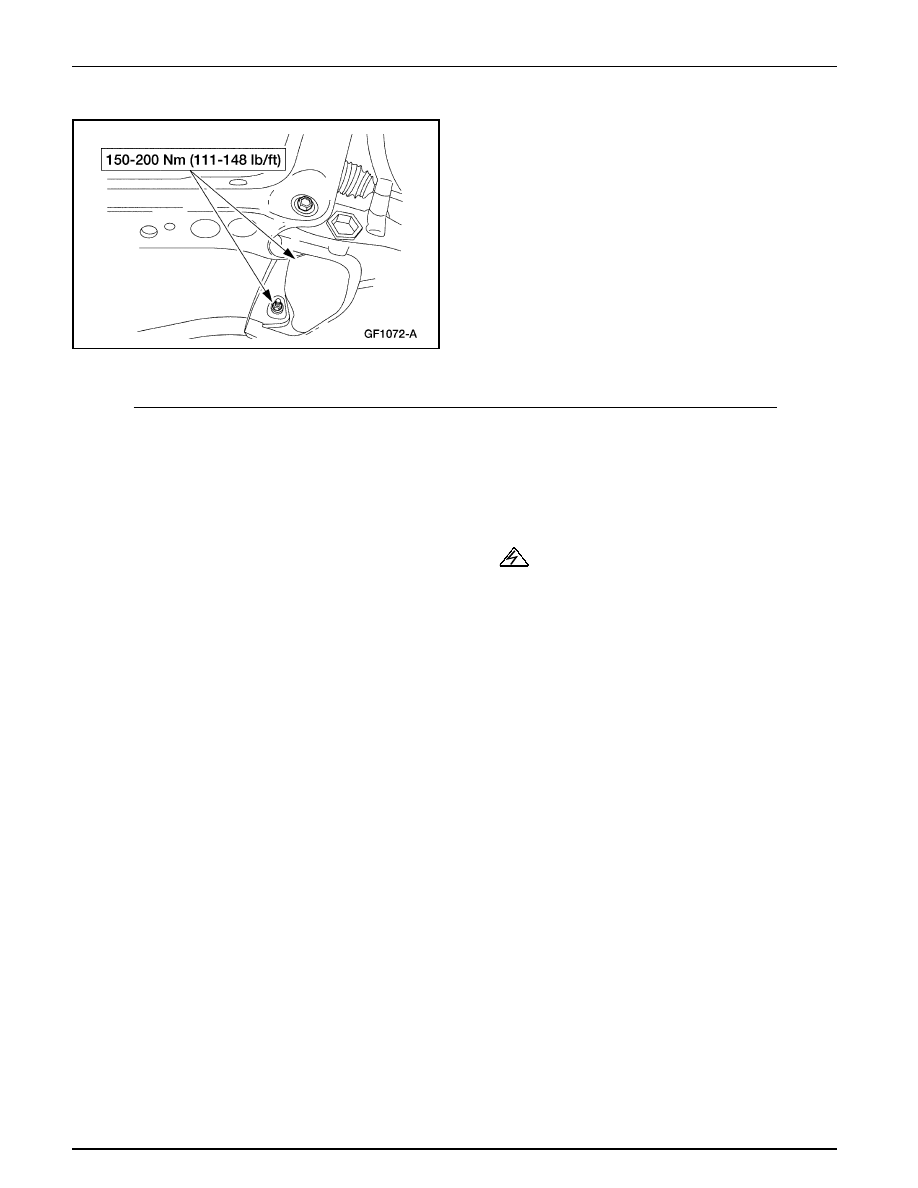

Apriete las tuercas del brazo inferior de la suspensión
delantera.

9.

 Inspeccione y ajuste la alineación del tren delantero; para
información adicional, refiérase a la Sección 204-00.

Brazo – Superior

Remoción

1.

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o remolque.
Esto puede ser llevado a cabo poniendo el interruptor
del sistema, localizado en el área de almacenamiento
del gato, en la posición de off. Si este procedimiento es
omitido, se puede producir la inesperada inflación o
deflación de los resortes de aire, que puede impulsar
el vehículo durante las operaciones arriba
mencionadas.

Levante el vehículo en un puente elevador; para
información adicional, refiérase a la Sección 100-02.

2.

Remueva el conjunto de rueda y neumático; para
información adicional, refiérase a la Sección 204-04.

3.

Utilice un pedestal de soporte apropiado para soportar el
brazo inferior de la suspensión (3078).

Suspensión Delantera – 4x2

204-01A-8

204-01A-8

Suspensión Delantera (Continuación)

Instalación

4.

CUIDADO: Para evitar posibles daños al vástago

de pivote (3105), no permita que el componente se
incline antes de remover el perno de retención y la
tuerca.

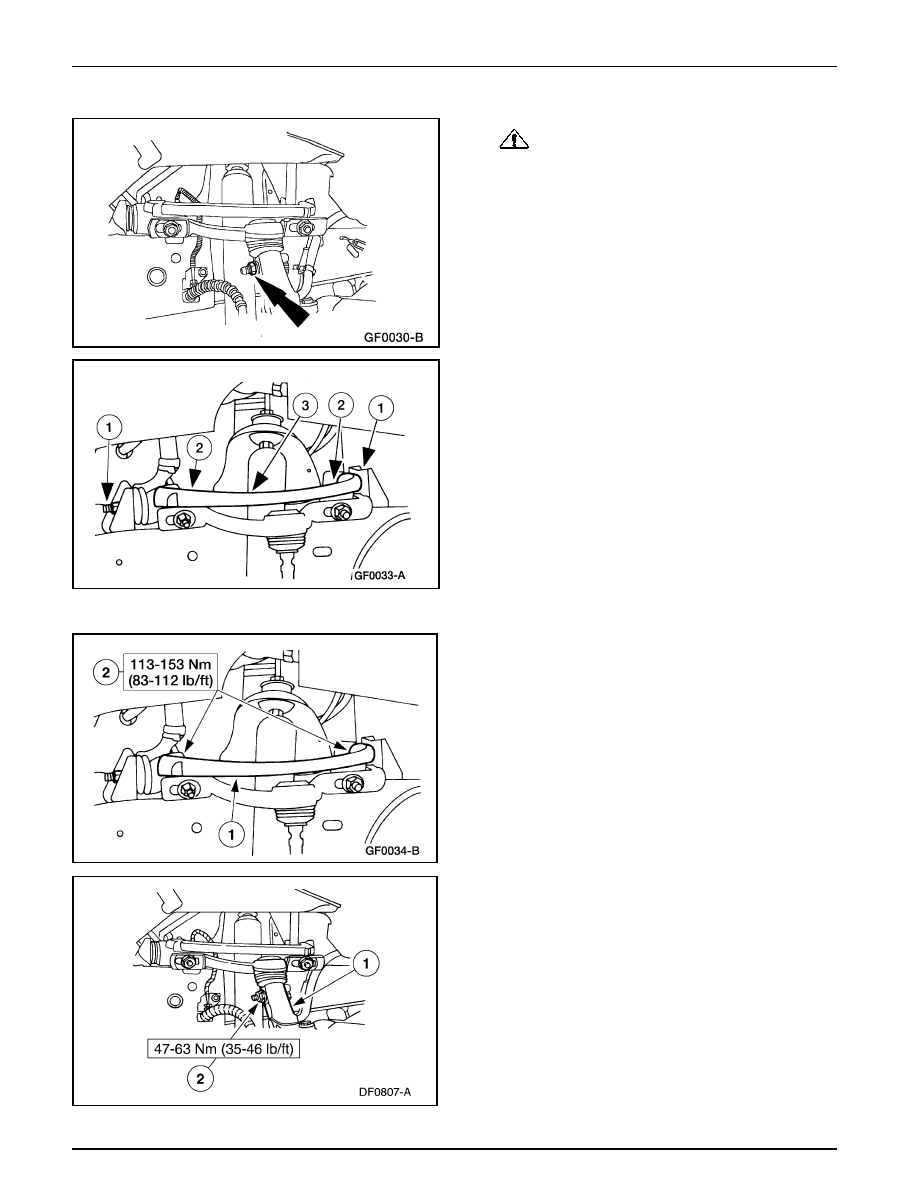

Remueva el perno de retención y la tuerca del vástago de
pivote de la rueda delantera.

5.

Remueva el brazo superior de suspensión delantera.

1

Remueva las dos tuercas.

2

Remueva los dos pernos.

3

Remueva el brazo superior de suspensión delantera.

1.

Instale el brazo superior de suspensión delantera.

1

Sitúe el brazo superior de la suspensión delantera.

2

Instale los dos pernos y sus tuercas.

2.

Instale el perno de retención y la tuerca en el vástago de
pivote de la rueda delantera.

1

Sitúe el vástago de pivote.

2

Instale el perno de retención y la tuerca.

Suspensión Delantera – 4x2

204-01A-9

204-01A-9

Suspensión Delantera (Continuación)

3.

Remueva el pedestal de soporte de debajo del brazo
inferior de suspensión delantera.

4.

Instale el conjunto de rueda y neumático; para información
adicional, refiérase a la Sección 204-04.

5.

Nota: Si el vehículo está equipado con suspensión de aire,
reactive el sistema poniente el interruptor de la suspensión
en la posición de on.

Baje el vehículo.

6.

Inspeccione la altura de marcha delantera; para
información adicional, refiérase a Altura de Marcha, en
esta sección.

7.

Inspeccione y ajuste la alineación del tren delantero; para
información adicional, refiérase a la Sección 204-00.

Remoción

1.

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o remolque.
Esto puede ser llevado a cabo poniendo el interruptor
del sistema, localizado en el área de almacenamiento
del gato, en la posición de off. Si este procedimiento es
omitido, se puede producir la inesperada inflación o
deflación de los resortes de aire, que puede impulsar
el vehículo durante las operaciones arriba mencionadas.

Levante el vehículo en un puente elevador; para
información adicional, refiérase a la Sección 100-02.

Barra y Articulación – Delantera

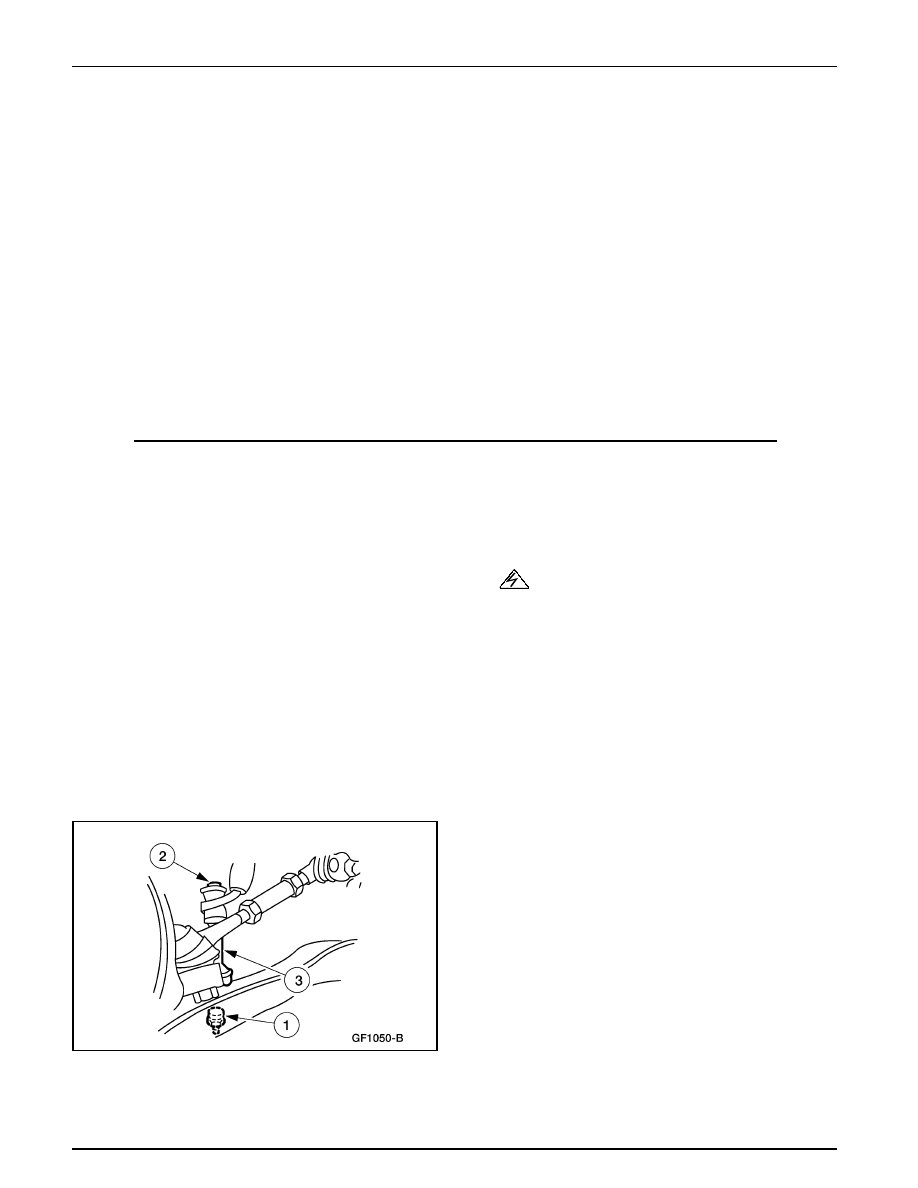

2.

Remueva las articulaciones de la barra estabilizadora.

1

Remueva la tuerca de articulación.

2

Remueva el perno de articulación.

3

Remueva el espaciador.

Suspensión Delantera – 4x2

204-01A-10

204-01A-10

Suspensión Delantera (Continuación)

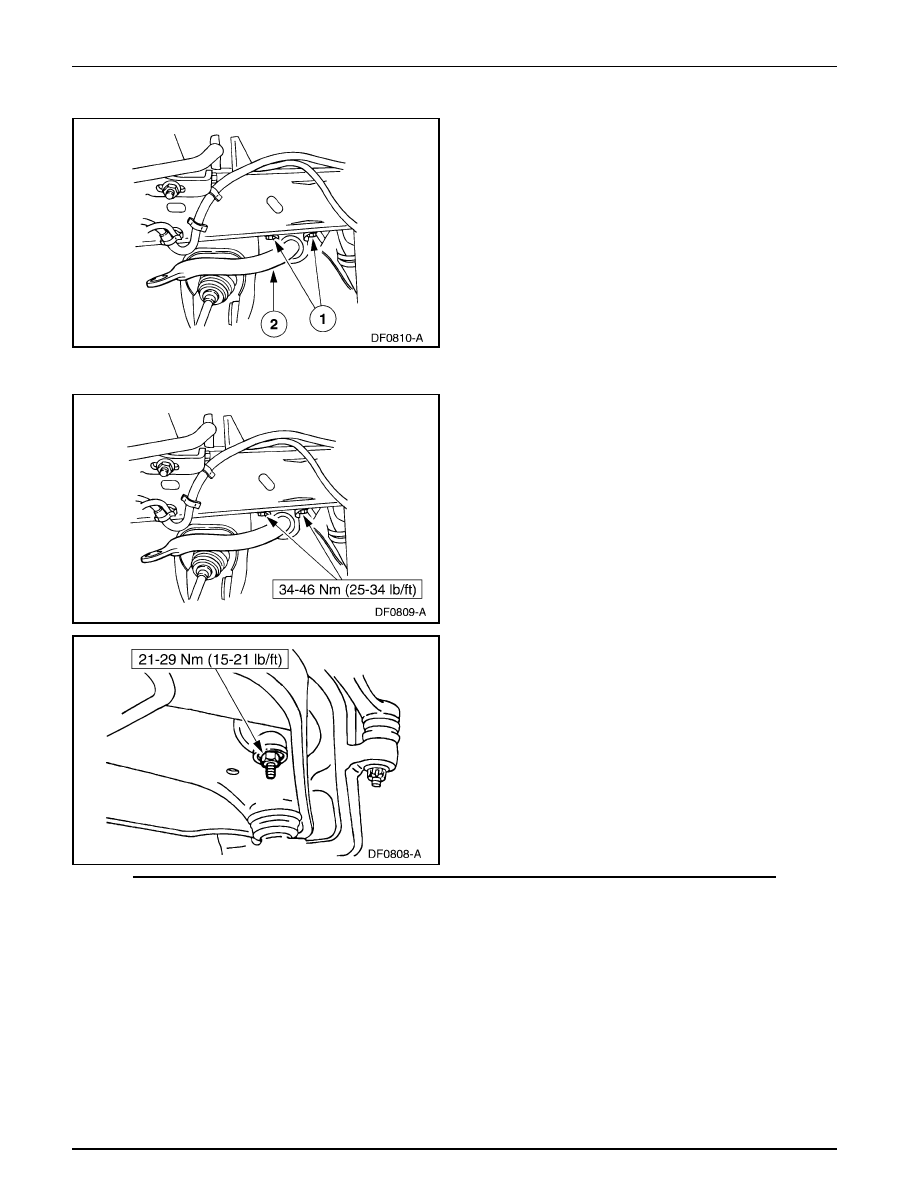

3.

Remueva la barra estabilizadora delantera (5482).

1

Remueva los cuatro pernos de soporte del la barra
estabilizadora (dos en cada lado).

2

Remueva la barra estabilizadora.

Instalación

1.

Nota: En el caso de que los tornillos auto-roscantes no
puedan ser instalados, hay a disposición un kit con tuercas
tipo mariposa; para mayor información consulte el
departamento de repuestos.

Siga el procedimiento de remoción en orden inverso.
