Suspensión Delantera – 4x2

204-01A-19

204-01A-19

Suspensión Delantera (Continuación)

1

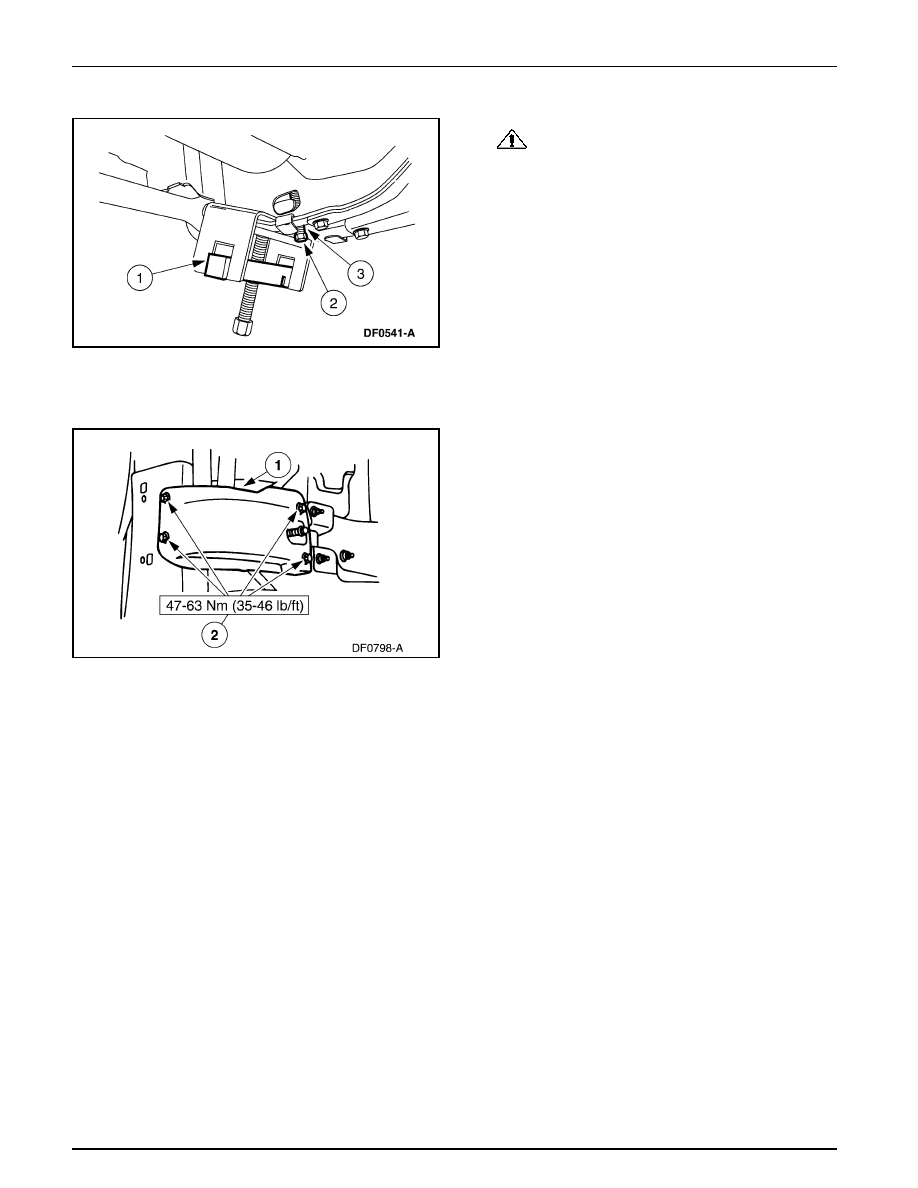

Instale la Herramienta de Barra de Torsión y los
adaptadores.

2

Apriete la Herramienta de Barra de Torsión hasta
que se puede instalar el nuevo perno de ajuste y la
tuerca.

3

Atornille el perno de ajuste hasta alcanzar el ajuste
preliminar (longitud registrada del antiguo perno).

3.

CUIDADO: El perno de ajuste de la barra de

torsión está recubierto con adhesivo seco y debe ser
reemplazado si es aflojado o removido. Si este
procedimiento no se cumple se puede aflojar el perno
de ajuste durante la operación y causar la pérdida de
la alineación del vehículo.

Precargue la barra de torsión.

4

Instale la tapa de la barra de torsión.

1

Sitúe la tapa.

2

Instale los tornillos.

5.

Nota: Si el vehículo está equipado con suspensión de aire,
reactive el sistema poniendo el interruptor correspondiente
en la posición de on.

Baje el vehículo.

6.

Ajuste la altura de marcha; para información adicional,
refiérase a Altura de Marcha, en esta sección.

7.

Verifique la alineación; para información adicional,
refiérase a la Sección  204-00.

1.

Conduzca el vehículo a una plataforma de elevación.

PROCEDIMIENTOS GENERALES

Altura de Marcha

Suspensión Delantera – 4x2

204-01A-20

204-01A-20

2.

Sacuda el tren delantero y la suspensión trasera para
normalizar la altura de marcha estática del vehículo.

PROCEDIMIENTOS GENERALES (Continuación)

3.

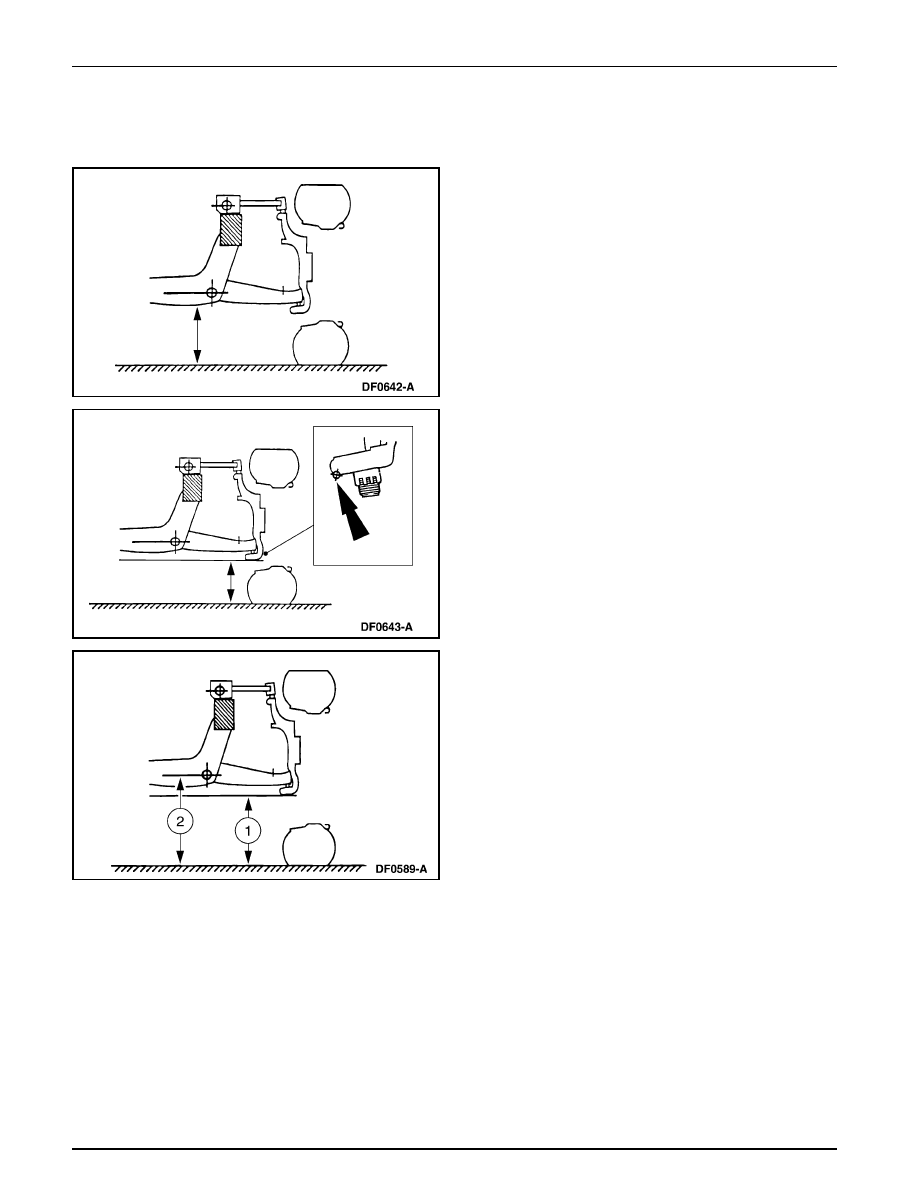

Mida la distancia entre la línea central del perno del buje
del brazo inferior de la suspensión delantera y la superficie
de la plataforma. Anote la medida.

4.

Mida la distancia entre el vástago de pivote de rueda
delantera (punto inferior) y la plataforma. Anote la
medida.

5.

Determine la altura de marcha.

•

Sustraiga la medida 1 de la medida 2. Esta es la altura
de marcha.

Suspensión Delantera – 4x2

204-01A-21

204-01A-21

6.

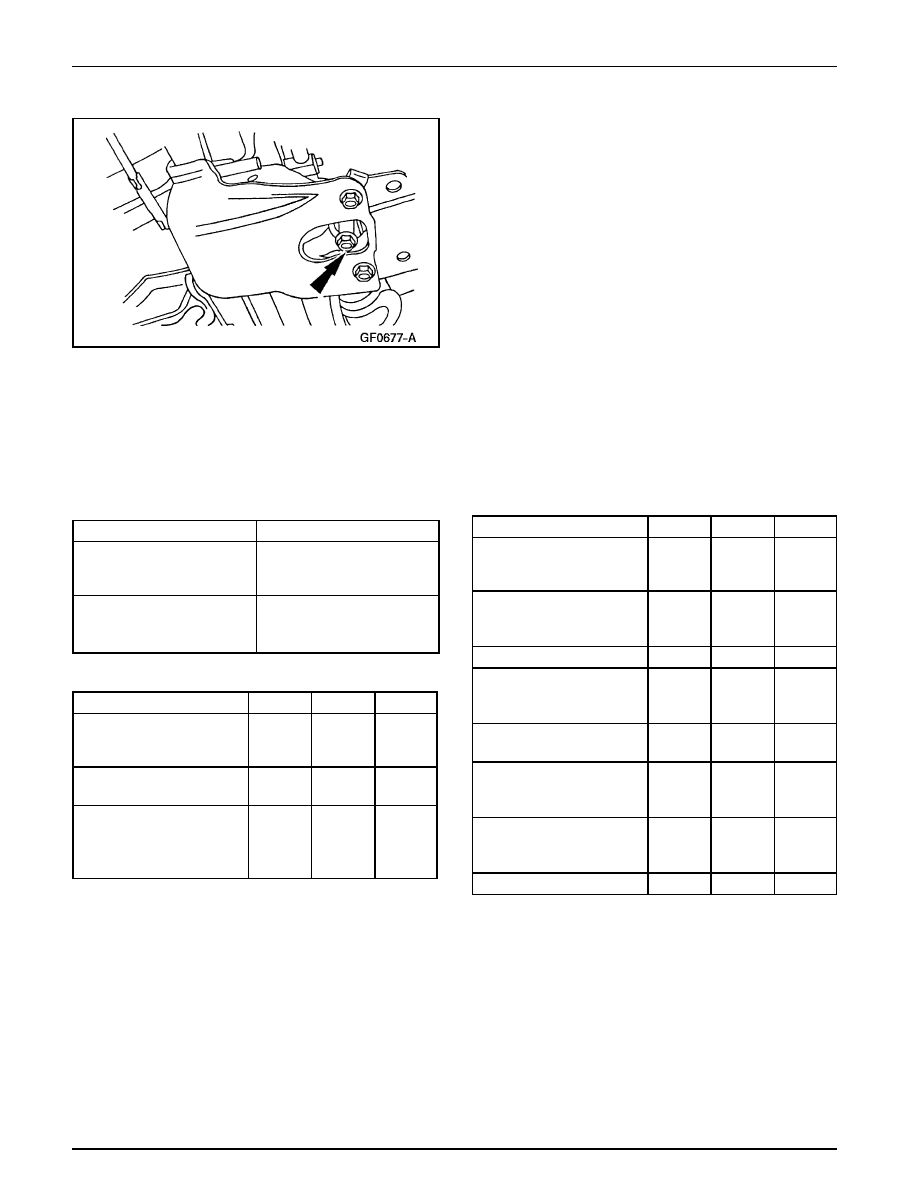

Nota:  El perno de ajuste de la barra de torsión está
recubierto con adhesivo que desaparece después del
desmontaje. Si el sistema de barra de torsión es desarmado
o el perno de ajuste de la barra de torsión es removido,
instale nuevo perno de ajuste de barra de torsión cuando
rearme.

Ajuste las barras de torsión (altura) según sea necesario
apretando o aflojando el perno de ajuste de la barra de
torsión.

•

Apriete el perno de ajuste de la barra de torsión para
aumentar el torque o la altura.

•

Afloje el perno de ajuste de la barra de torsión para
reducir el torque o la altura.

PROCEDIMIENTOS GENERALES (Continuación)

Pernos y Tuercas de Pivote

150-200

111-148

—

de Brazo Inferior de
Suspensión Delantera

Tuercas de Amortiguador

21-29

15-21

—

Delantero al Brazo Inferior

Tuerca de Vástago de

 113-153

83-113

—

Pivote de Rueda Delantera
a la Articulación de Rótula
Inferior

ESPECIFICACIONES

Altura de Marcha con

90-111 (3.58-4.37)

 Componentes Originales
en la Suspensión mm (pulg)

Altura de Marcha con Nuevos

110-116 (4.33-4.56)

Componentes en la Suspensión
mm (pulg)

Especificaciones Generales

Item

Especificación

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Tuerca de Vástago de Pivote

47-63

35-46

—

de Rueda Delantera a la Junta
de Rótula Superior

Pernos del Soporte de la

34-46

25-34

—

Barra Estabilizadora
Delantera

Tuerca de Extremo de Tirante

60-80

44-59

—

Perno del Sensor de

7-11

—

62-97

Anti-Bloqueo de Frenos
Delantero

Tornillos de la Tapa de la

47-63

35-46

—

Barra de Torsión

Tuercas de la Articulación

21-29

15-21

—

de la Barra Estabilizadora
Delantera

Pernos y Tuercas del  Brazo

113-153

83-112

—

Superior de la Suspensión
Delantera

Tuercas de las Ruedas

135

100

—

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Suspensión Delantera — 4x4

204-01B-1

204-01B-1

Tabla Manual de Contenido

SECCION 204-01B Suspensión Delantera – 4x4

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCION Y OPERACION

Suspensión Delantera – AWD (4x4) ................................................................................................  204-01B-2

DIAGNOSTICO Y PRUEBA

Suspensión Delantera – 4x4 ............................................................................................................  204-01B-3

Suspensión Delantera

Brazo – Inferior ..............................................................................................................................  204-01B-13
Brazo – Superior ............................................................................................................................  204-01B-13
Junta de Rótula ..............................................................................................................................  204-01B-13
Barra – Estabilizadora ....................................................................................................................  204-01B-12
Barra – Torsión ...............................................................................................................................  204-01B-13
Bujes – Brazo de Control ...............................................................................................................  204-01B-12
Cubo de Rueda ................................................................................................................................  204-01B-3
Muñón de Rueda ..............................................................................................................................  204-01B-7
Espárragos de Ruedas .....................................................................................................................  204-01B-6

PROCEDIMIENTOS GENERALES

Altura de Marcha ............................................................................................................................  204-01B-13

ESPECIFICACIONES ........................................................................................................................  204-01B-13
