Ford Galaxy / Ford S-MAX. Manual - part 795

Exterior Lighting - Front Fog Lamp—VIN
Plate Body Style Code: S

S-MAX/Galaxy 2006.5 (02/2006-)



Print



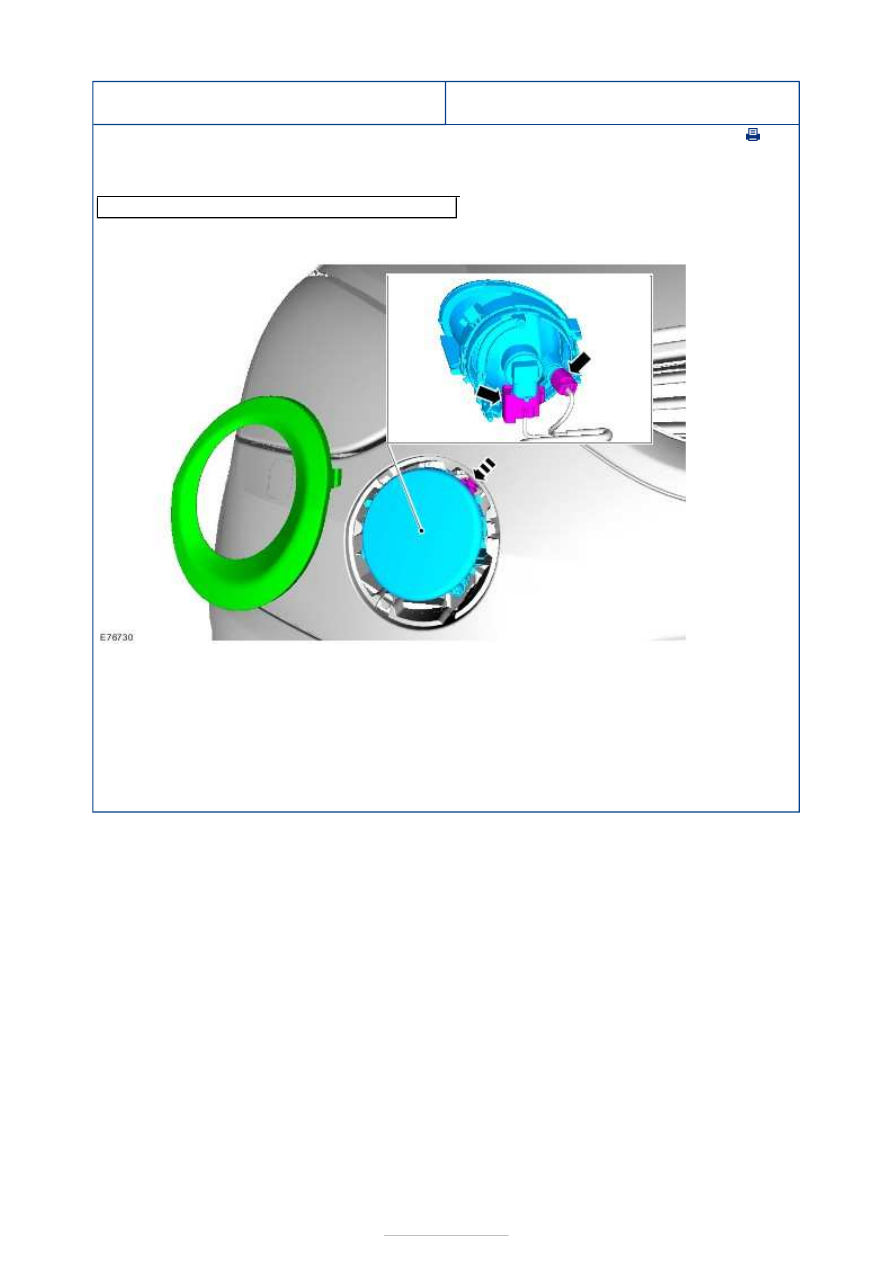

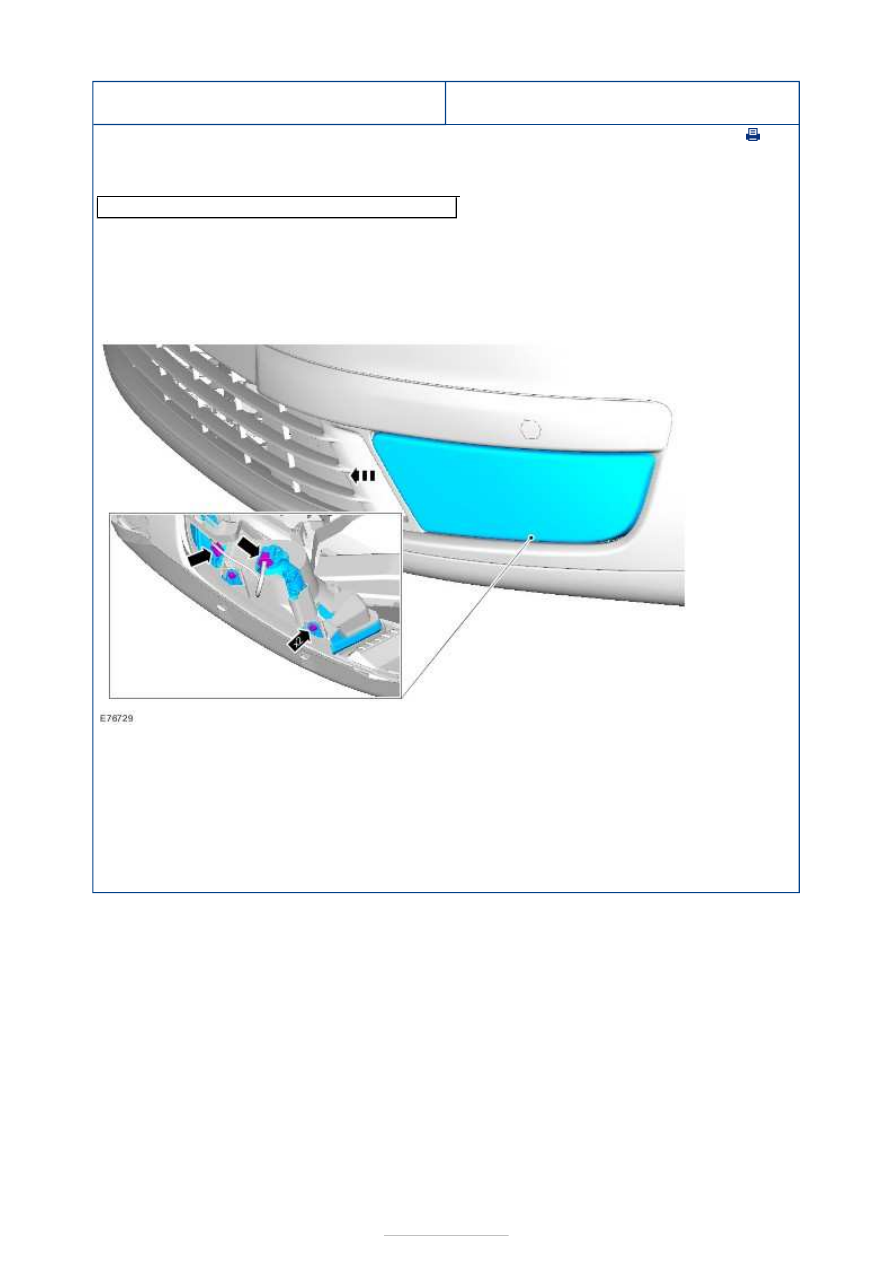

Removal and Installation

General Equipment

Removal

Installation

Headlamp beam setter

1.

1. Install the components in reverse order.

2. Adjust the fog lamp beam alignment.

Refer to:

Front Fog Lamp Adjustment

 (417-01

Exterior Lighting, General Procedures).
General Equipment:

Headlamp beam setter





Exterior Lighting - Front Fog Lamp—VIN
Plate Body Style Code: M

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Installation

Headlamp beam setter

1. Raise vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

1. To install, reverse the removal procedure.

2. Adjust the front fog lamps.

Refer to:

Front Fog Lamp Adjustment

 (417-01

Exterior Lighting, General Procedures).
General Equipment:

Headlamp beam setter





Exterior Lighting - Stoplamp Switch—LHD
FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



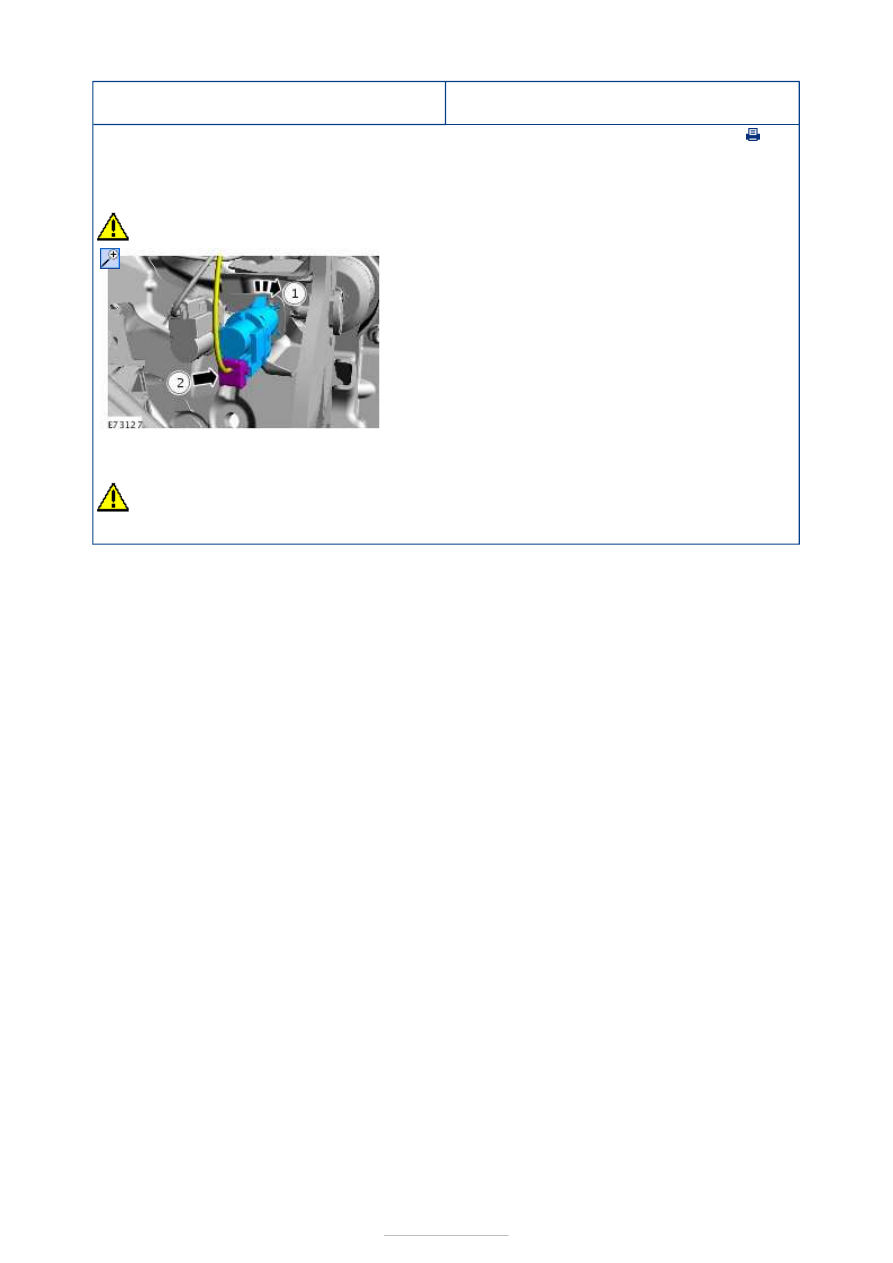

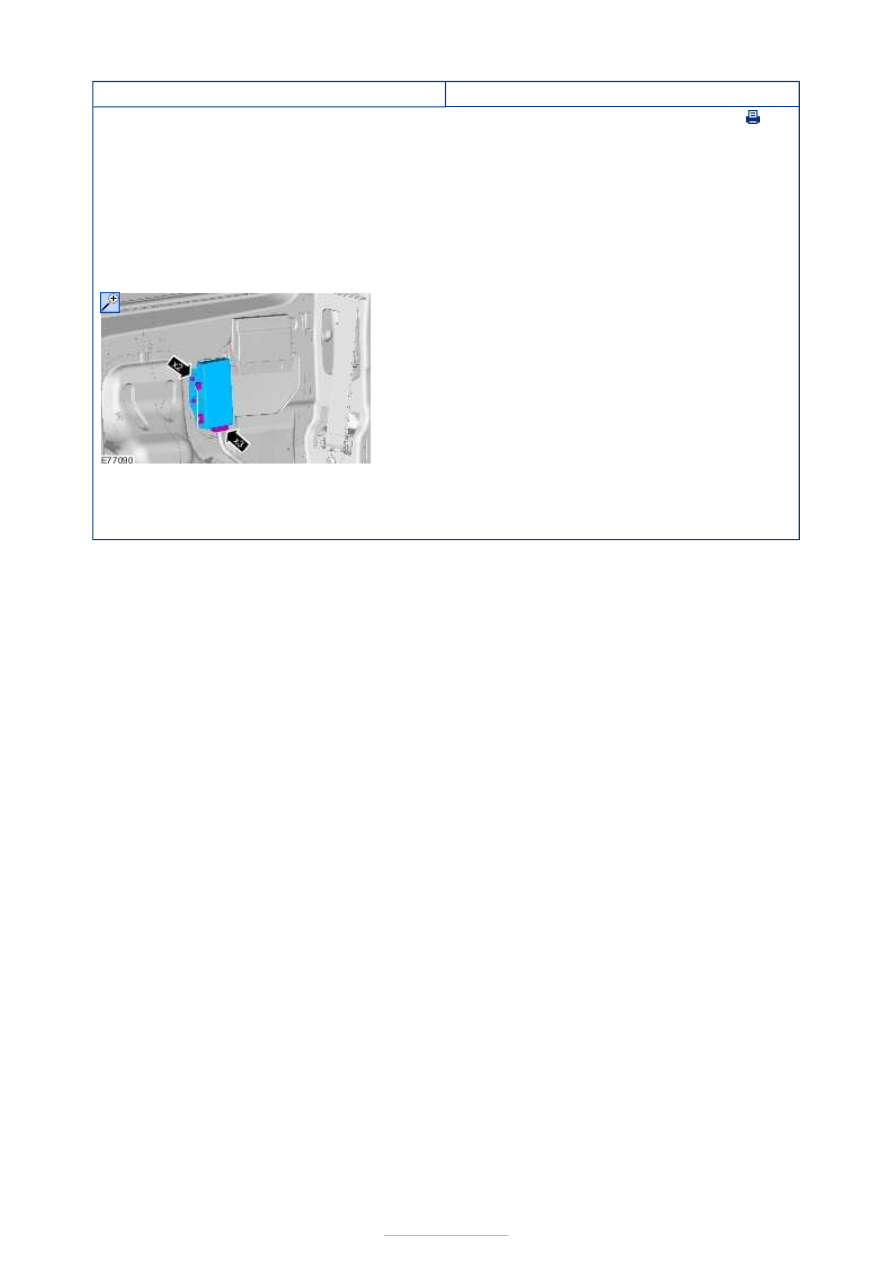

Removal and Installation

Removal

CAUTION: The brake pedal must remain in the rest position.

Installation

CAUTION: The brake pedal must remain in the rest position.

1.

1. To install, reverse the removal procedure.



Exterior Lighting - Trailer Module

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Remove the luggage compartment right-hand

side trim.

Refer to: Verkleidung - Laderaum (501-05,
Removal and Installation).

2.

1. Install the components in reverse order.
