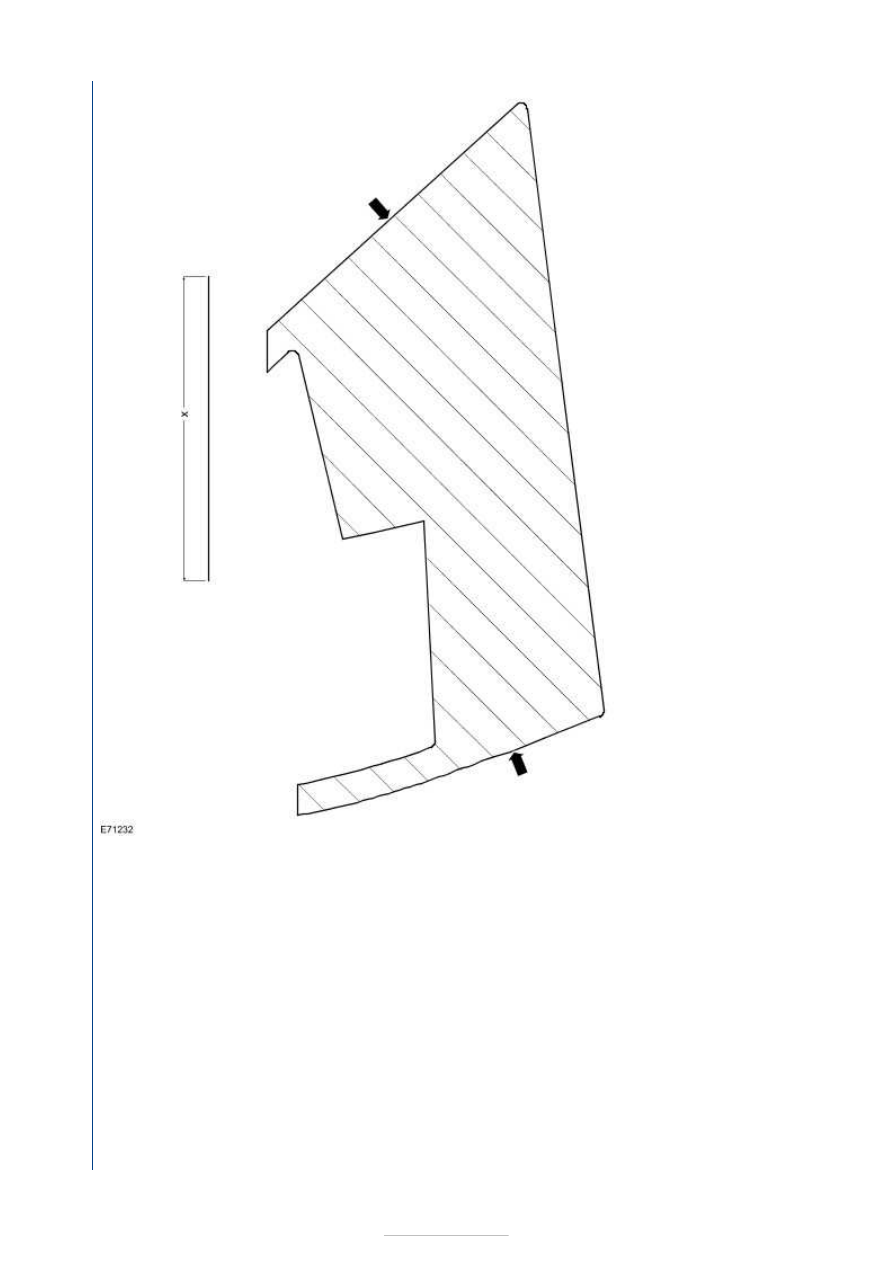

22. Template

for RHD
vehicles,
right-
hand
headlamp

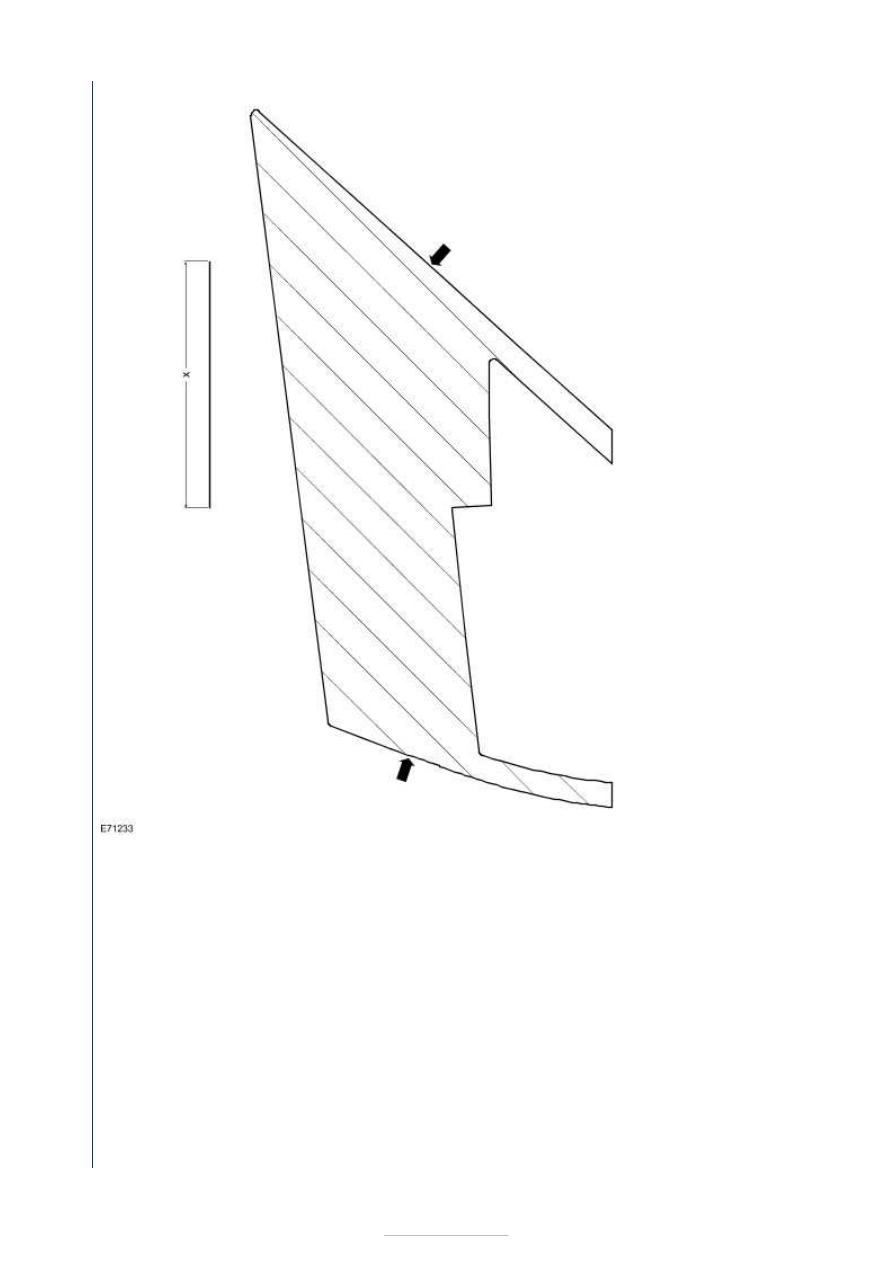

23. Template

for RHD
vehicles,
left-hand
headlamp





Exterior Lighting - Headlamp Masking—
Vehicles With: Cornering Lamps

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

1. Print out the corresponding templates at the end of

this operation.

2. Measure dimension X on the printout of the

template.

3. Calculate the enlargement/reduction factor Y for

the photocopier using the following formula:
Y=Z÷X×100.

4.

X = measurement on the printout of the
template in mm
Y = enlargement/reduction factor in %
Z = original dimension in mm = 100

5. Enlarge/reduce the printout with a photocopier by

the calculated percentage.

6. Compare dimension X on the photocopy with the

original dimension.

7. Cut out the prepared template for the headlamp.

8. Align the template on the lens of the headlamp.

9.

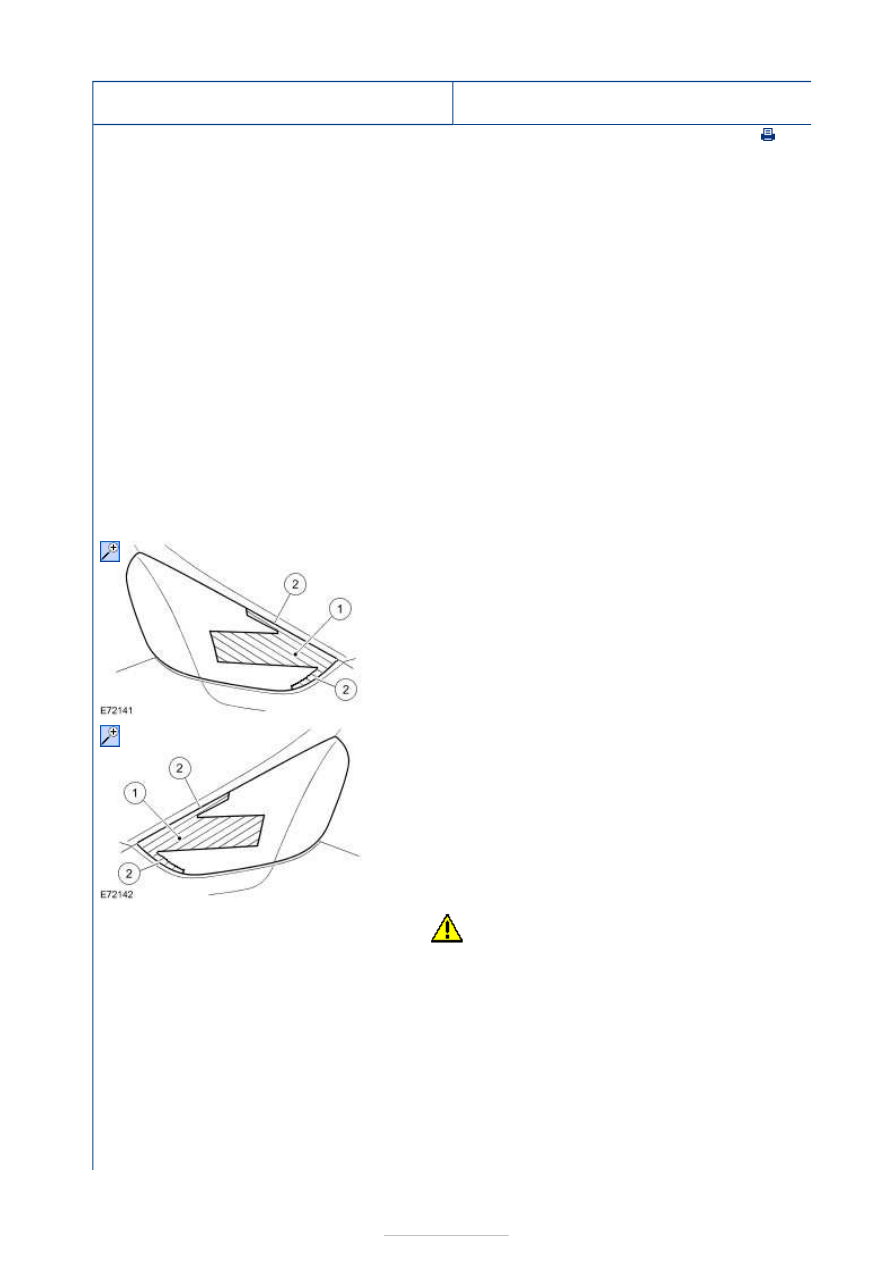

1. Template
2. Alignment edges on the headlamp lens

10. Align the template on the lens of the headlamp.

11.

1. Template
2. Alignment edges on the headlamp lens

12.

CAUTION: Take extra care not to scratch

the headlamp lens.

Copy the outline of the template with a suitable
pen onto the headlamp lens.

13. Remove the template.

14. Mask the marked area with opaque black adhesive

tape.

15. Repeat steps 12 to 14 for the headlamp on the

other side.

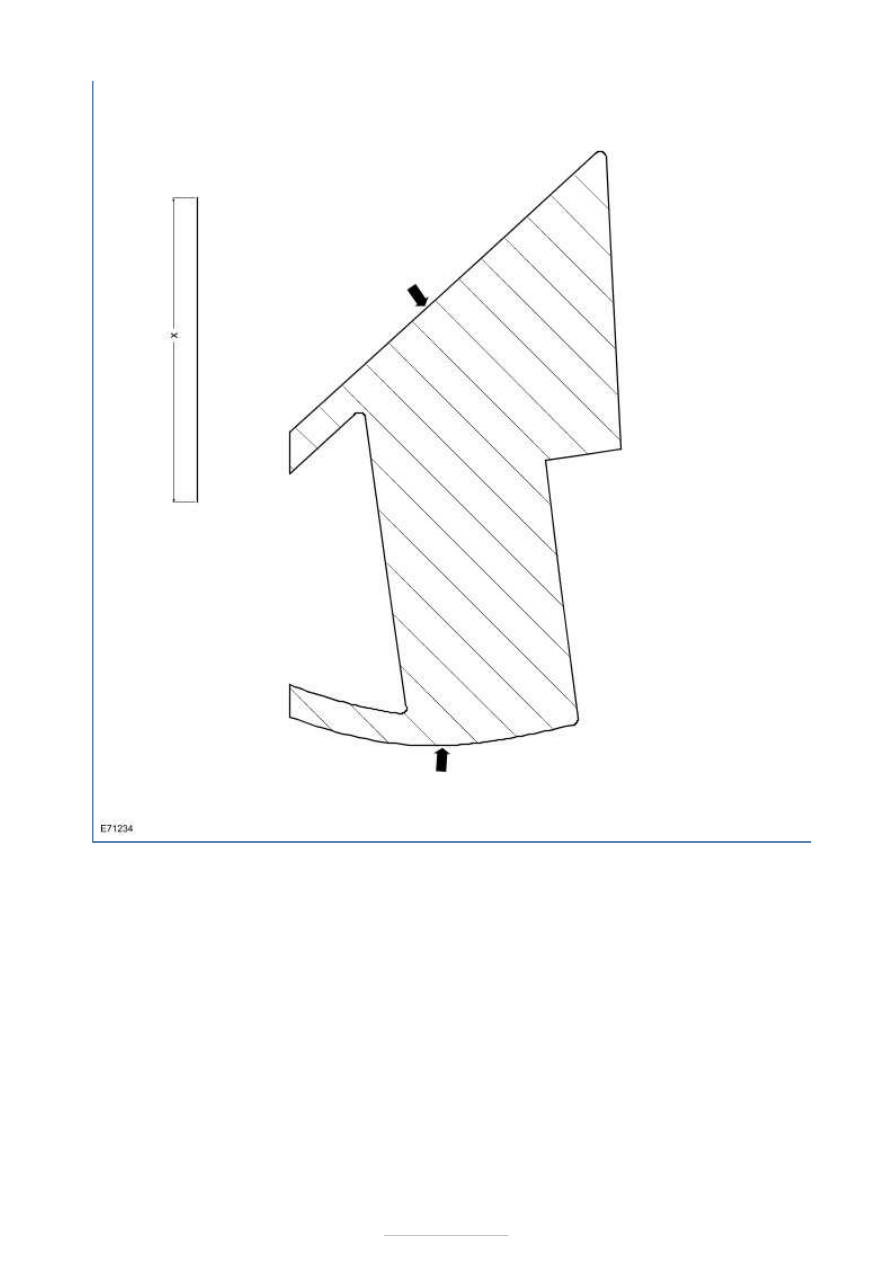

16. Template

for the
