INSTALL A NEW TRM. CHECK system operates correctly If the concern
persists, continue fault finding on the trailer. CHECK system operates
correctly

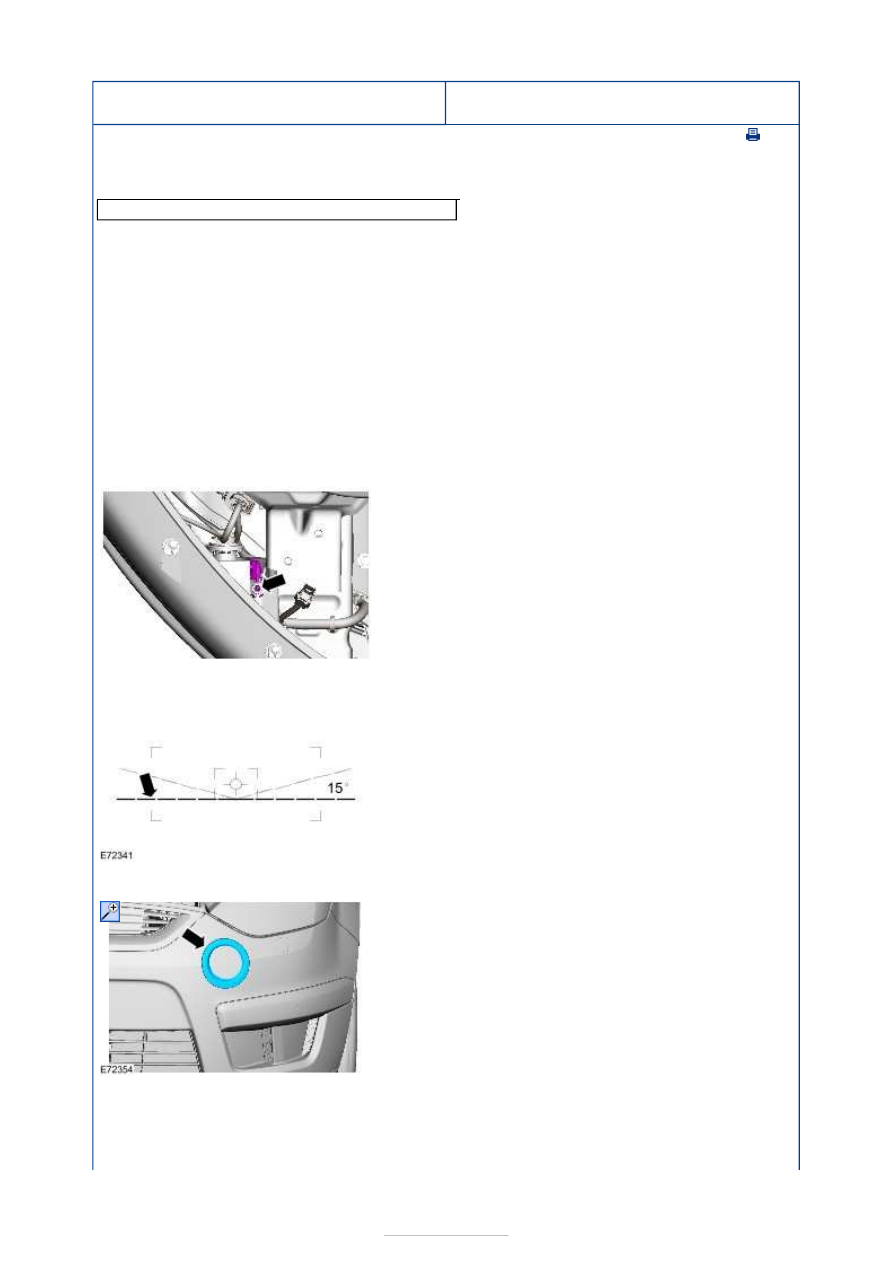

Exterior Lighting - Front Fog Lamp
Adjustment

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

General Equipment

All vehicles

Vehicle with chassis code (type plate): M

Vehicle with chassis code (type plate): S

Headlamp beam setter

1. Place the vehicle on a level surface.

2. Ensure that the tire pressures are to specification

and that the vehicle is not overloaded.

3. Switch on the front fog lamps.

4. Set the measuring screen of the beam setting

equipment to the correct front fog lamp
adjustment setting.

General Equipment:

Headlamp beam setter



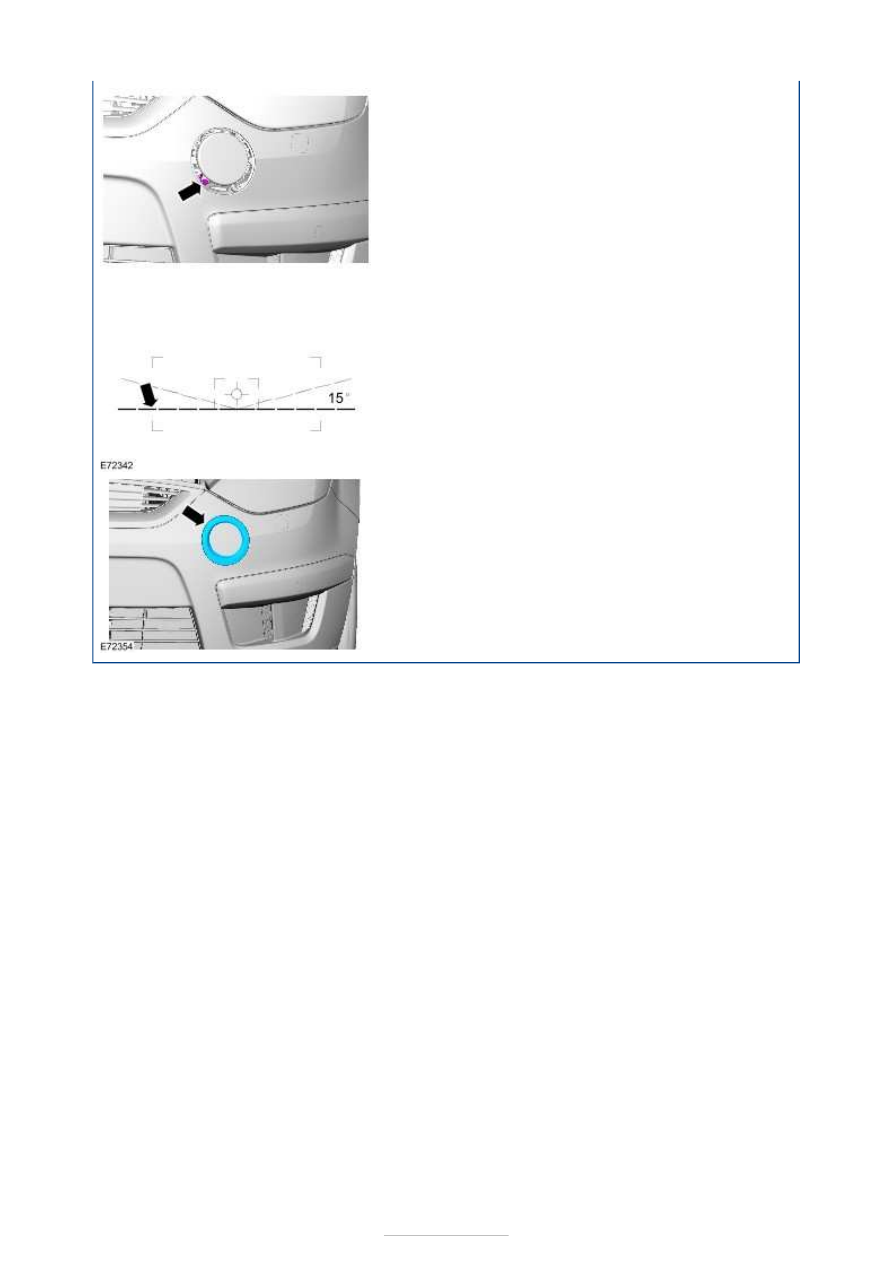

5. Adjust the fog lamp so that the light/dark

boundary touches the horizontal line.

6.

7. Adjust the fog lamp so that the light/dark

boundary touches the horizontal line.





8.





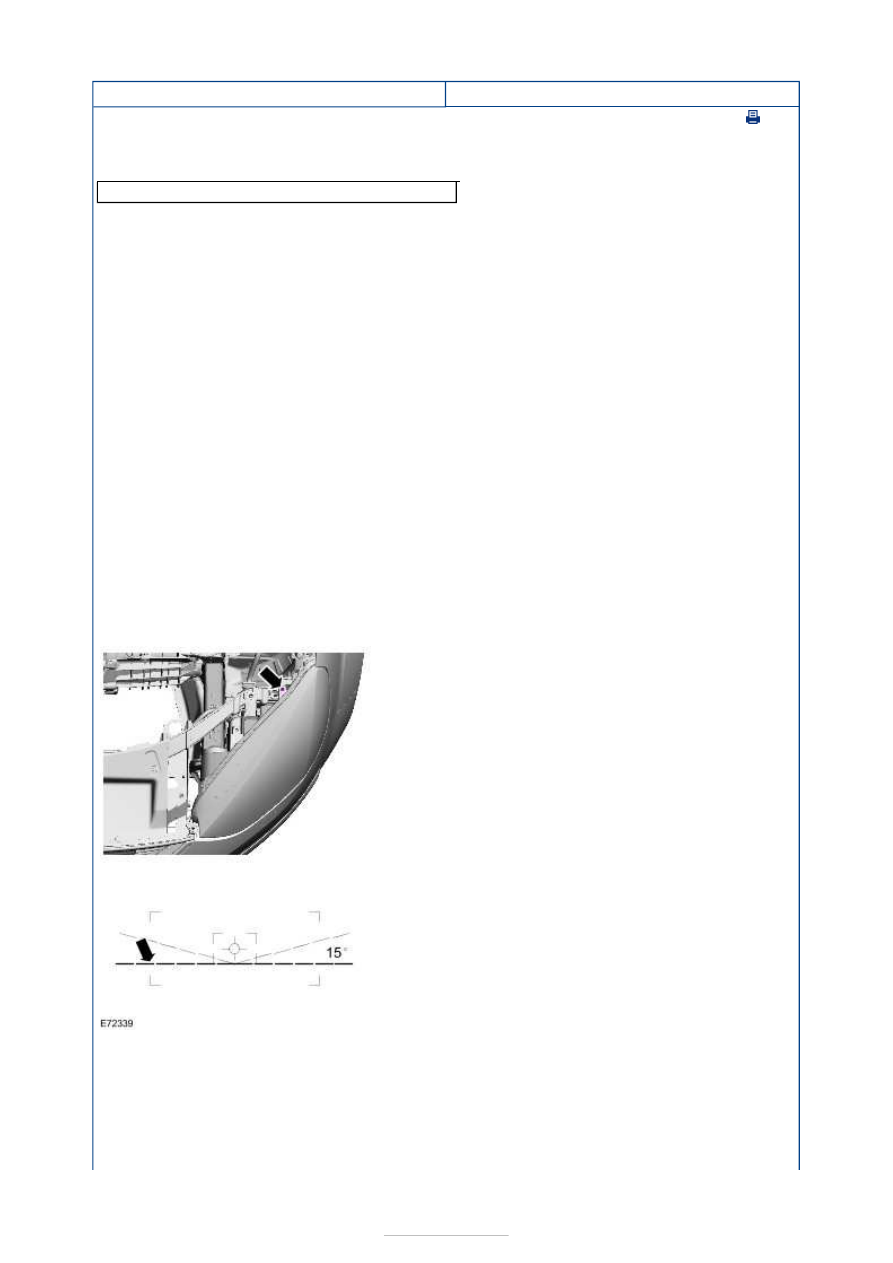

Exterior Lighting - Headlamp Adjustment

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

General Equipment

All vehicles

Vehicles with conventional headlamps

Vehicles with adaptive front lighting

All vehicles

Headlamp beam setter

1. Place the vehicle on a level surface.

2. Ensure that the tire pressures are to specification

and that the vehicle is not overloaded.

3. Repeatedly operate the headlamp leveling switch

and then set it to "0".

4. Use WDS to make certain that the front wheels

are in the straight ahead position.

5. Switch on dipped beam.

6. Set the measuring screen of the beam setting

equipment to the correct headlamp adjustment
setting.

Refer to:

Specifications

 (417-01 Exterior

Lighting, Specifications).
General Equipment:

Headlamp beam setter



7. Adjust the dipped beams so that the light/dark

boundary touches the horizontal line.

8.

NOTE: Some scattered light from the low
beam may lie above the 15 degree line.

Adjust the headlamps so that the rising line of
the boundary line lies at the intersection of
horizontal line and the 15 degree line (left-hand
drive vehicle shown).
