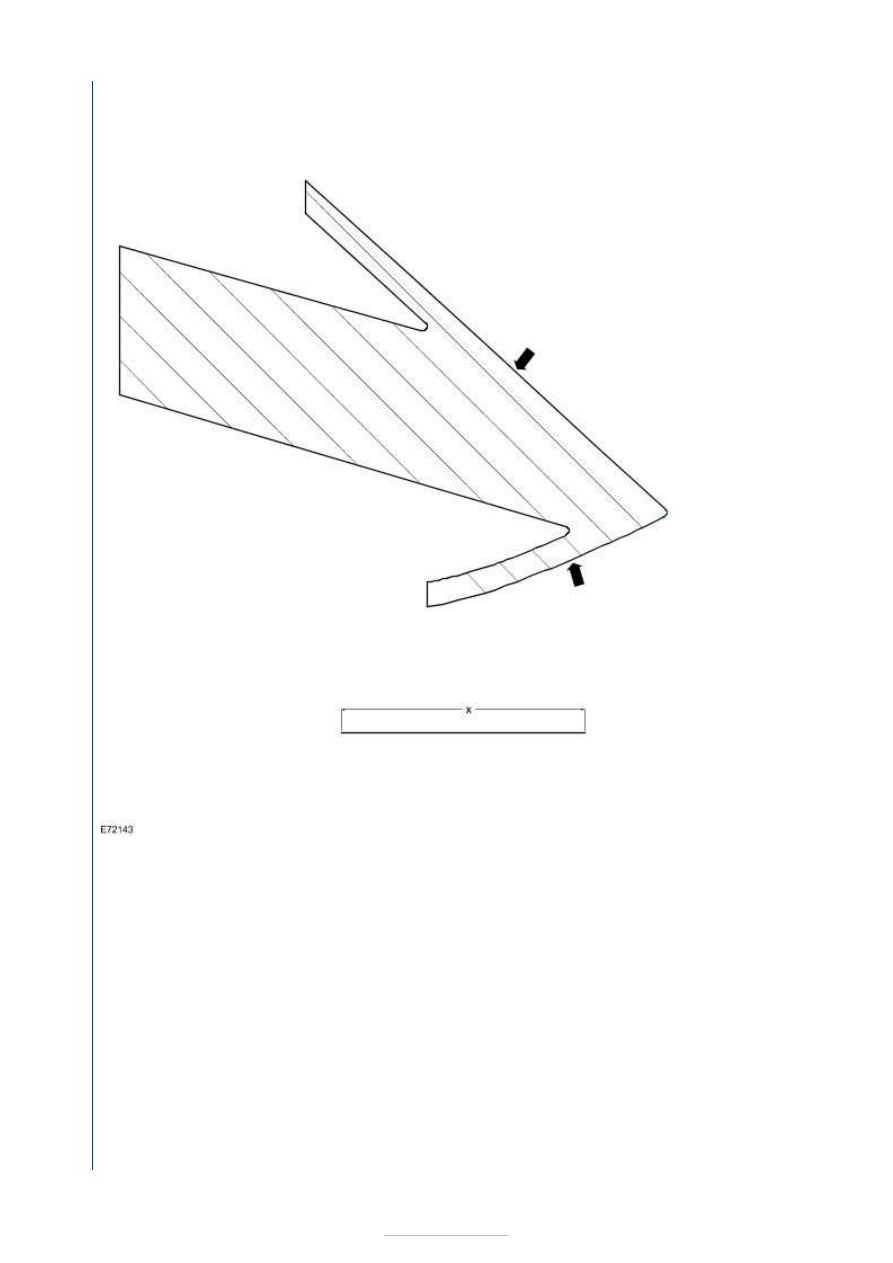

right-
hand
headlamp

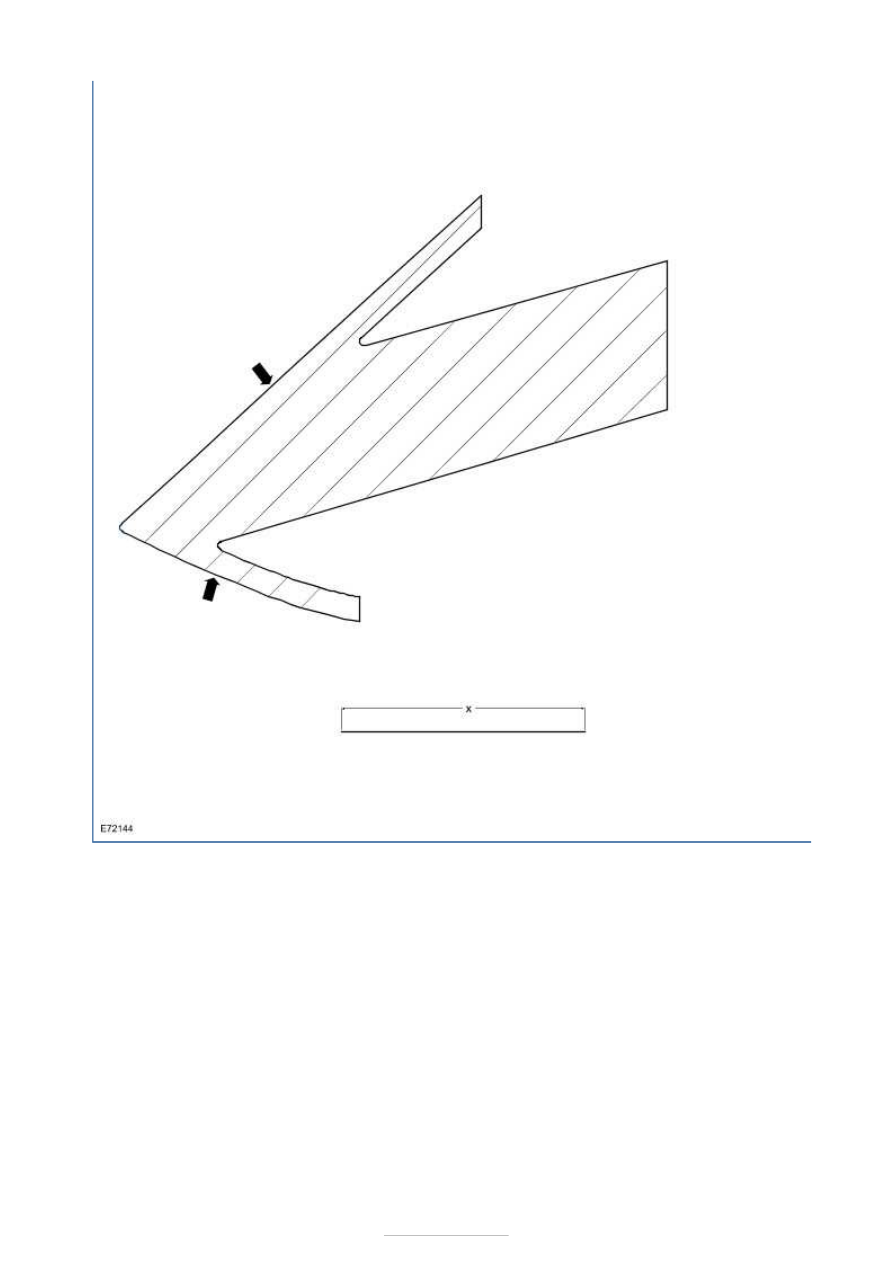

17. Template

for the
left-hand
headlamp





Exterior Lighting - Headlamp Bulb—
Vehicles With: High Intensity Discharge
Headlamps

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

WARNING: High voltage.

CAUTION: Make sure that the headlamps are not switched on with the headlamp bulb

electrical connectors disconnected.

Installation

WARNING: Safety goggles and gloves must be worn.

1. Remove headlamp.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

2.

3.

WARNING: Safety goggles and gloves

must be worn.

1. Install the components in reverse order.





Exterior Lighting - Headlamp Assembly

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1.

2. Torque: 4 Nm

1. To install, reverse the removal procedure.

2. Align headlamp beams.

Refer to:

Headlamp Adjustment

 (417-01 Exterior

Lighting, General Procedures).
