Ford Galaxy / Ford S-MAX. Manual - part 740

Information and Entertainment System -
Information and Entertainment System

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

1. 1. REFER to: (415-00 Information and Entertainment System - General Information)

Information and Entertainment System

 (Diagnosis and Testing),

Navigation System - Vehicles With: Travel Pilot EX

 (Diagnosis and Testing),

Navigation System - Vehicles With: Digital Versatile Disc (DVD) Navigation System



(Diagnosis and Testing),

Cellular Phone

 (Diagnosis and Testing).

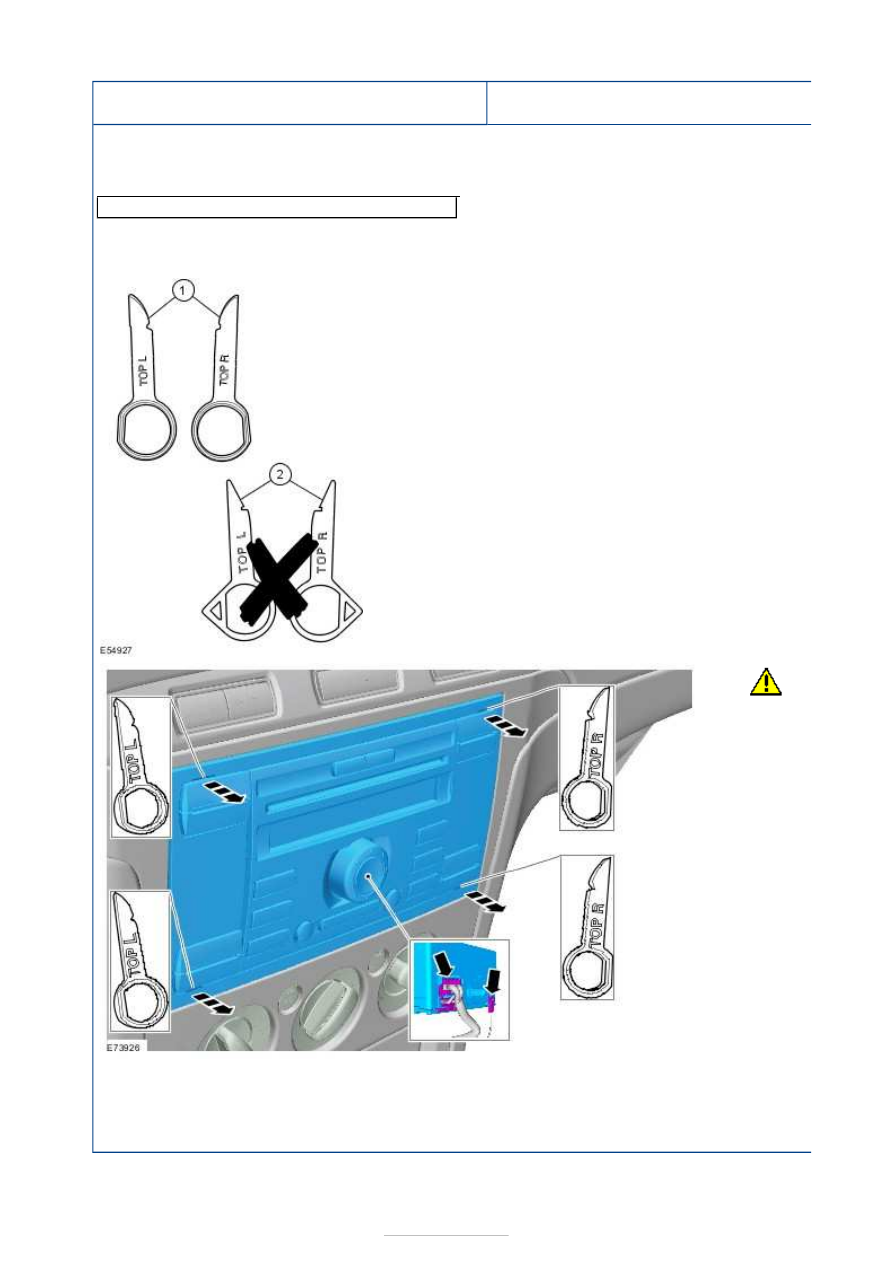

Information and Entertainment System - Audio
Unit—Vehicles Built Up To: 05/2007

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

General Equipment

Removal

NOTE: Make sure that any media is ejected from the unit.

Installation

Audio unit removal tools (GV3301)

1.

2.

CAUTION:

Take extra
care not to
damage the
wiring
harnesses.

General
Equipment:

Audio unit
removal tools
(GV3301)

3. Remove the audio unit removal tools from the audio unit.

1. To install, reverse the removal procedure.





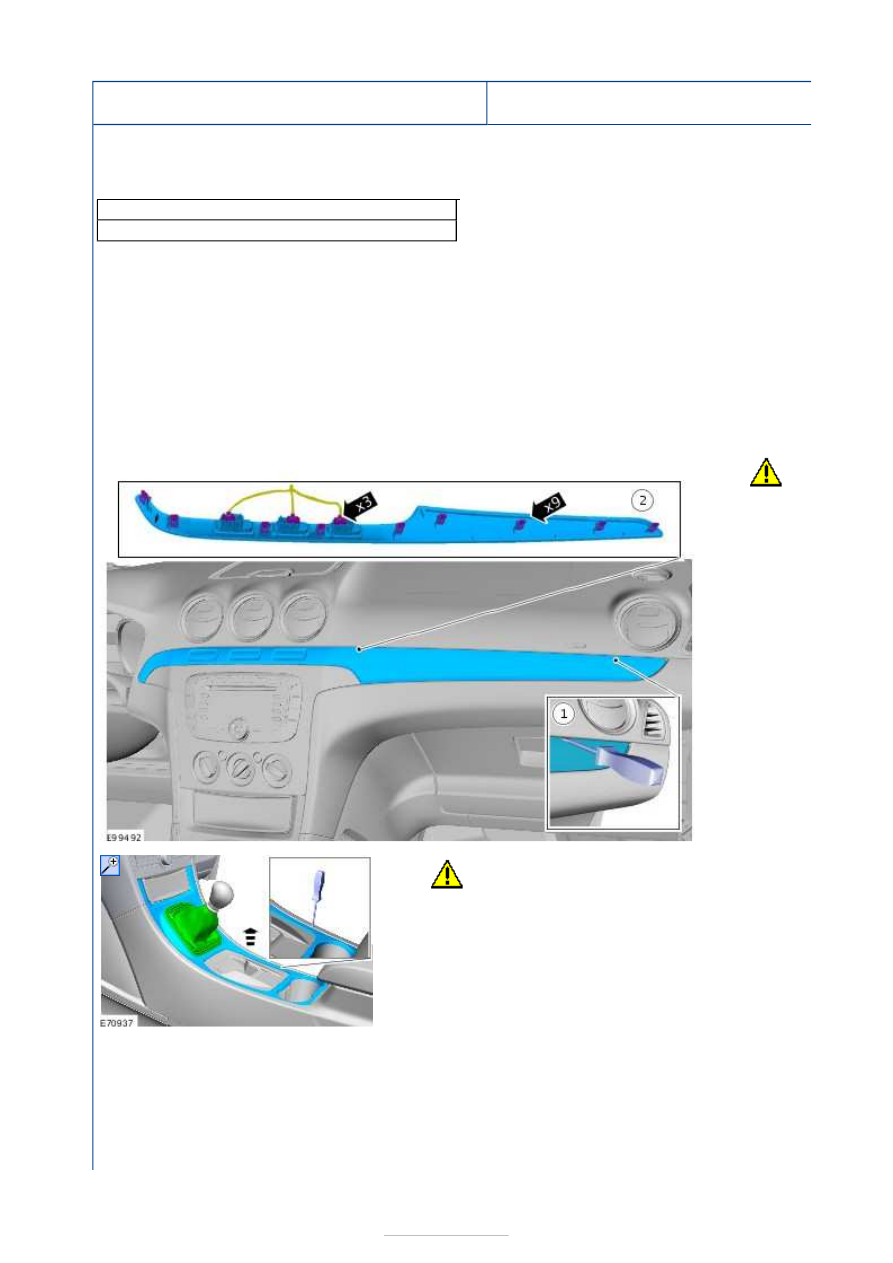

Information and Entertainment System - Audio
Unit—Vehicles Built From: 05/2007

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

General Equipment

Removal

NOTE: Make sure that any media is ejected from the unit.

Vehicles with manual temperature control

Flat-bladed screwdriver
Ford diagnostic equipment

1.

NOTE: This step is only necessary when installing a new
component.

Connect the diagnostic tool and upload the audio unit
configuration information using the Programmable Modules
Installation Routine, prior to commencing the removal of the
audio unit.

General Equipment:

Ford diagnostic equipment



2.

CAUTION:

Use suitable
packing
material to
prevent
damage to the
component.

General
Equipment:

bladed
screwdriver

3.

CAUTION: Use suitable packing material to prevent

damage to the component.

General Equipment:

Flat-bladed screwdriver



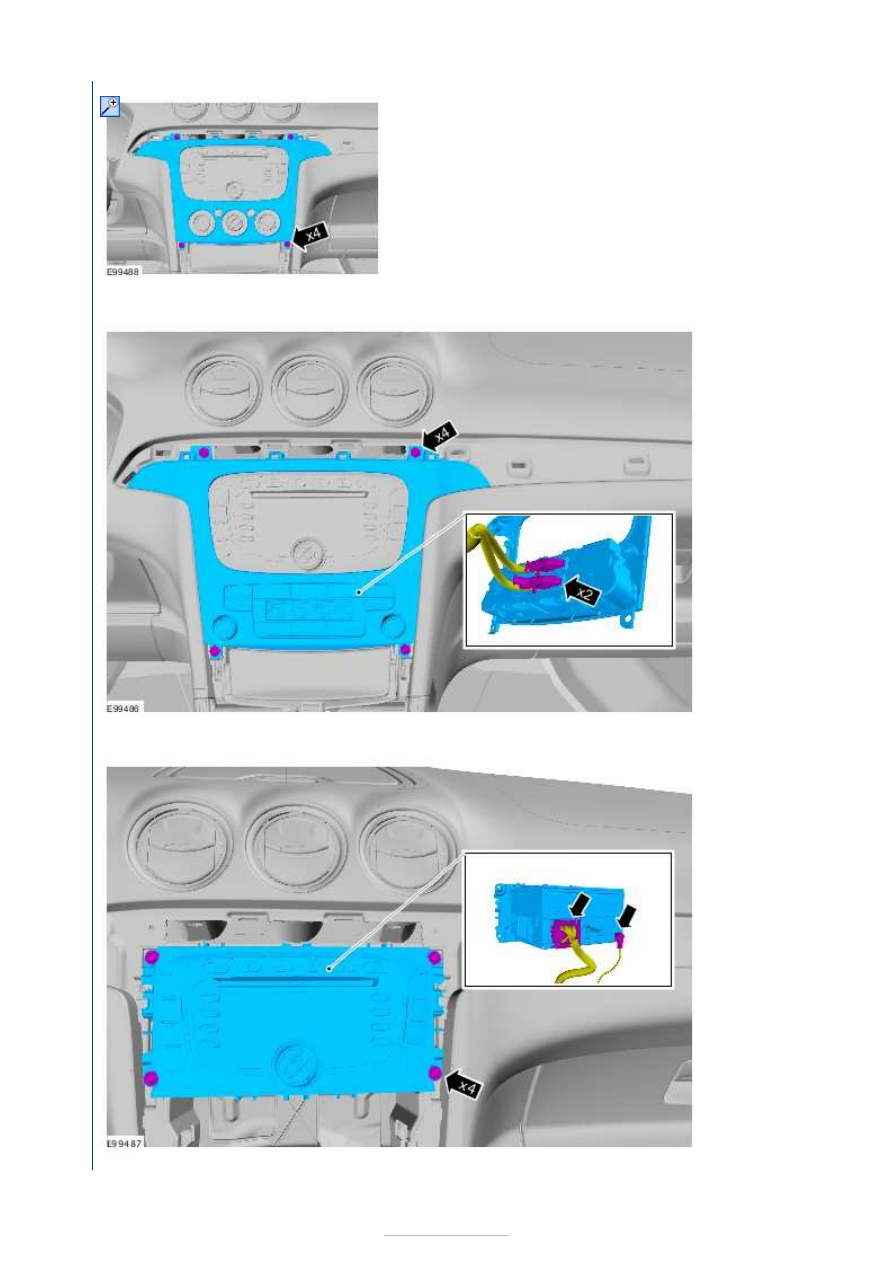

4.





Vehicles with electronic automatic temperature control (EATC)

All vehicles

5.

6.
