Installation

1.

NOTE: New units must be configured using the
Programmable Module Installation Routine in the
diagnostic tool.

To install, reverse the removal procedure.

General Equipment:

Ford diagnostic equipment



Information and Entertainment System - Audio
Unit—Vehicles With: Travel Pilot EX

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

General Equipment

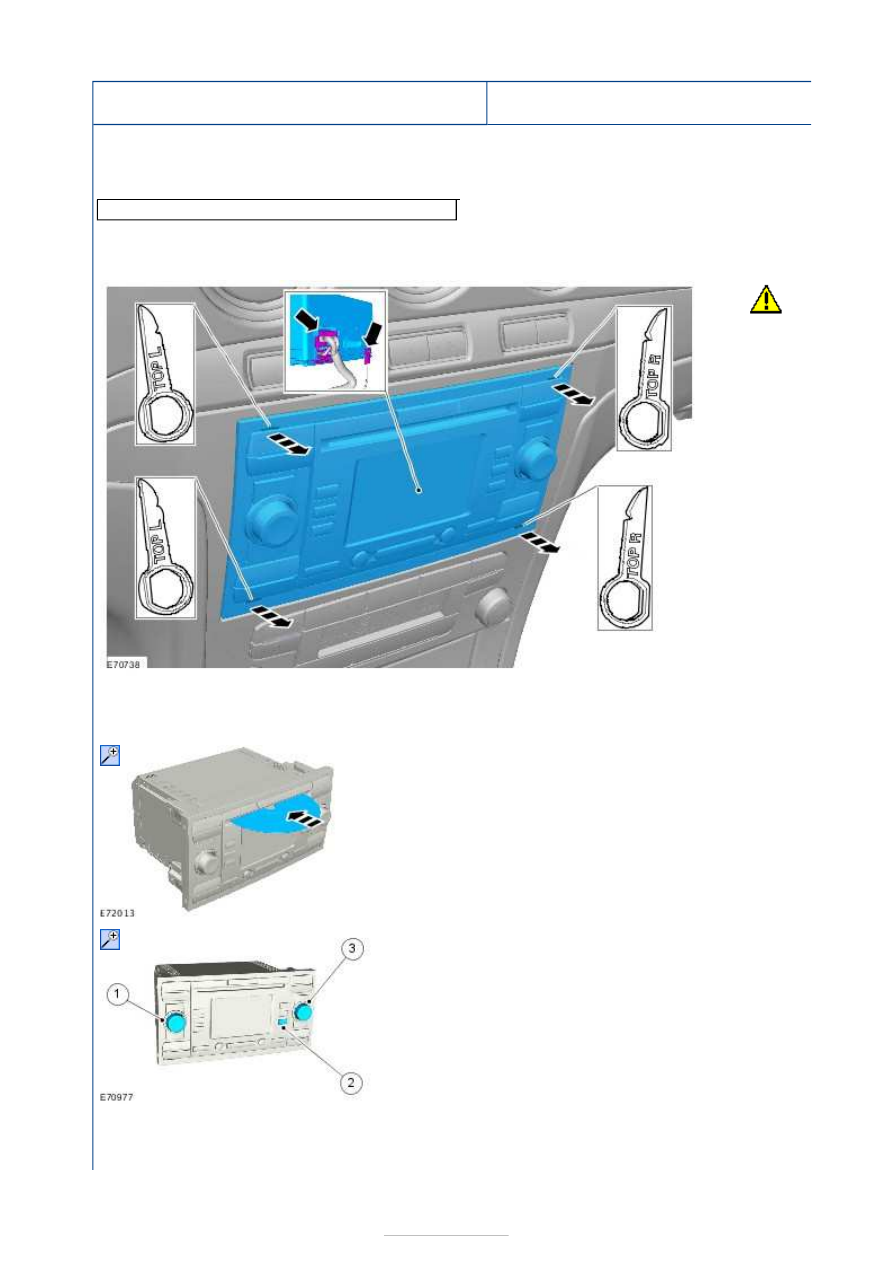

Removal

NOTE: Make sure that any media is ejected from the unit.

Installation

Audio unit removal tools (GV3301)

1.

CAUTION:

Take extra
care not to
damage the
wiring
harnesses.

General
Equipment:

Audio unit
removal tools
(GV3301)

1. To install, reverse the removal procedure.

2.

NOTE: This step is only necessary when installing a new
component.

Install the navigation compact disc (CD) read only memory
(ROM) disc.

3.

NOTE: This step is only necessary when installing a new
component.
NOTE: It is necessary to carry out part of the system
diagnosis outside of the workshop. Make sure there are
no large buildings, obstructions or metal objects in the
immediate vicinity.

1. Switch the navigation system display module ON.
2. With the navigation system display module in the

navigation main menu. PRESS the S6 (EXTRA) button

3. SELECT NEW INSTALLATION and PRESS the right

hand rotary knob (ENTER), to continue to the next
screen

4. Follow the instructions on the display, until calibration







is confirmed in the display.

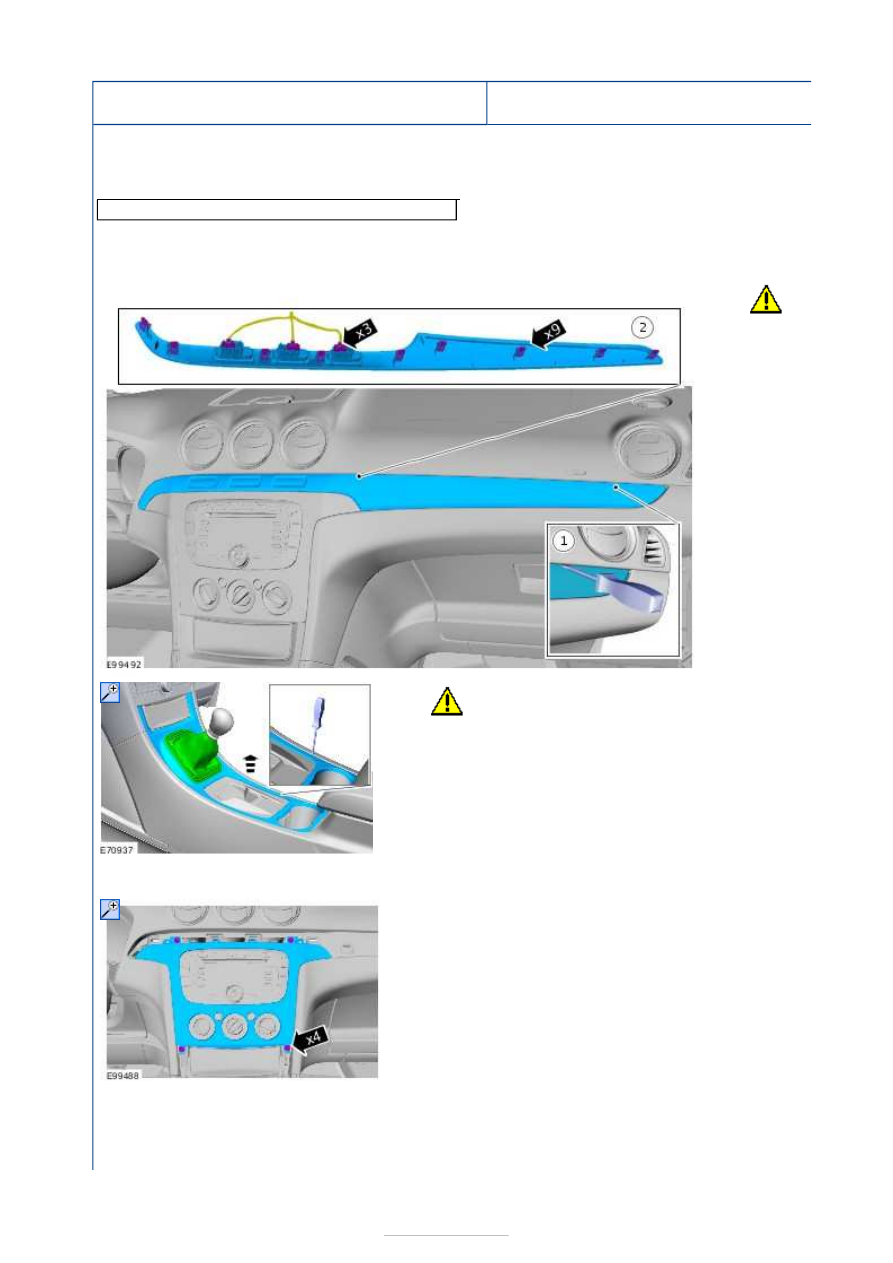

Information and Entertainment System - Audio
Unit—Vehicles With: Travel Pilot FX

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

General Equipment

Removal

NOTE: Make sure that any media is ejected from the unit.

Vehicles with manual temperature control

Vehicles with electronic automatic temperature control (EATC)

Flat-bladed screwdriver

1.

CAUTION:

Use suitable
packing
material to
prevent
damage to the
component.

General
Equipment:

bladed
screwdriver

2.

CAUTION: Use suitable packing material to prevent

damage to the component.

General Equipment:

Flat-bladed screwdriver



3.

4.
