Ford Galaxy / Ford S-MAX. Manual - part 728

harness side.

Is the resistance less than 1 ohm?
Yes

GO to M11

.

No

REPAIR circuit(s) VME05B (GY/WH) or VME05A
(GY/WH). TEST the system for normal operation.

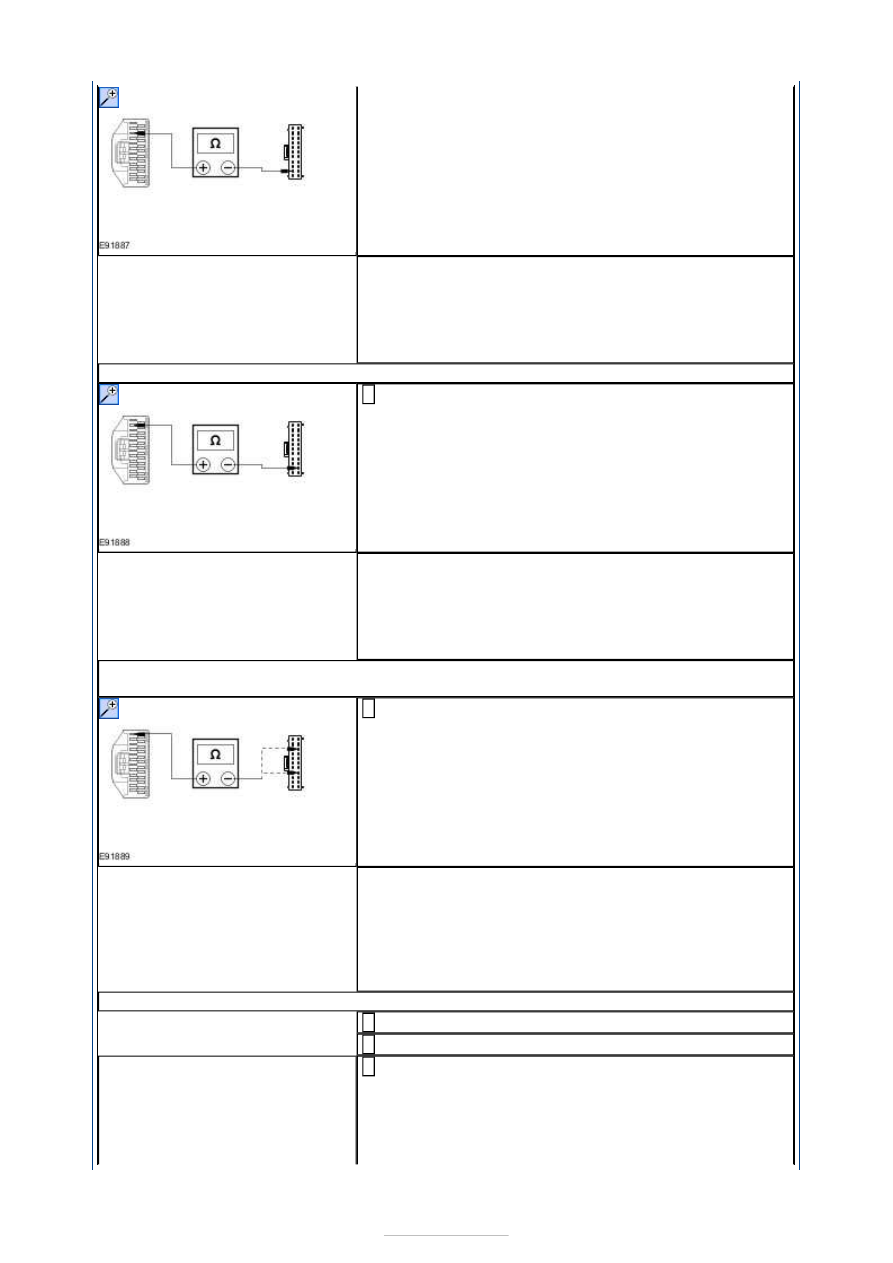

M11: CHECK CIRCUITS VMR04B (GY/OG) AND VMR04A (GY/OG) FOR OPEN

Measure the resistance between the DVD player C2MR-
D pin 11, circuit VMR04B (GY/OG), harness side and

video display C33-T pin 21, circuit VMR04A (GY/OG),
harness side.

1

Is the resistance less than 1 ohm?
Yes

GO to M12

.

No

REPAIR circuit(s) VMR04B (GY/OG) or VMR04A
(GY/OG). TEST the system for normal operation.

M12: CHECK CIRCUITS RMR13E (BN/BU), RMR13B (BN/BU), RMR13A (BN/BU),
RMR13C AND RMR13D FOR OPEN

Measure the resistance between the following DVD
player C2MR-D pins, harness side and video display

C33-T pins, harness side.

C2MR-D pin 12, circuit RMR13E (BN/BU) and C33-T
pin 14, circuit RMR13A (BN/BU).

C2MR-D pin 12, circuit RMR13E (BN/BU) and C33-T
pin 19, circuit RMR13D.

1

Are the resistances less than 1 ohm?
Yes

GO to M13

.

No

REPAIR circuit(s) RMR13E (BN/BU), RMR13B (BN/BU),
RMR13A (BN/BU), RMR13C or RMR13D. TEST the
system for normal operation.

M13: CHECK CIRCUITS VMR09B (GN) AND VMR09A (GN) FOR OPEN

Connect DVD Player C2MR-D.

1

Disconnect DVD Player C2MR-B.

2

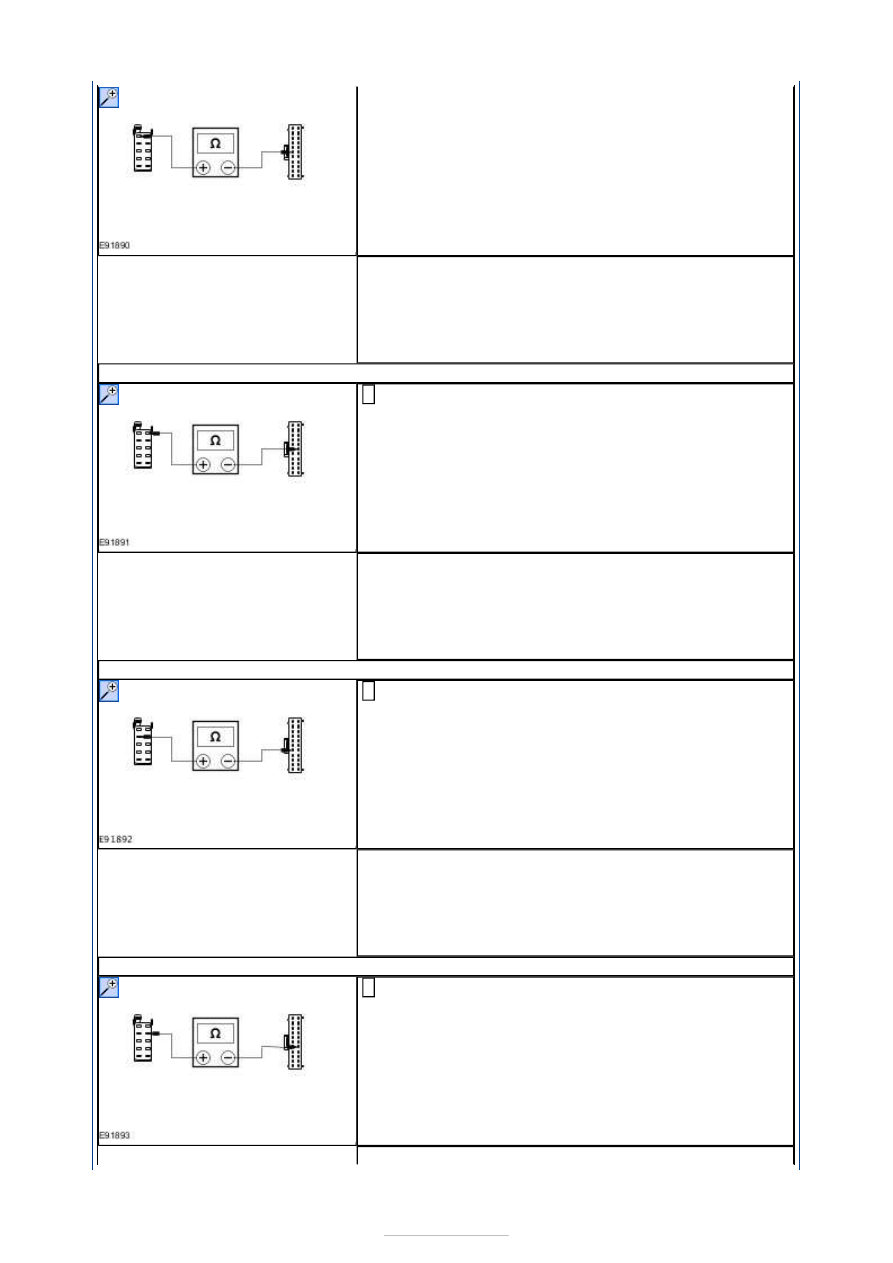

Measure the resistance between the DVD player C2MR-
B pin 1, circuit VMR09B (GN), harness side and video

display C33-T pin 6, circuit VMR09A (GN), harness side.

3







Is the resistance less than 1 ohm?
Yes

GO to M14

.

No

REPAIR circuit(s) VMR09B (GN) or VMR09A (GN). TEST
the system for normal operation.

M14: CHECK CIRCUITS DMR08B AND DMR08A FOR OPEN

Measure the resistance between the DVD player C2MR-
B pin 2, circuit DMR08B, harness side and video display

C33-T pin 17, circuit DMR08A, harness side.

1

Is the resistance less than 1 ohm?
Yes

GO to M15

.

No

REPAIR circuit(s) DMR08B or DMR08A. TEST the
system for normal operation.

M15: CHECK CIRCUITS VMR06B (BK/RD) AND VMR06A (BK/RD) FOR OPEN

Measure the resistance between the DVD player C2MR-
B pin 3, circuit VMR06B (BK/RD), harness side and

video display C33-T pin 7, circuit VMR06A (BK/RD),
harness side.

1

Is the resistance less than 1 ohm?
Yes

GO to M15

.

No

REPAIR circuit(s) VMR06B (BK/RD) or VMR06A
(BK/RD). TEST the system for normal operation.

M16: CHECK CIRCUITS VMR07B (WH/BU) AND VMR07A (WH/BU) FOR OPEN

Measure the resistance between the DVD player C2MR-
B pin 4, circuit VMR07B (WH/BU), harness side and

video display C33-T pin 18, circuit VMR07A (WH/BU),
harness side.

1









Is the resistance less than 1 ohm?
Yes

GO to M15

.

No

REPAIR circuit(s) VMR07B (WH/BU) or VMR07A
(WH/BU). TEST the system for normal operation.

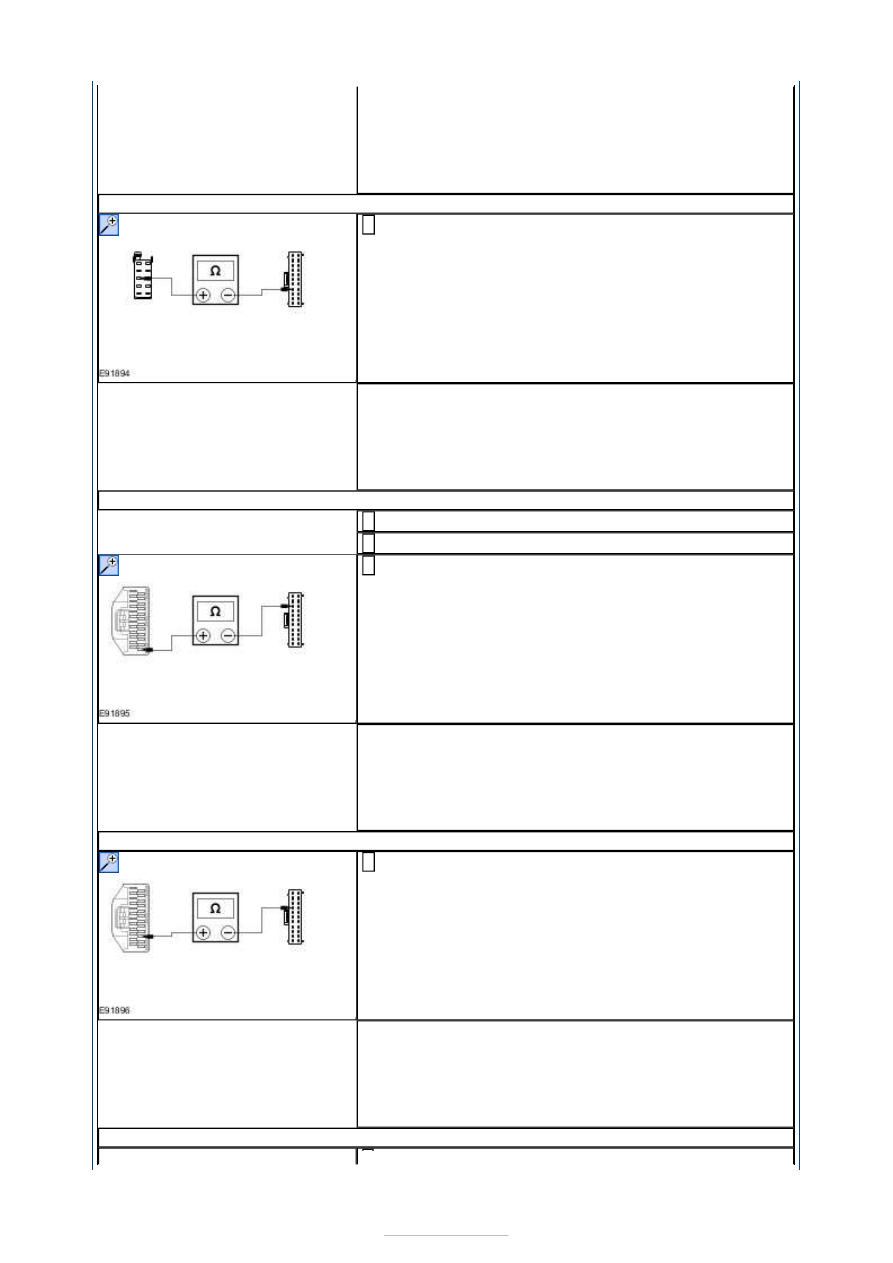

M17: CHECK CIRCUITS DMR06B AND DMR06A FOR OPEN

Measure the resistance between the DVD player C2MR-
B pin 5, circuit DMR06B, harness side and video display

C33-T pin 8, circuit DMR06A, harness side.

1

Is the resistance less than 1 ohm?
Yes

CHECK the DVD player. GO to Pinpoint Test

L.



No

REPAIR circuit(s) DMR06B or DMR06A. TEST the
system for normal operation.

M18: CHECK CIRCUITS CMR27B (WH/OG) AND CMR27A (WH/OG) FOR OPEN

Disconnect DVD Player C2MR-D.

1

Disconnect Video Display C33-U.

2

Measure the resistance between the DVD player C2MR-
D pin 13, circuit CMR27B (WH/OG), harness side and

video display C33-U pin 3, circuit CMR27A (WH/OG),
harness side.

3

Is the resistance less than 1 ohm?
Yes

GO to M19

.

No

REPAIR circuit(s) CMR27B (WH/OG) or CMR27A
(WH/OG). TEST the system for normal operation.

M19: CHECK CIRCUITS LMR15B (BU/OG) AND LMR15A (BU/OG) FOR OPEN

Measure the resistance between the DVD player C2MR-
D pin 14, circuit LMR15B (BU/OG), harness side and

video display C33-U pin 4, circuit LMR15A (BU/OG),
harness side.

1

Is the resistance less than 1 ohm?
Yes

GO to M20

.

No

REPAIR circuit(s) LMR15B (BU/OG) or LMR15A
(BU/OG). TEST the system for normal operation.

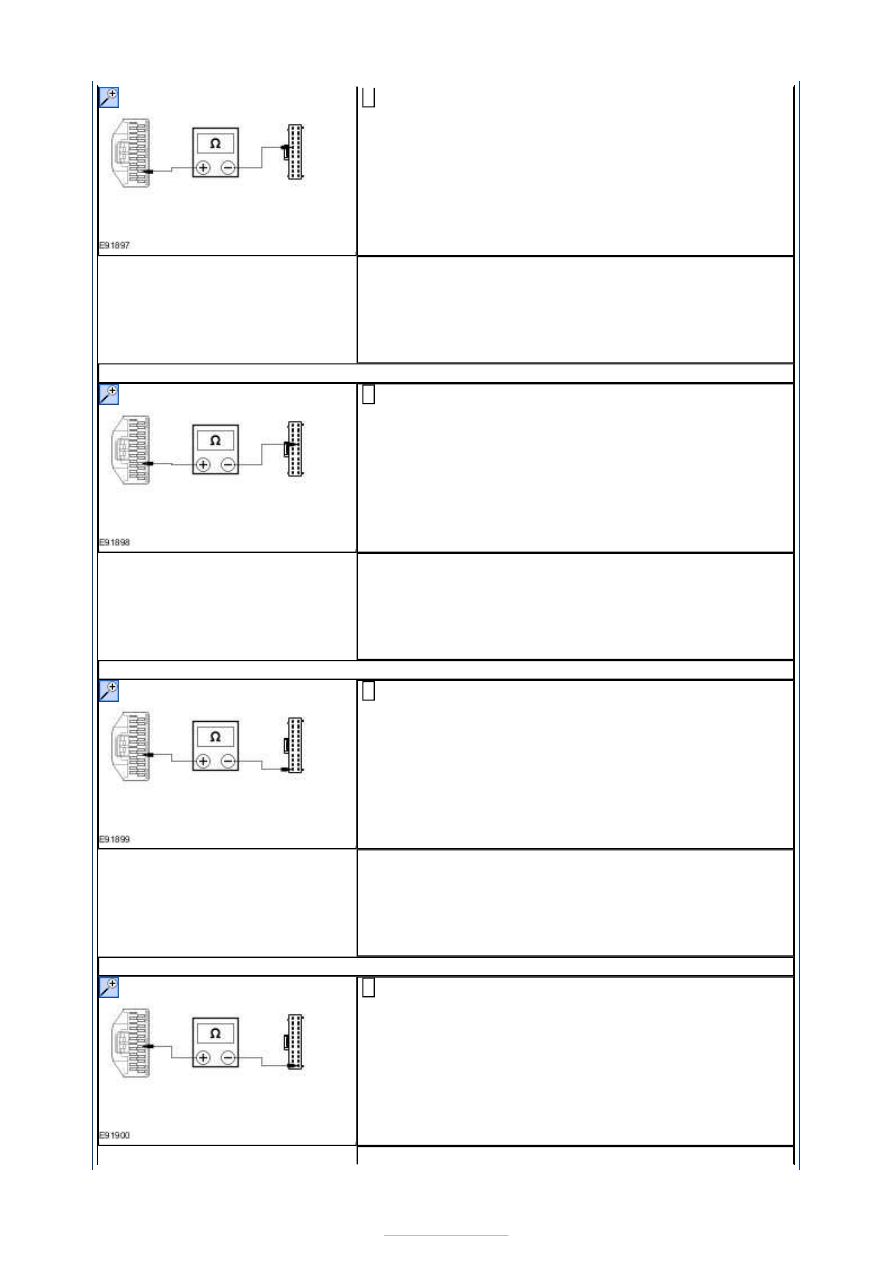

M20: CHECK CIRCUITS VMR24B (GY/VT) AND VMR24A (GY/VT) FOR OPEN







Measure the resistance between the DVD player C2MR-
D pin 15, circuit VMR24B (GY/VT), harness side and

video display C33-U pin 5, circuit VMR24A (GY/VT),
harness side.

1

Is the resistance less than 1 ohm?
Yes

GO to M21

.

No

REPAIR circuit(s) VMR24B (GY/VT) or VMR24A (GY/VT).
TEST the system for normal operation.

M21: CHECK CIRCUITS VMR25B (VT/GY) AND VMR25A (VT/GY) FOR OPEN

Measure the resistance between the DVD player C2MR-
D pin 16, circuit VMR25B (VT/GY), harness side and

video display C33-U pin 16, circuit VMR25A (VT/GY),
harness side.

1

Is the resistance less than 1 ohm?
Yes

GO to M22

.

No

REPAIR circuit(s) VMR25B (VT/GY) or VMR25A (VT/GY).
TEST the system for normal operation.

M22: CHECK CIRCUITS VMR26B (YE/OG) AND VMR26A (YE/OG) FOR OPEN

Measure the resistance between the DVD player C2MR-
D pin 17, circuit VMR26B (YE/OG), harness side and

video display C33-U pin 11, circuit VMR26A (YE/OG),
harness side.

1

Is the resistance less than 1 ohm?
Yes

GO to M23

.

No

REPAIR circuit(s) VMR26B (YE/OG) or VMR26A
(YE/OG). TEST the system for normal operation.

M23: CHECK CIRCUIT(S) RMR16B (BK/BU) AND RMR16A (BK/BU) FOR OPEN

Measure the resistance between the DVD player C2MR-
D pin 18, circuit RMR16B (BK/BU), harness side and

video display C33-U pin 22, circuit RMR16A (BK/BU),
harness side.

1
