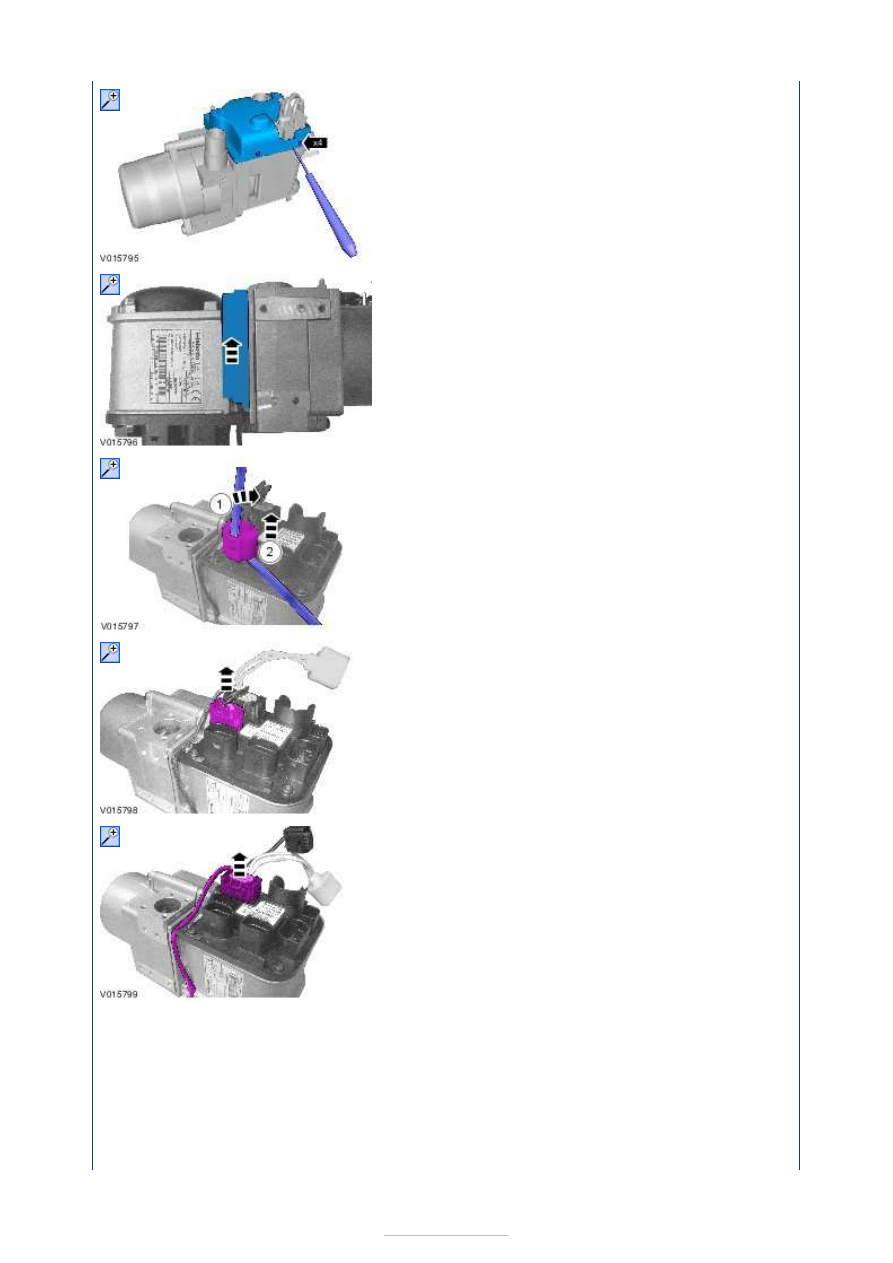

7.

8.

9.

10.

11.











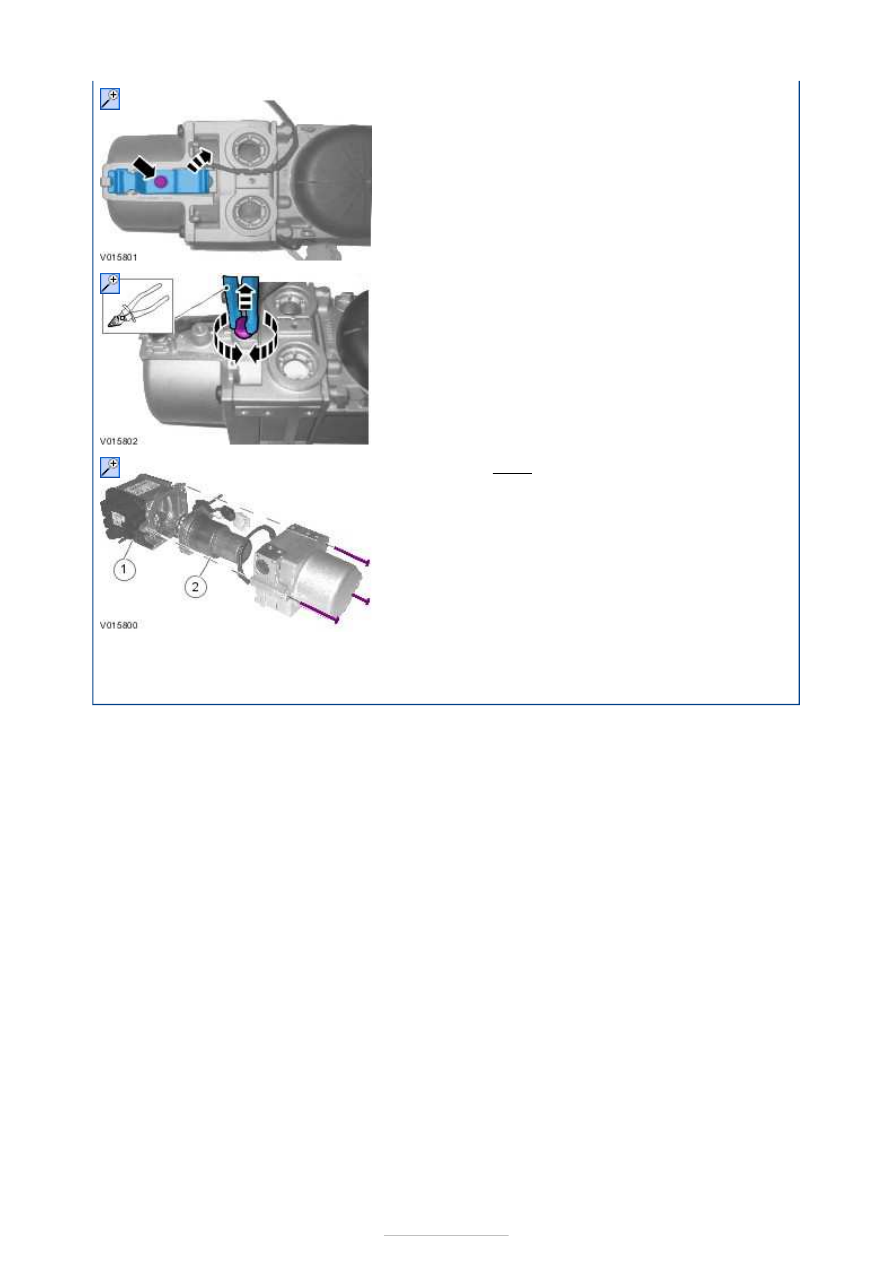

Assembly

12.

13. Torque: 7 Nm

14. To install reverse the removal procedure.







Auxiliary Climate Control - Auxiliary Climate
Control Housing

S-MAX/Galaxy 2006.5 (02/2006



Print

Disassembly and Assembly

Materials

Disassembly

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Remove the additional climate control housing.

Refer to: Zusatzklimaanlagengehäuse (412-02,
Removal and Installation).

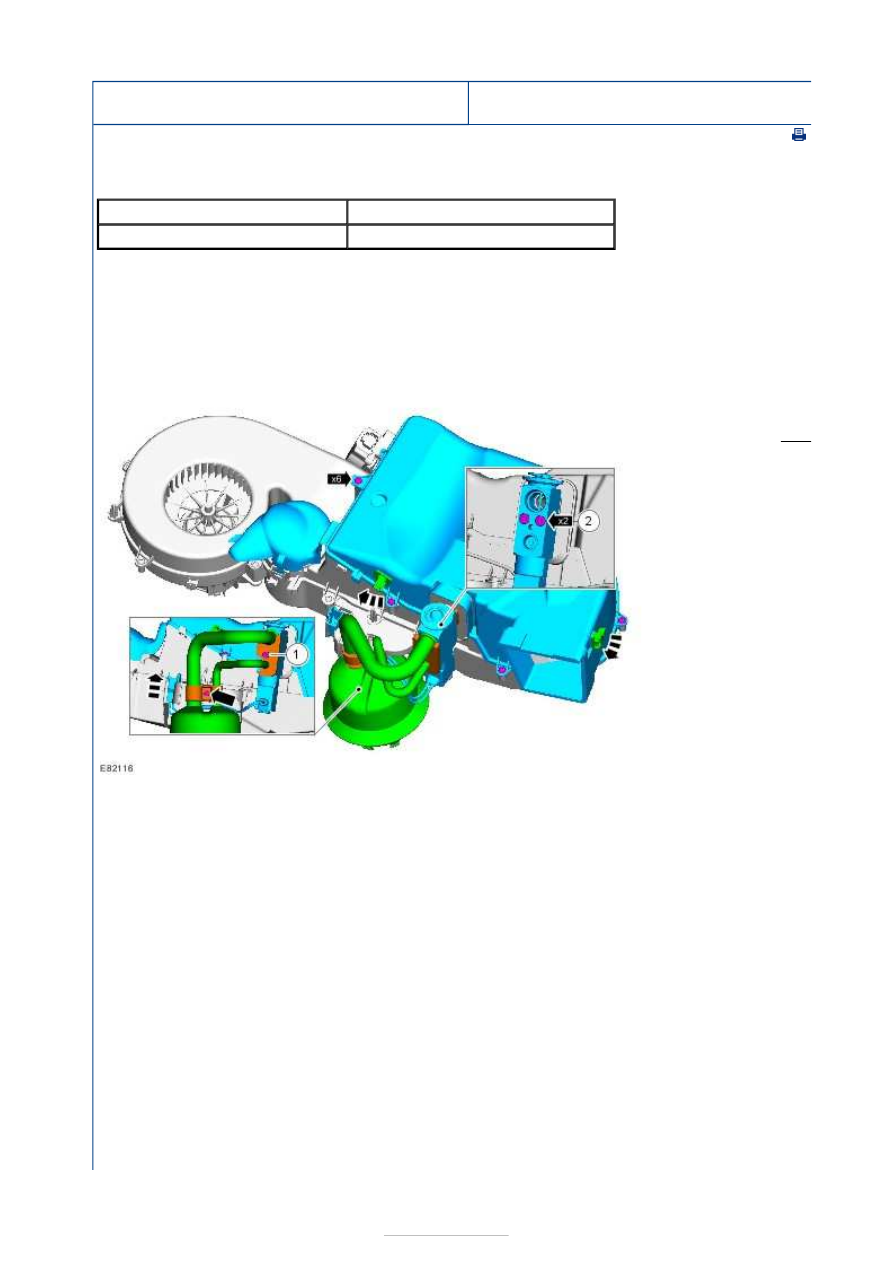

2.

1. Torque:

9 Nm

2. Torque:

6 Nm

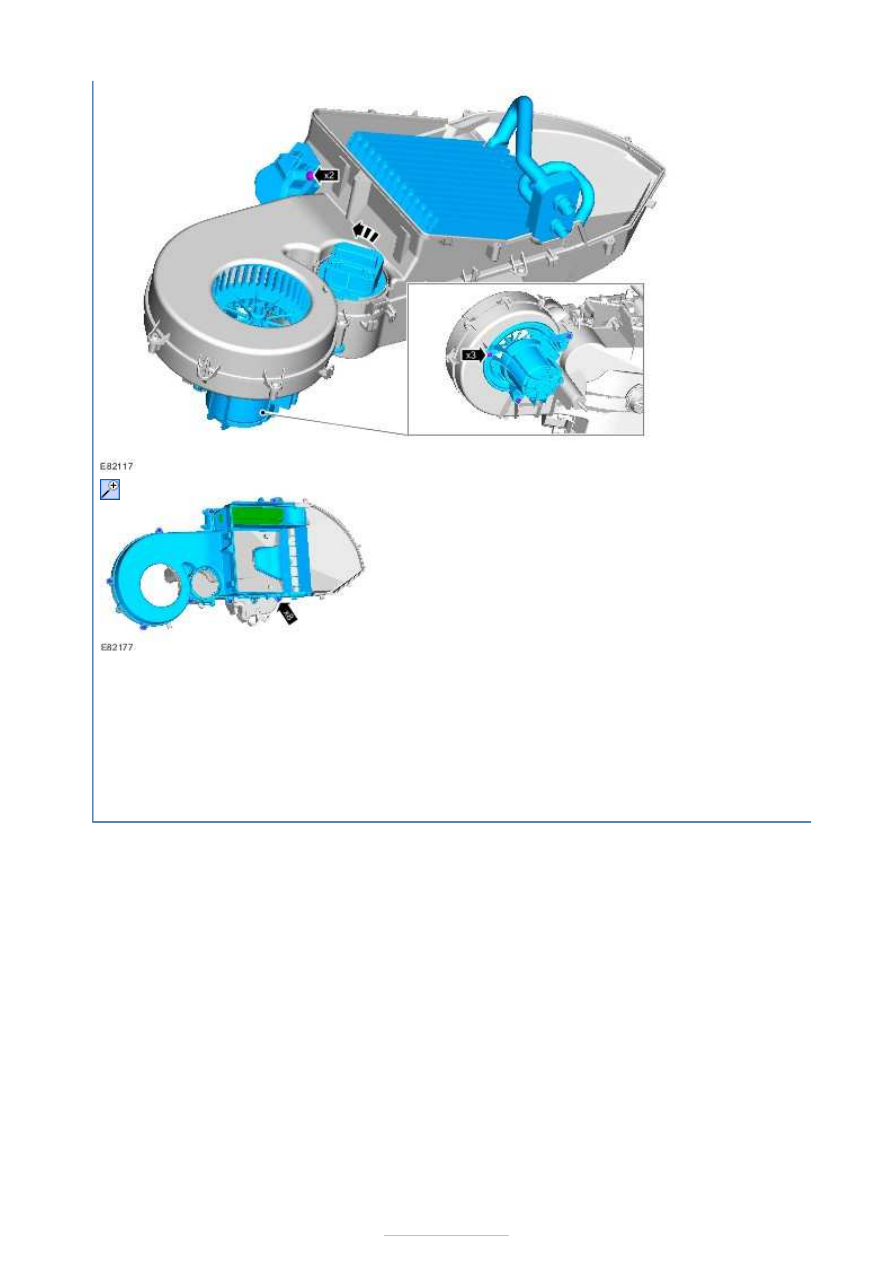

3.



Assembly

4.

5. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning (WSH-

M1C231-B / 6U7J-M1C231-AA)



6. To install, reverse the removal procedure.
