Ford Galaxy / Ford S-MAX. Manual - part 695

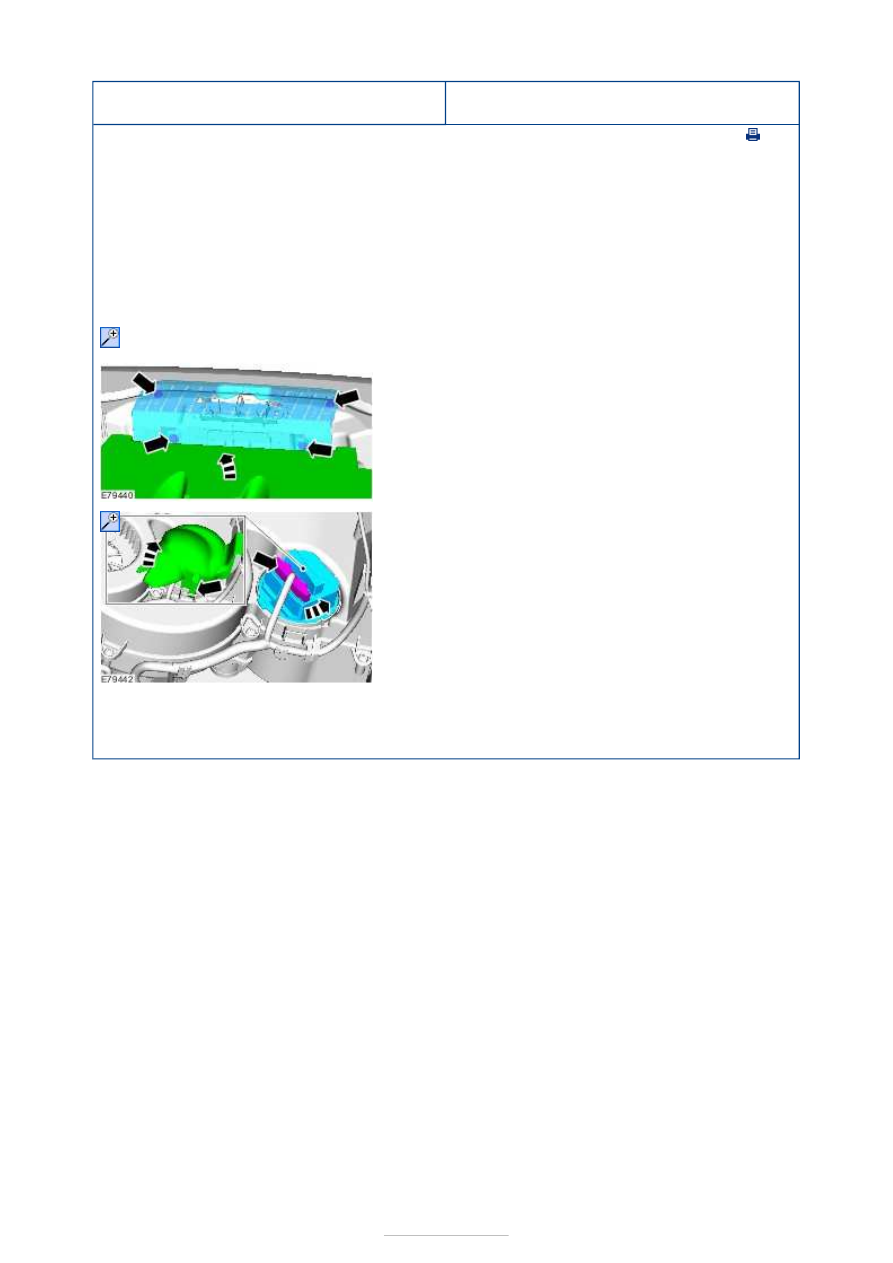

Auxiliary Climate Control - Auxiliary
Blower Motor Resistor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Remove the luggage compartment trim on the

left and right-hand sides.

Refer to:

Loadspace Trim Panel - VIN Plate Body

Style Code: M

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

3.

1. To install, reverse the removal procedure.





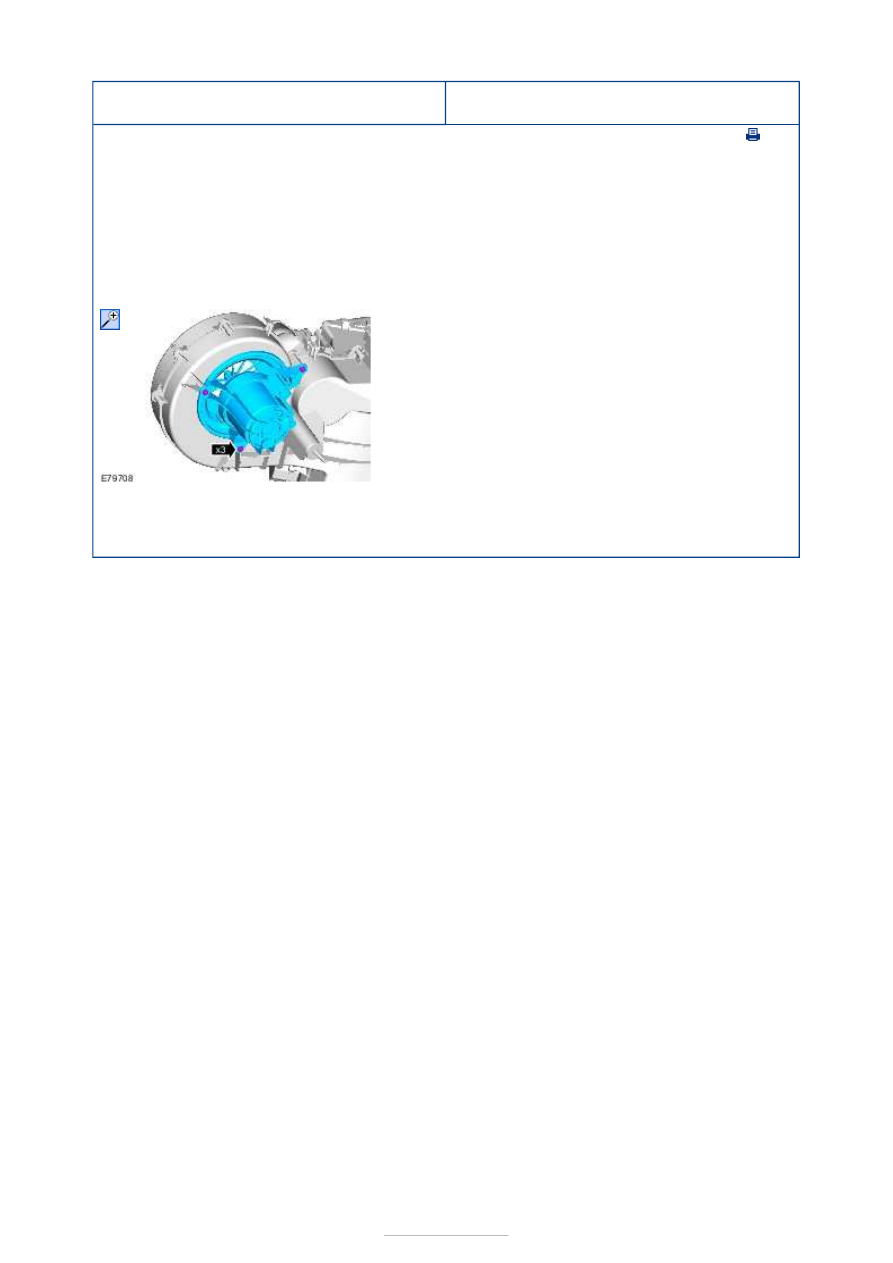

Auxiliary Climate Control - Auxiliary
Blower Motor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Remove the housing of the additional air

conditioning system.

Refer to: Zusatzklimaanlagengehäuse (412-02,
Removal and Installation).

2.

1. To install, reverse the removal procedure.



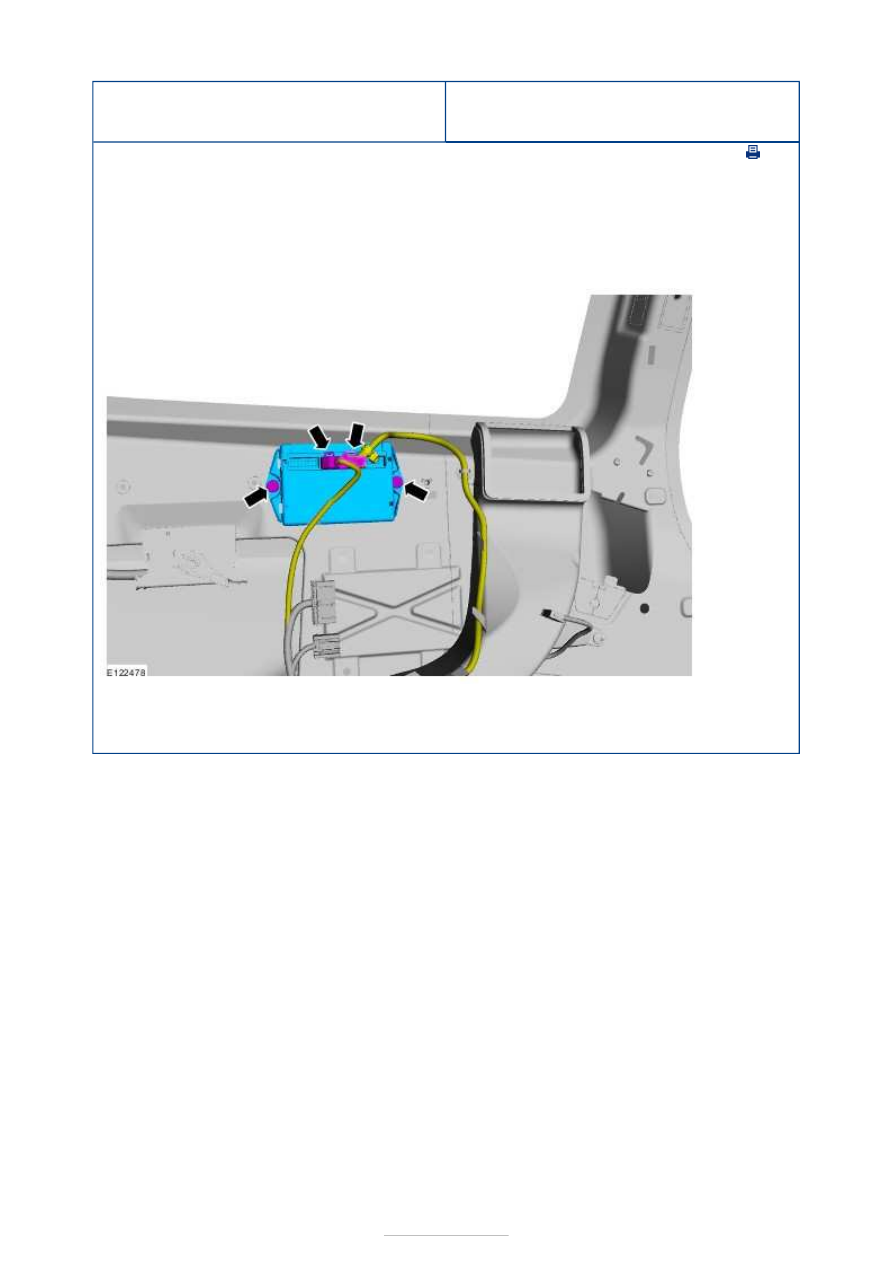

Auxiliary Climate Control - Auxiliary
Climate Control Module—VIN Plate Body
Style Code: M

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Refer to:

Loadspace Trim Panel - VIN Plate Body

Style Code: M

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

1. To install, reverse the removal procedure.



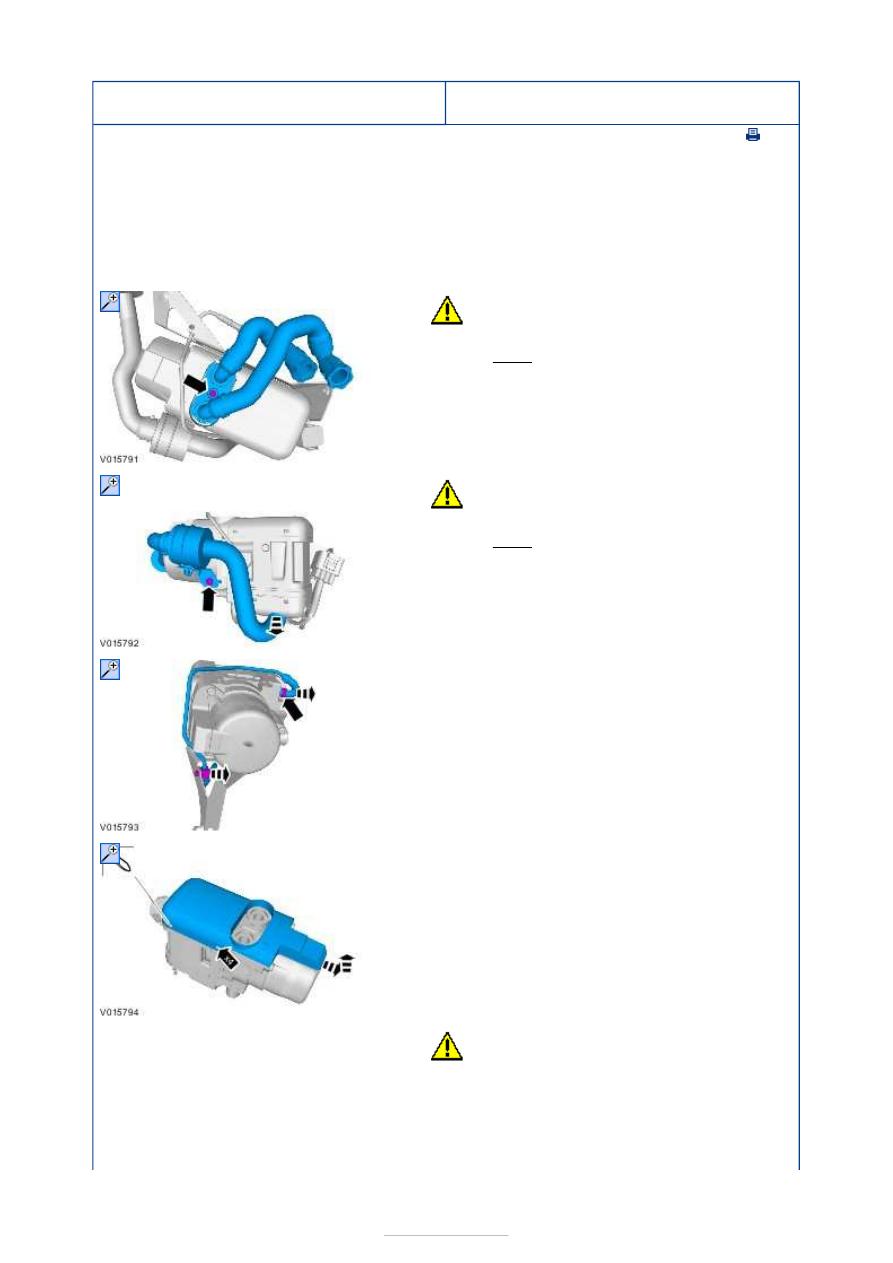

Auxiliary Climate Control - Fuel Fired
Booster Heater

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Disassembly and Assembly

Disassembly

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to: Benzin-Kraftstoffsystem - Gesundheits-

und Sicherheitshinweise (100-00, Description
and Operation).

2.

CAUTION: Make sure that all openings

are sealed.

Torque:

6 Nm

3.

CAUTION: Make sure that all openings

are sealed.

Torque:

5 Nm

4.

5.

6.

CAUTION: Take extra care not to

damage the edges of the component.
