Ford Galaxy / Ford S-MAX. Manual - part 694

Auxiliary Climate Control - Auxilliary
Thermostatic Expansion Valve

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Carry out the air conditioning (A/C) system recovery

procedure.

Refer to:

Air Conditioning (A/C) System Recovery,

Evacuation and Charging

 (412-00 Climate Control

System - General Information, General Procedures).

2. Remove the luggage compartment trim on the left and

right-hand sides.

Refer to:

Loadspace Trim Panel - VIN Plate Body Style

Code: M

 (501-05 Interior Trim and Ornamentation,

Removal and Installation).

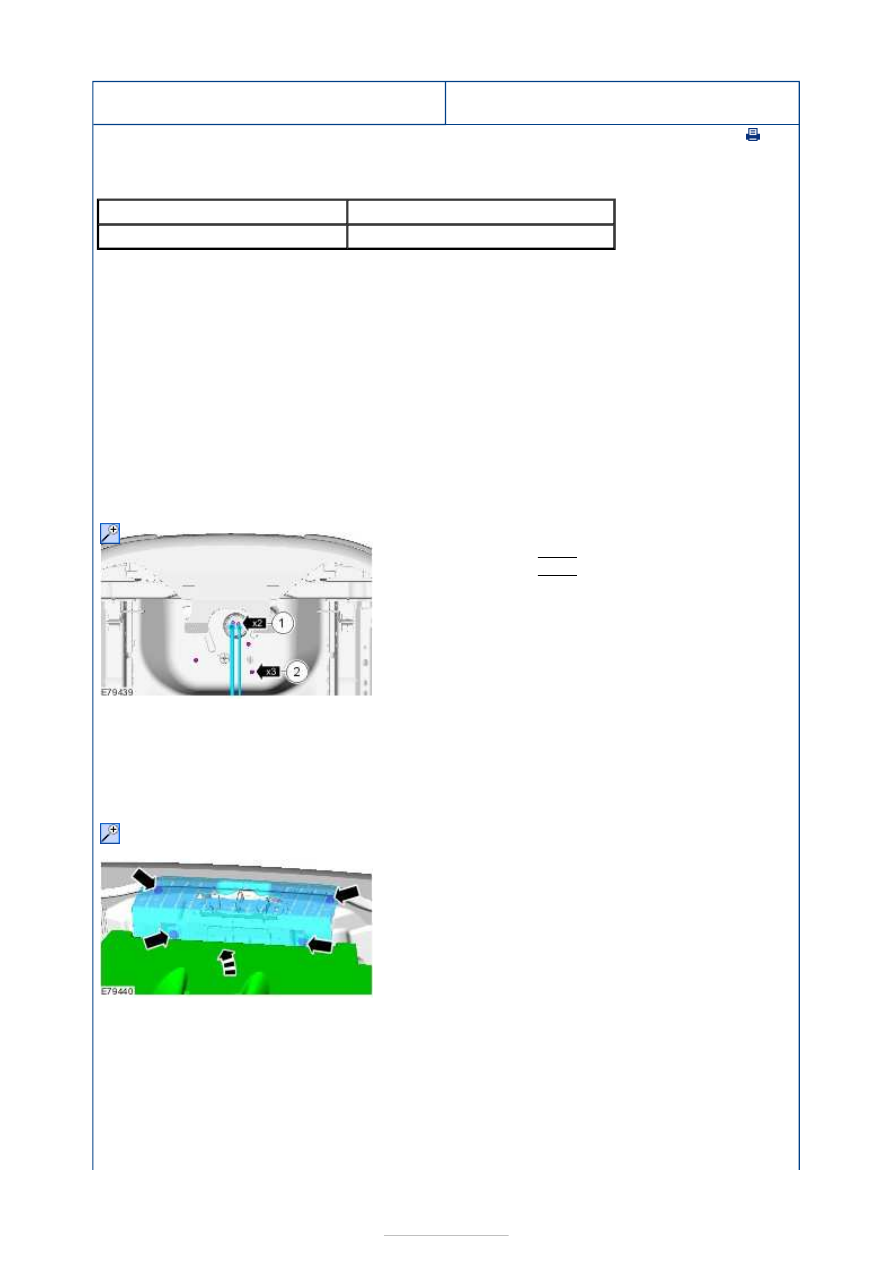

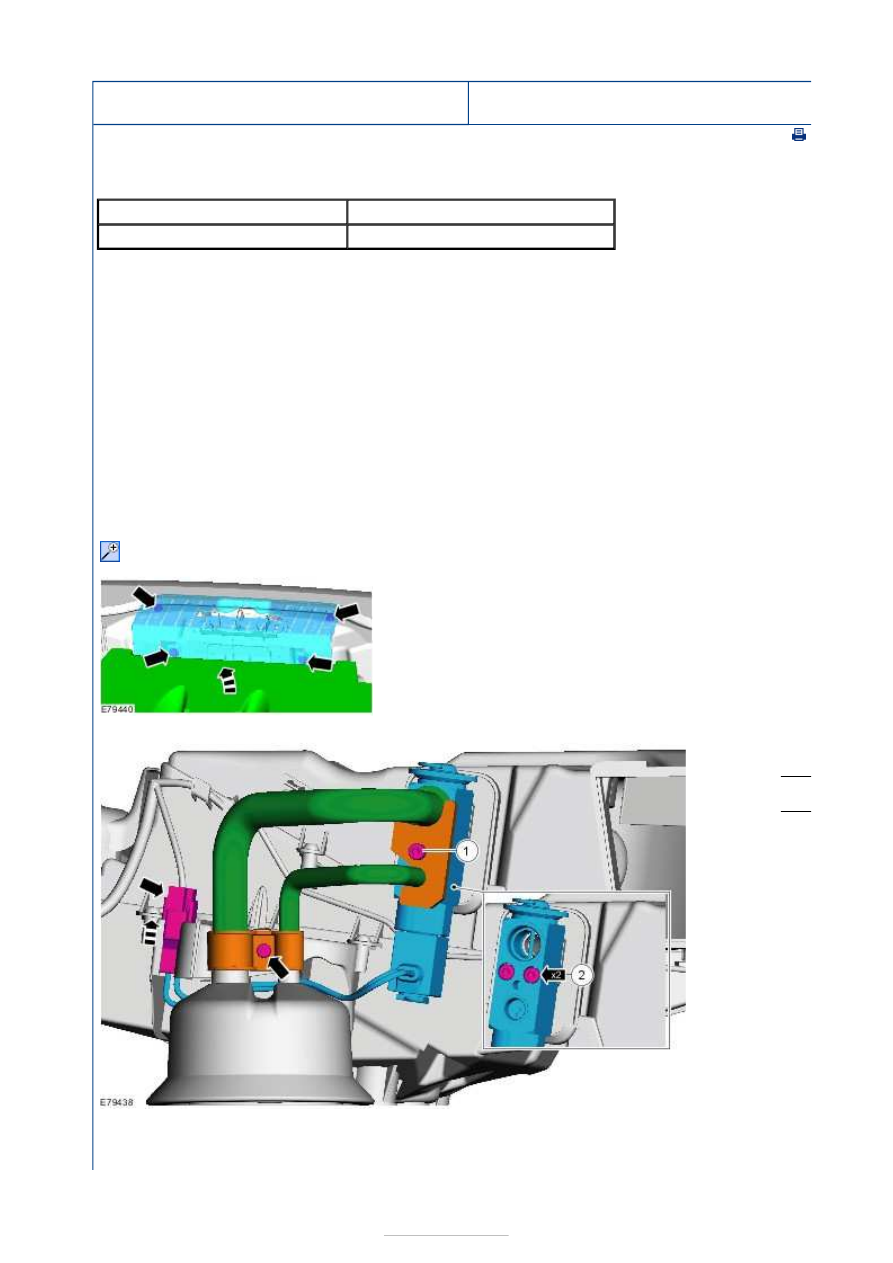

3.

4.

1. Torque:

9 Nm

2. Torque:

6 Nm





1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning (WSH-

M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse the removal procedure.

Auxiliary Climate Control - Auxiliary
Climate Control Housing

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Carry out the air conditioning (A/C) system

recovery procedure.

Refer to:

Air Conditioning (A/C) System

Recovery, Evacuation and Charging

 (412-00

Climate Control System - General Information,
General Procedures).

2. Raise the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

3.

1. Torque: 8 Nm
2. Torque: 5 Nm

4. Remove the luggage compartment trim on the

left and right-hand sides.

Refer to:

Loadspace Trim Panel - VIN Plate Body

Style Code: M

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

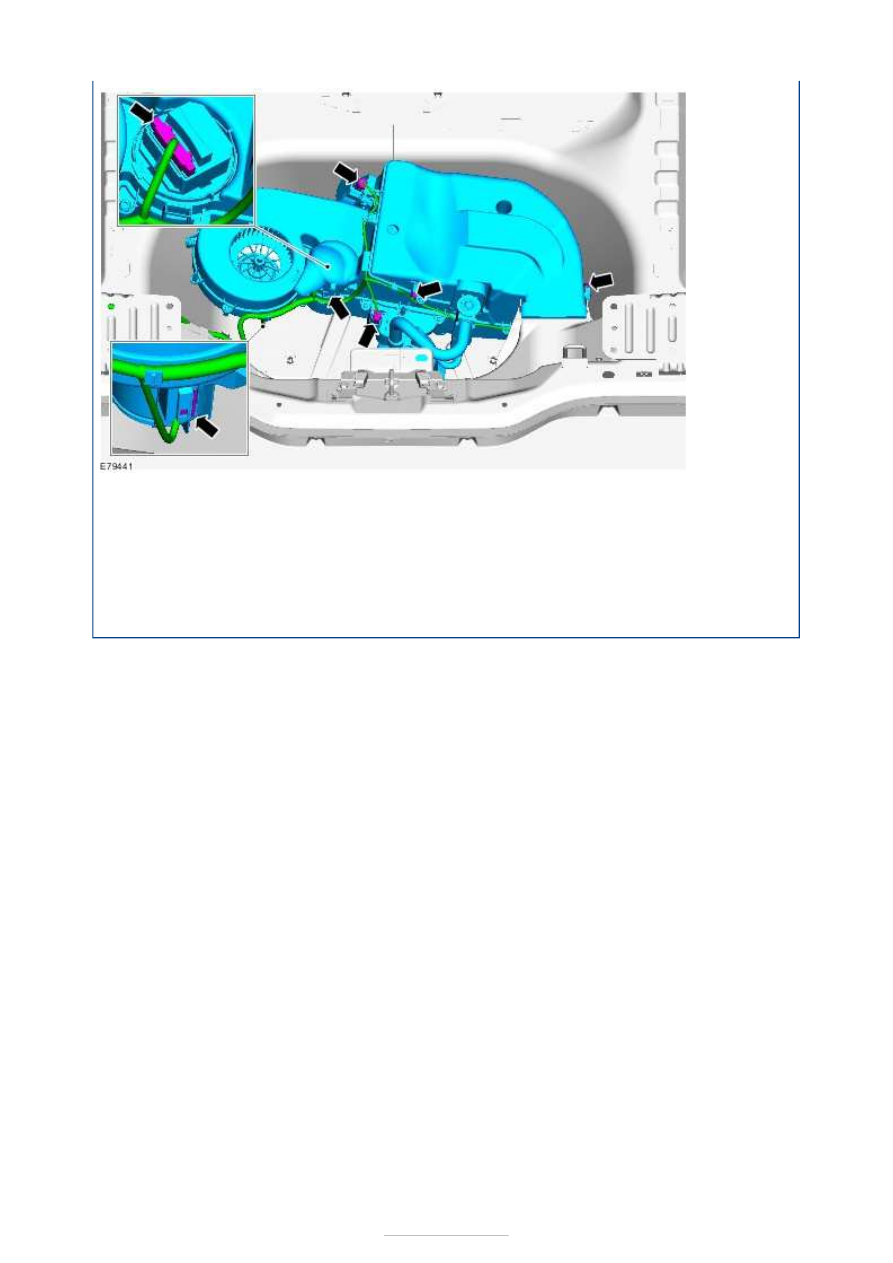

5.

6.





Installation

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning

(WSH-M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse the removal procedure.
