Auxiliary Climate Control - Auxiliary
Evaporator Temperature Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

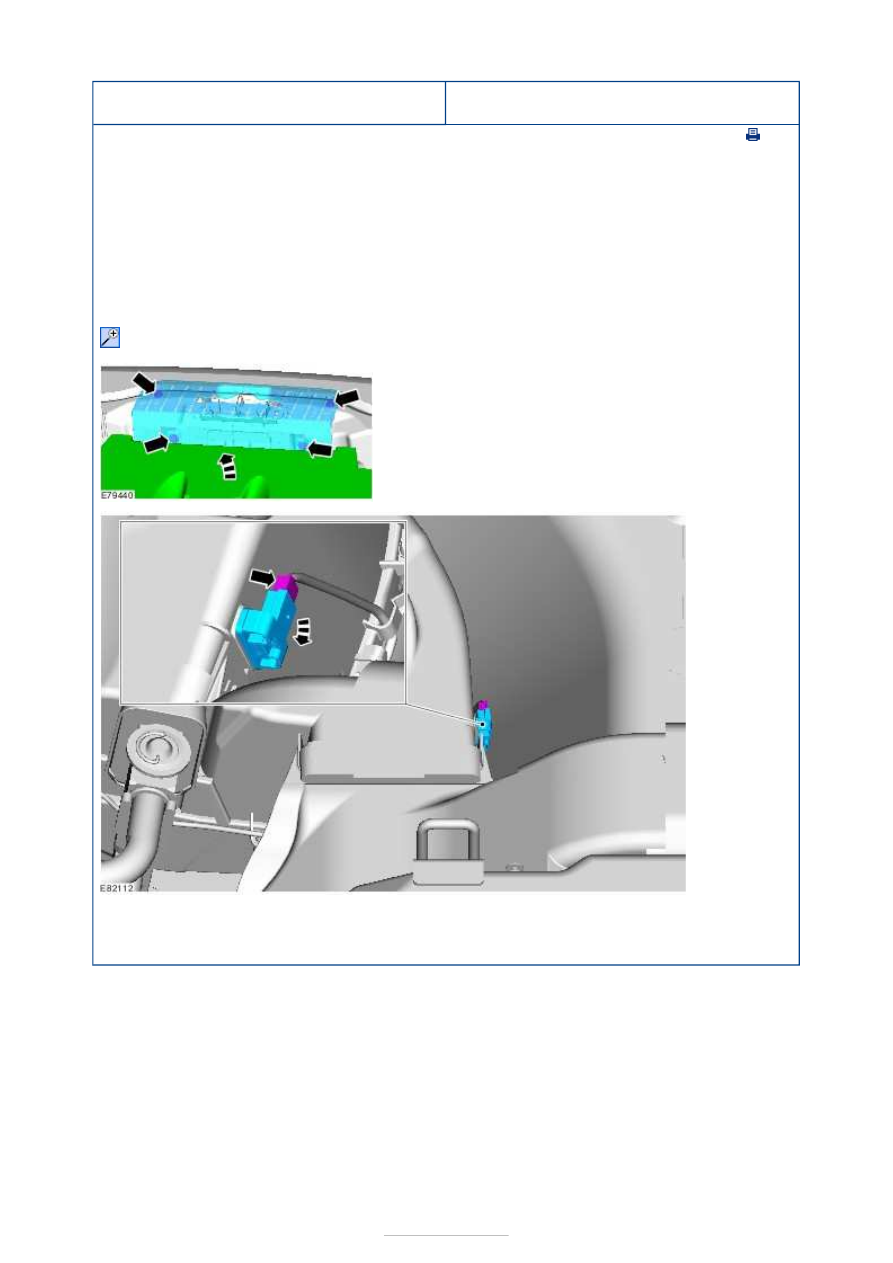

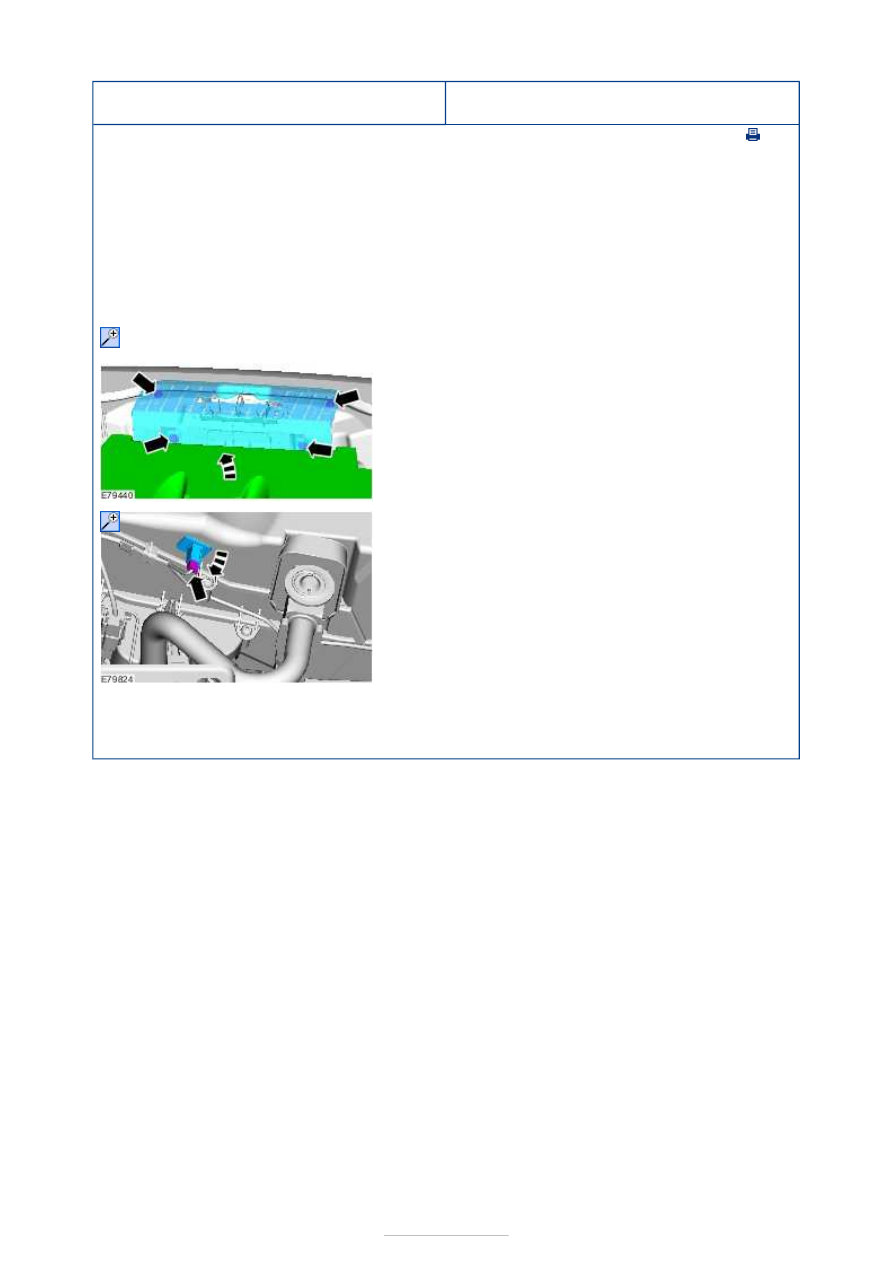

1. Remove the luggage compartment trim on the

left and right-hand sides.

Refer to:

Loadspace Trim Panel - VIN Plate Body

Style Code: M

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

3.

1. To install, reverse the removal procedure.





Auxiliary Climate Control - Auxiliary Air
Discharge Temperature Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Remove the luggage compartment trim on the

left and right-hand sides.

Refer to:

Loadspace Trim Panel - VIN Plate Body

Style Code: M

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

3.

1. To install, reverse the removal procedure.





Auxiliary Climate Control - Auxiliary
Evaporator Front Outlet and Inlet Line

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with diesel engine

All vehicles

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Carry out the air conditioning (A/C) system recovery

procedure.

Refer to:

Air Conditioning (A/C) System Recovery,

Evacuation and Charging

 (412-00 Climate Control System

- General Information, General Procedures).

2. Raise the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting, Description

and Operation).

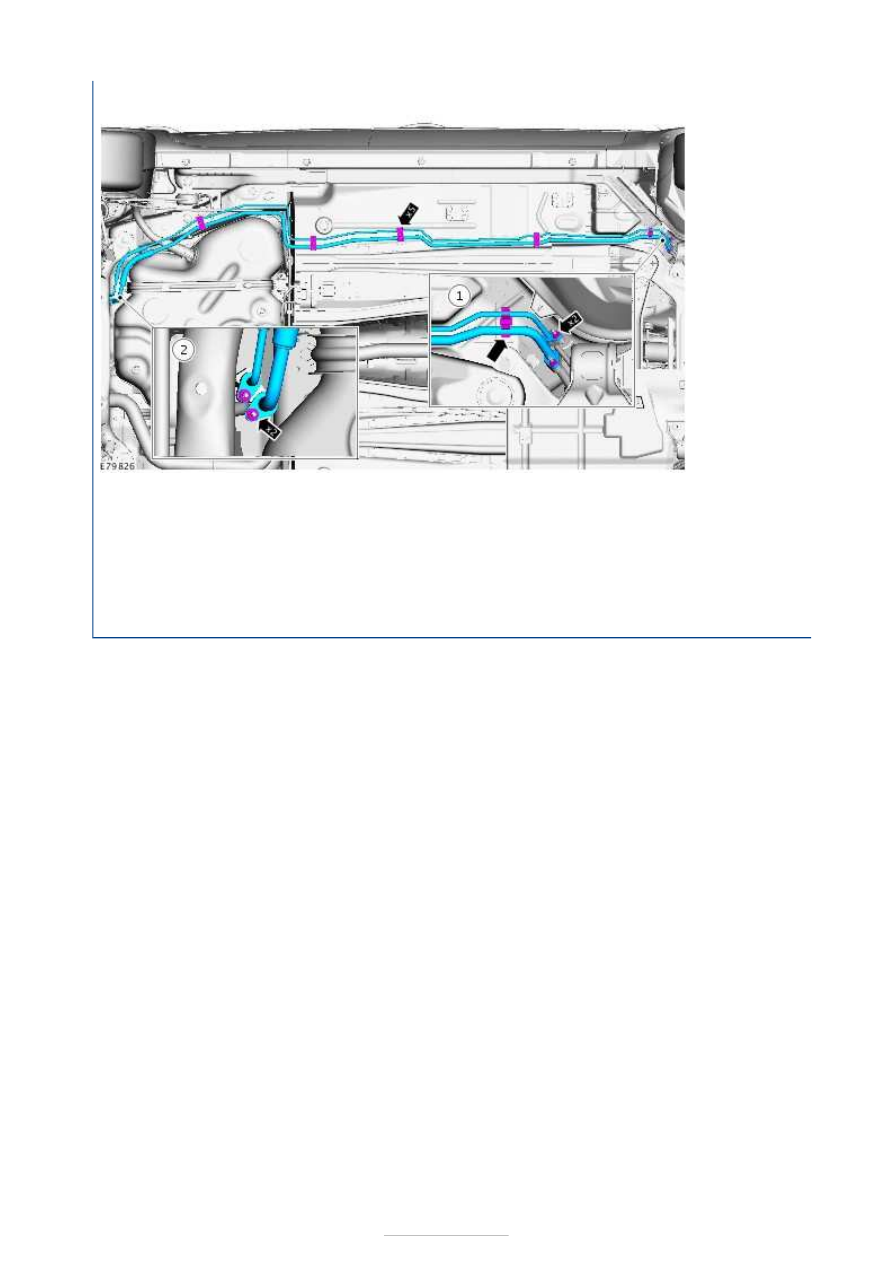

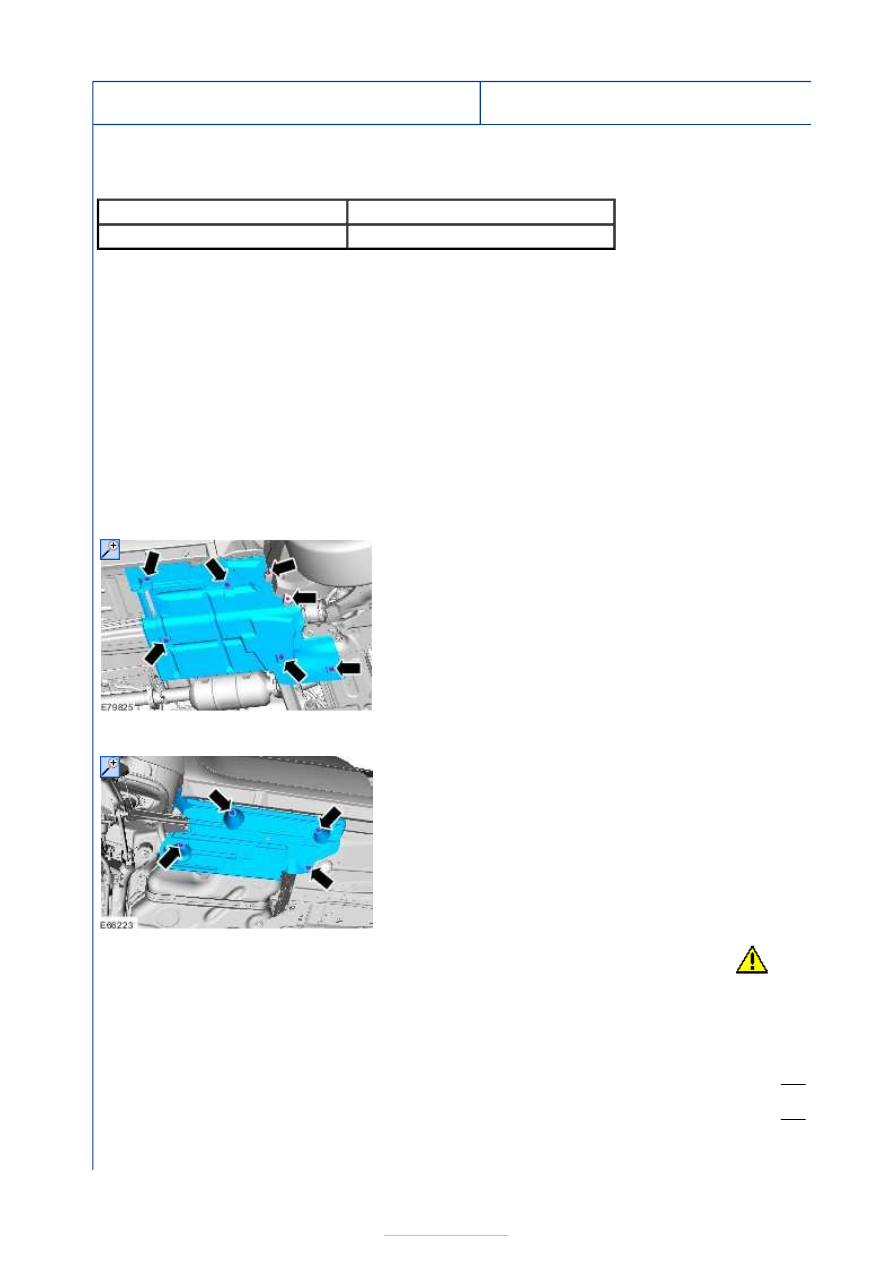

3.

4.

5.

CAUTION:

Make sure
that all
openings are
sealed.

1. Torque:

Nm

2. Torque:

Nm





Installation

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning (WSH-

M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse the removal procedure.
