Ford Galaxy / Ford S-MAX. Manual - part 691

Auxiliary Climate Control - Fuel Fired

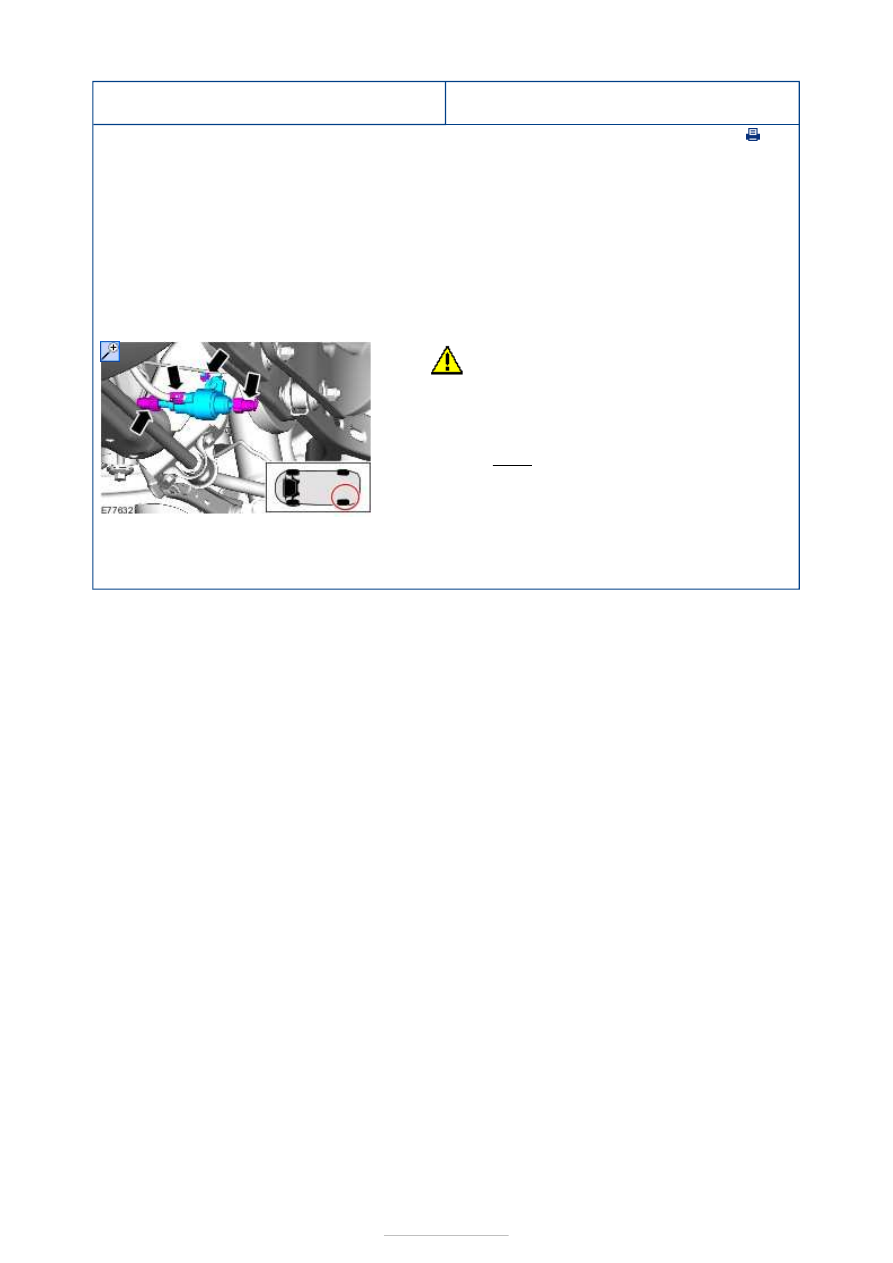

Booster Heater Fuel Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to:

Petrol and Petrol-Ethanol Fuel Systems

Health and Safety Precautions

 (100-00 General

Information, Description and Operation).
Refer to:

Diesel Fuel System Health and Safety

Precautions

 (100-00 General Information,

Description and Operation).

2.

CAUTION: All openings must be closed.

Use new blanking caps.

Refer to:

Spring Lock Couplings

 (310-00 Fuel

System - General Information, General
Procedures).
Torque:

8 Nm

1. Install the components in reverse order.



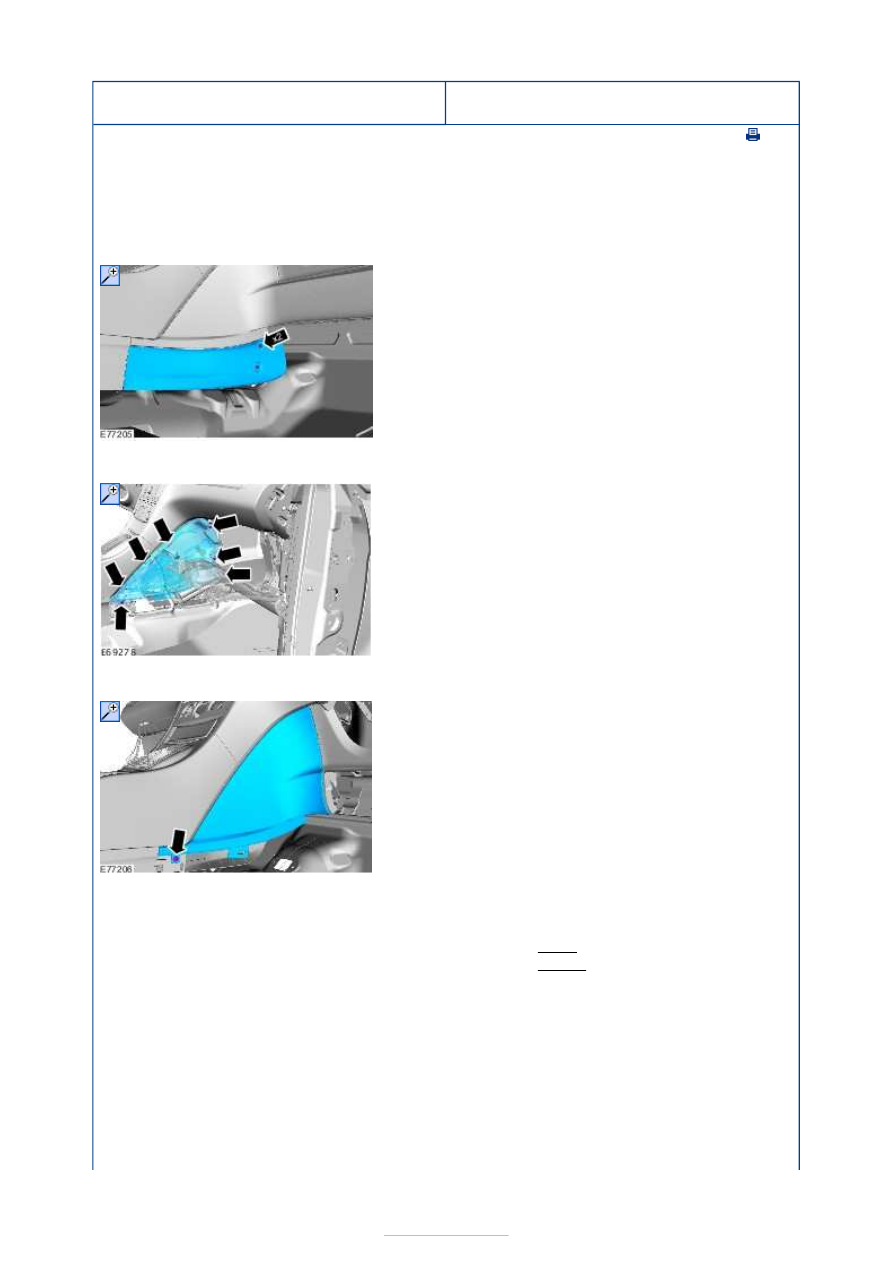

Auxiliary Climate Control - Electric
Booster Heater

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

All vehicles

Left-hand drive vehicles

RHD vehicles

All vehicles

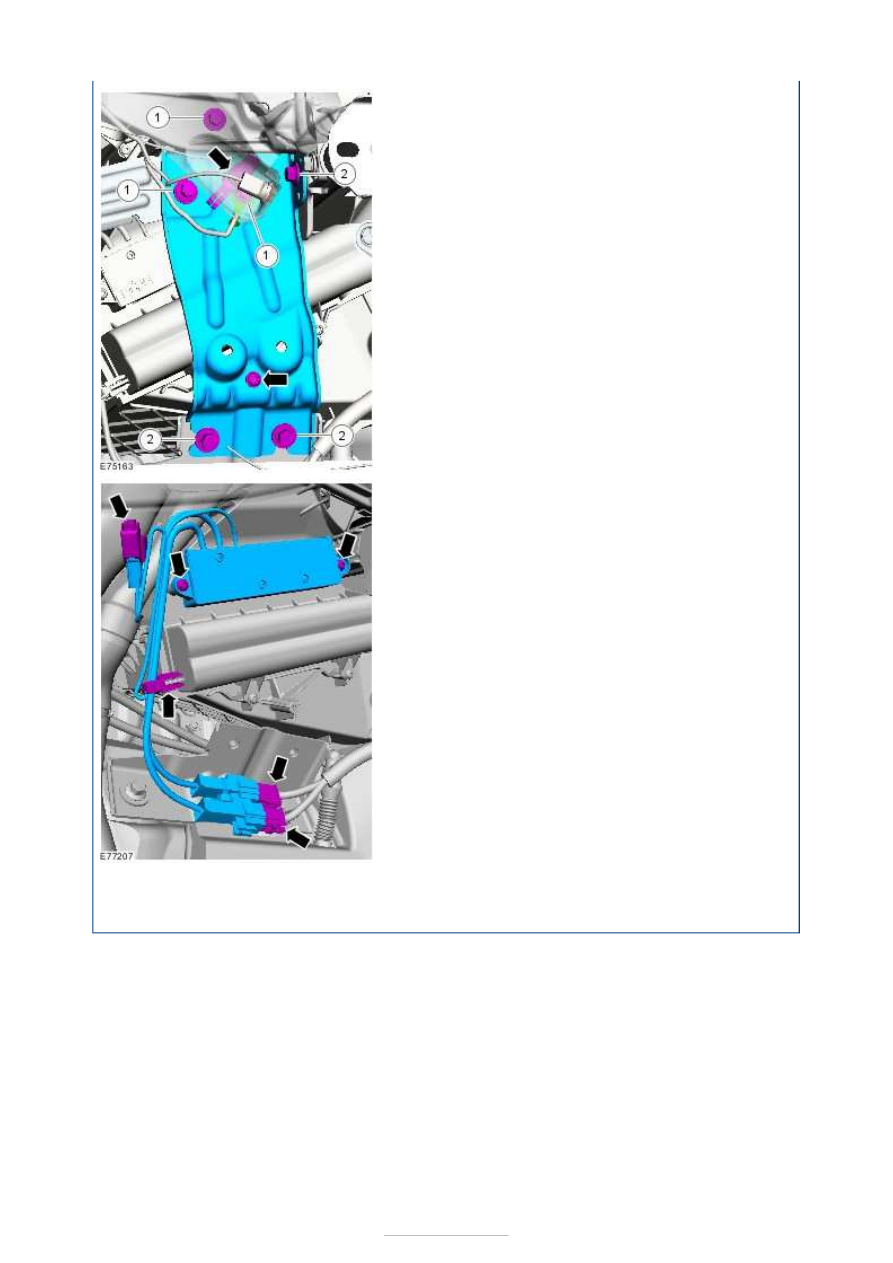

1.

2.

3.

4.

1. Torque: 9 Nm
2. Torque: 25 Nm







Installation

5.

1. Install the components in reverse order.





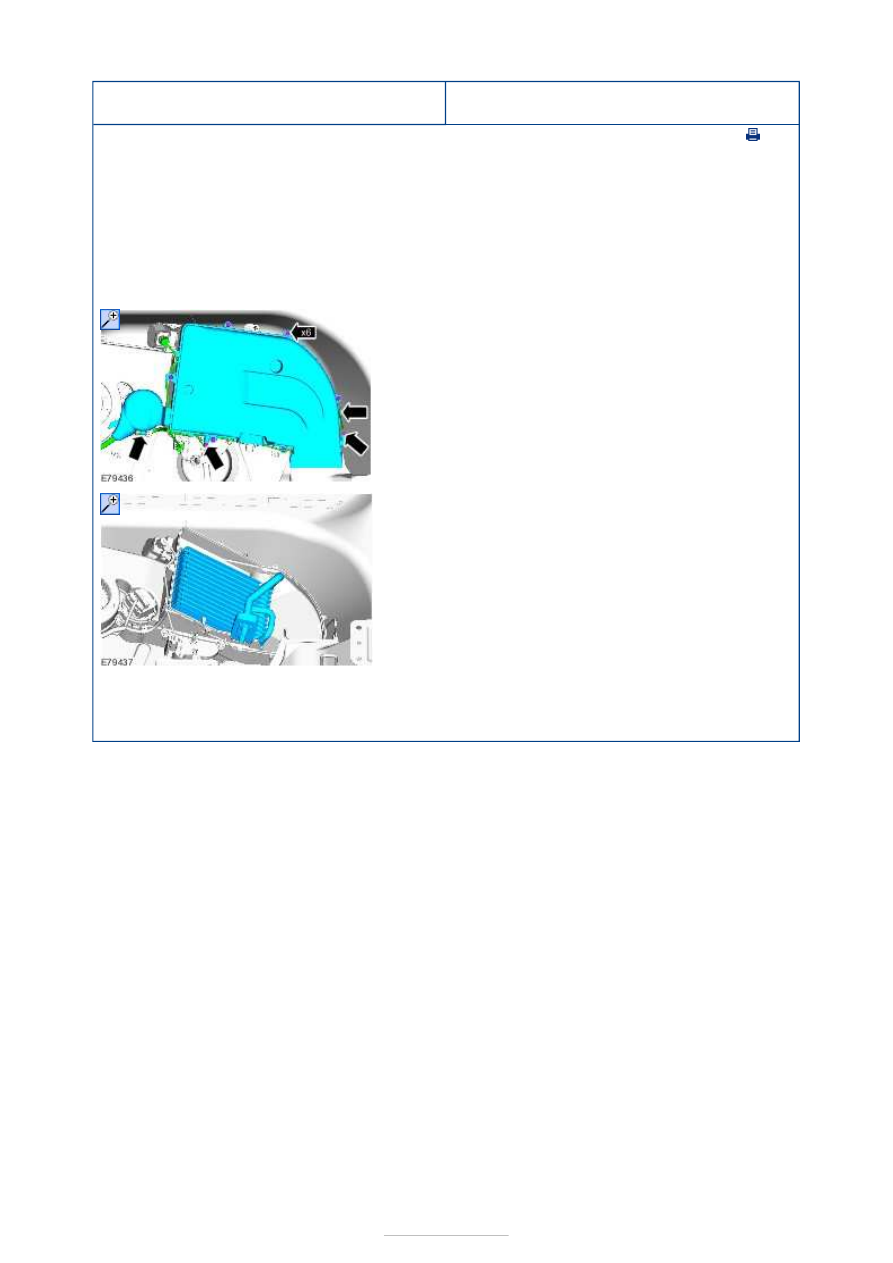

Auxiliary Climate Control - Auxiliary
Evaporator

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Remove the additional expansion valve.

Refer to: Zusatzexpansionsventil (412-02
Zusatz-Innenraumklimatisierung, Removal and
Installation).

2.

3.

1. To install, reverse the removal procedure.
