Ford Galaxy / Ford S-MAX. Manual - part 690

Auxiliary Climate Control - Control
Components

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

Overview of the additional air conditioning system

Control assembly, climate control - vehicles with additional air conditioning
system

The additional air conditioning system is only available on vehicles which are equipped with
automatic temperature control

On vehicles with additional air conditioning the top right button on the control assembly for
the climate control is used to switch on the additional air conditioning.

The additional air conditioning is controlled via the control assembly for climate control.

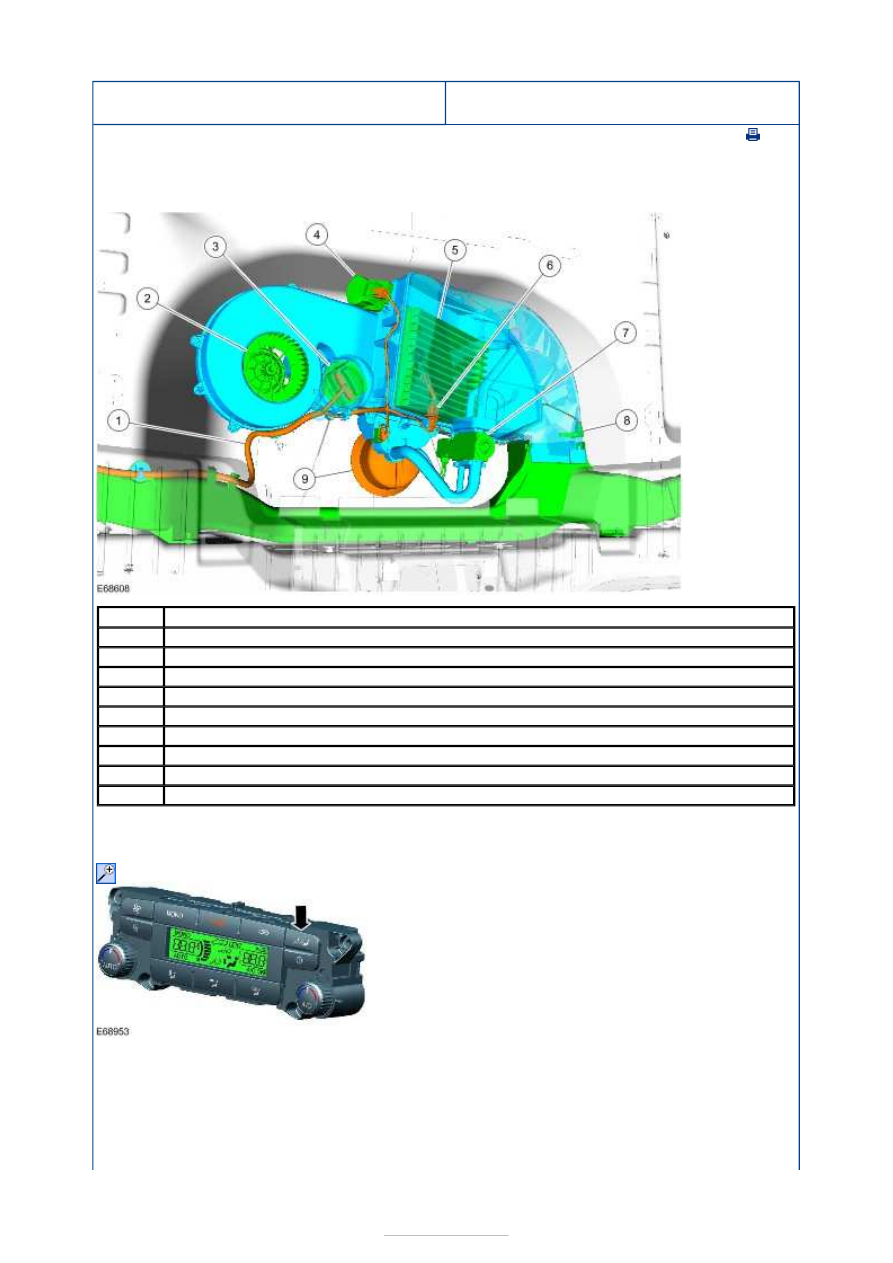

Item

Description

1

Wiring harness - additional air conditioning system

2

Blower motor

3

Blower control module

4

Temperature control flap actuator

5

Evaporator

6

De-icing switch.

7

Expansion valve with electric shut-off valve

8

Air outlet temperature sensor

9

Refrigerant line conduit





Vehicles with additional air conditioning and automatic temperature control have a
control assembly for climate control with the following button operated functions:

Switching the additional air conditioning on/off
Switching the air conditioning system on and off
Temperature adjustment for the driver's side / front passenger's side
Switching the windshield defrost function on and off
Switching the electronic automatic climate control and the dual mode on and off
Air distribution
Blower control
Switching off the dual automatic climate control
Recirculated air control

Auxiliary Climate Control - Fuel Fired Booster
Heater

S-MAX/Galaxy 2006.5 (02/2006

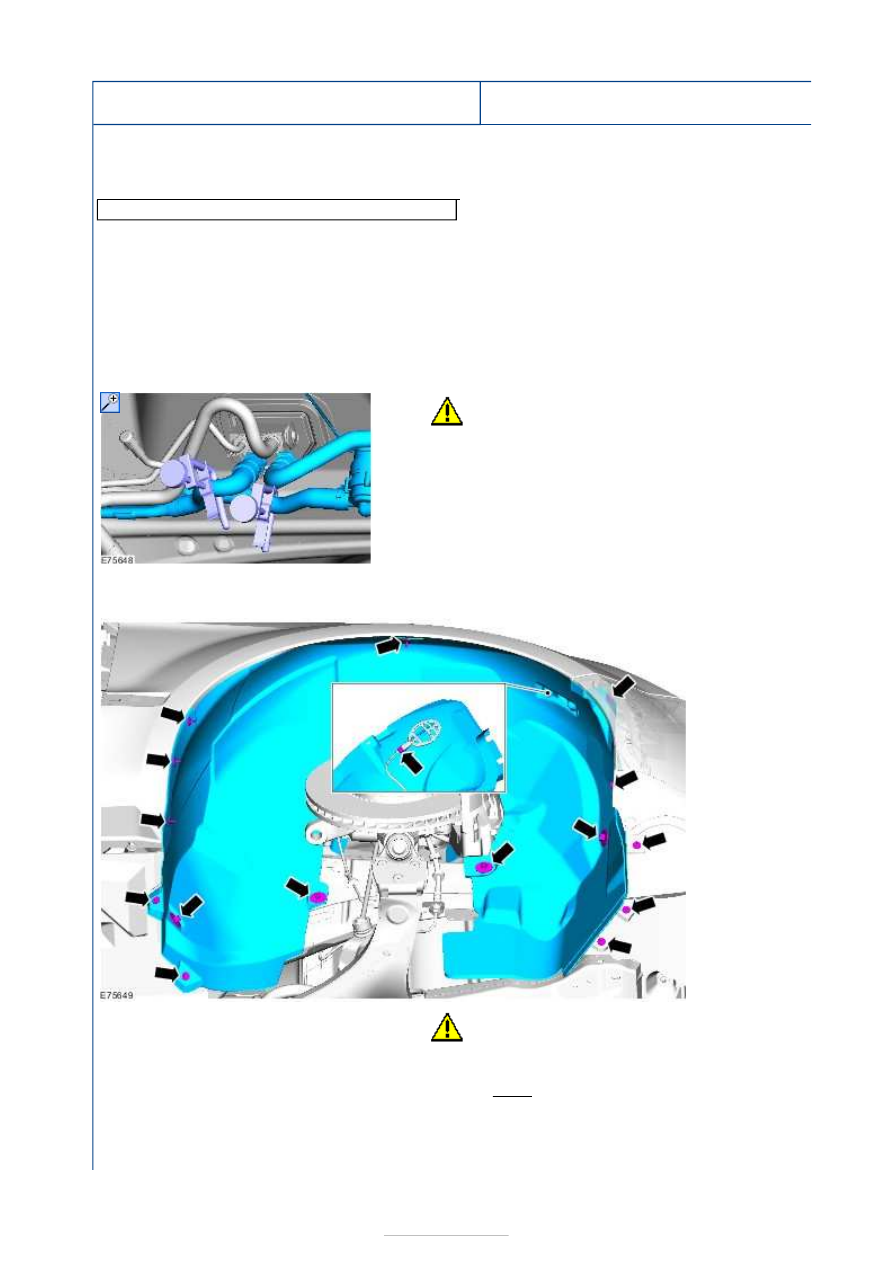

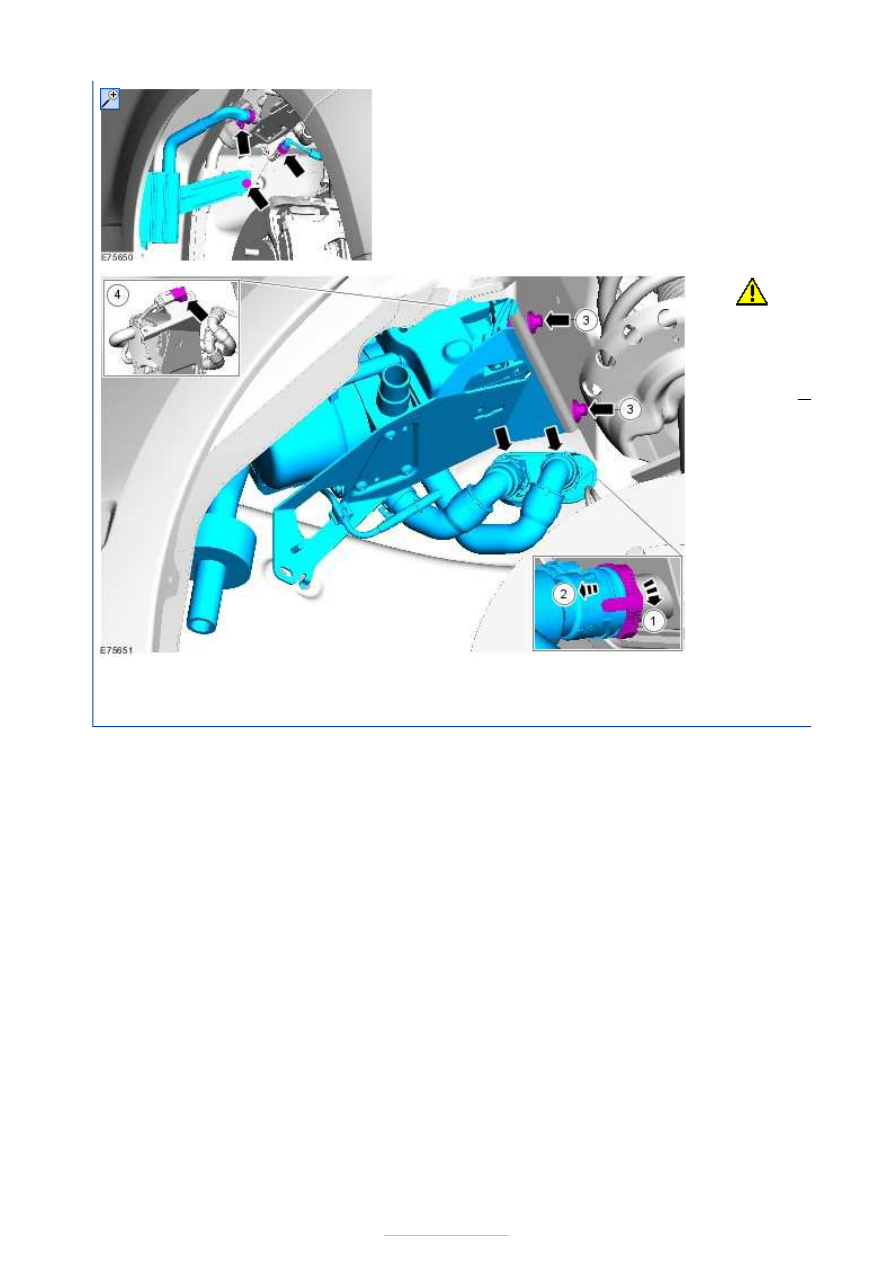

Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Hose clamp remover/installer

1. Refer to:

Petrol and Petrol-Ethanol Fuel Systems Health

and Safety Precautions

 (100-00 General Information,

Description and Operation).
Refer to:

Diesel Fuel System Health and Safety

Precautions

 (100-00 General Information, Description and

Operation).

2.

CAUTION: Make sure that all openings are sealed.

General Equipment:

Hose clamp remover/installer



3. Refer to:

Lifting

 (100-02 Jacking and Lifting, Description

and Operation).

4.

5.

CAUTION: Make sure that all openings are sealed.

Refer to:

Spring Lock Couplings

 (310-00 Fuel System

General Information, General Procedures).
Torque:

8 Nm





Installation

6.

CAUTION:

Make sure
that all
openings are
sealed.

Torque:

8 Nm

1. Install the components in reverse order.
