Climate Control - Climate Control Housing—
Vehicles With: Automatic Temperature
Control

S-MAX/Galaxy 2006.5 (02/2006



Print

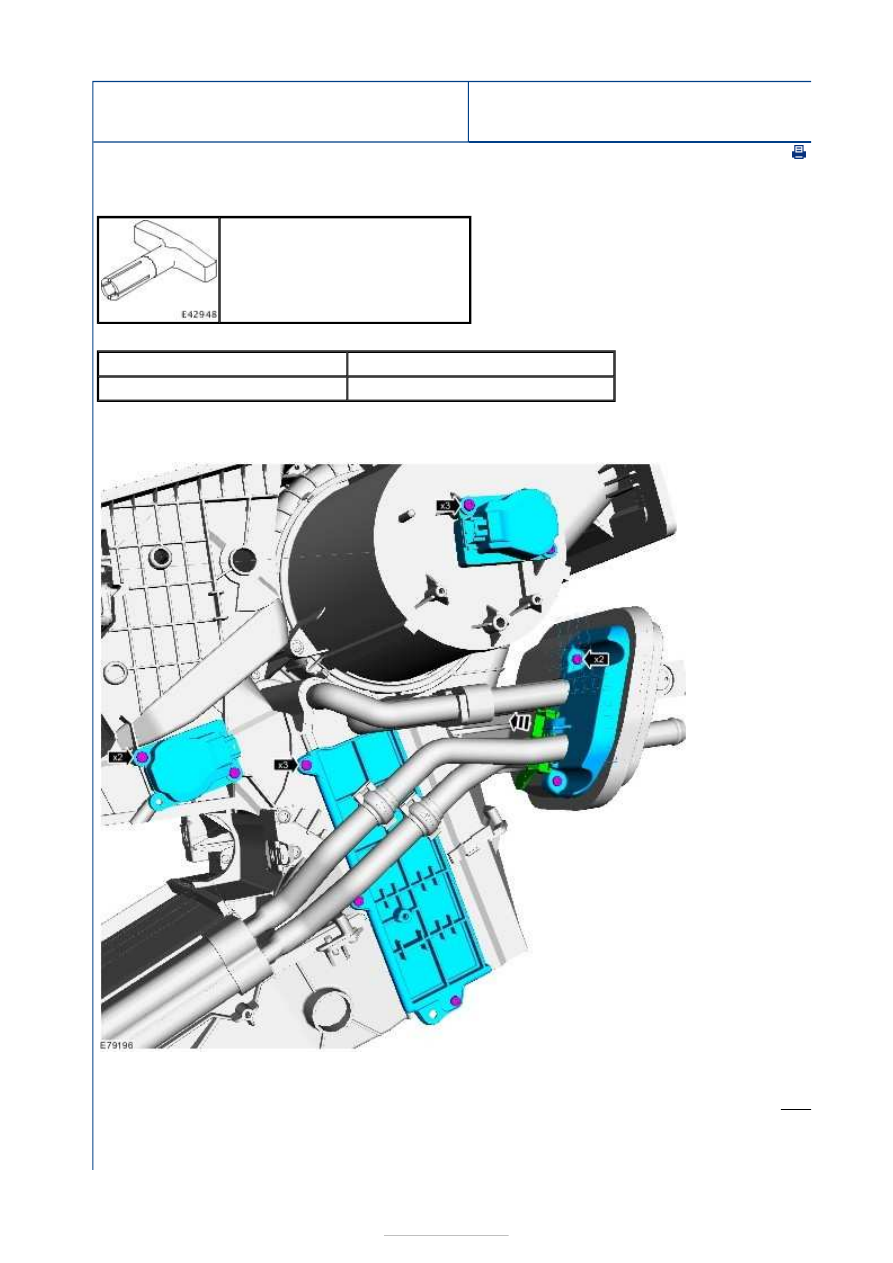

Disassembly and Assembly

Special Tool(s)

Materials

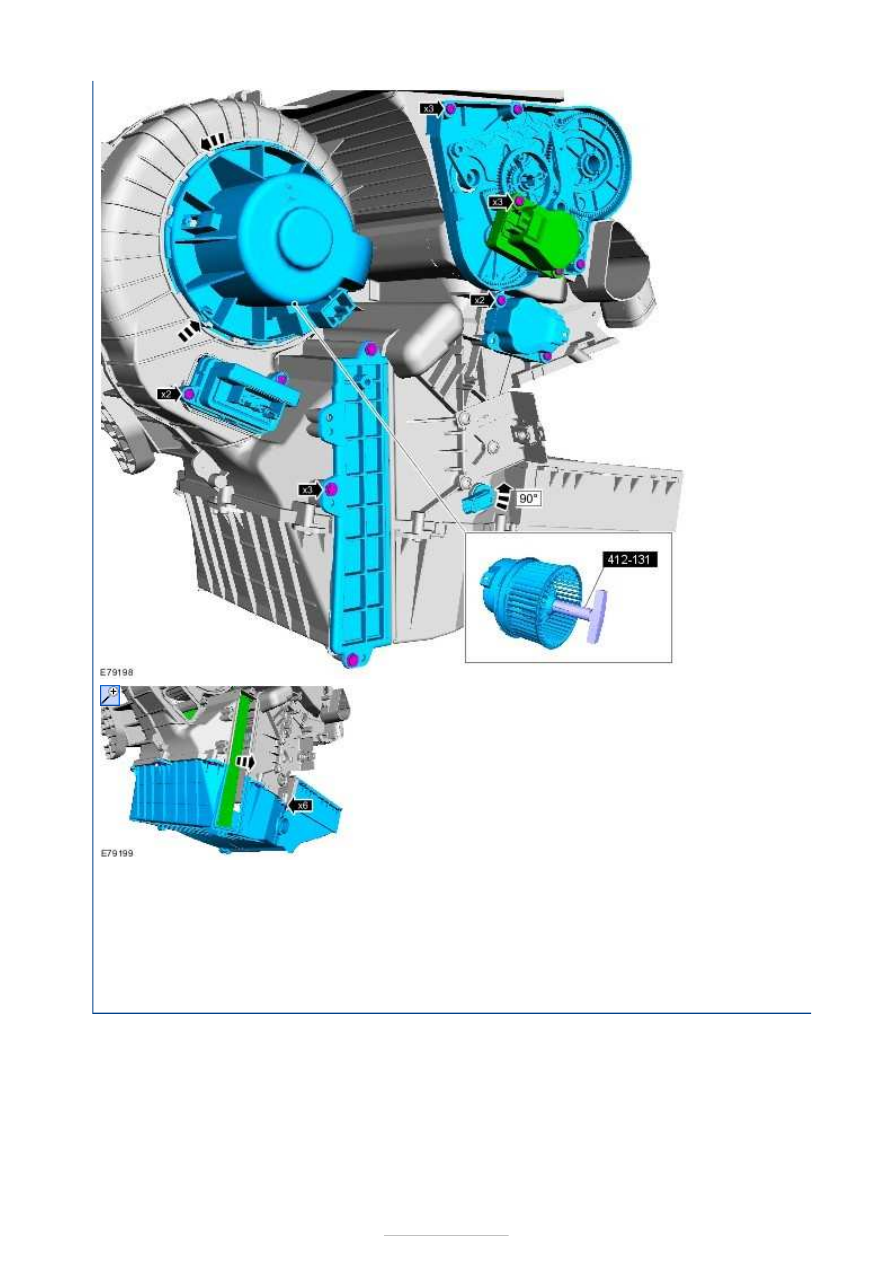

Disassembly

NOTE: Removal steps in this procedure may contain installation details.

412-131
Remover/Installer, Blower Engine

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1.

2.

1. Torque:

4 Nm





3. Special Tool

(s):

412-131

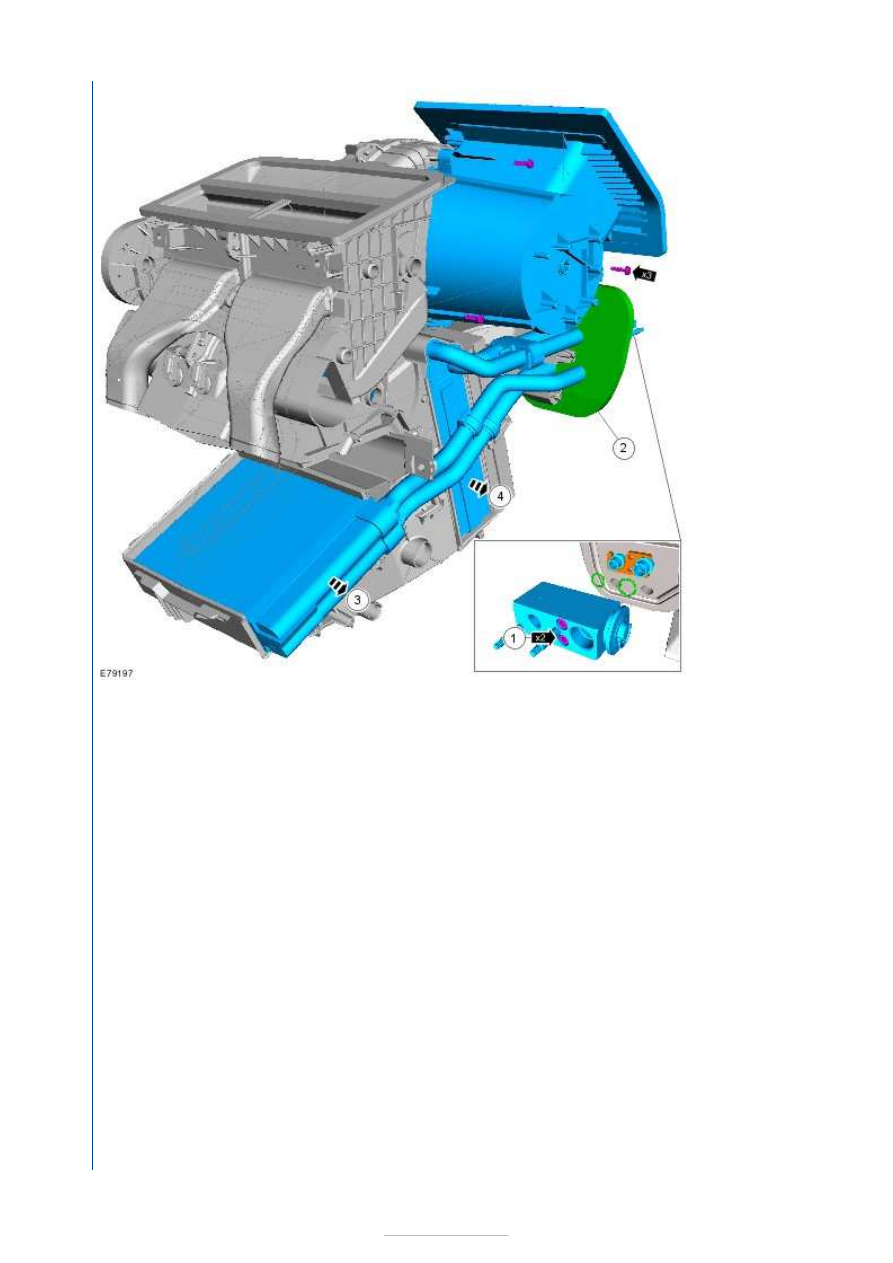

Assembly

4.

5. To install, reverse the removal procedure.

6. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning (WSH-

M1C231-B / 6U7J-M1C231-AA)







Auxiliary Climate Control - Auxiliary
Climate Control

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

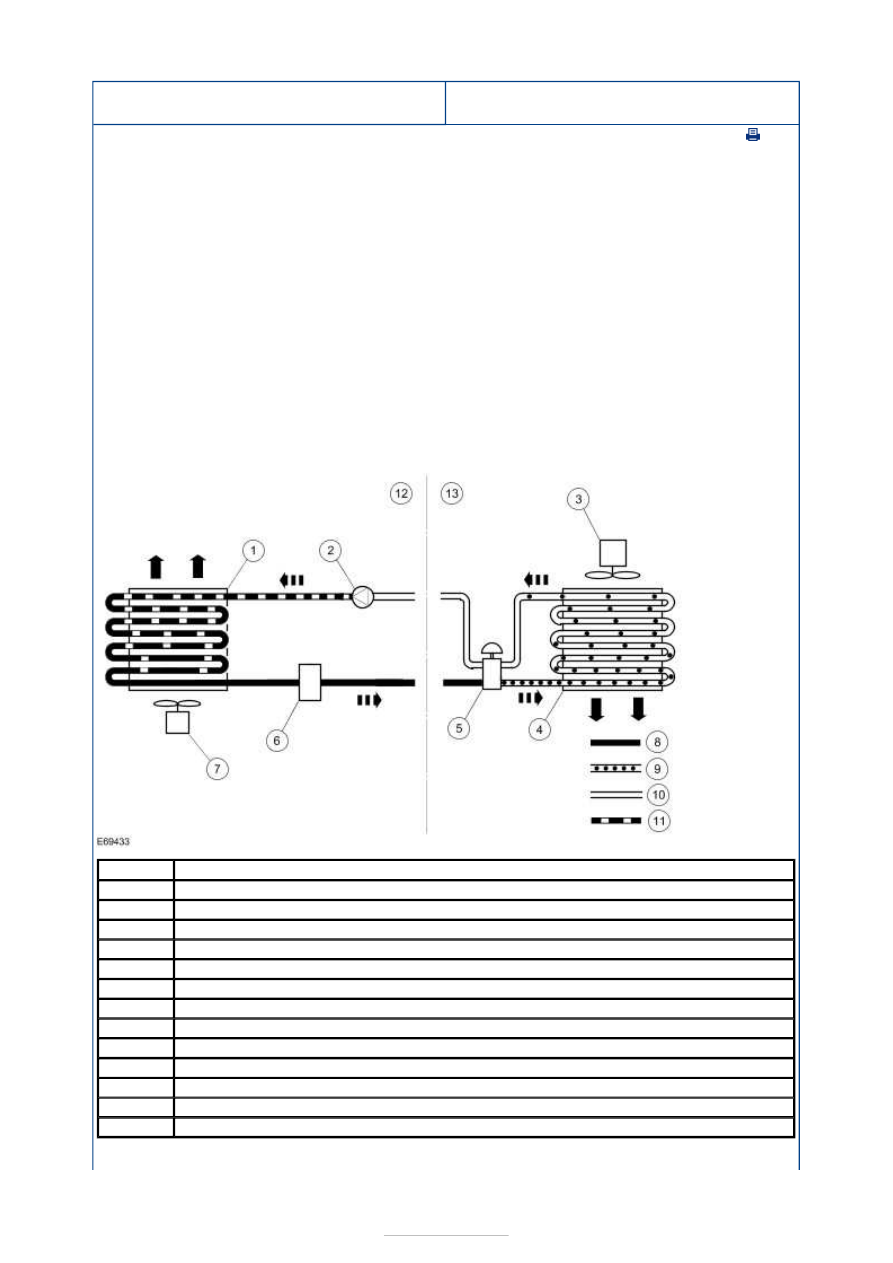

Refrigerant circuit

Overview - refrigerant lines - additional air conditioning system

Item

Description

1

Condenser

2

A/C compressor

3

Blower motor

4

Evaporator

5

Expansion valve with electric shut-off valve

6

Refrigerant drier

7

Cooling fans.

8

High - pressure (liquid and warm)

9

Low - pressure (liquid and cool)

10

Low-pressure (gaseous and cool)

11

High pressure (gaseous and hot)

12

Front air conditioning system

13

Additional air conditioning system
