Installation

1.

NOTE: New units must be configured using the Programmable
Module Installation Routine in the diagnostic tool.

Install the components in reverse order.

General Equipment:

Ford diagnostic equipment





Climate Control - Climate Control Housing—
Vehicles With: Manual Temperature Control

S-MAX/Galaxy 2006.5 (02/2006



Print

Disassembly and Assembly

Special Tool(s)

Materials

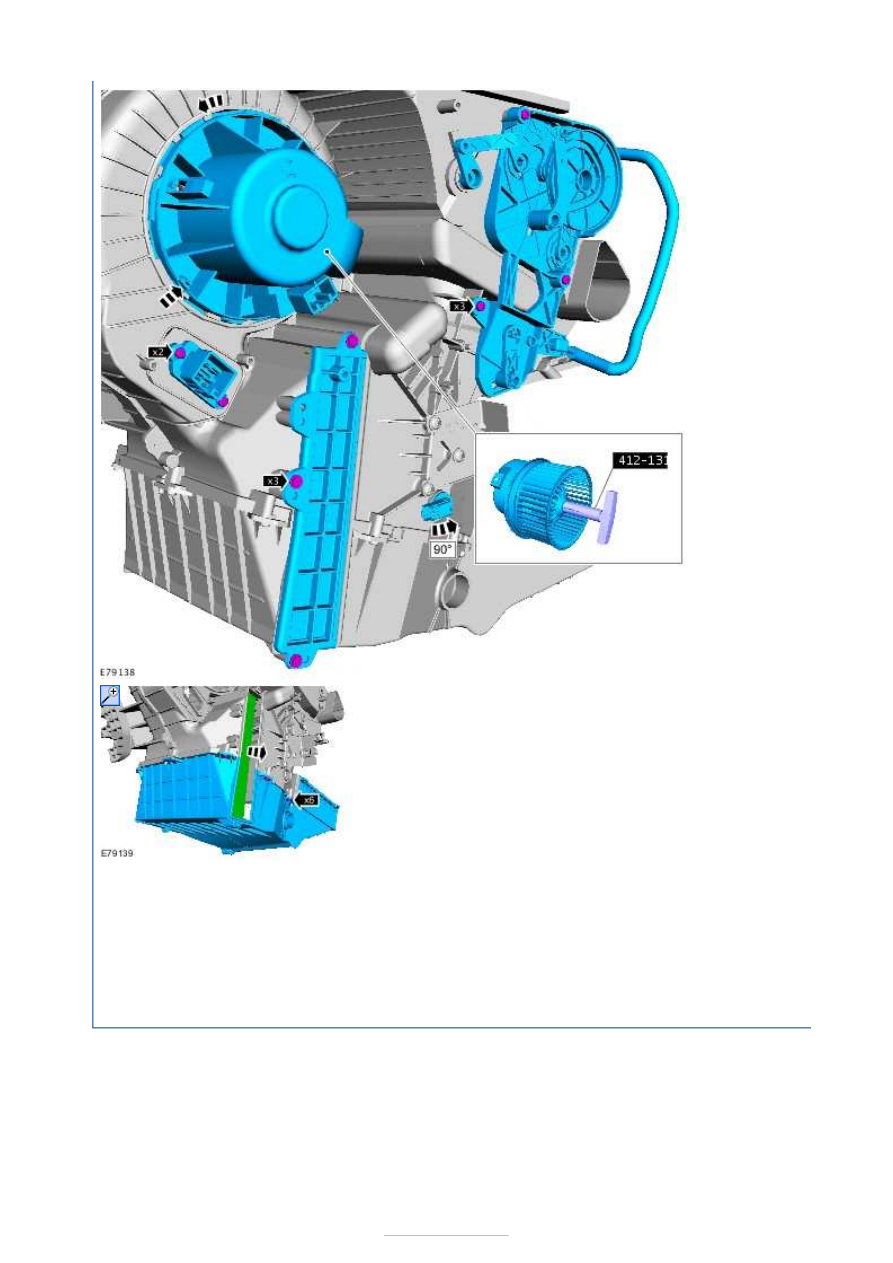

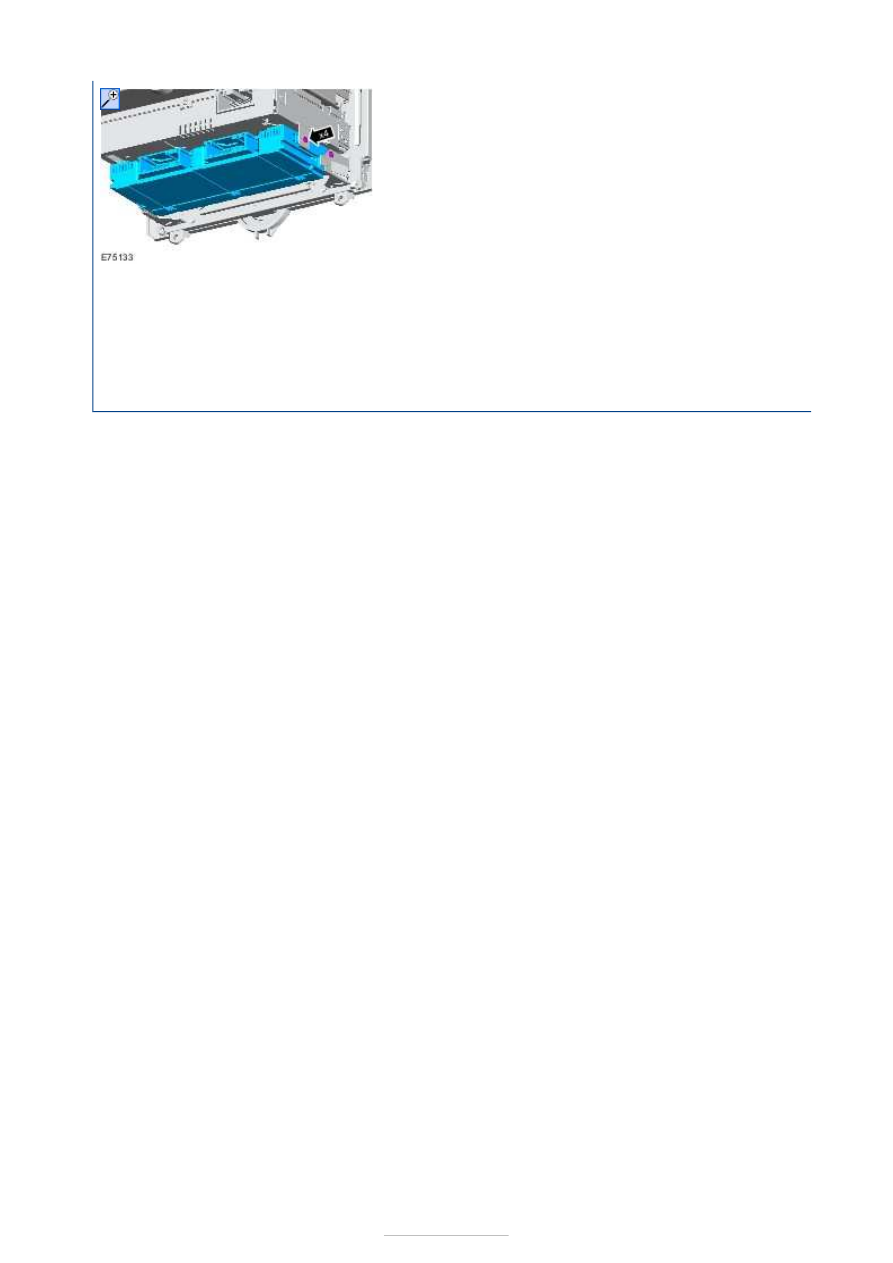

Disassembly

NOTE: Removal steps in this procedure may contain installation details.

412-131
Remover/Installer, Blower Engine

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1.

2.

1. Torque:

4 Nm





3. Special Tool

(s):

412-131

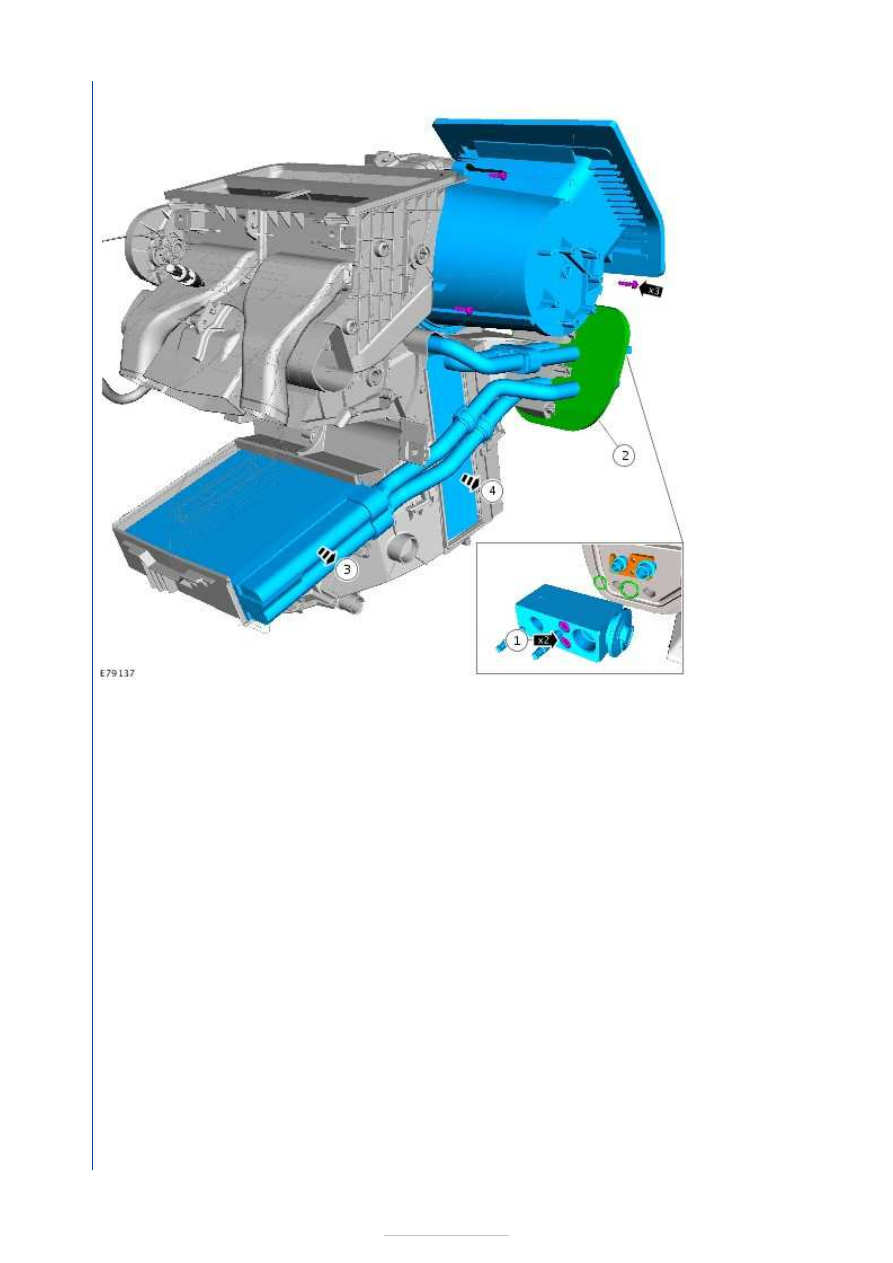

Assembly

4.

5. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning (WSH-

M1C231-B / 6U7J-M1C231-AA)



6. To install, reverse the removal procedure.
