Ford Galaxy / Ford S-MAX. Manual - part 683

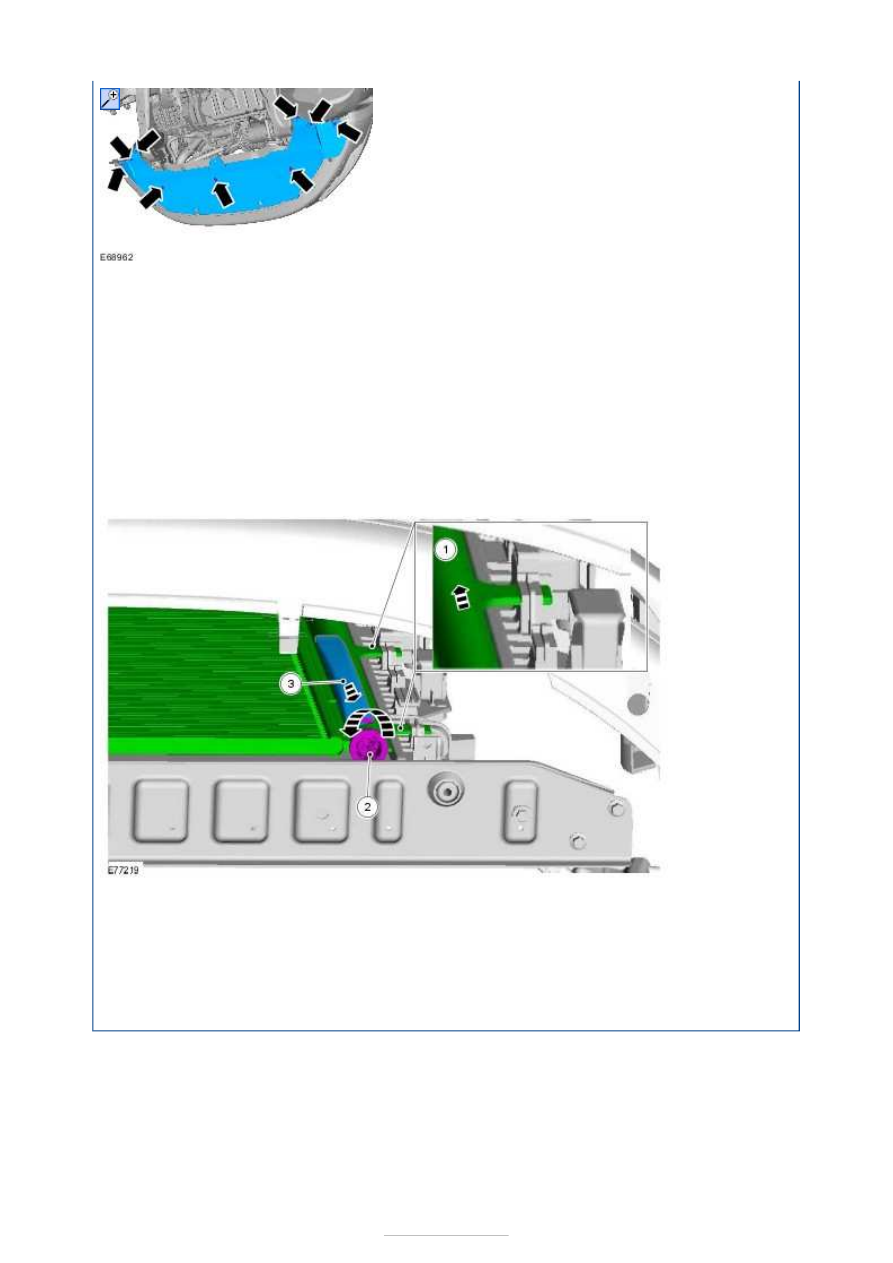

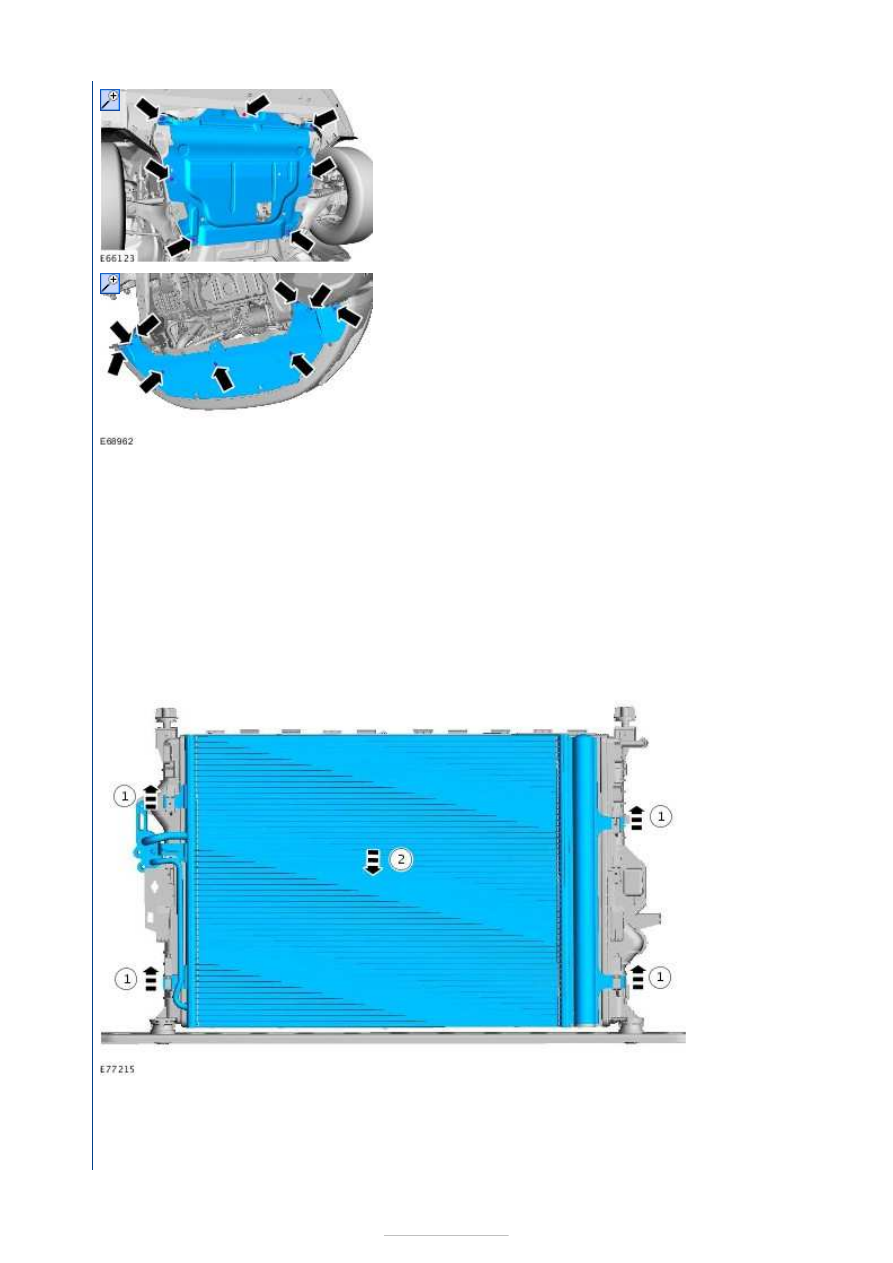

Vehicles with intercooler

All vehicles

Installation

8. Remove the intercooler.

Refer to:

Charge Air Cooler

 (303-12E Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW/2.0L Duratorq-TDCi
(118kW/160PS) - DW, Emission Requirements:
Stage IV/Stage V, Removal and Installation).

9.

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning

(WSH-M1C231-B / 6U7J-M1C231-AA)



2. Install the components in reverse order.





Climate Control - Condenser

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Evacuate the air conditioning (A/C) system.

Refer to:

Air Conditioning (A/C) System Recovery,

Evacuation and Charging

 (412-00 Climate Control

System - General Information, General Procedures).

2. Remove the right-hand headlamp assembly.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

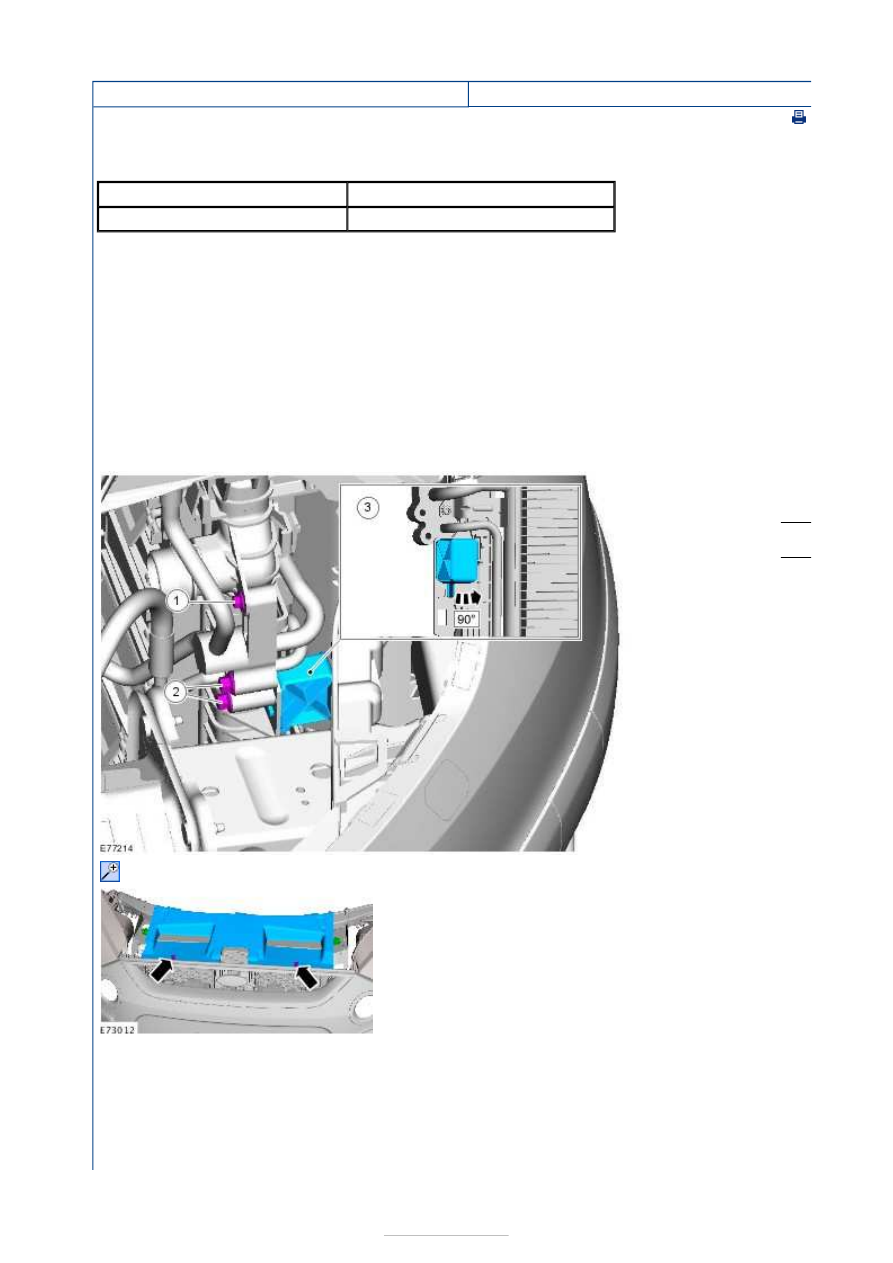

3.

1. Torque:

5 Nm

2. Torque:

24 Nm

4.

5. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

6.





Vehicles with intercooler

All vehicles

Installation

7.

8. Remove the intercooler.

Refer to:

Charge Air Cooler

 (303-12E Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW/2.0L Duratorq-TDCi
(118kW/160PS) - DW, Emission Requirements: Stage
IV/Stage V, Removal and Installation).

9.

1. Coat the O-rings on the refrigerant lines.







Material:

Compressor Oil - Air Conditioning (WSH-

M1C231-B / 6U7J-M1C231-AA)



2. Install the components in reverse order.
