Ford Galaxy / Ford S-MAX. Manual - part 682

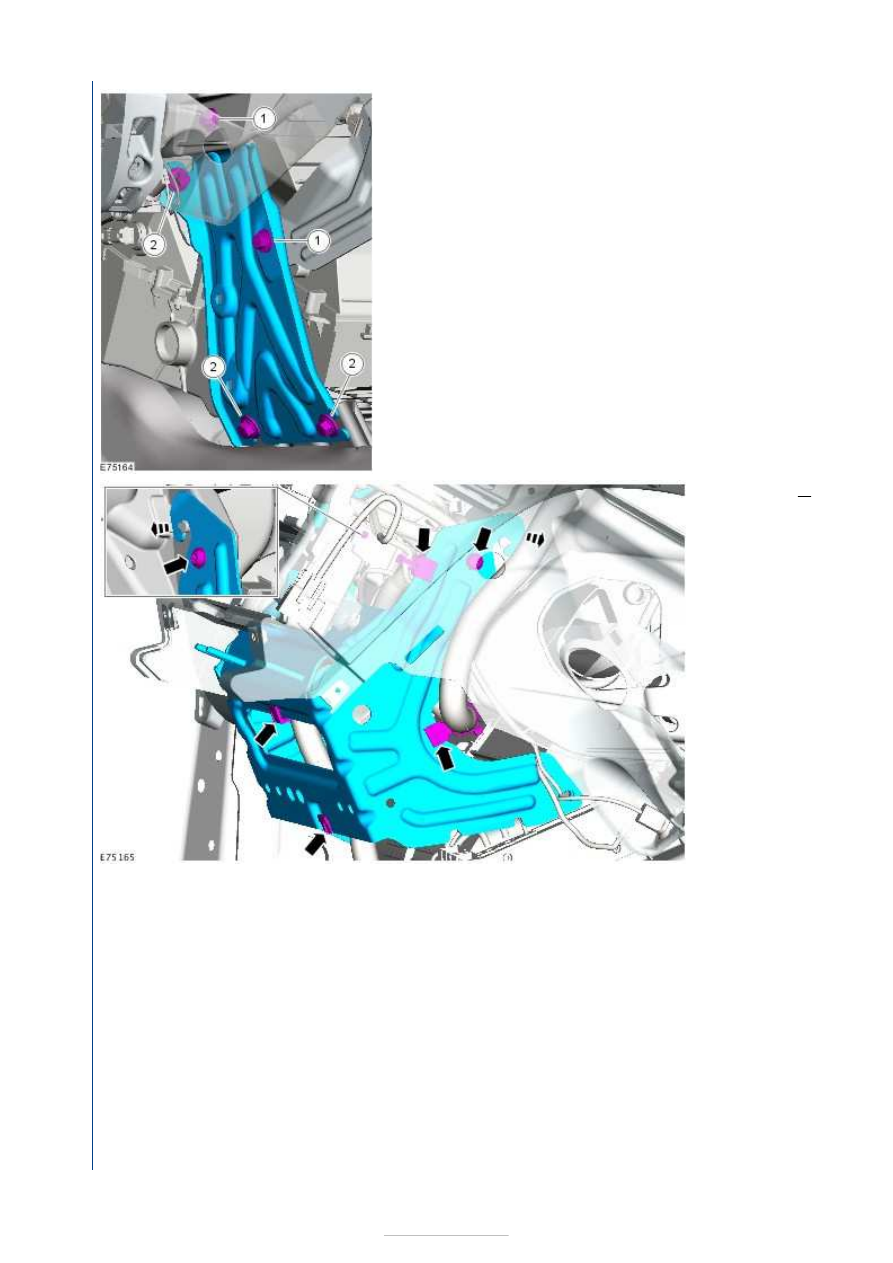

26. Torque: 9 Nm

27.





Installation

28.

29.

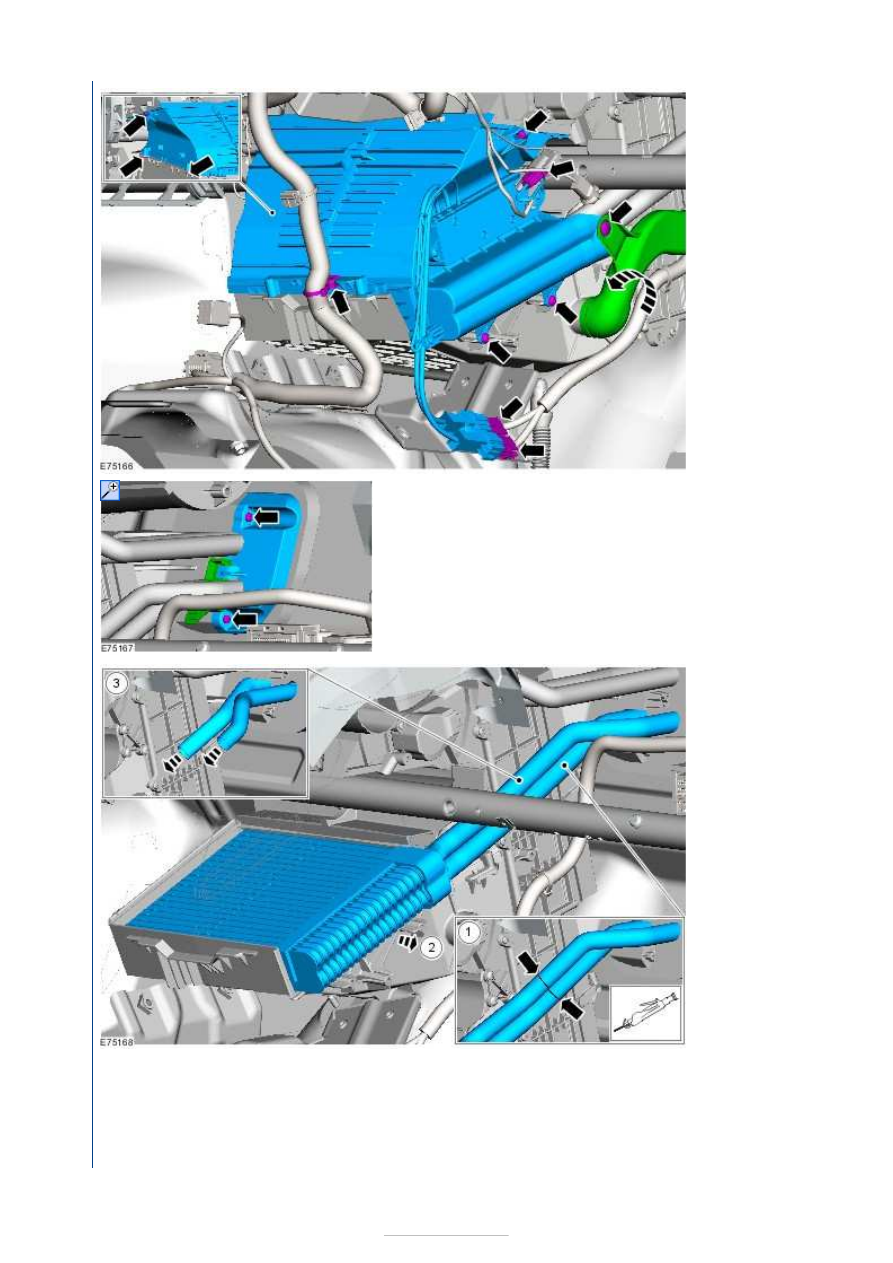

1. Saw

through
the
coolant
lines.

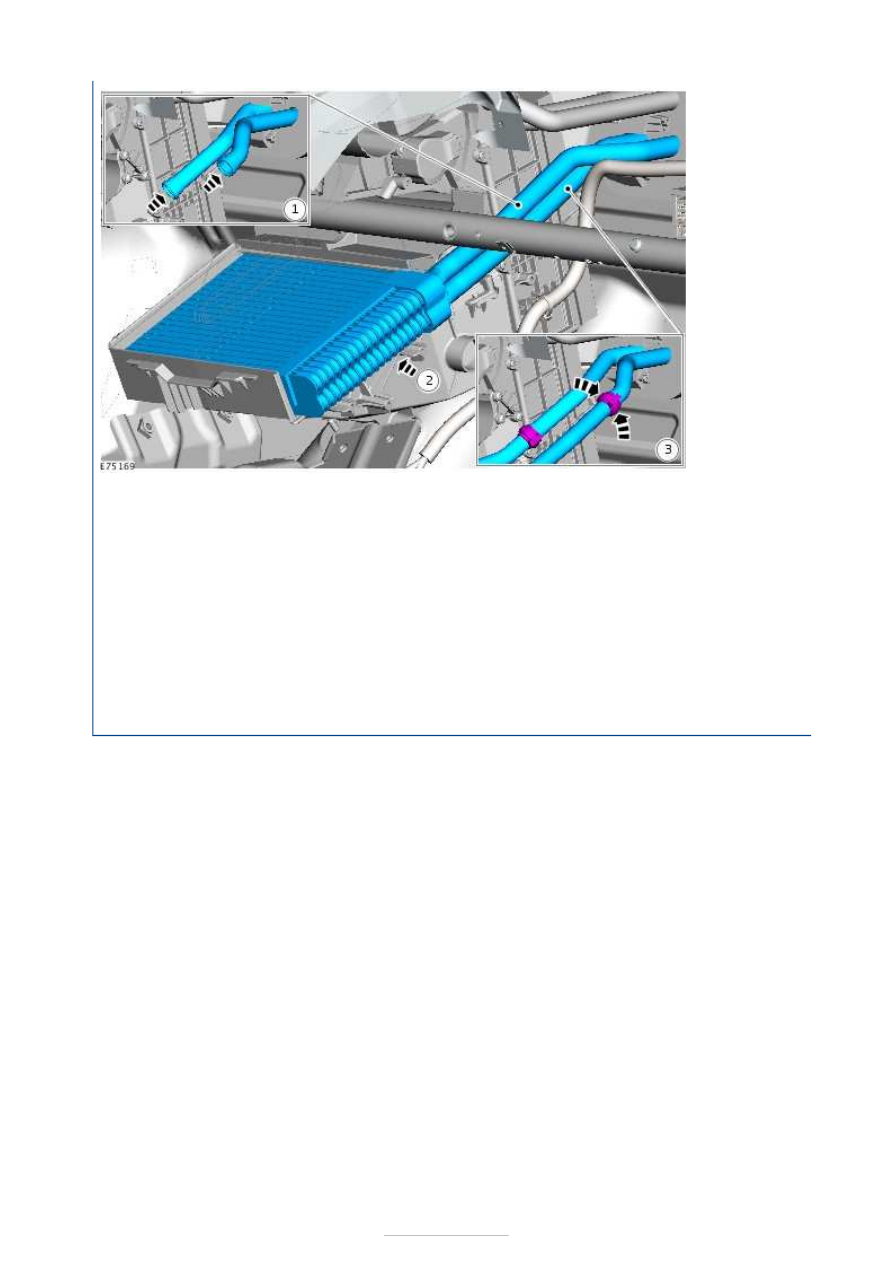

1. To install,

reverse the
removal







procedure.

2. Check the coolant level.

Refer to:

Cooling System Draining, Filling and Bleeding

(303-03A Engine Cooling - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE (118kW/160PS)
- MI4, General Procedures).
Refer to:

Cooling System Draining, Filling and Bleeding

(303-03C Engine Cooling - 2.5L Duratec
(162kW/220PS) - VI5, General Procedures).
Refer to:

Cooling System Draining, Filling and Bleeding

(303-03D Engine Cooling - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx, General Procedures).



Climate Control - Receiver Drier

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Evacuate the air conditioning (A/C) system.

Refer to:

Air Conditioning (A/C) System

Recovery, Evacuation and Charging

 (412-00

Climate Control System - General Information,
General Procedures).

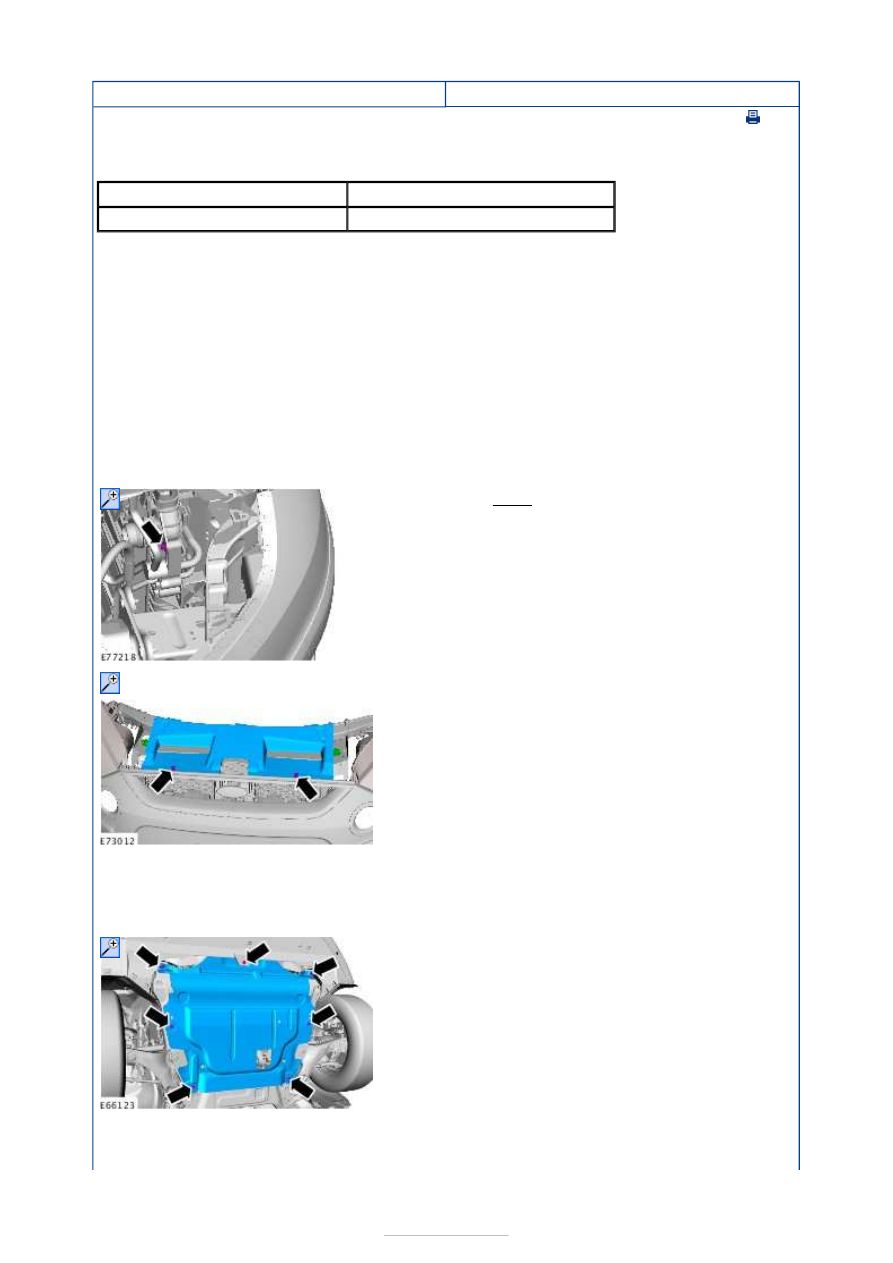

2. Remove the right-hand headlamp assembly.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

3. Torque: 5 Nm

4.

5. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

6.

7.
