Installation

30.

31.

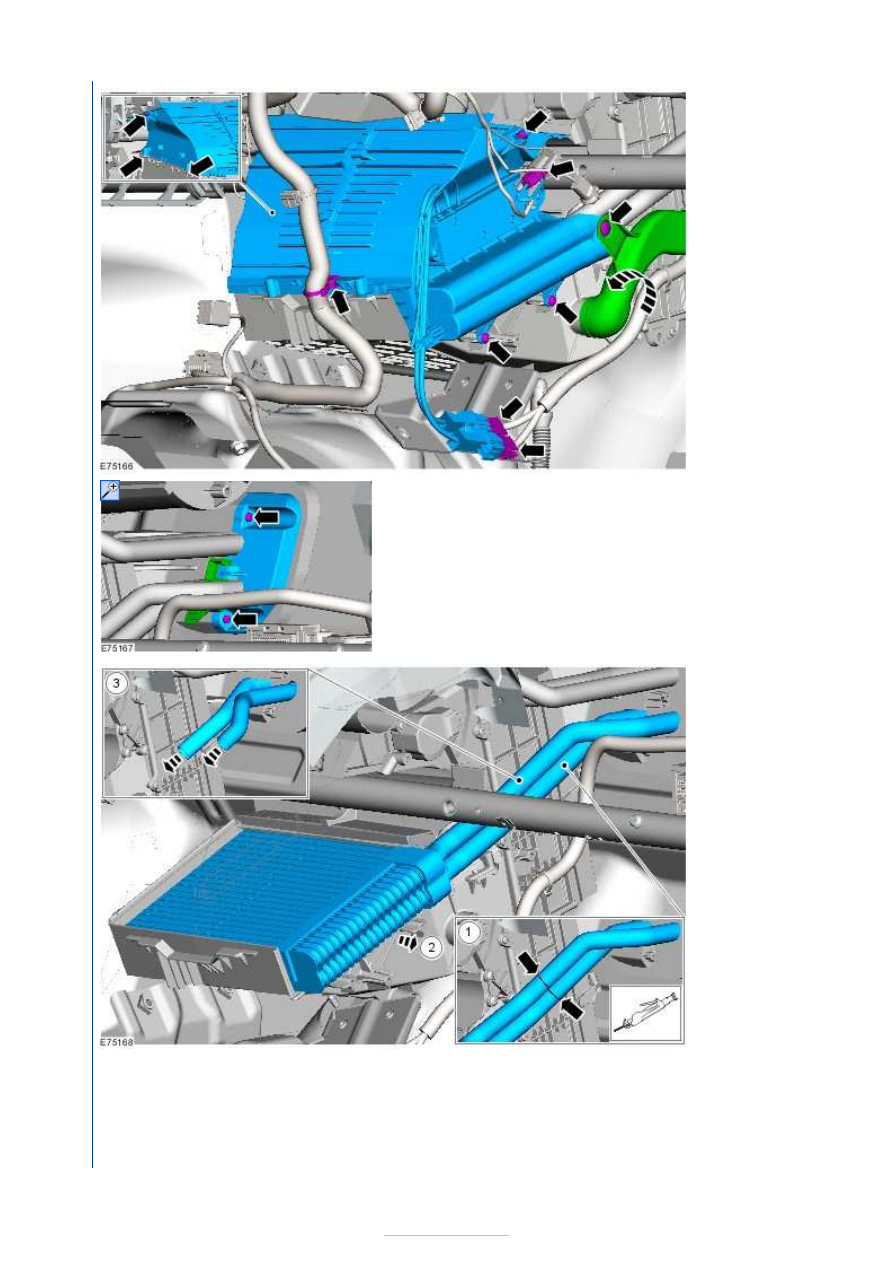

1. Saw

through
the
coolant
lines.

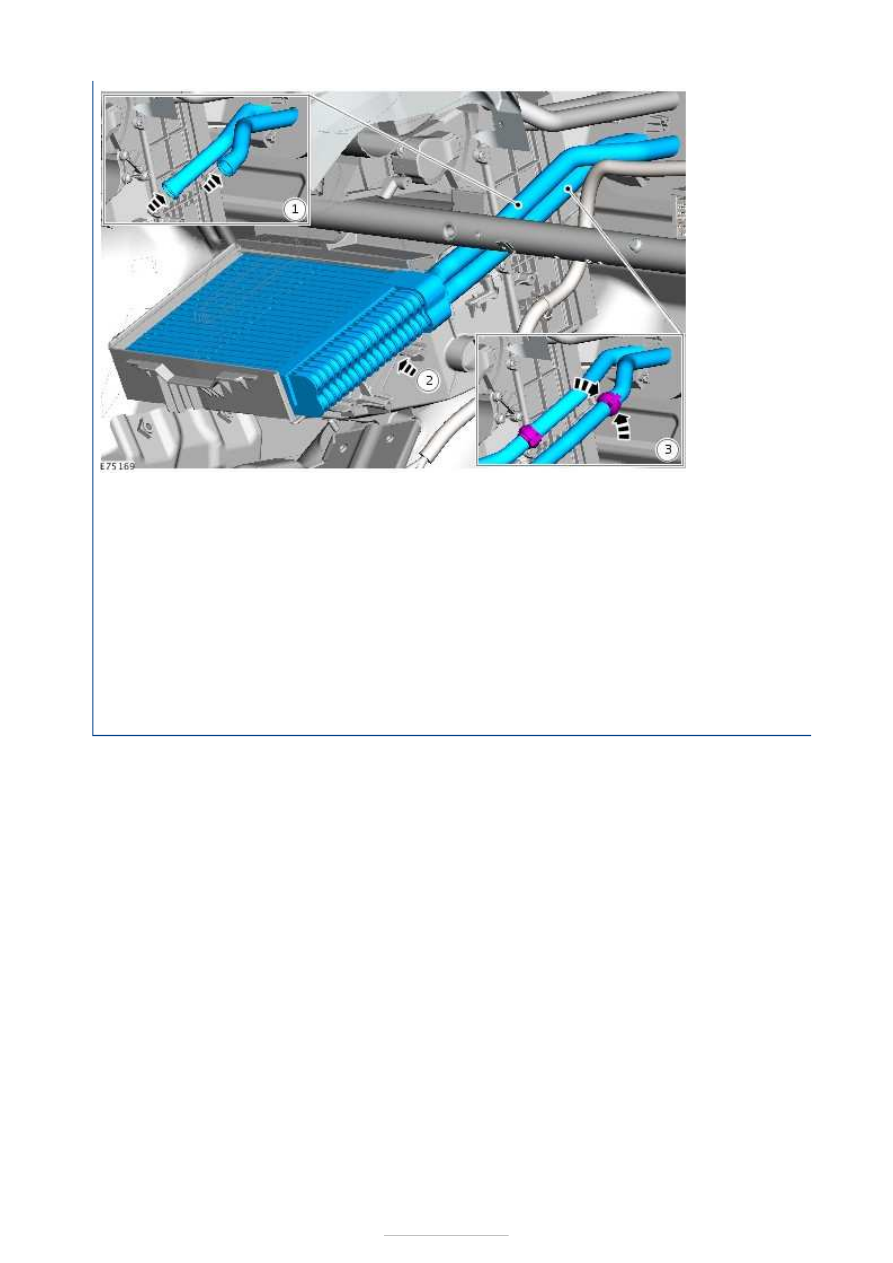

1. Install the

components
in reverse







order.

2. Check the coolant level.

Refer to:

Cooling System Draining, Filling and Bleeding

(303-03A Engine Cooling - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE (118kW/160PS)
- MI4, General Procedures).
Refer to:

Cooling System Draining, Filling and Bleeding

(303-03C Engine Cooling - 2.5L Duratec
(162kW/220PS) - VI5, General Procedures).
Refer to:

Cooling System Draining, Filling and Bleeding

(303-03D Engine Cooling - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx, General Procedures).



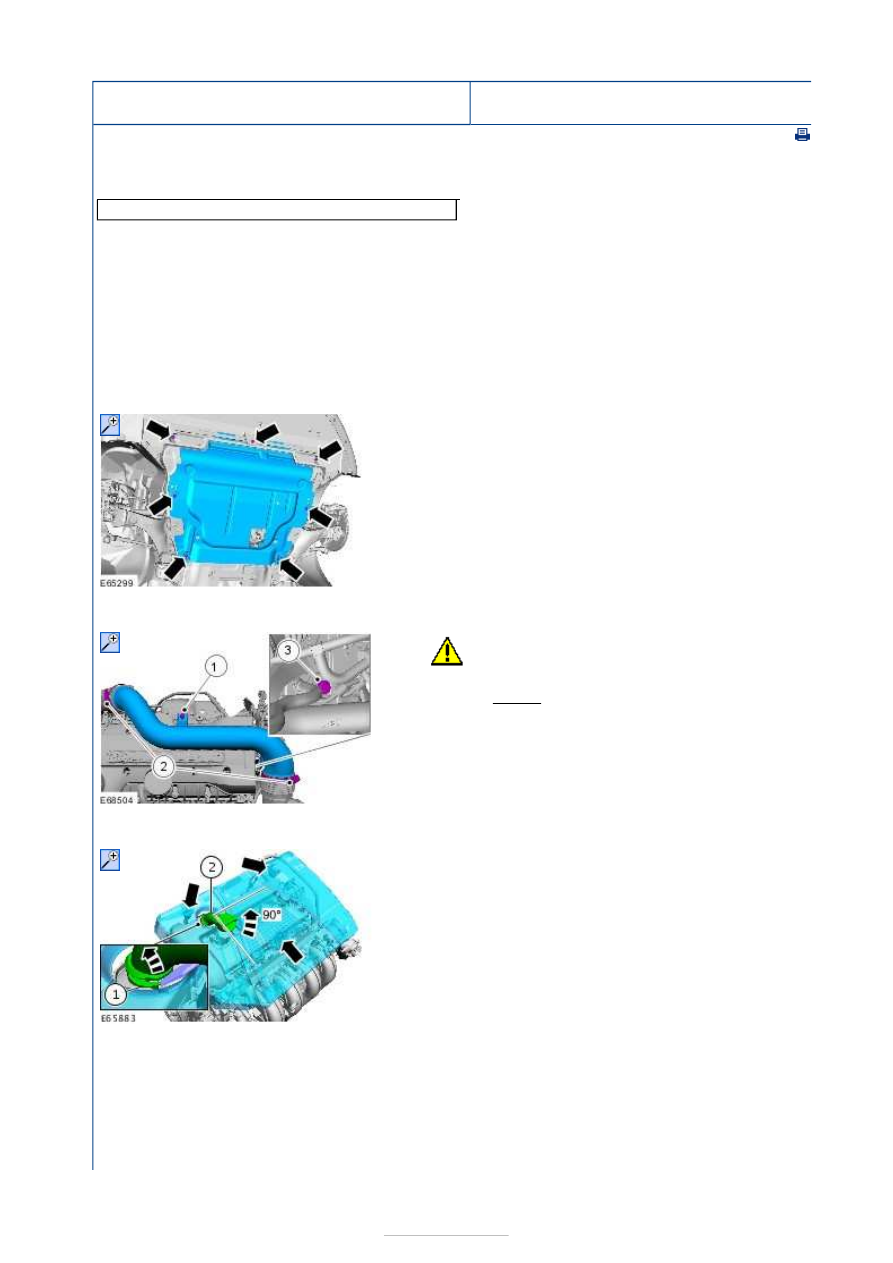

Climate Control - Heater Core—Vehicles Built
From: 05/2007

S-MAX/Galaxy 2006.5 (02/2006



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with 1.8L diesel engine

Vehicles with 2.5L engine

Vehicles with 2.0L engine

Vehicles with 2.0L diesel engine

Hose clamp remover/installer

1. Refer to:

Engine Cooling System Health and Safety

Precautions

 (100-00 General Information, Description

and Operation).

2. Refer to:

Lifting

 (100-02 Jacking and Lifting, Description

and Operation).

3.

4.

CAUTION: Make sure that the inside of the pipe

ends are clean and free of oil residue.

Torque:

10 Nm

5.

6.

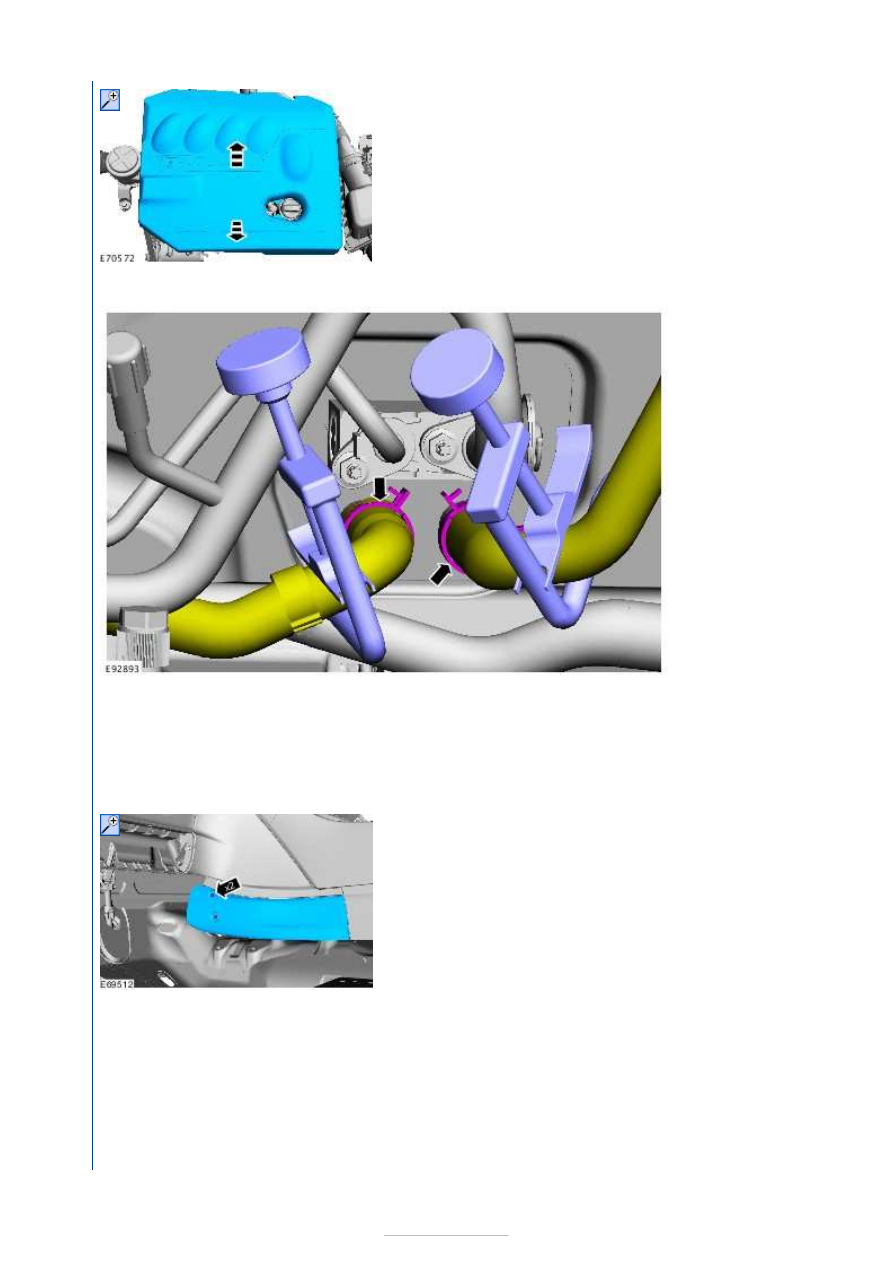

All vehicles

Vehicles with glove compartment cooling

7. General

Equipment:

Hose

clamp
remover/installer

8. Refer to:

Audio Unit - Vehicles Built From: 05/2007



(415-01 Information and Entertainment System,
Removal and Installation).
Refer to:

Audio Unit - Vehicles Built From: 05/2007,

Vehicles With: Digital Versatile Disc (DVD) Navigation
System

 (415-01 Information and Entertainment

System, Removal and Installation).

9.

10.
