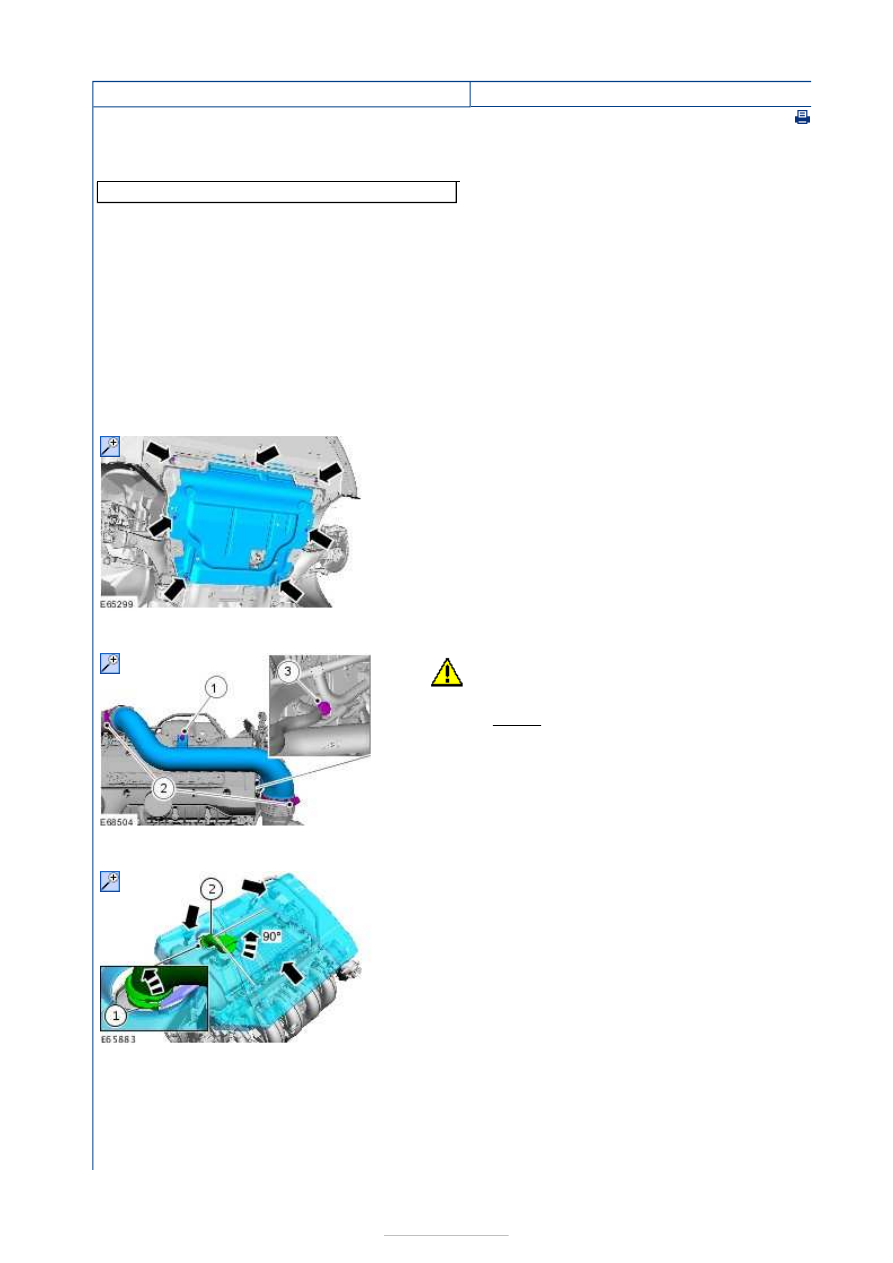

Climate Control - Heater Core

S-MAX/Galaxy 2006.5 (02/2006



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with 1.8L diesel engine

Vehicles with 2.5L engine

Vehicles with 2.0L engine

Vehicles with 2.0L diesel engine

Hose clamp remover/installer

1. Refer to:

Engine Cooling System Health and Safety

Precautions

 (100-00 General Information, Description

and Operation).

2. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting, Description

and Operation).

3.

4.

CAUTION: The inside surfaces of the ends of

the pipe must be clean and free from oil residues.

Torque:

10 Nm

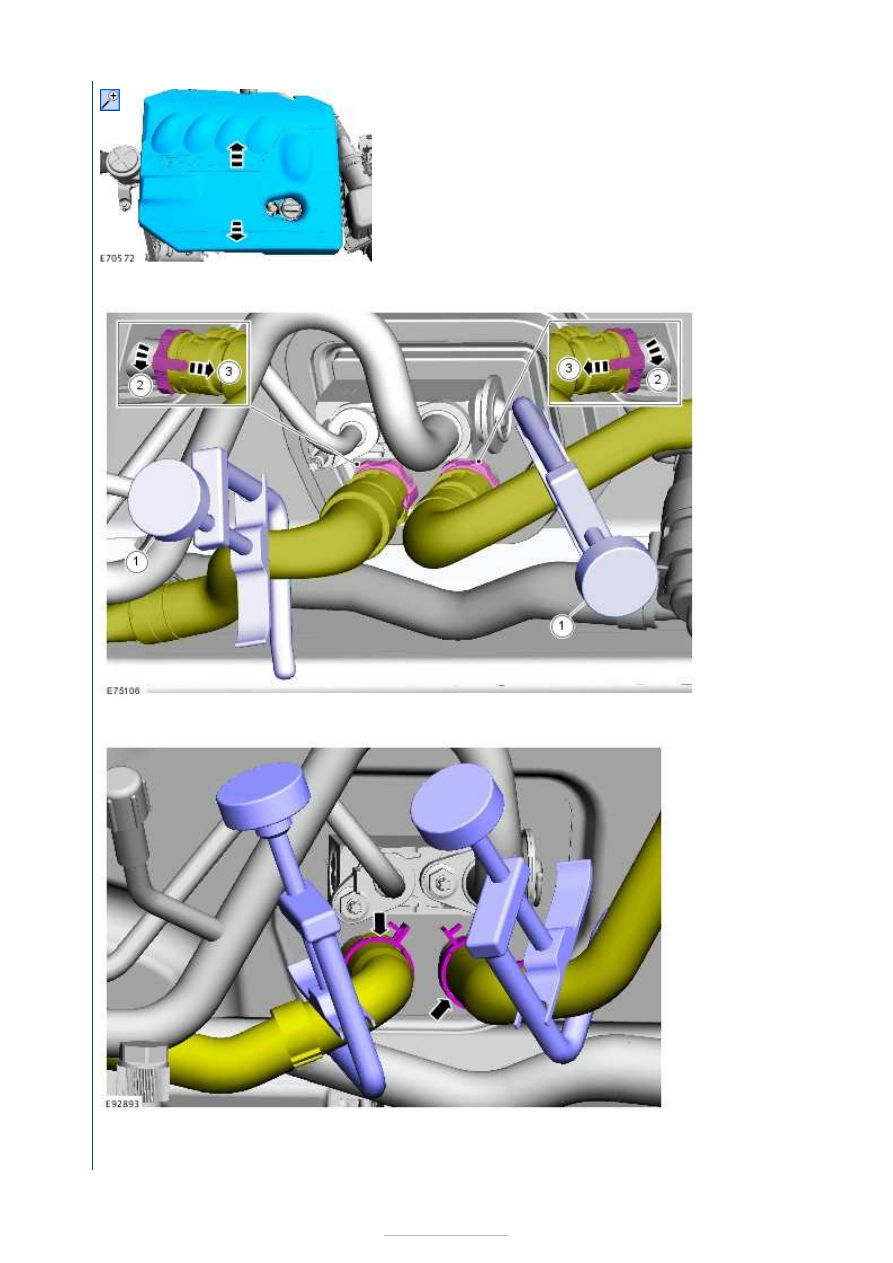

5.

6.







Vehicles built up to 04/2006

Vehicles built from 04/2006

All vehicles

7.

8. General

Equipment:

Hose

clamp
remover/installer

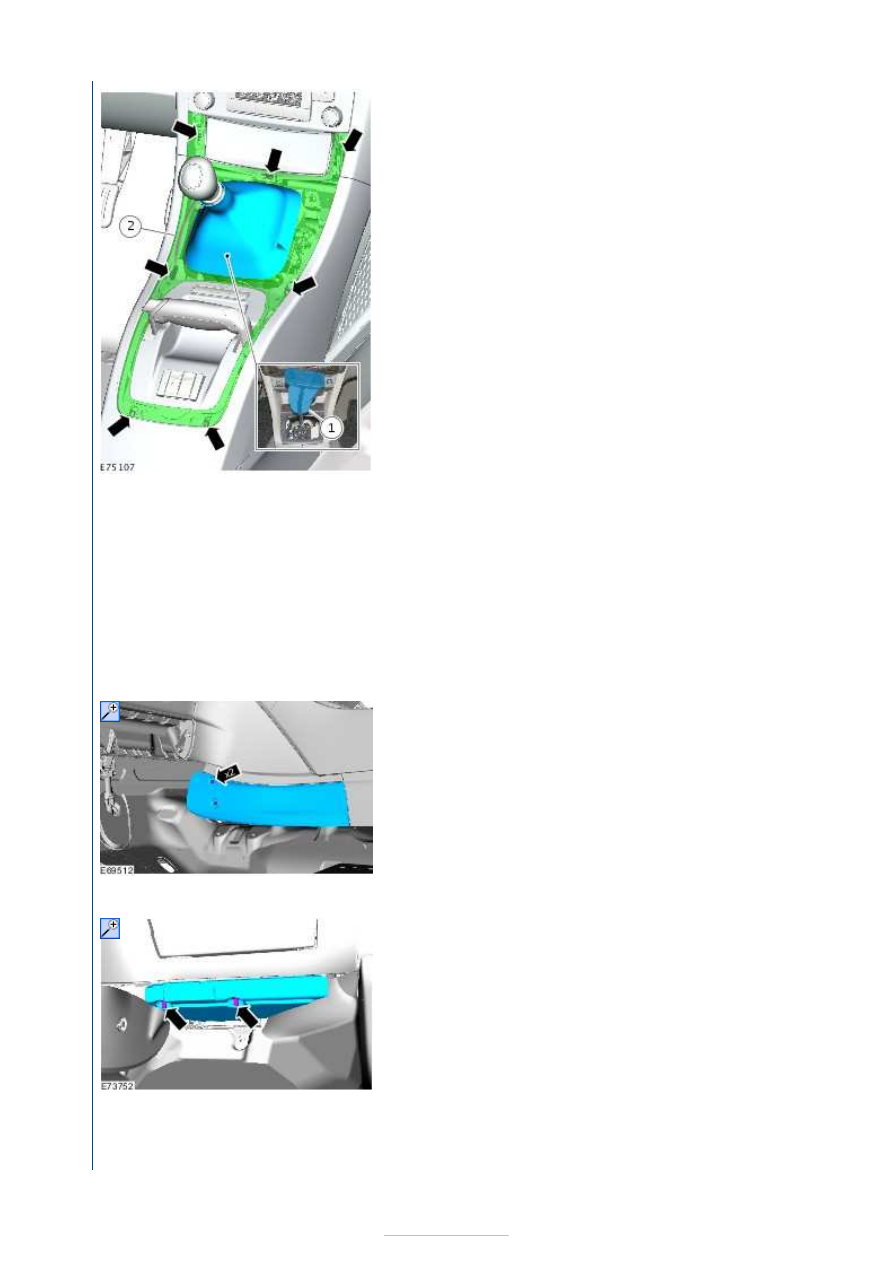

Vehicles with glove compartment cooling

9.

10. Remove the audio unit.

Refer to:

Audio Unit - Vehicles Built Up To: 05/2007



(415-01 Information and Entertainment System,
Removal and Installation).
Refer to:

Audio Unit - Vehicles With: Travel Pilot EX



(415-01 Information and Entertainment System,
Removal and Installation).
Refer to:

Audio Unit - Vehicles Built Up To: 05/2007,

Vehicles With: Digital Versatile Disc (DVD) Navigation
System

 (415-01 Information and Entertainment

System, Removal and Installation).

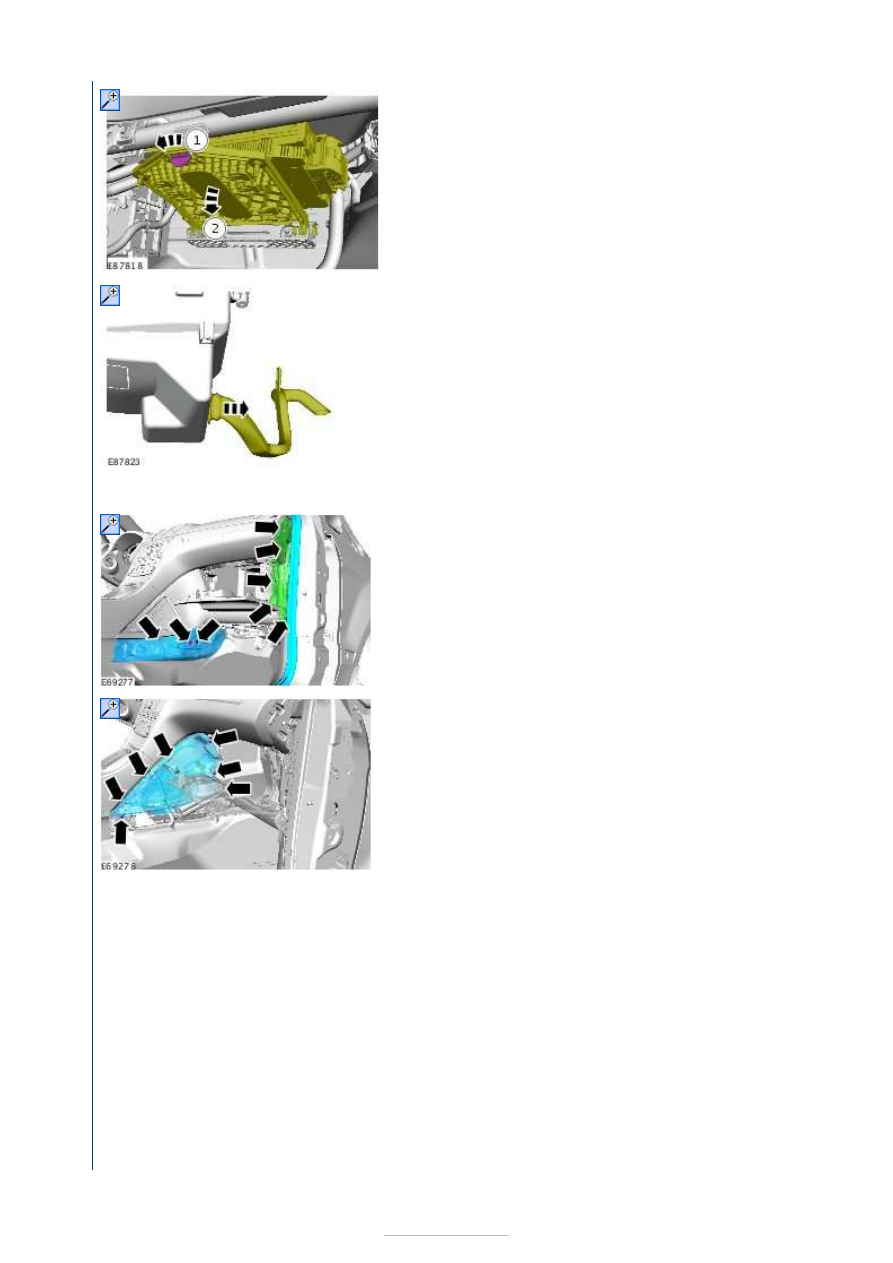

11.

12.

13.







Left-hand drive vehicles

14.

15.

16.

17.
