Ford Galaxy / Ford S-MAX. Manual - part 677

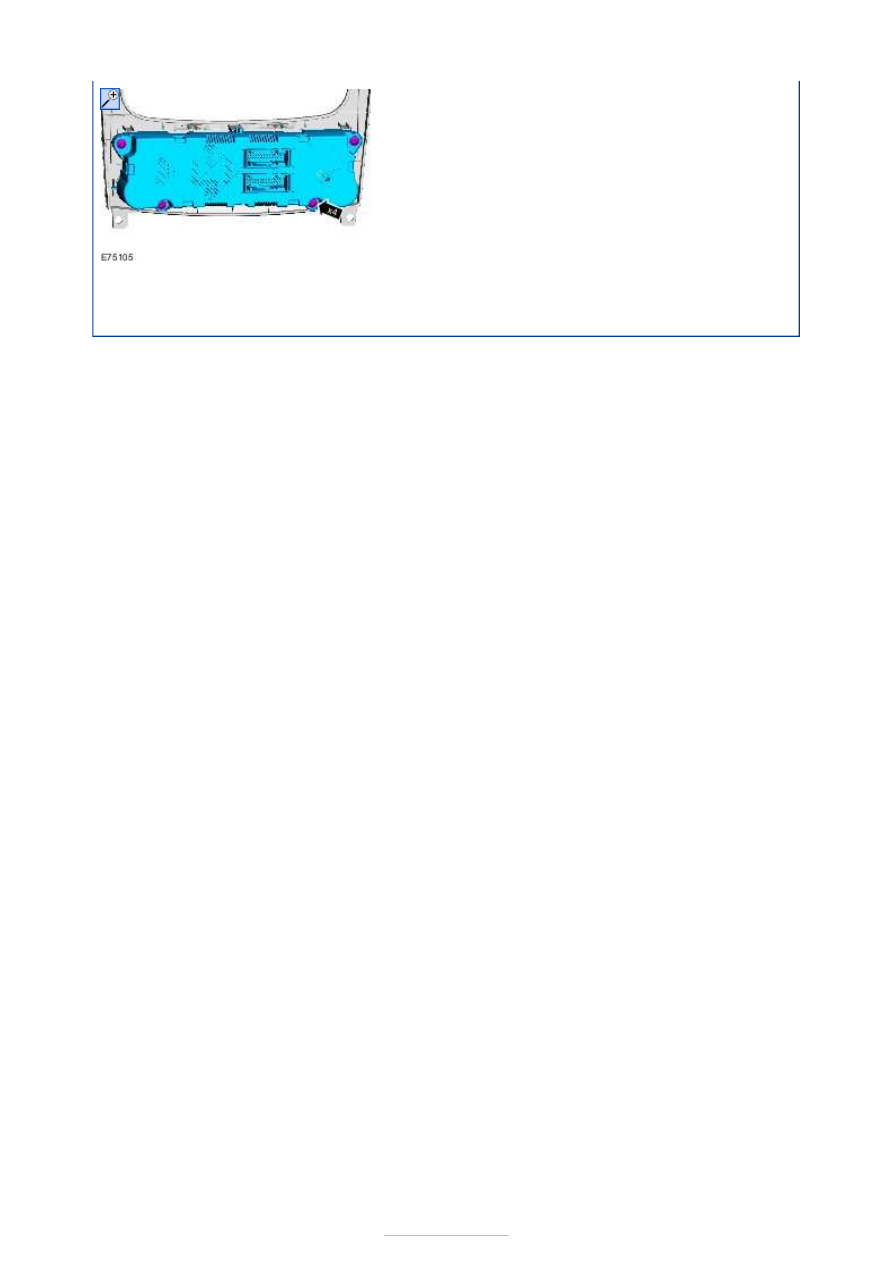

Installation

1. Install the components in reverse order.



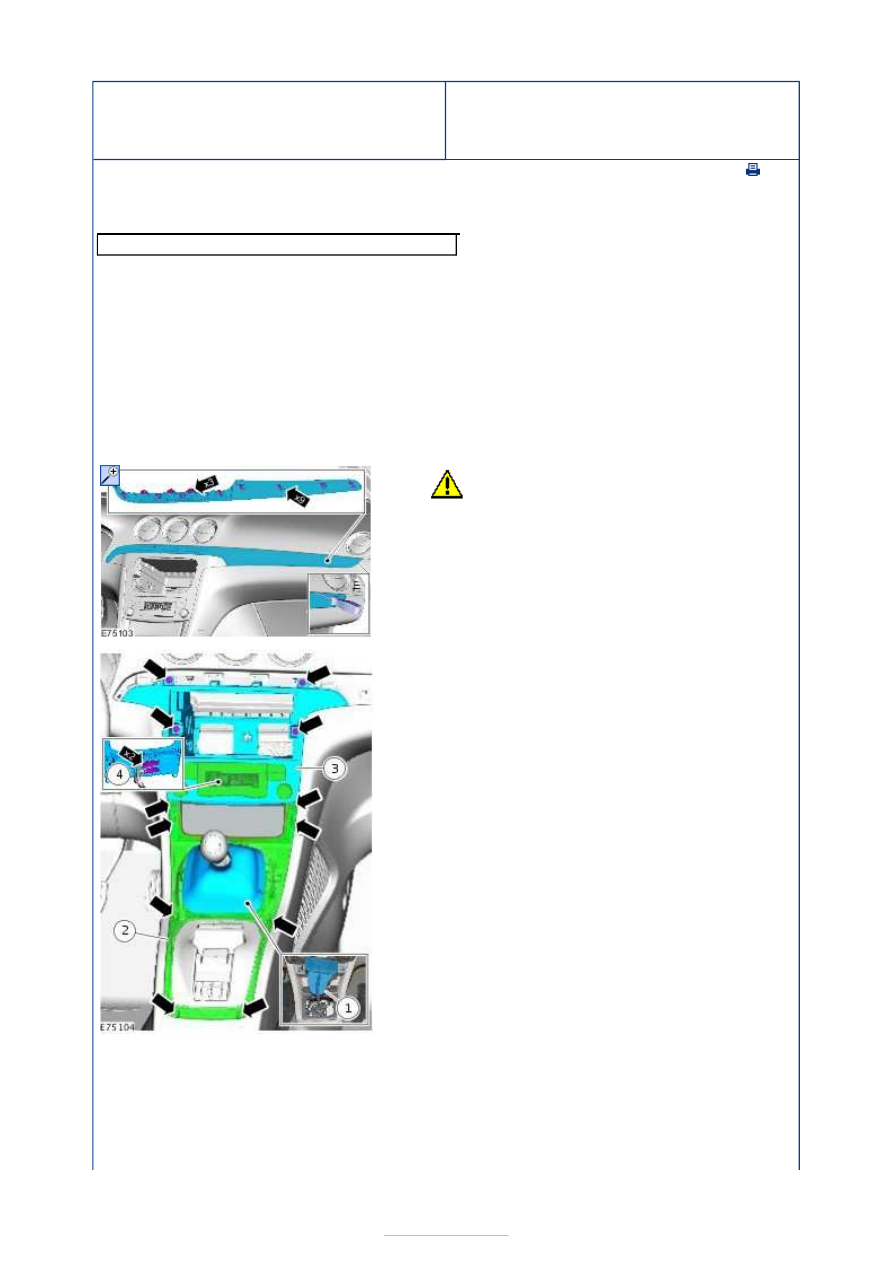

Climate Control - Climate Control
Assembly—Vehicles Built Up To: 05/2007,
Vehicles With: Automatic Temperature
Control

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Schlitzschraubendreher

1. Remove the audio unit.

Refer to:

Audio Unit - Vehicles Built Up To:

05/2007

 (415-01 Information and Entertainment

System, Removal and Installation).
Refer to: Modul - Navigationssystembildschirm -
Fahrzeuge ausgestattet mit Travel Pilot EX (415-
01 Informations- und Unterhaltungssystem,
Removal and Installation).

2.

CAUTION: Use suitable packing material

to avoid damage to the component.

General Equipment:

Schlitzschraubendreher



3.

4.





Installation

1. Install the components in reverse order.



Climate Control - Climate Control
Assembly—Vehicles With: Digital Versatile
Disc (DVD) Navigation System

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Remove the navigation screen module.

Refer to:

Audio Unit - Vehicles Built Up To:

05/2007, Vehicles With: Digital Versatile Disc
(DVD) Navigation System

 (415-01 Information

and Entertainment System, Removal and
Installation).
Refer to:

Audio Unit - Vehicles Built From:

05/2007, Vehicles With: Digital Versatile Disc
(DVD) Navigation System

 (415-01 Information

and Entertainment System, Removal and
Installation).

1. To install, reverse the removal procedure.
