Ford Galaxy / Ford S-MAX. Manual - part 675

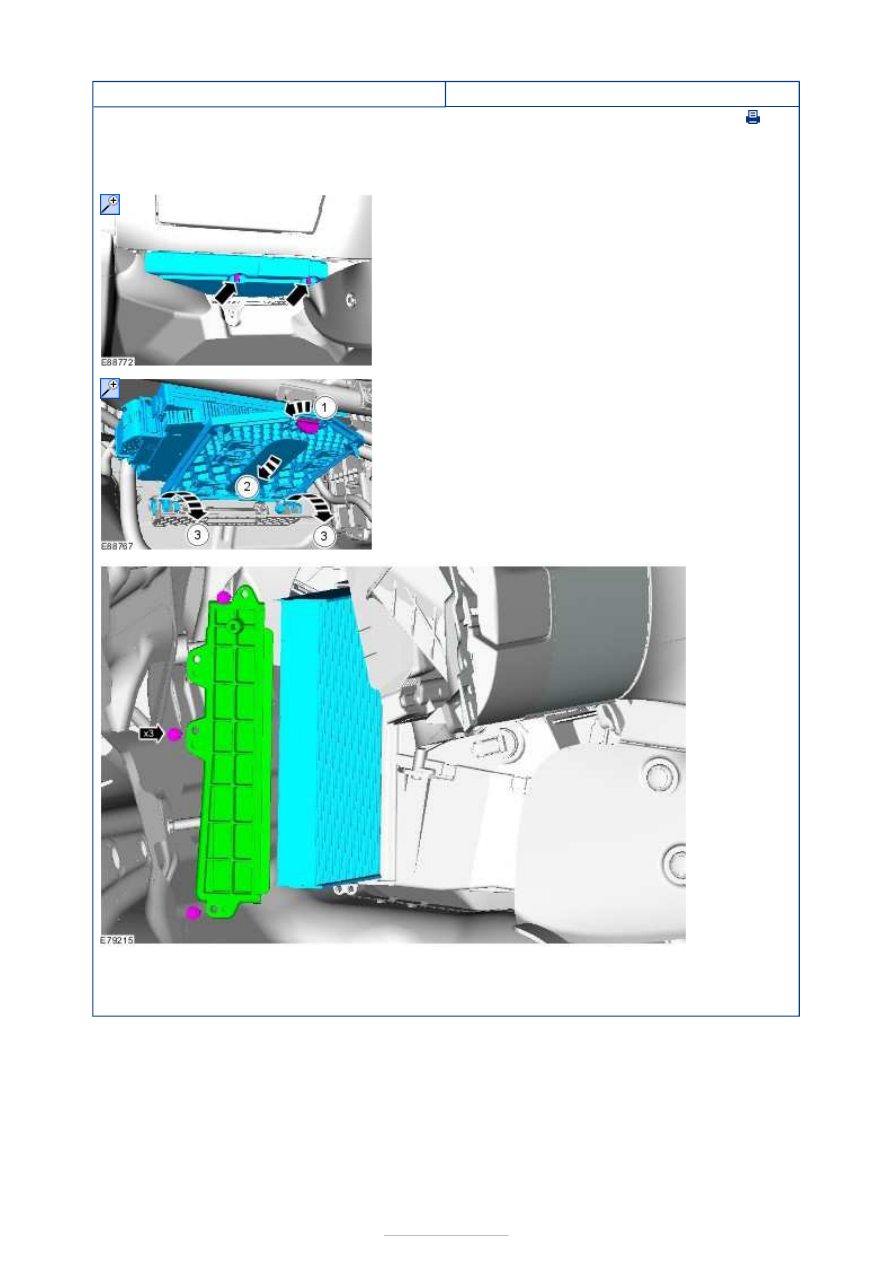

Climate Control - Pollen Filter—RHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1.

2.

3.

1. To install, reverse the removal procedure.







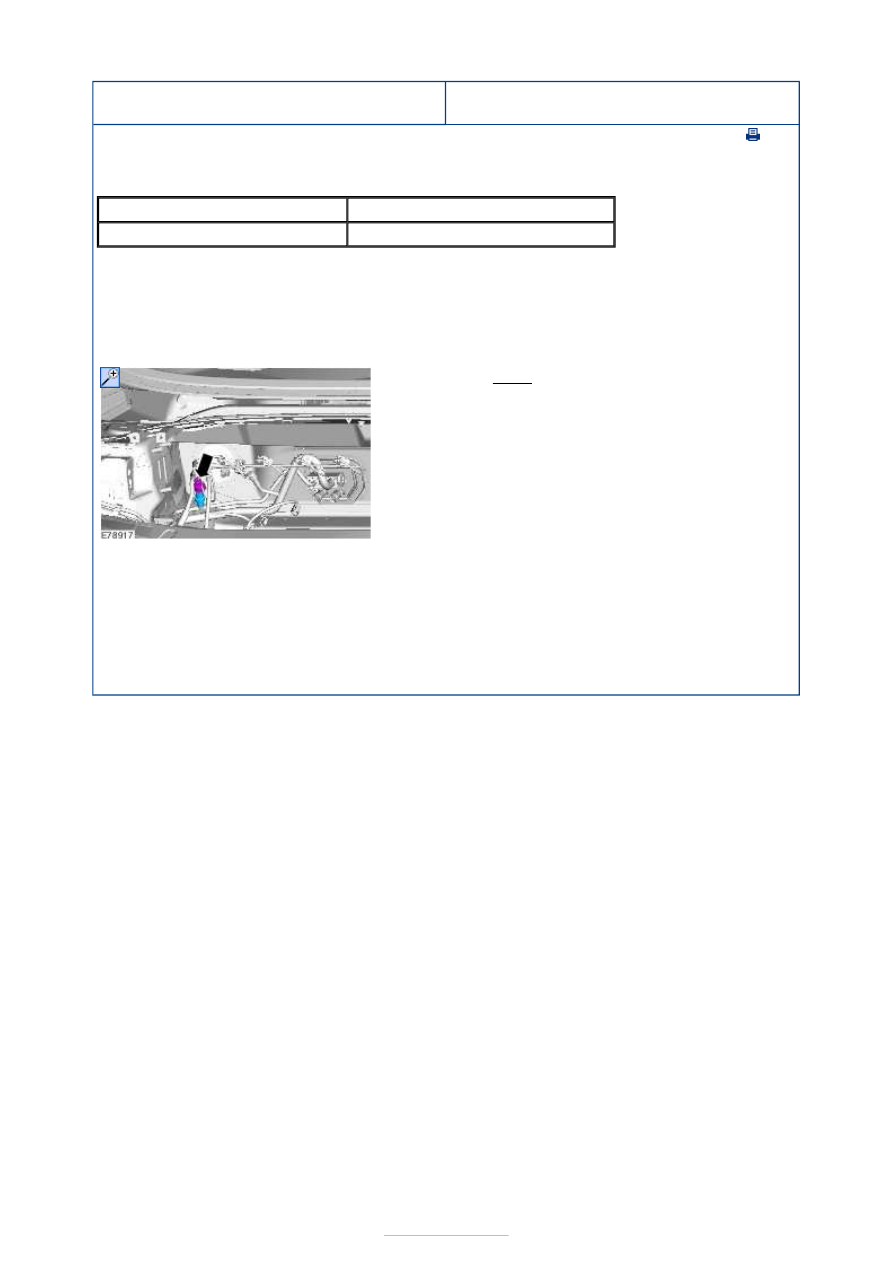

Climate Control - Air Conditioning (A/C)
Pressure Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Refer to:

Air Conditioning (A/C) System Health

and Safety Precautions

 (100-00 General

Information, Description and Operation).

2. Torque: 8 Nm

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning

(WSH-M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse removal procedure



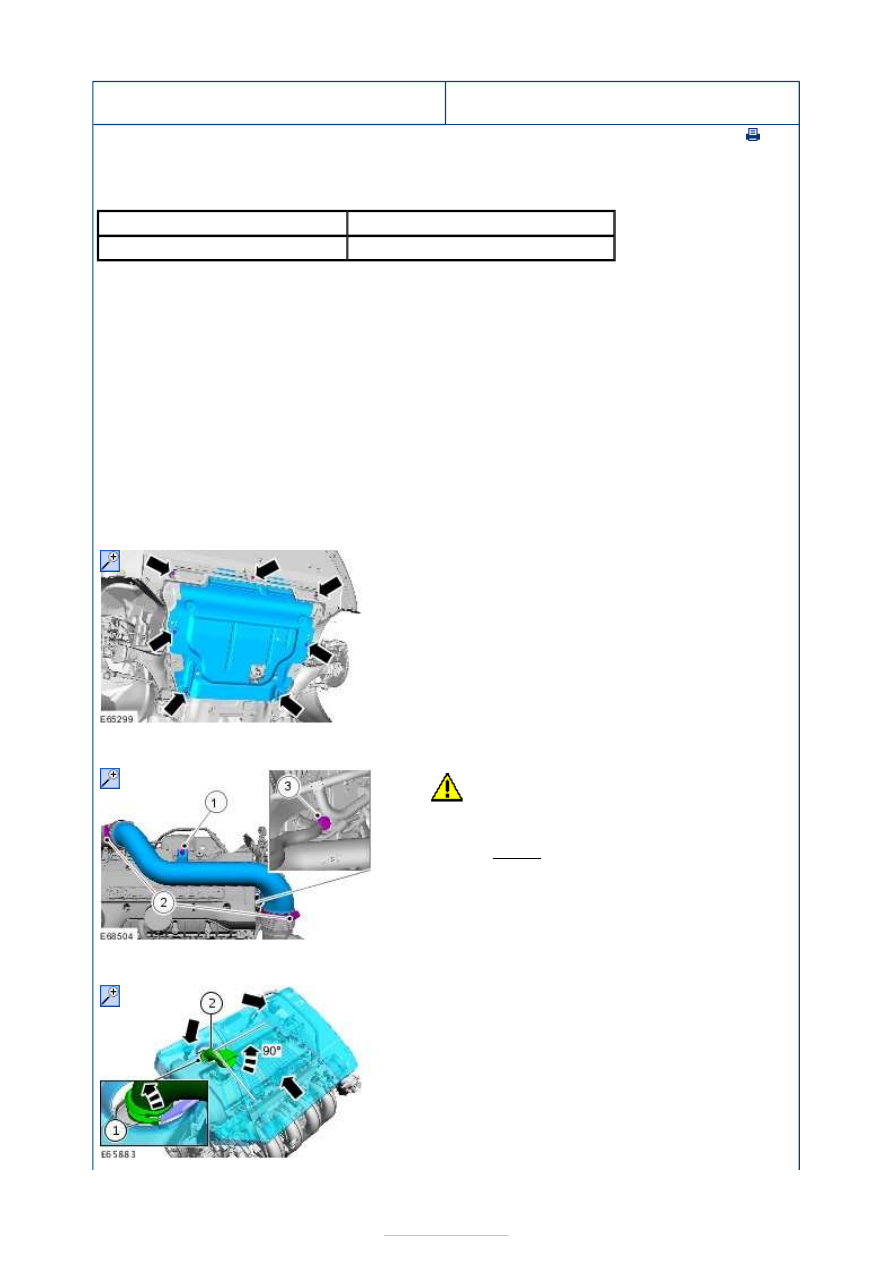

Climate Control - Thermostatic Expansion
Valve

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with 1.8L diesel engine

Vehicles with 2.5L engine

Vehicles with 2.0L engine

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Evacuate the air conditioning (A/C) system.

Refer to:

Air Conditioning (A/C) System

Recovery, Evacuation and Charging

 (412-00

Climate Control System - General Information,
General Procedures).

2. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

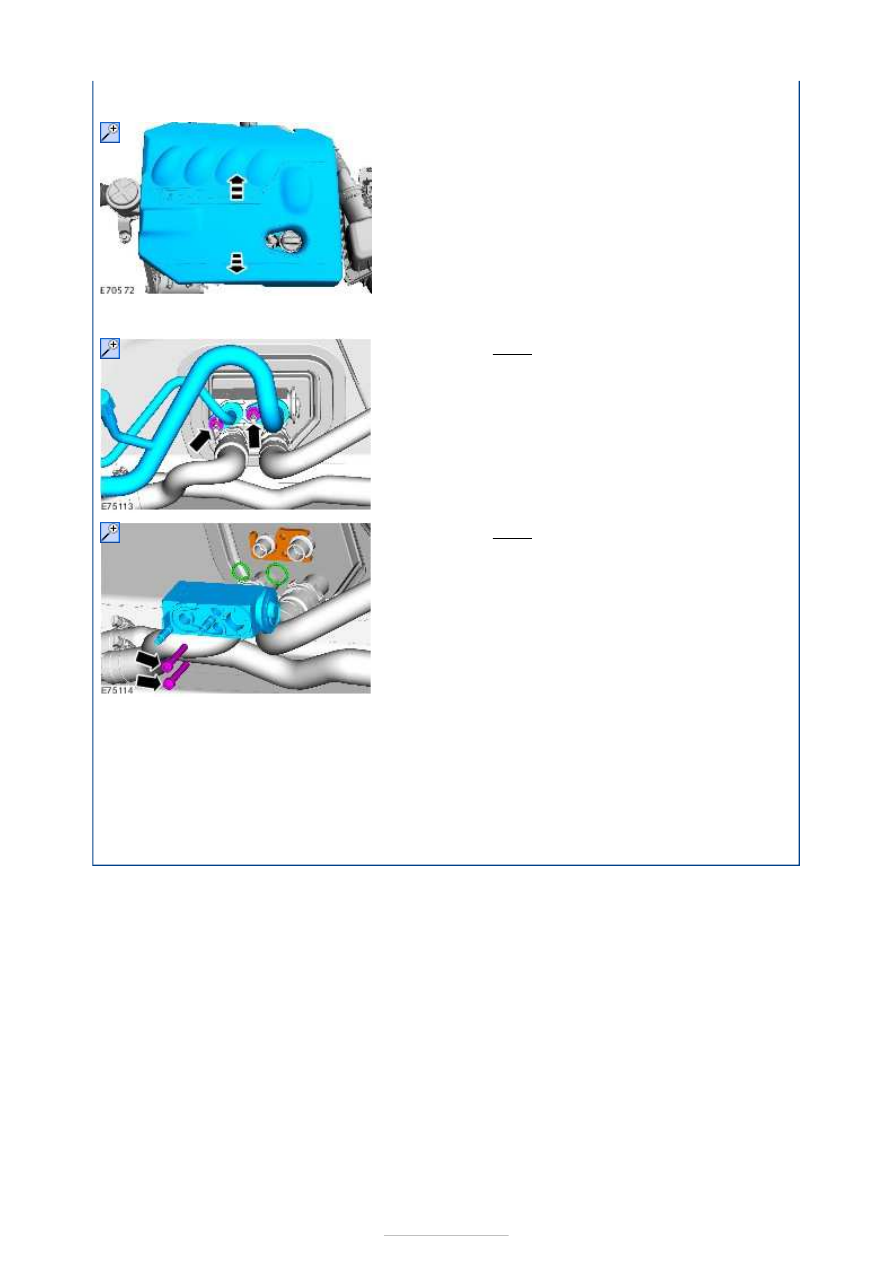

3.

4.

CAUTION: The inside surfaces of the

ends of the pipe must be clean and free from
oil residues.

Torque:

10 Nm

5.







Vehicles with 2.0L diesel engine

All vehicles

Installation

6.

7. Torque: 8 Nm

8. Torque: 4 Nm

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning

(WSH-M1C231-B / 6U7J-M1C231-AA)



2. Install the components in reverse order.
