Ford Galaxy / Ford S-MAX. Manual - part 674

Vehicles with a 2.0L diesel engine

Vehicles built up to 04/2006

Vehicles built from 04/2006

7.

8.

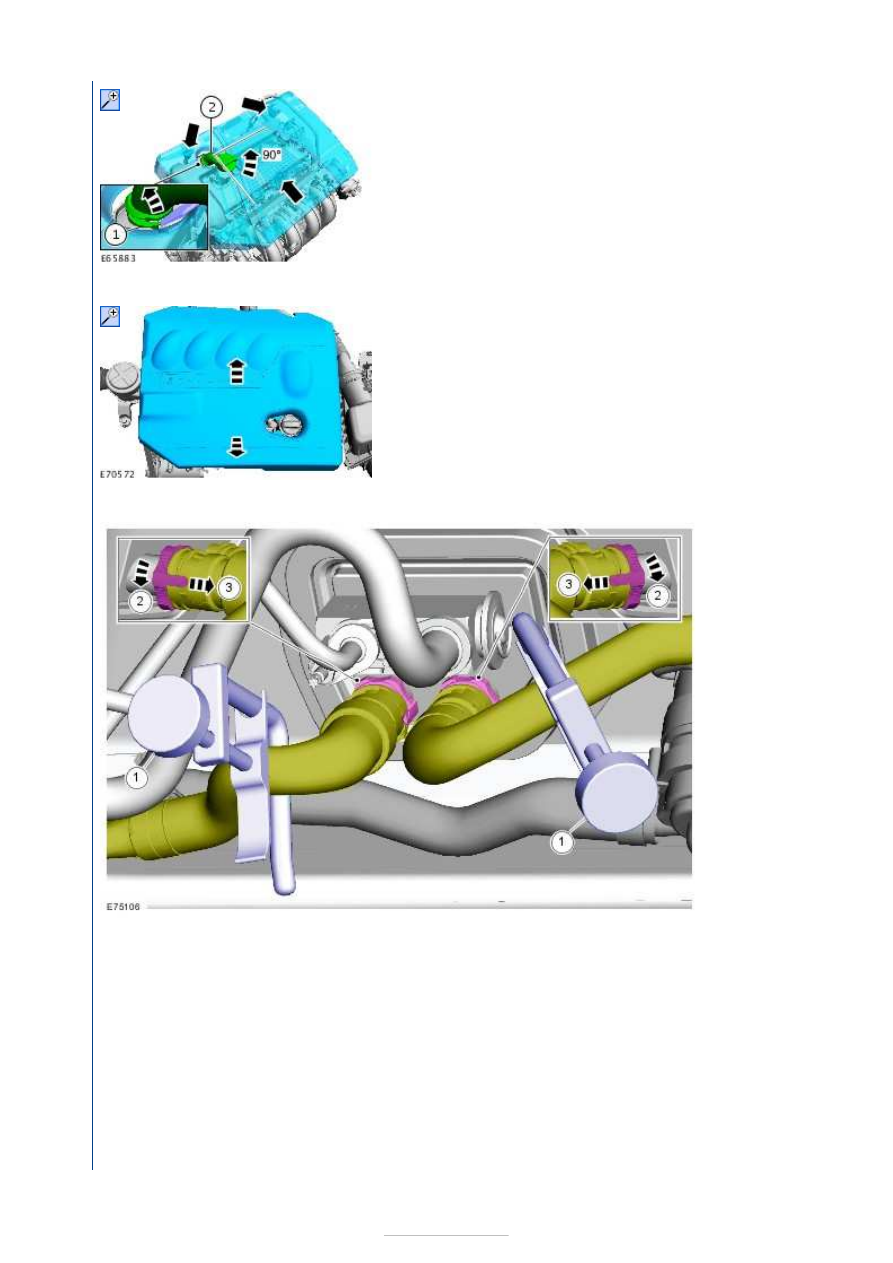

9. General

Equipment:

Hose

clamp

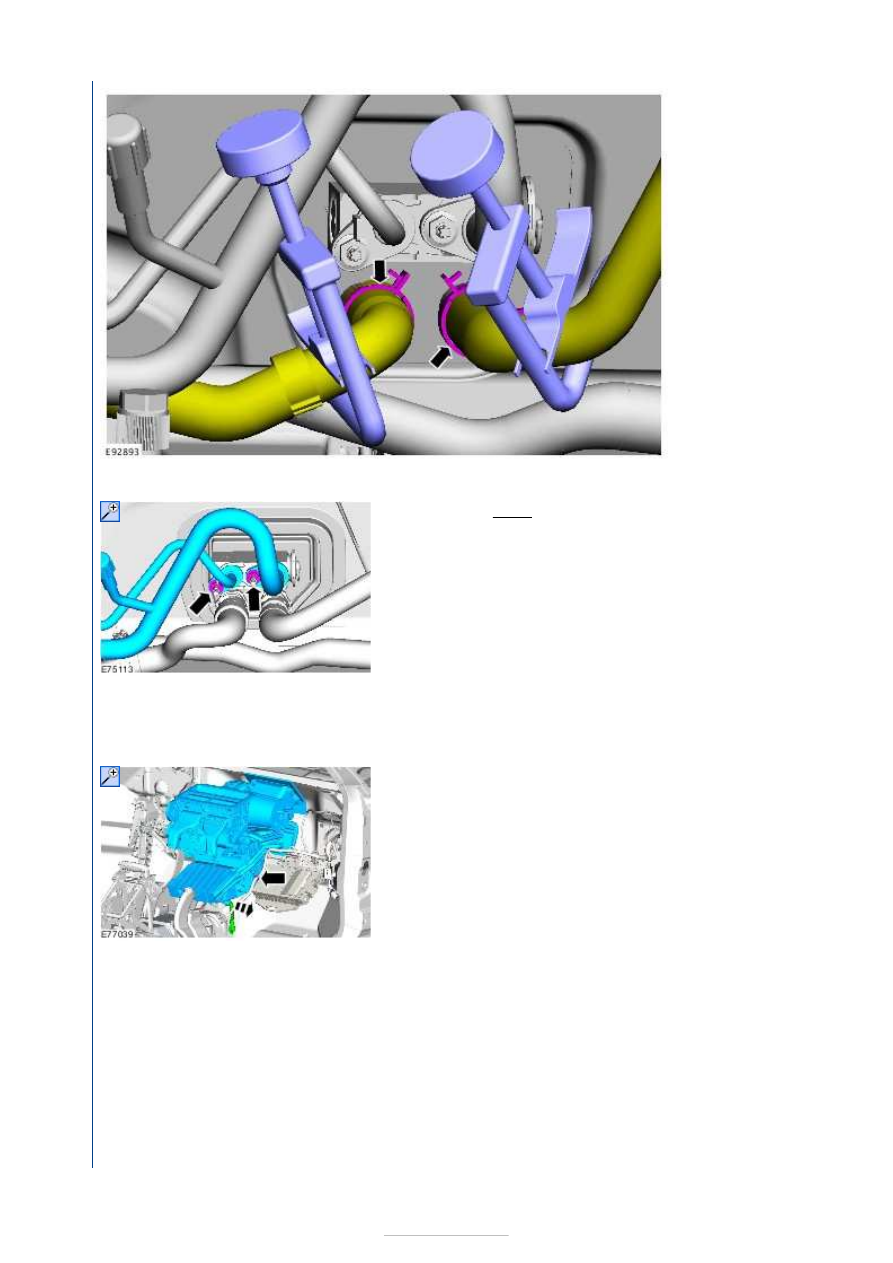

remover/installer







All vehicles

Installation

10. Torque: 8 Nm

11. Remove the dashboard crossmember.

Refer to:

In-Vehicle Crossbeam

 (501-12 Instrument

Panel and Console, Removal and Installation).

12.

1. Coat the refrigerant line O-rings.

Material:

Compressor Oil - Air Conditioning (WSH-

M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse the removal procedure.

3. Inspect the coolant level.







Refer to:

Cooling System Draining, Filling and Bleeding

(303-03A Engine Cooling - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE (118kW/160PS)
- MI4, General Procedures).
Refer to:

Cooling System Draining, Filling and Bleeding

(303-03C Engine Cooling - 2.5L Duratec
(162kW/220PS) - VI5, General Procedures).
Refer to:

Cooling System Draining, Filling and Bleeding

(303-03D Engine Cooling - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx, General Procedures).

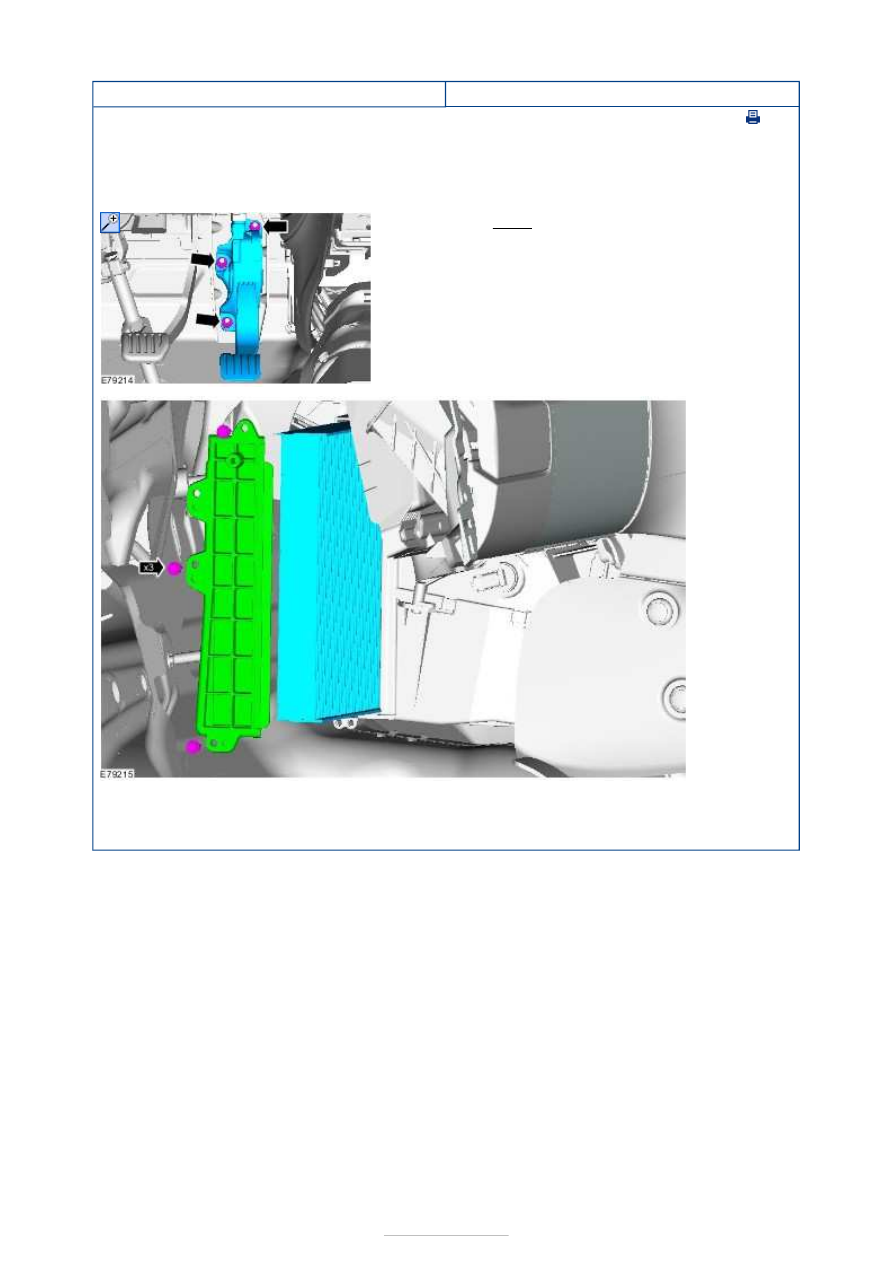

Climate Control - Pollen Filter—LHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Torque: 9 Nm

2.

1. Install all components in reverse order.
