Climate Control - Air Conditioning (A/C)

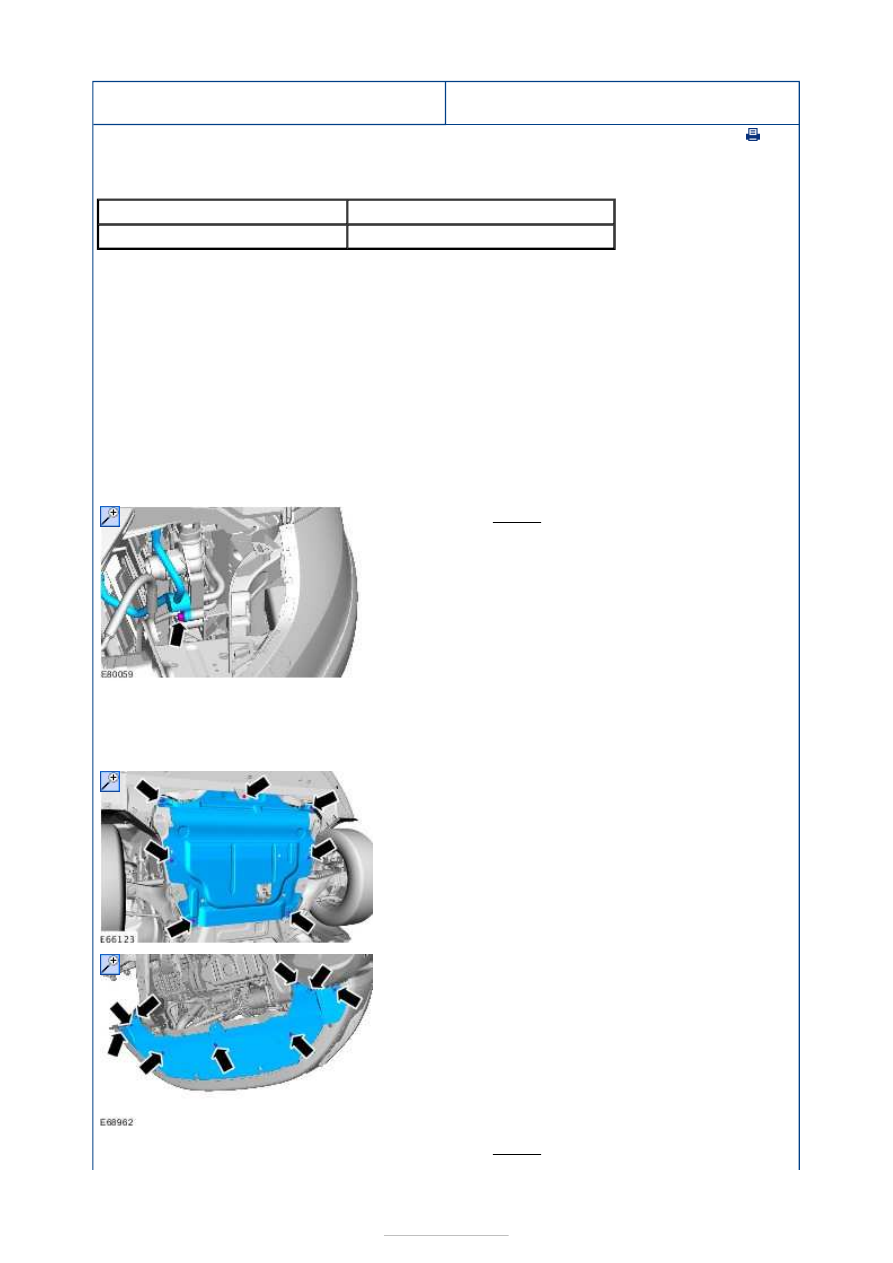

Compressor to Condenser Discharge Line

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Carry out the air conditioning (A/C) system

recovery procedure.

Refer to: Klimaanlage entleeren, evakuieren und
befüllen (412-00 Innenraumklimatisierung -
Allgemeine Informationen, General Procedures).

2. Remove the right-hand head lamp unit.

Refer to: Scheinwerfer (417-01
Außenbeleuchtung, Removal and Installation).

3. Torque: 24 Nm

4. Raise the vehicle.

Refer to: Anheben mit Hebebühne (100-02
Fahrzeug anheben, Description and Operation).

5.

6.

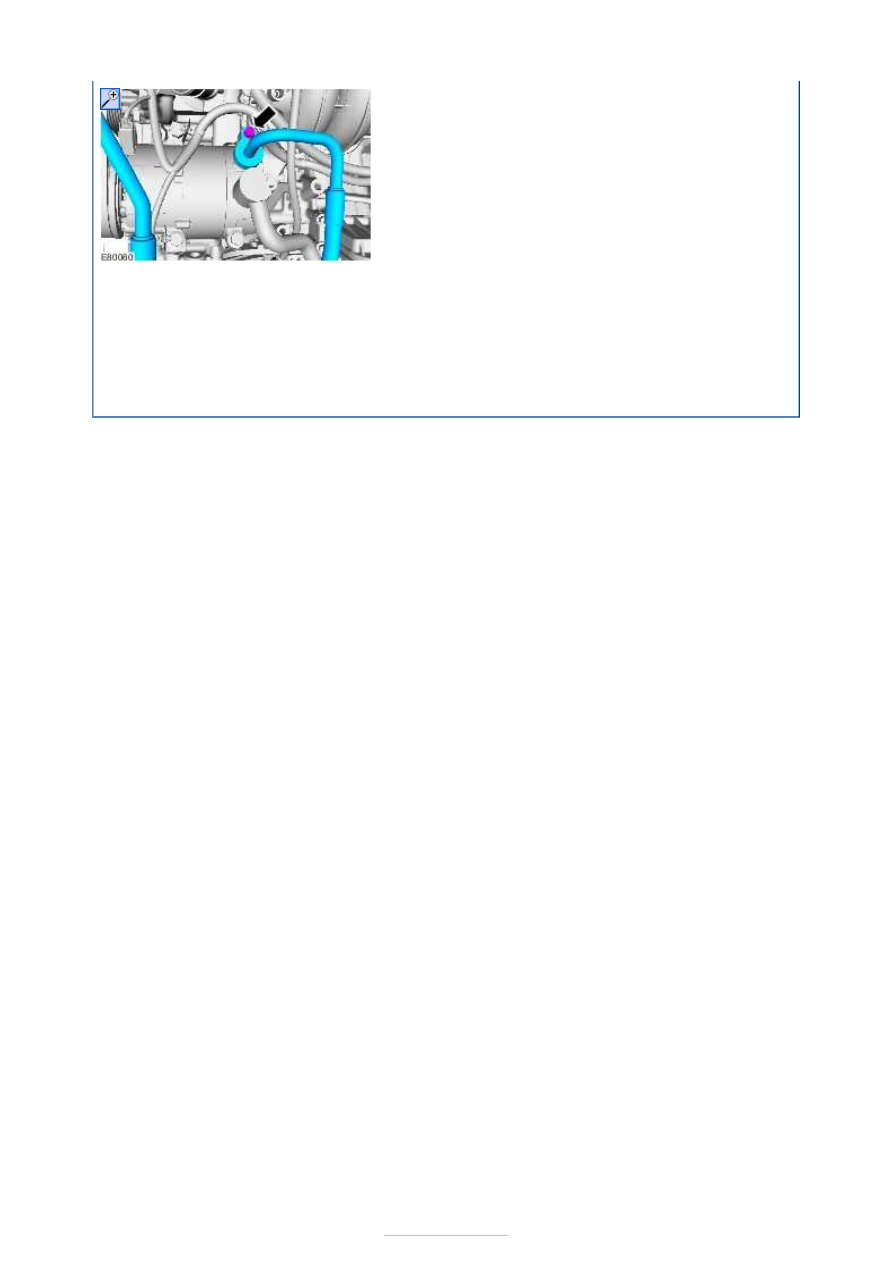

7. Torque: 24 Nm







Installation

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning

(WSH-M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse the removal procedure.



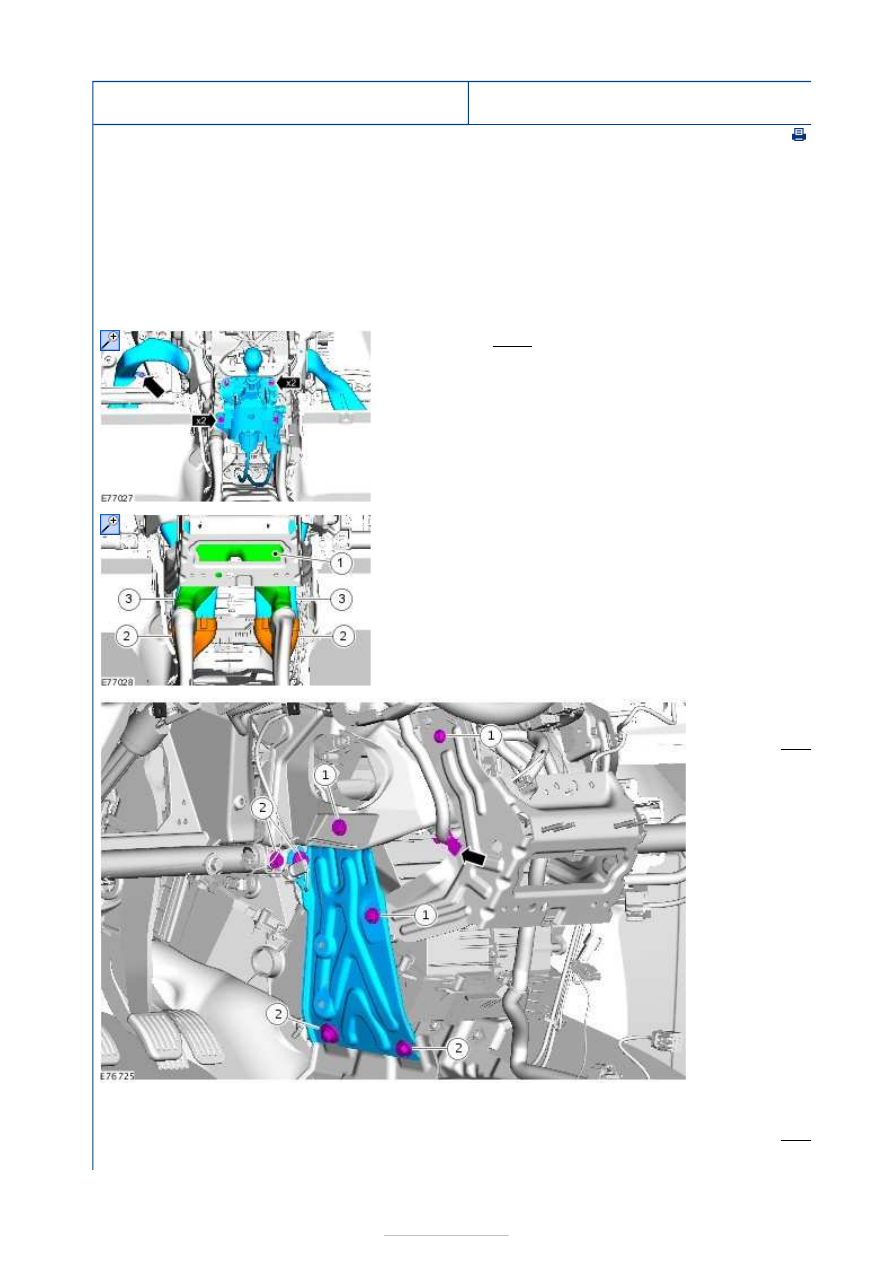

Climate Control - Driver Side Temperature
Blend Door Actuator

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Remove the instrument panel.

Refer to:

Instrument Panel - Vehicles Built From:

05/2007

 (501-12 Instrument Panel and Console,

Removal and Installation).

2. Torque: 9 Nm

3.

4.

1. Torque:

9 Nm

2. Torque:

25 Nm

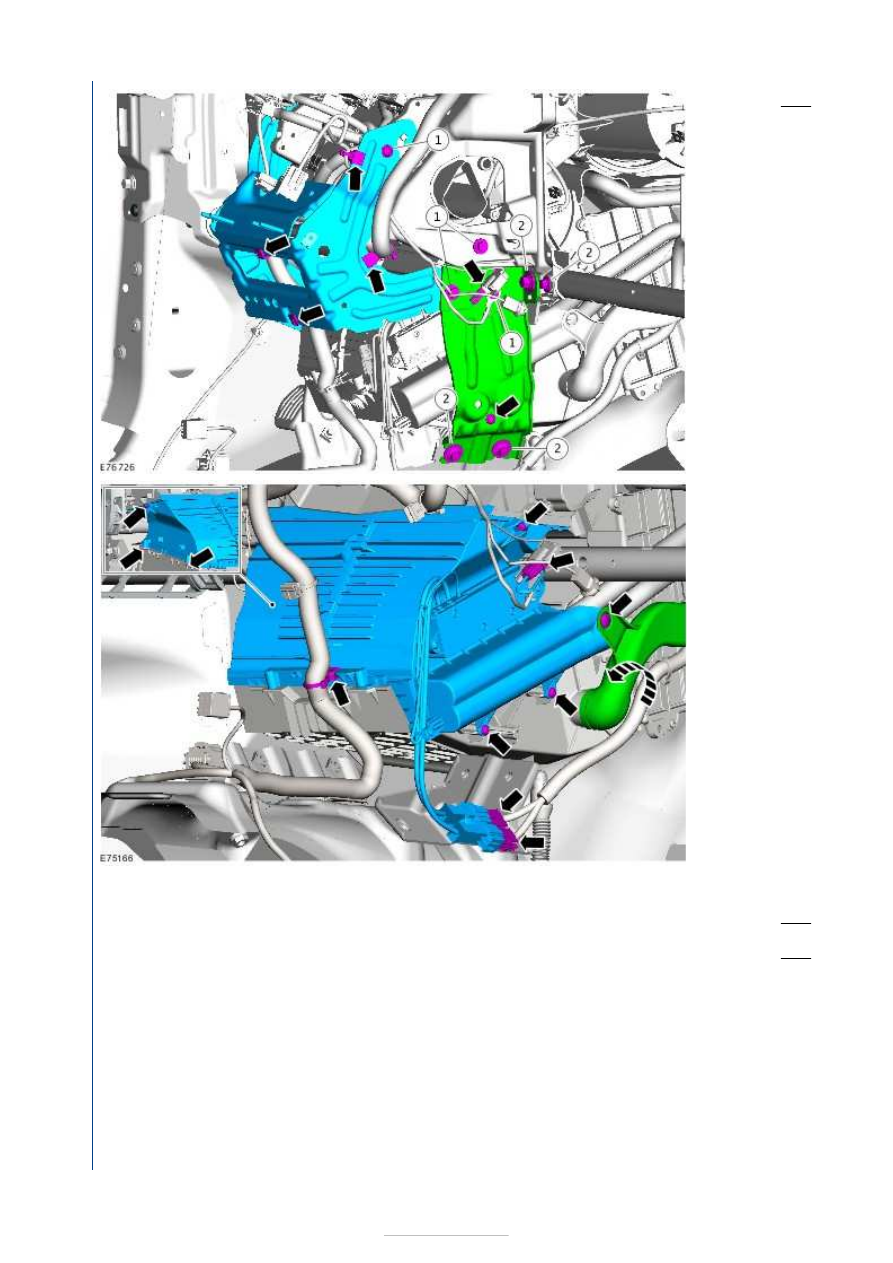

5.

1. Torque:

9 Nm

2. Torque:







25 Nm

6.

7.

1. Torque:

9 Nm

2. Torque:

25 Nm
