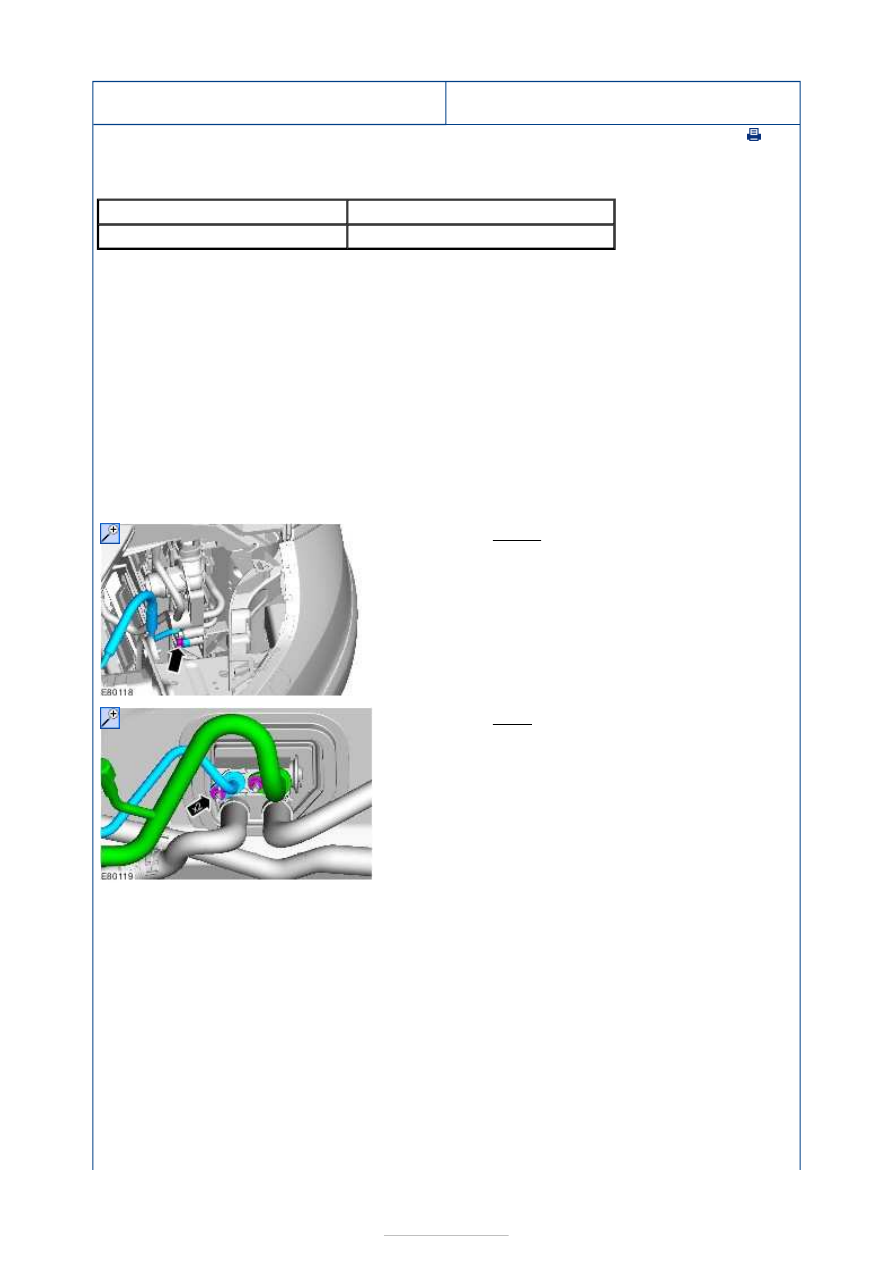

Climate Control - Condenser to Evaporator
Line

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with additional air conditioning system

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Carry out the air conditioning (A/C) system

recovery procedure.

Refer to:

Air Conditioning (A/C) System

Recovery, Evacuation and Charging

 (412-00

Climate Control System - General Information,
General Procedures).

2. Remove the right-hand head lamp unit.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

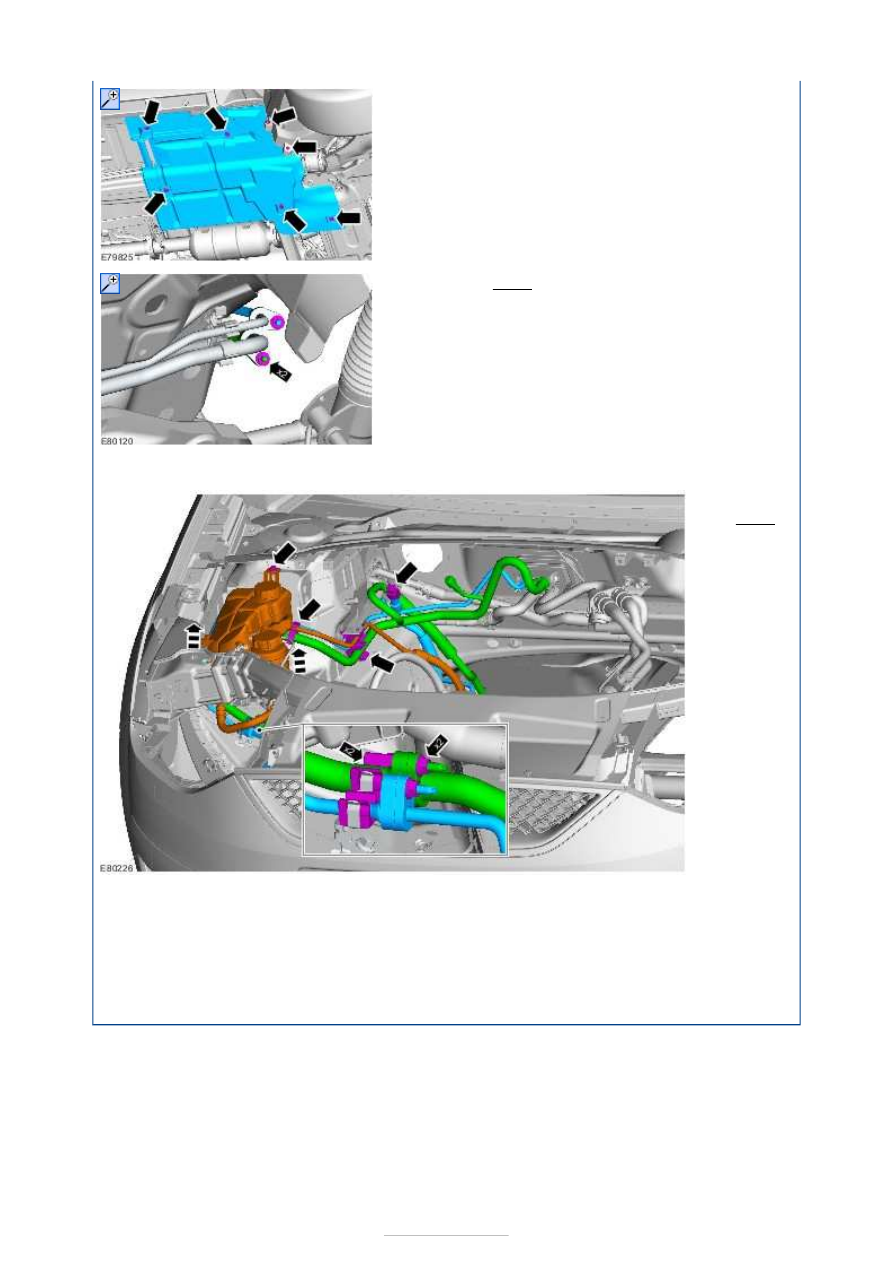

3. Torque: 24 Nm

4. Torque: 8 Nm

5. Raise vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

6.





All vehicles

Installation

7. Torque: 8 Nm

8. Torque:

8 Nm

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning

(WSH-M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse the removal procedure.







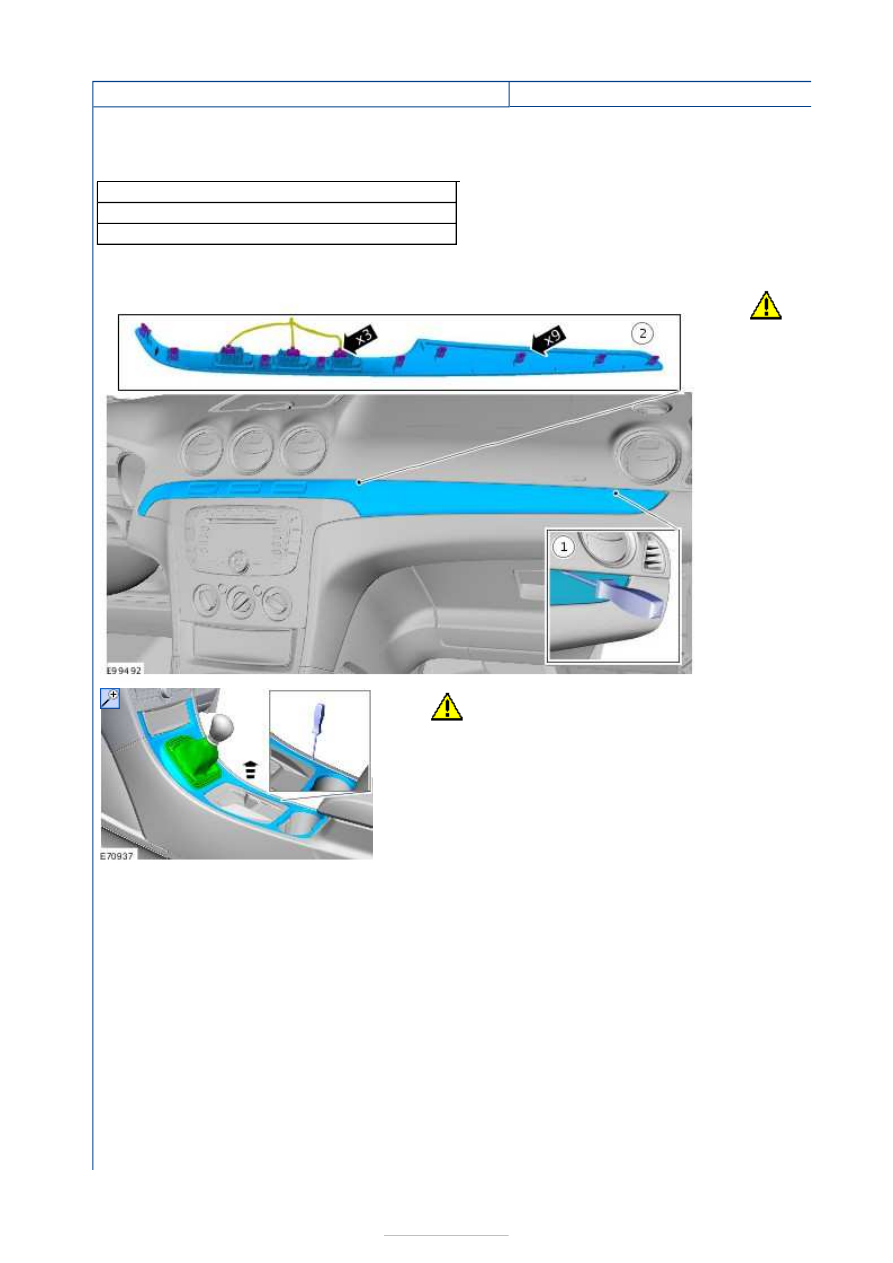

Climate Control - Climate Control Module

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

General Equipment

Removal

Vehicles built up to 05/2007

Audio unit removal tools (GV3301)
Ford diagnostic equipment
Schlitzschraubendreher

1.

CAUTION: Use

suitable packing
material to avoid
damage to the
component.

General Equipment:

Schlitzschraubendreher

2.

CAUTION: Use suitable packing material to avoid damage

to the component.

General Equipment:

Schlitzschraubendreher



3. General Equipment:

Audio unit removal
tools (GV3301)

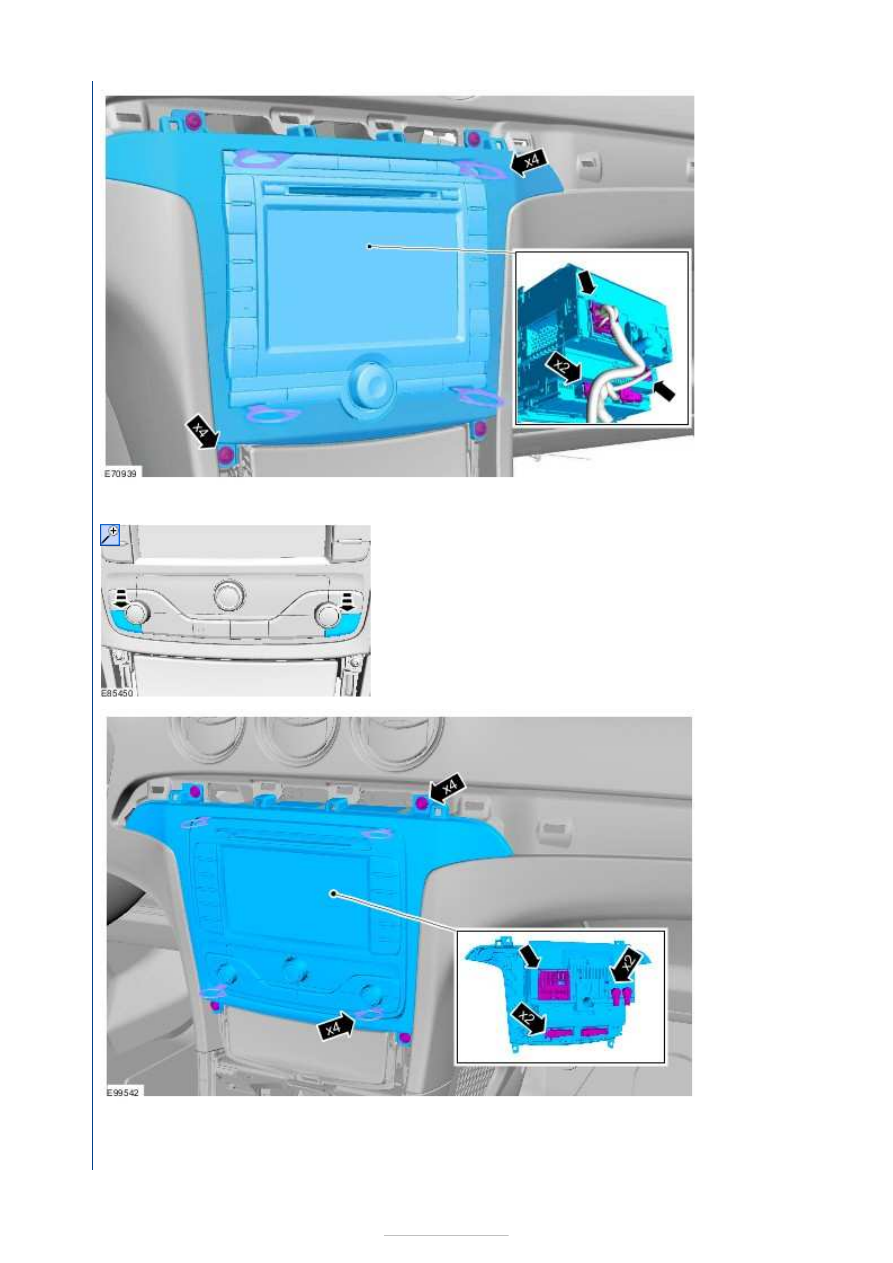

Vehicles built from 05/2007

All vehicles

4.

5. General Equipment:

Audio unit removal
tools (GV3301)

6.
