Ford Galaxy / Ford S-MAX. Manual - part 601

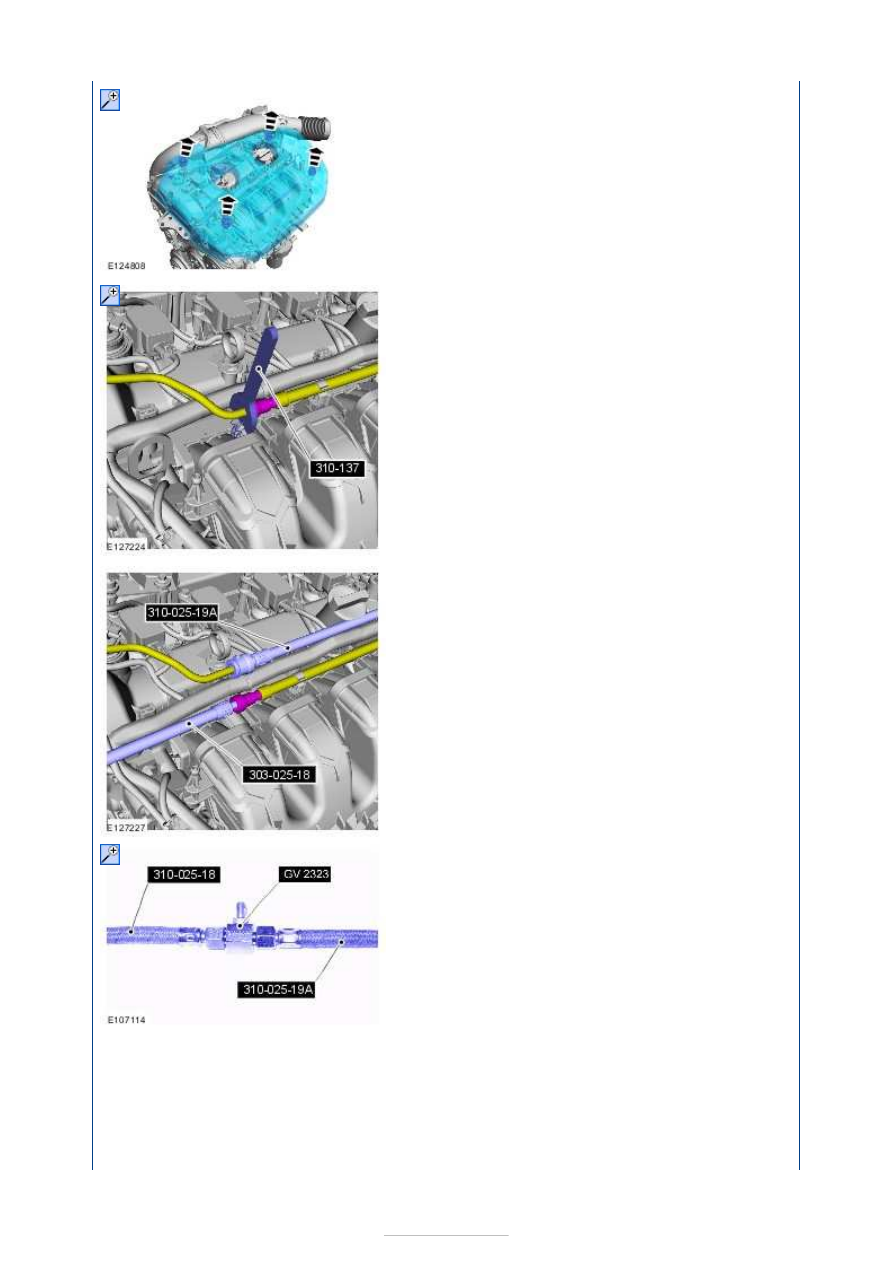

4. Special Tool(s):

310-137



5. Install the Special Tool(s):

310-025-18

,

310-

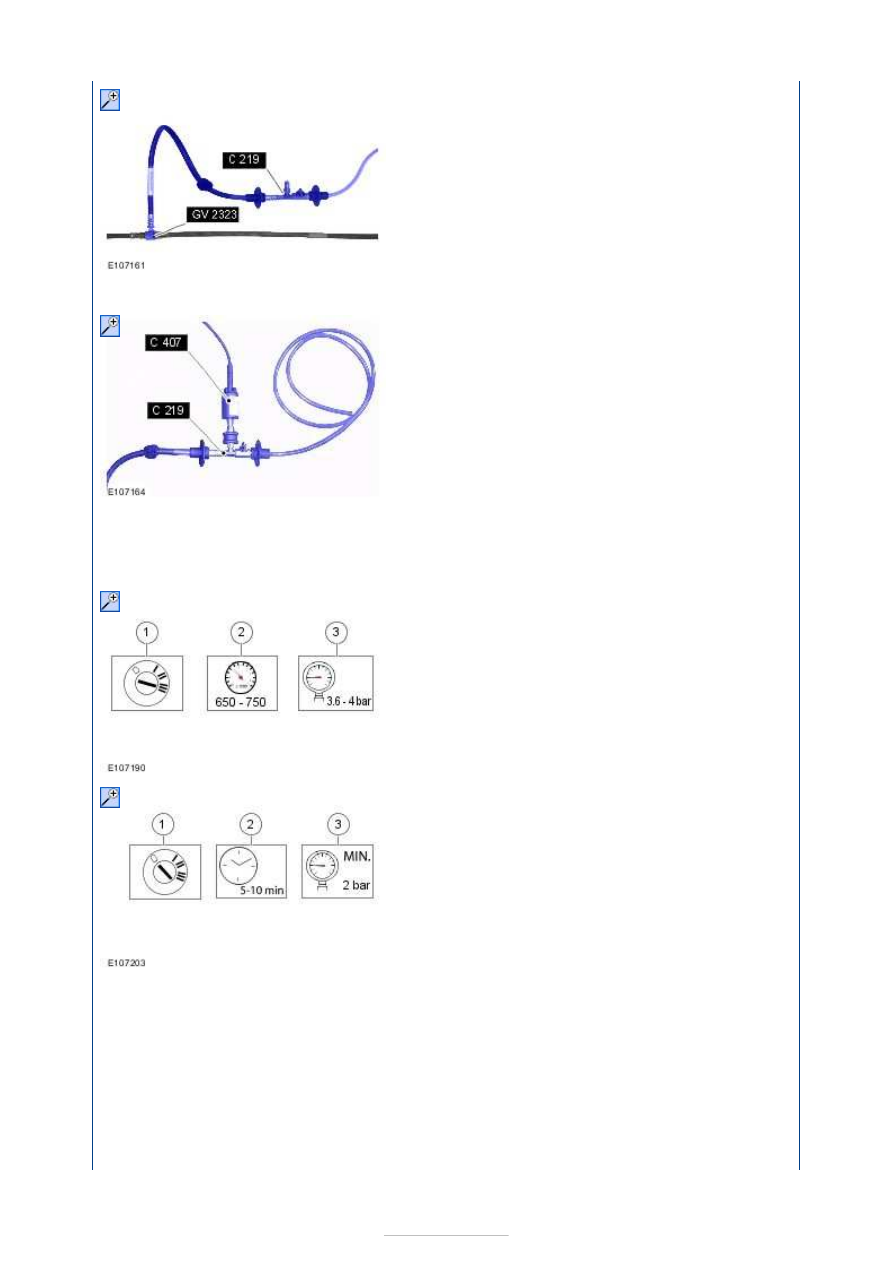

025-19A



6. Install the Special Tool(s):

310-025-18

,

310-

025-19A



General Equipment:

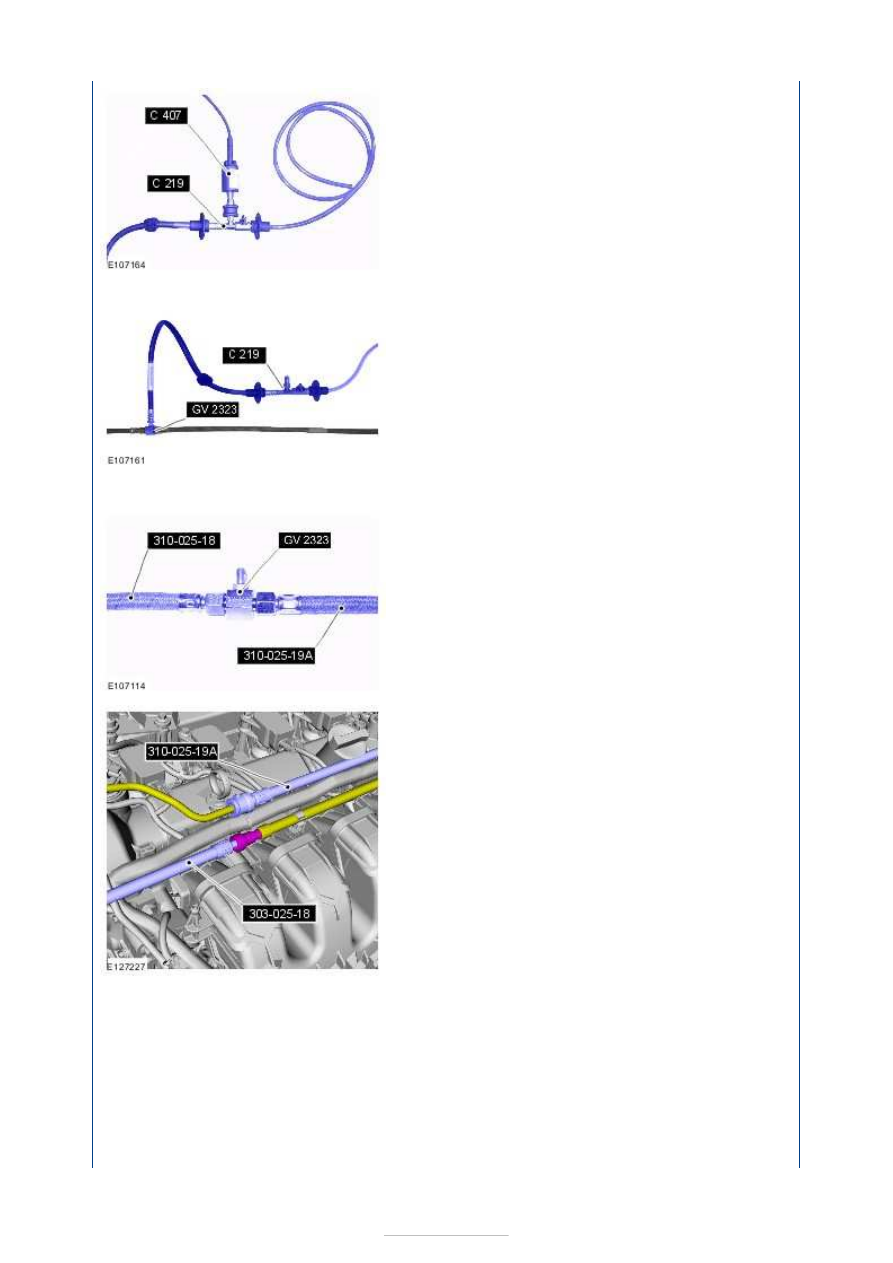

GV2323 Connector



7. Connect the following items:

General Equipment:

GV2323 Connector



General Equipment:

Adapter pressure

vacuum transducer (C219)











8. Connect the following items:

General Equipment:

Pressure vacuum

transducer (C407)



General Equipment:

Adapter pressure

vacuum transducer (C219)



9. Using the digital multi-meter function, measure

the fuel system pressure.

General Equipment:

Ford diagnostic equipment



10. General Equipment:

Ford diagnostic equipment



11. General Equipment:

Ford diagnostic equipment



12. Refer to:

Fuel System Pressure Release - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4

 (310-00

Fuel System - General Information, General
Procedures).

13. Disconnect the following items:

General Equipment:

Pressure vacuum

transducer (C407)



General Equipment:

Adapter pressure

vacuum transducer (C219)











14. Disconnect the following items:

General Equipment:

GV2323 Connector



General Equipment:

Adapter pressure

vacuum transducer (C219)



15. Remove the Special Tool(s):

310-025-19A

,

310-

025-18



General Equipment:

GV2323 Connector

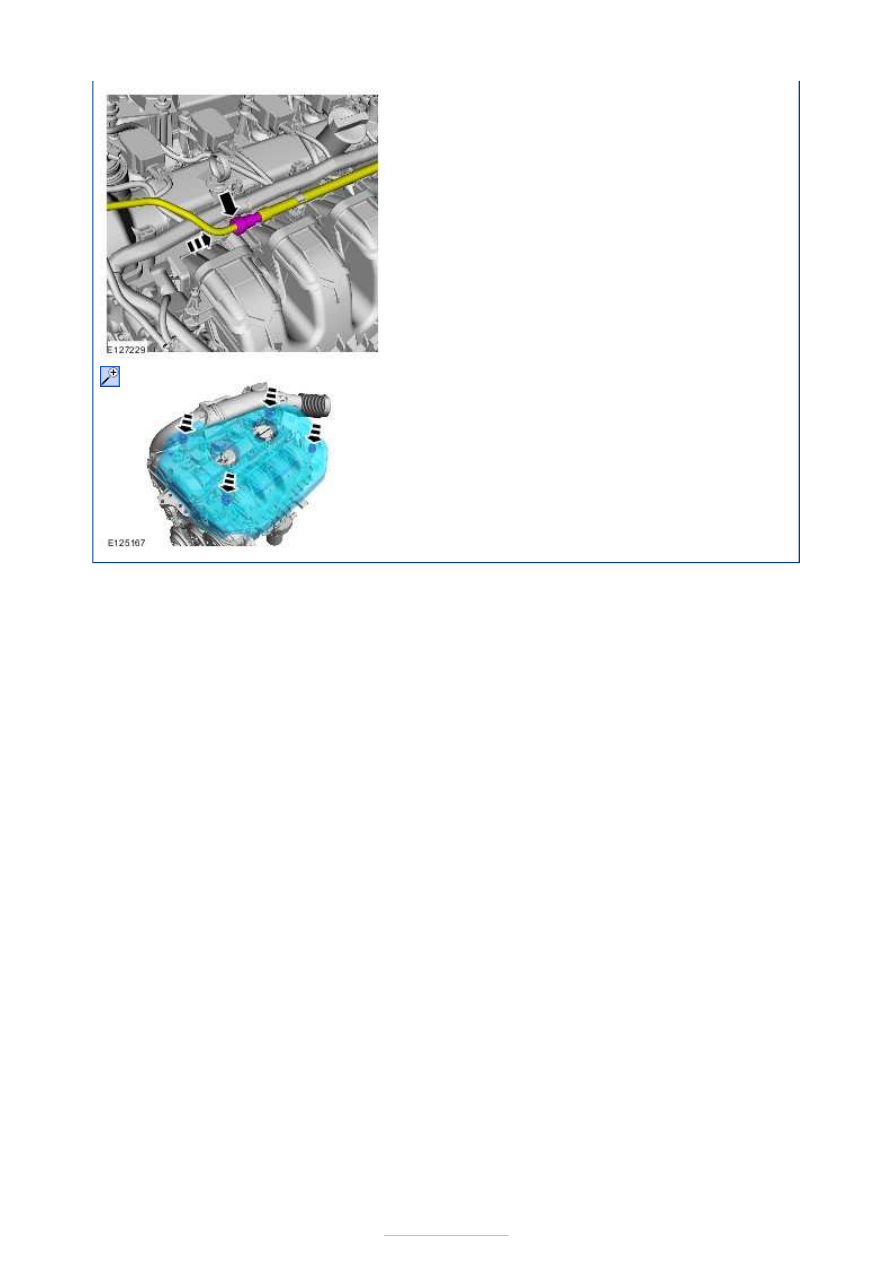

16. Remove the Special Tool(s):

310-025-19A

,

310-

025-18



17.









18.
