Fuel System - General Information - Fuel
System Pressure Check—2.5L Duratec
(162kW/220PS) - VI5

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

General Equipment

Adapter pressure vacuum transducer (C219)
Ford diagnostic equipment
Pressure vacuum transducer (C407)

1. Refer to:

Petrol and Petrol-Ethanol Fuel Systems

Health and Safety Precautions

 (100-00 General

Information, Description and Operation).

2. Refer to:

Fuel System Pressure Release

 (310-00

Fuel System - General Information, General
Procedures).

3.

General Equipment:

Adapter pressure

vacuum transducer (C219)



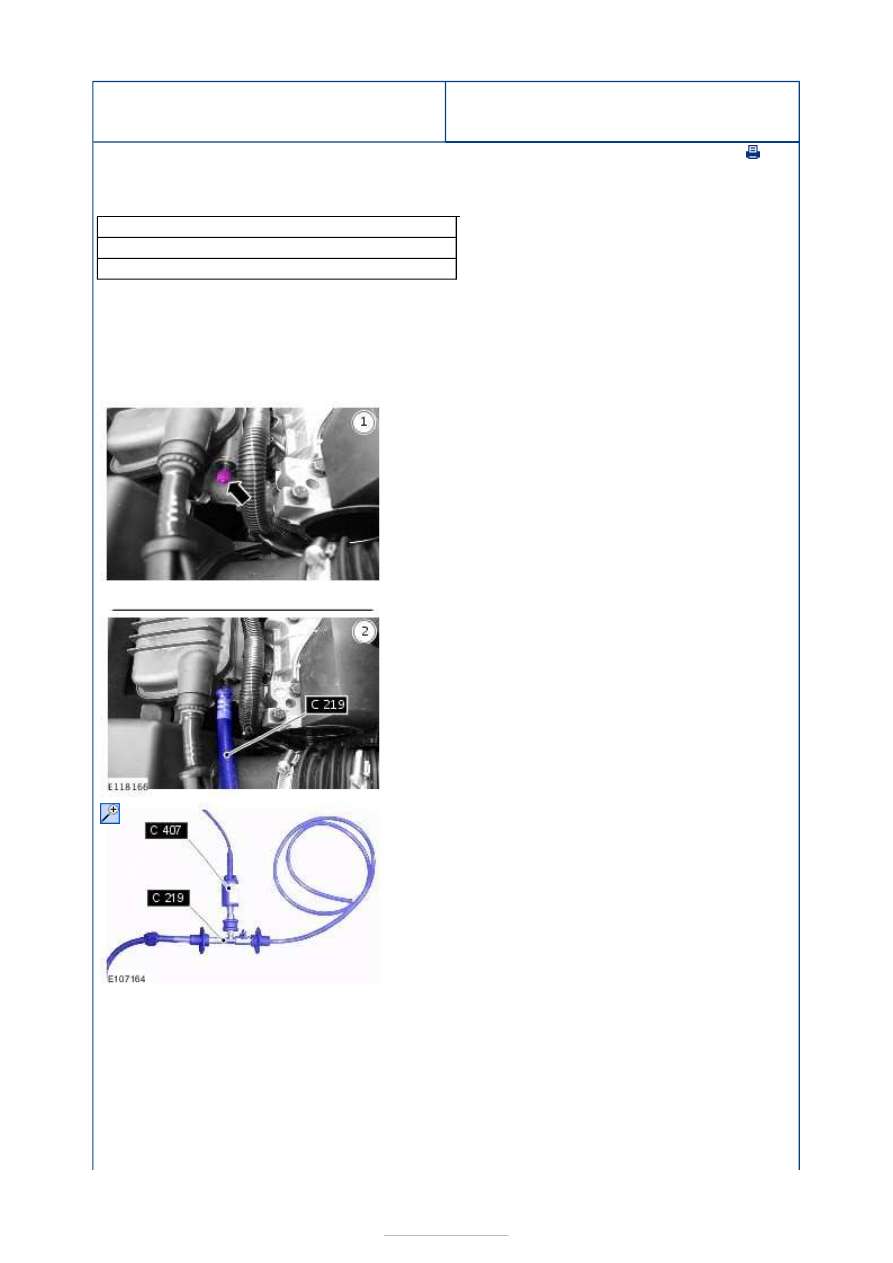

4. Connect the following items:

General Equipment:

Adapter pressure

vacuum transducer (C219)



General Equipment:

Pressure vacuum

transducer (C407)



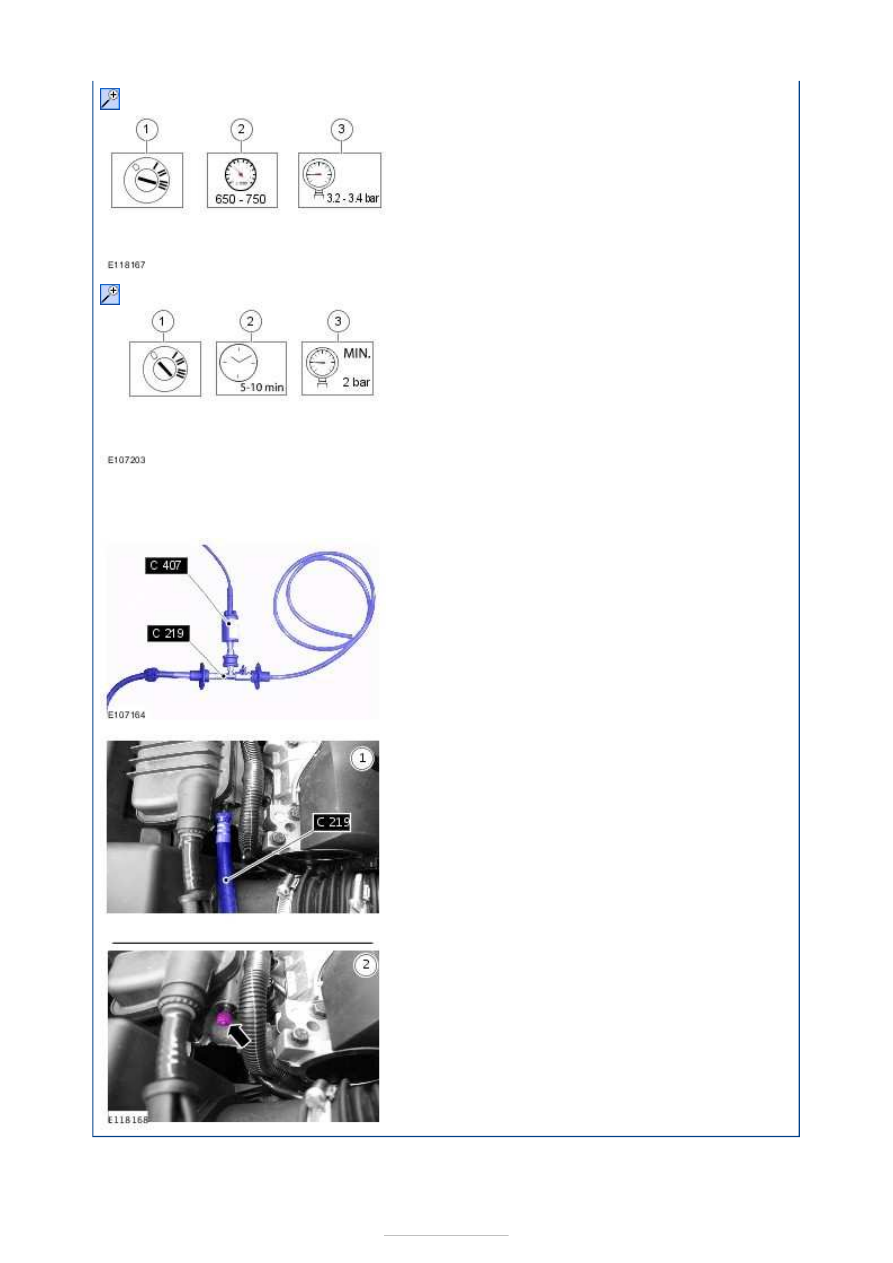

5. Using the digital multi-meter function, measure

the fuel system pressure.

General Equipment:

Ford diagnostic equipment



6. General Equipment:

Ford diagnostic equipment







7. General Equipment:

Ford diagnostic equipment



8. Refer to:

Fuel System Pressure Release

 (310-00

Fuel System - General Information, General
Procedures).

9. Disconnect the following items:

General Equipment:

Adapter pressure

vacuum transducer (C219)



General Equipment:

Pressure vacuum

transducer (C407)



10.

General Equipment:

Adapter pressure

vacuum transducer (C219)











Fuel System - General Information - Fuel
System Pressure Release

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

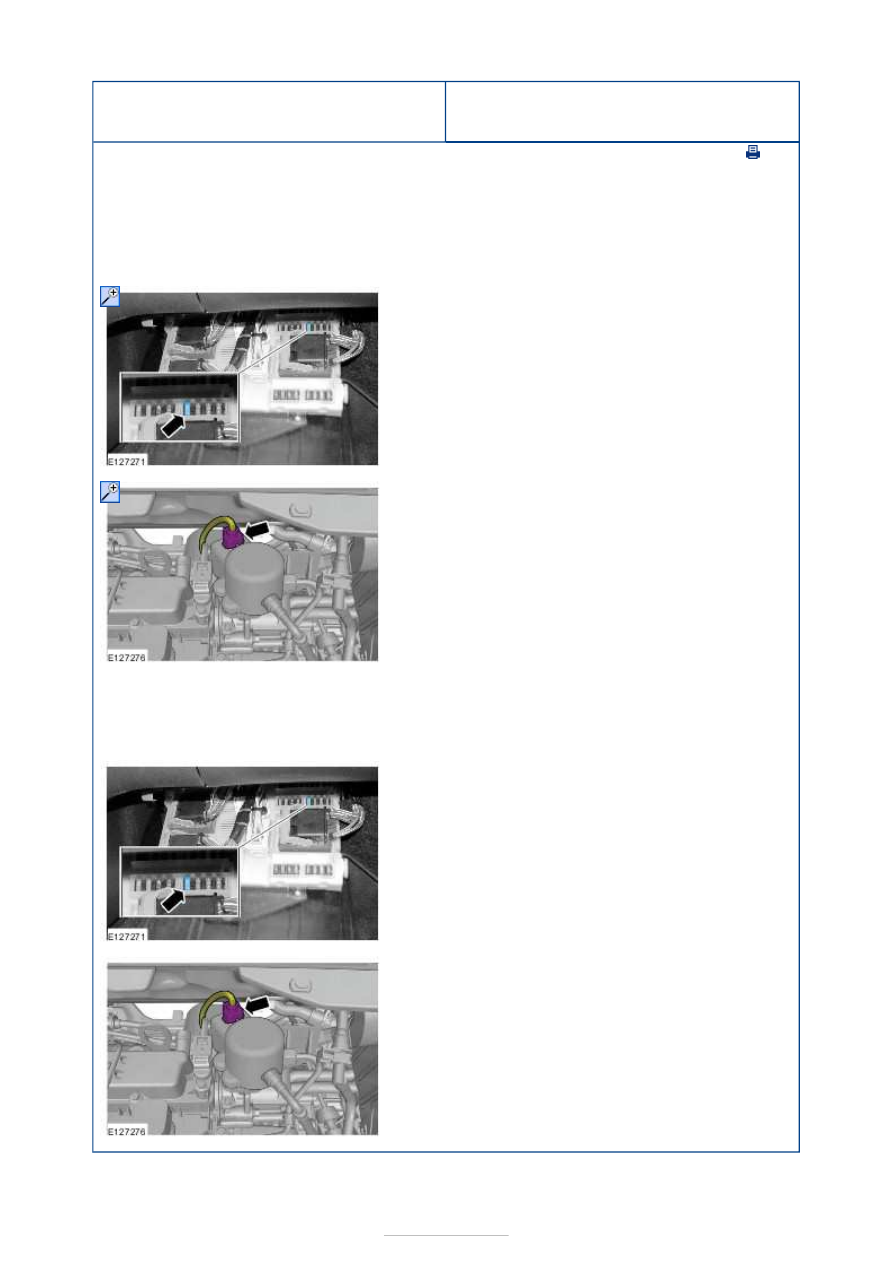

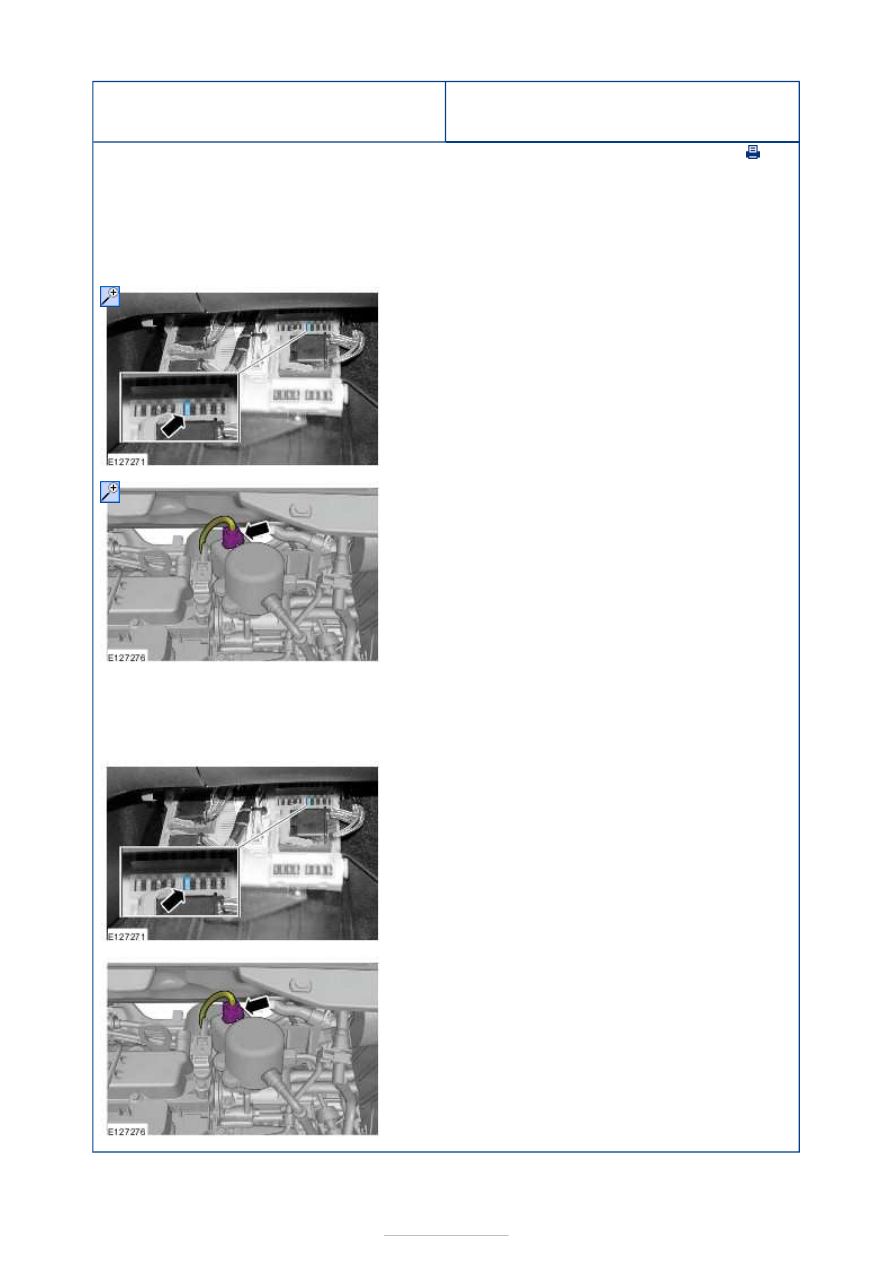

Release

1. Refer to:

Petrol and Petrol-Ethanol Fuel Systems

Health and Safety Precautions

 (100-00 General

Information, Description and Operation).

2. Remove the fuel pump and sender unit fuse.

3. Start the engine and allow it to idle until the

engine stalls.

4. Crank the engine for approximately five seconds

to make sure that the fuel rail pressure is
released.

5. Install the fuel pump and sender unit fuse.

Fuel System - General Information - Fuel
System Pressure Release—2.0L EcoBoost
SCTi (149kW/203PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

Pressure release

1. Refer to:

Petrol and Petrol-Ethanol Fuel Systems

Health and Safety Precautions

 (100-00 General

Information, Description and Operation).

2.

3.

4. Start and run the engine at idle speed until the

engine stops.

5. Crank the engine for approximately 5 seconds to

release the fuel pressure.

6.

7.
