Ford Galaxy / Ford S-MAX. Manual - part 600

Vehicles with 2.3L engine

All vehicles

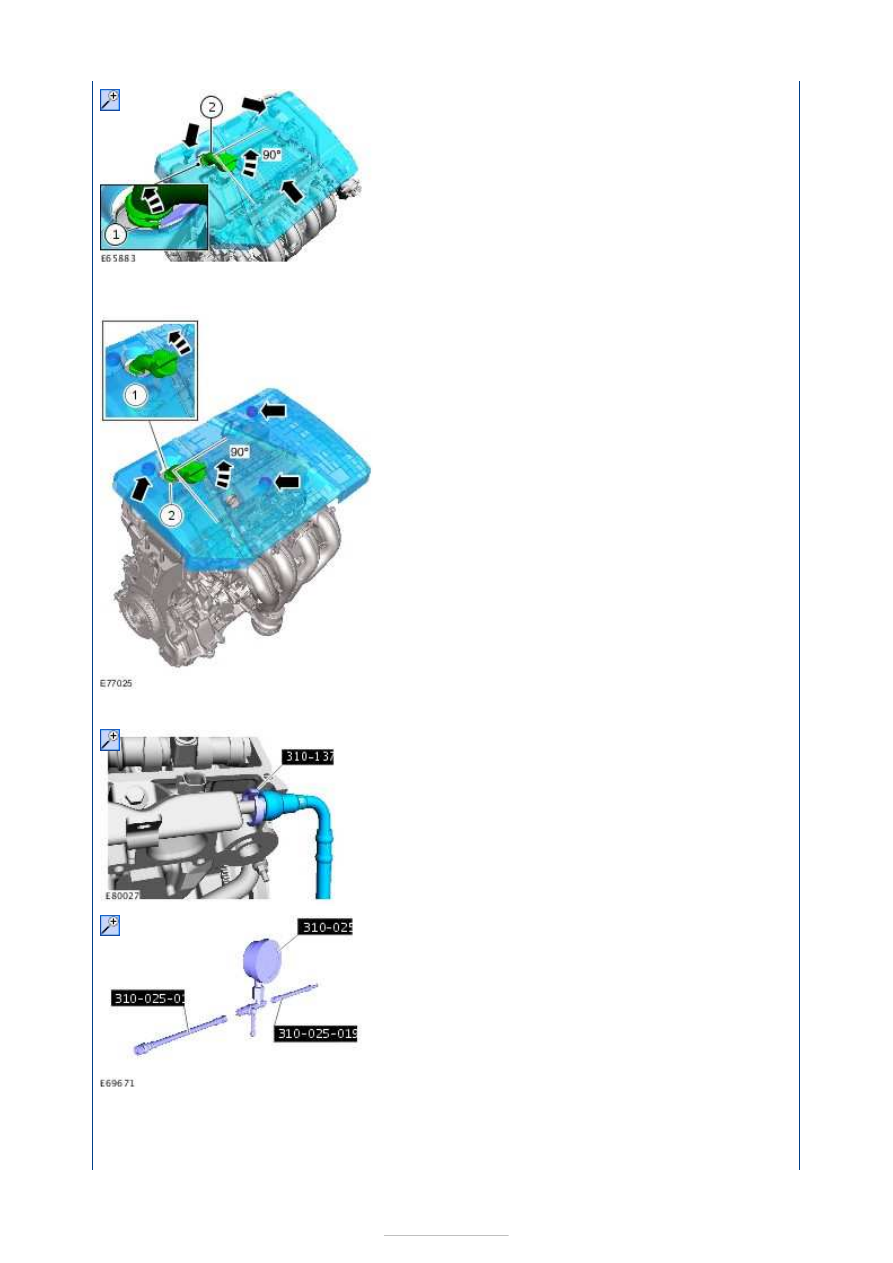

3. General Equipment:

Flat-bladed screwdriver



4. Special Tool(s):

310-137

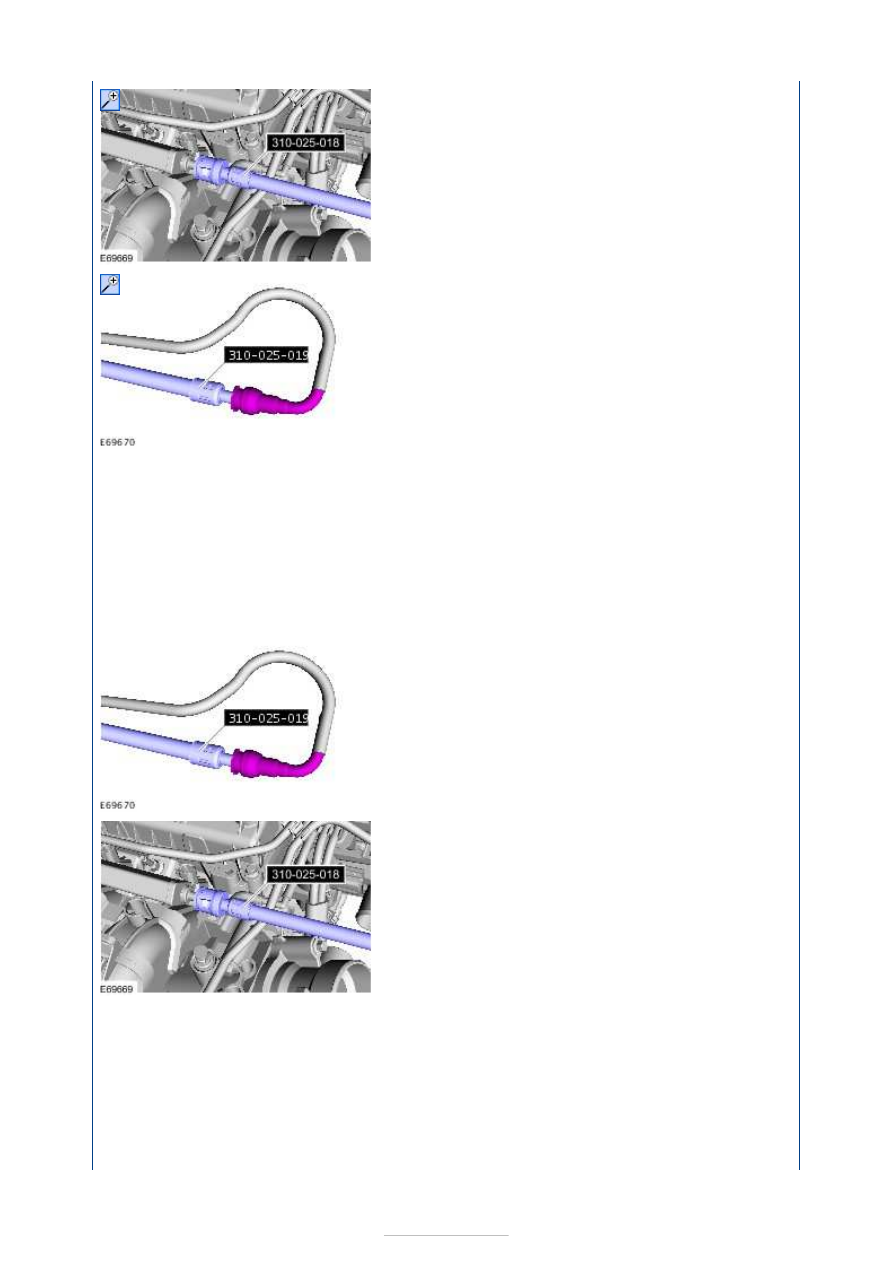

5. Install the Special Tool(s):

310-025

,

310-025-18

,

310-025-19A



6. Install the Special Tool(s):

310-025-18











7. Install the Special Tool(s):

310-025-19A



8. Start the engine and allow it to idle.

9. Record the fuel system pressure at idle (3.8 +/-

0.2 bar maximum).

10. Stop the engine.

11. Refer to:

Fuel System Pressure Release

 (310-00

Fuel System - General Information, General
Procedures).

12. Remove the Special Tool(s):

310-025-19A



13. Remove the Special Tool(s):

310-025-18



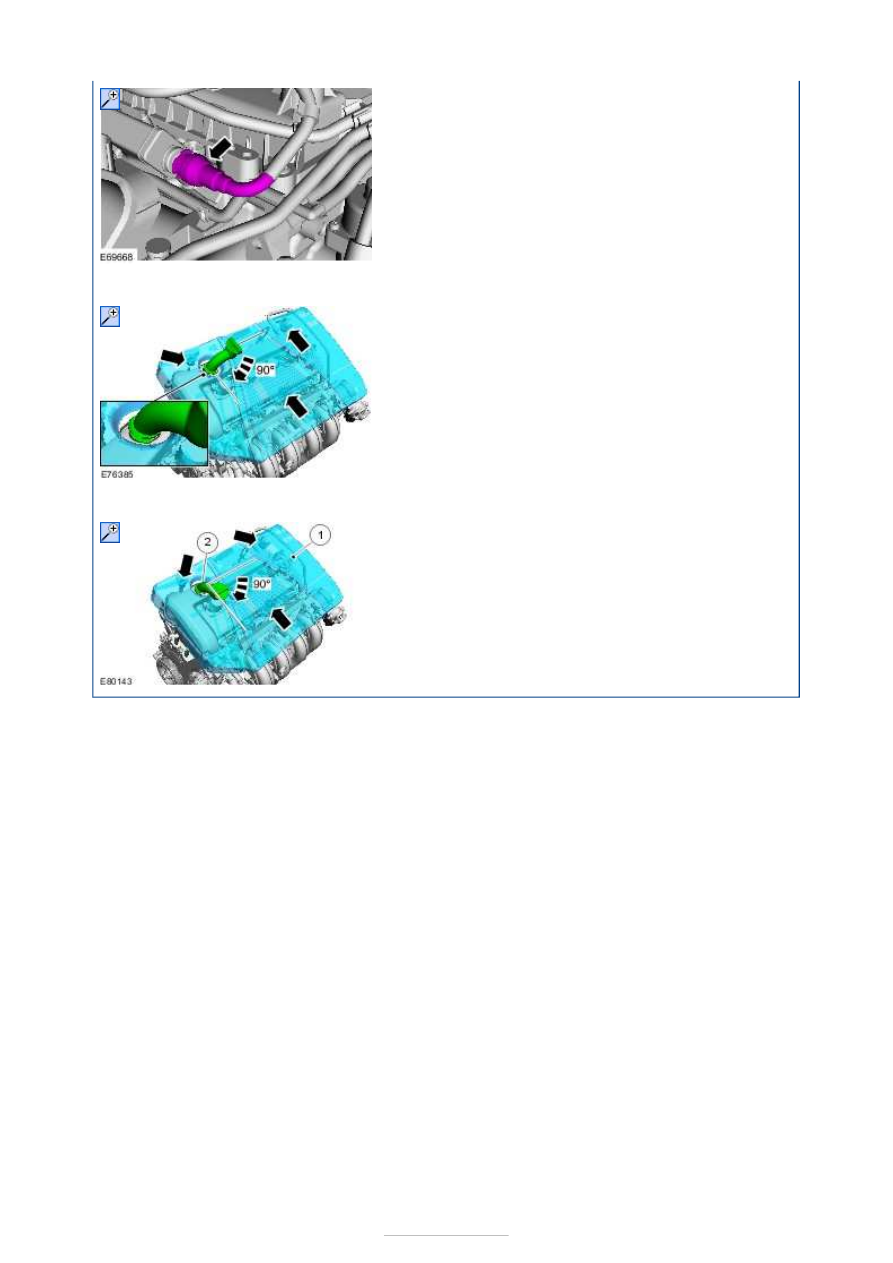

14.









Vehicles with 2.0L engine

Vehicles with 2.3L engine

15.

16.







Fuel System - General Information - Fuel
System Pressure Check—2.0L EcoBoost
SCTi (149kW/203PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

Special Tool(s)

General Equipment

Activation

310-025-18
Test Hose for 310-025

310-025-19A
Test Hose for 310-025

310-137
Disconnect Tool, Fuel Line

Adapter pressure vacuum transducer (C219)
Ford diagnostic equipment
GV2323 Connector
Pressure vacuum transducer (C407)

1. Refer to:

Petrol and Petrol-Ethanol Fuel Systems

Health and Safety Precautions

 (100-00 General

Information, Description and Operation).

2. Refer to:

Fuel System Pressure Release - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4

 (310-00

Fuel System - General Information, General
Procedures).

3.
