Ford Galaxy / Ford S-MAX. Manual - part 599

Connect

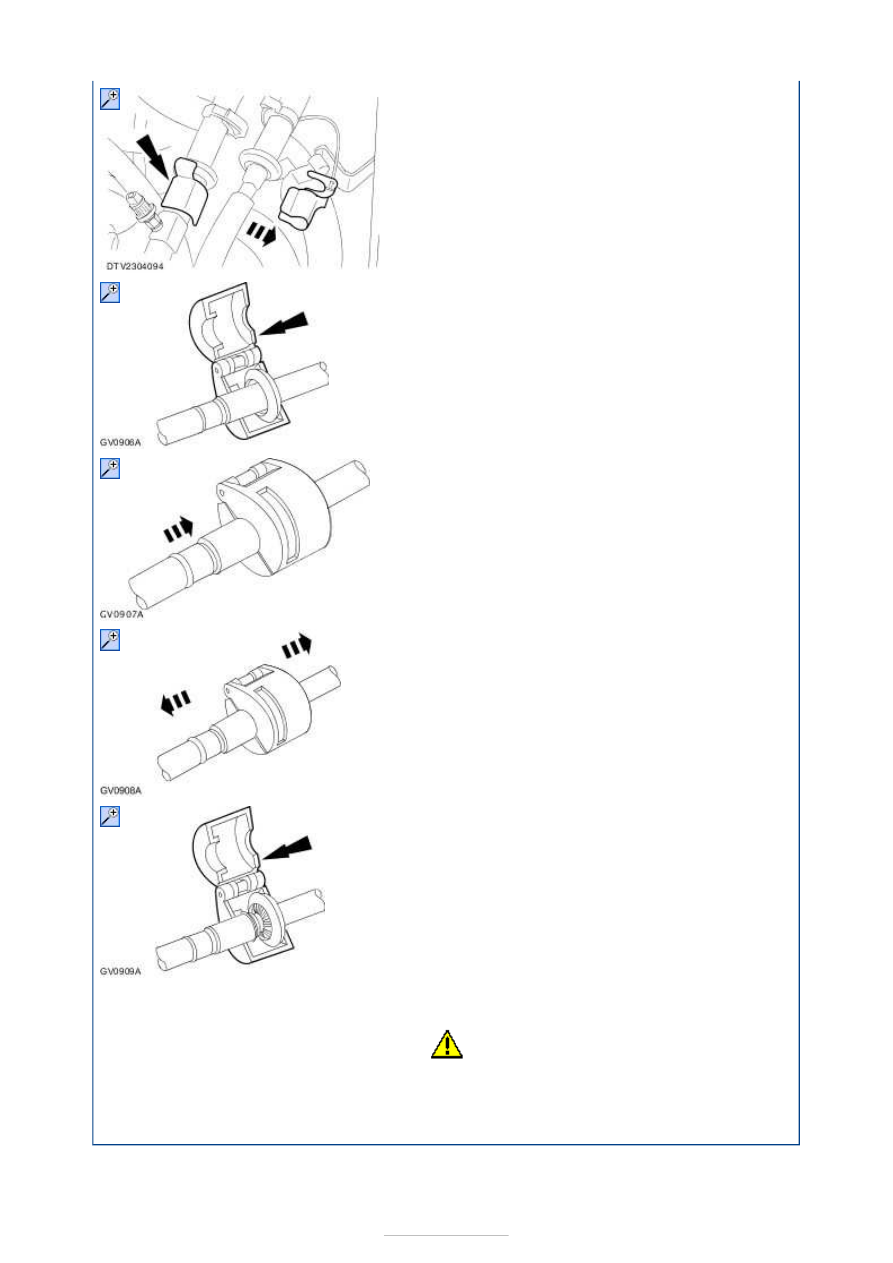

7. Special Tool(s):

310-D004

,

310-D005

,

412-038

,

412-069



8. Special Tool(s):

310-D004

,

310-D005

,

412-038

,

412-069



9.

10. Special Tool(s):

310-D004

,

310-D005

,

412-038

,

412-069



1.

CAUTION: Only use the specified

material to lubricate the seals.

To connect, reverse the disconnect procedure.

Material:

Engine Oil - 5W-30 (WSS-M2C153-G)













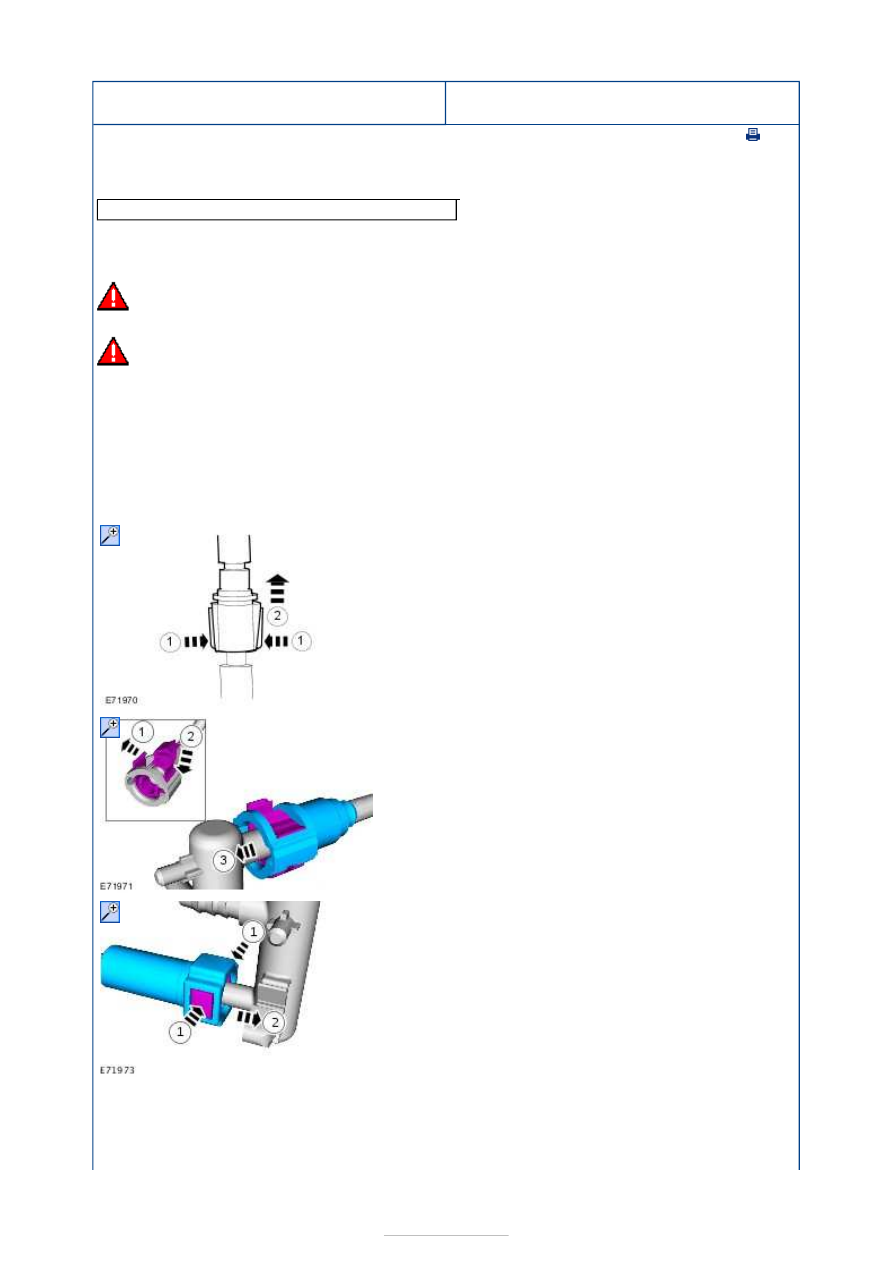

Fuel System - General Information - Quick
Release Coupling

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

General Equipment

Disconnect

WARNINGS:

Refer to:

Petrol and Petrol-Ethanol Fuel Systems Health and Safety Precautions

 (100-

00 General Information, Description and Operation).

Refer to:

Diesel Fuel System Health and Safety Precautions

 (100-00 General

Information, Description and Operation).
NOTE: Fuel supply line connectors are color coded white. Fuel return line connectors are
color coded red.

Flat-bladed screwdriver

1. Release the fuel system pressure

Refer to:

Fuel System Pressure Release

 (310-00

Fuel System - General Information, General
Procedures).

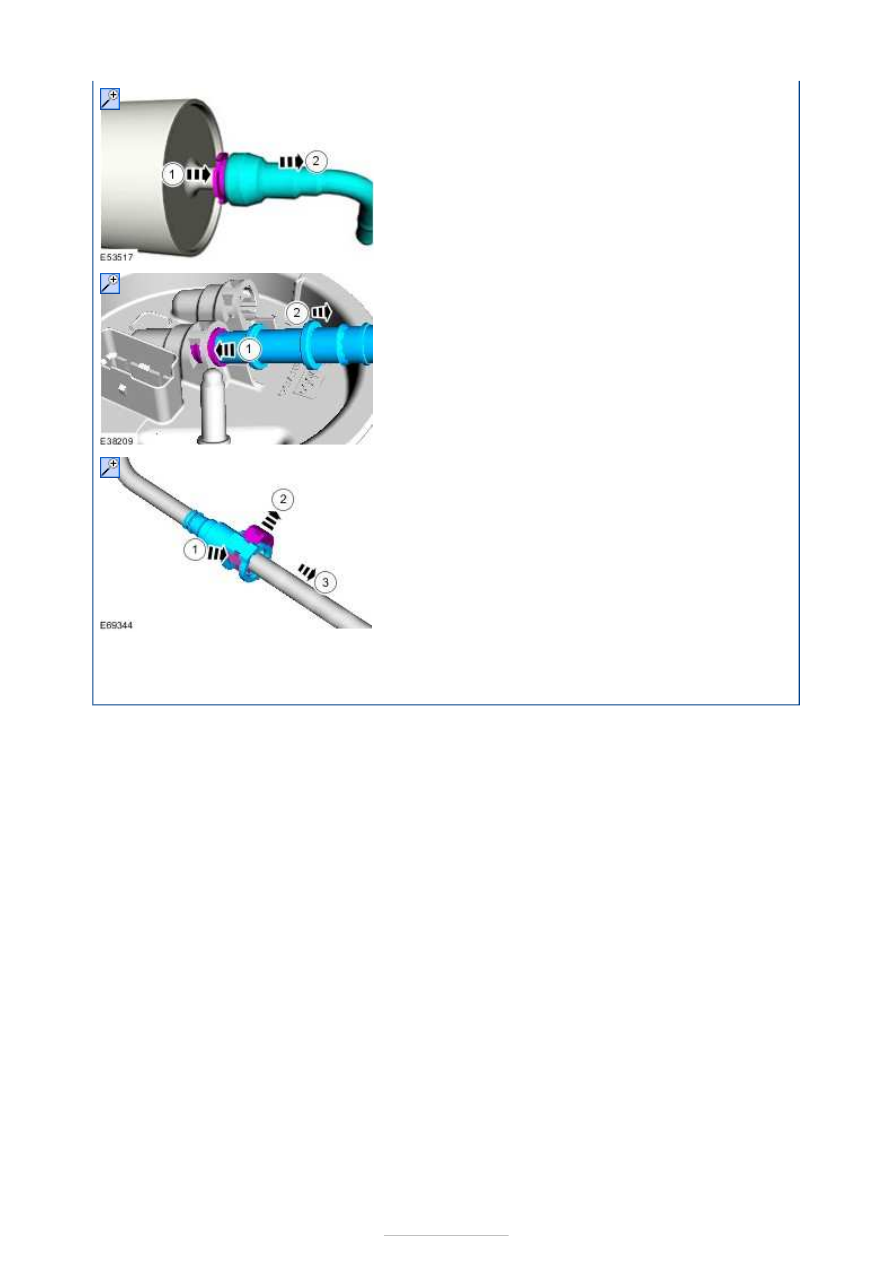

2.

3.

4.

5.







Connect

6.

7. General Equipment:

Flat-bladed screwdriver



1. To connect, reverse the disconnect procedure.







Fuel System - General Information - Fuel
System Pressure Check—2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

Special Tool(s)

General Equipment

WARNING: Refer to:

Petrol and Petrol-Ethanol Fuel Systems Health and Safety

Precautions

 (100-00 General Information, Description and Operation).

Vehicles with 2.0L engine

310-025
Fuel Pressure Gauge

310-025-18
Test Hose for 310-025

310-025-19A
Test Hose for 310-025

310-137
Disconnect Tool, Fuel Line

Flat-bladed screwdriver

1. Refer to:

Fuel System Pressure Release

 (310-00

Fuel System - General Information, General
Procedures).

2. General Equipment:

Flat-bladed screwdriver
