Exhaust System - 2.5L Duratec
(162kW/220PS) - VI5 - Exhaust System

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation



Description

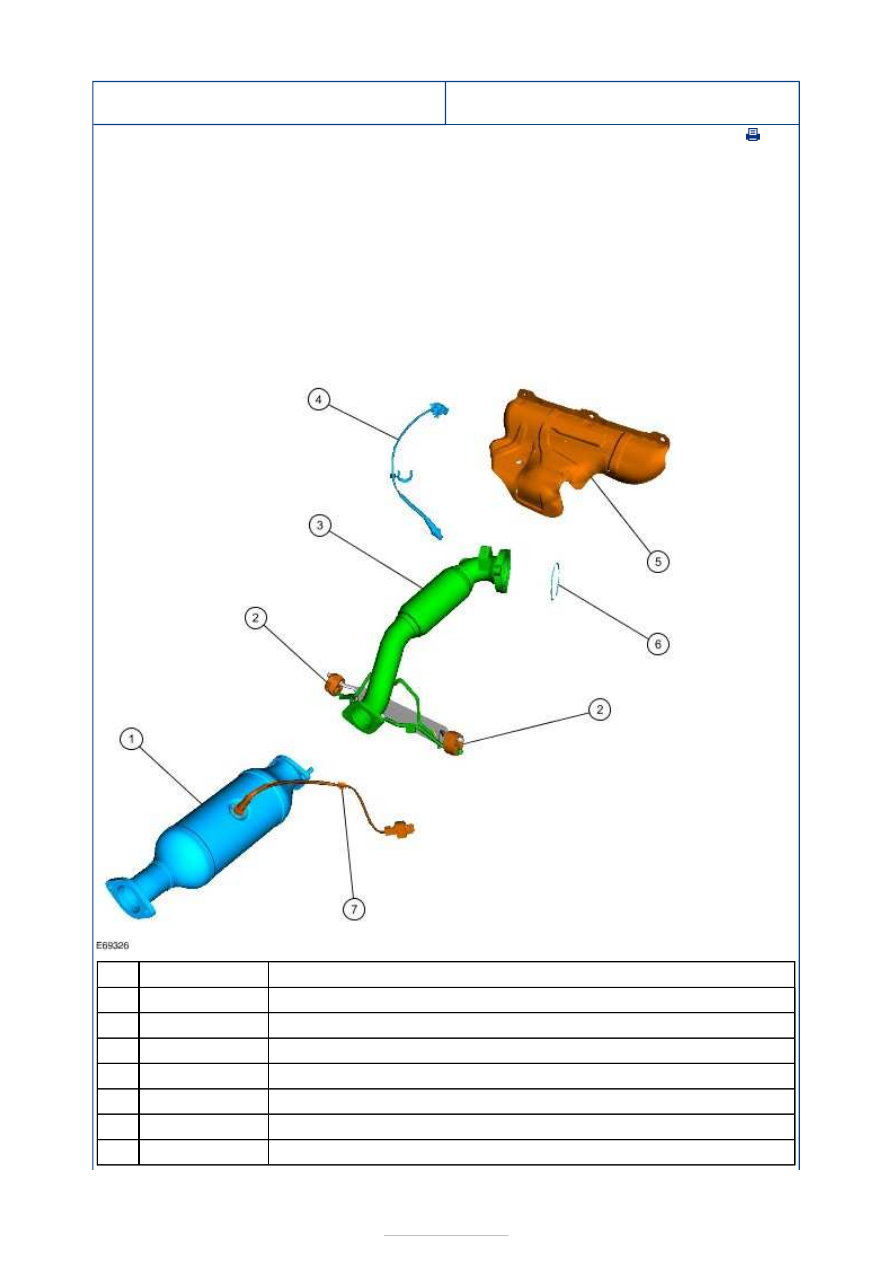

Catalytic converter

Exhaust hanger insulators

Exhaust flexible pipe

Heated oxygen sensor (HO2S)

Heat shield

Exhaust flexible pipe to turbo charger gasket

Catalyst monitor sensor

Item

1

2

3

4

5

6

7



Part Number

-

-

-

-

-

-

-



Description

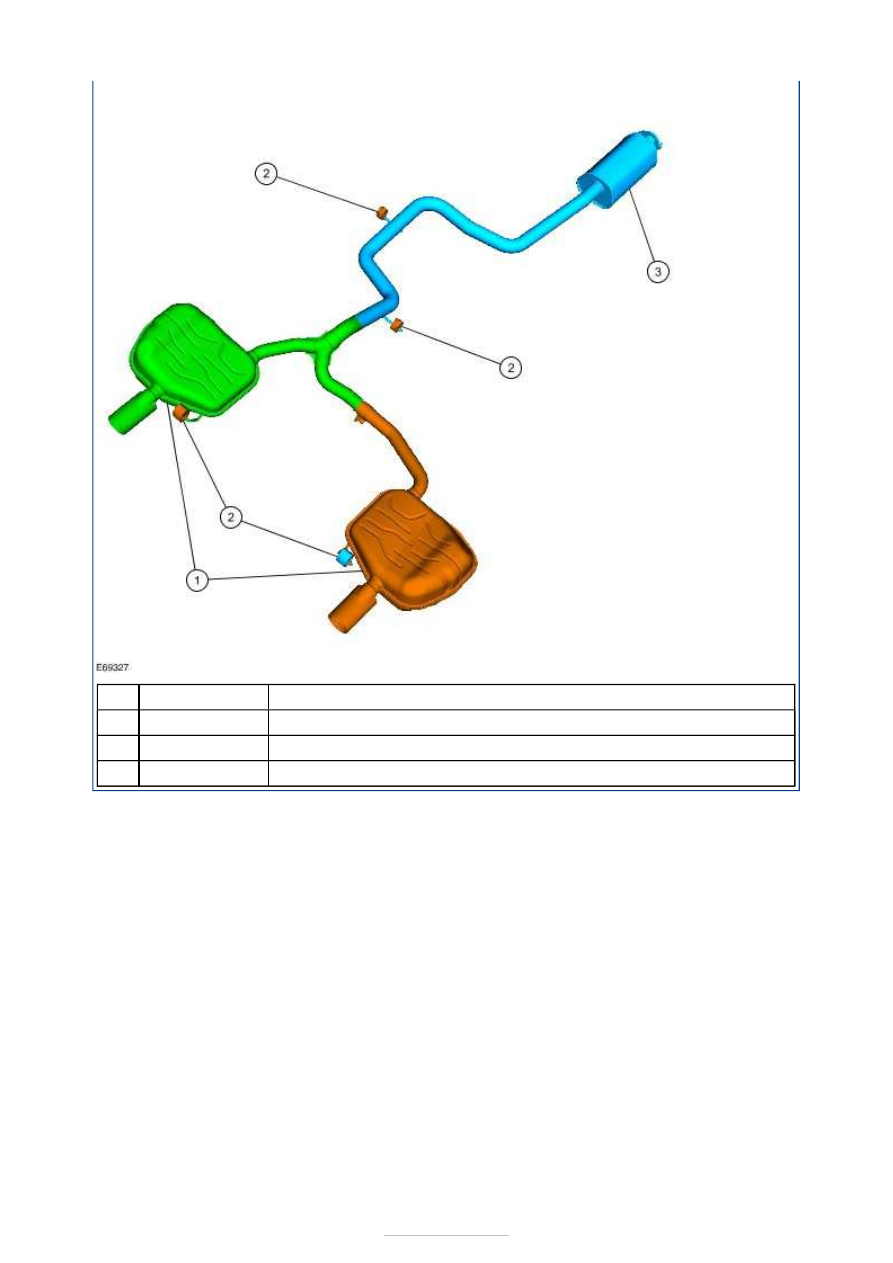

Rear mufflers

Exhaust hanger insulators

Front muffler

Item

1

2

3



Part Number

-

-

-

Exhaust System - 2.5L Duratec
(162kW/220PS) - VI5 - Catalytic
Converter

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Grease KS-PS SA-M1C9107-A / YS5J-M1C9107-AA

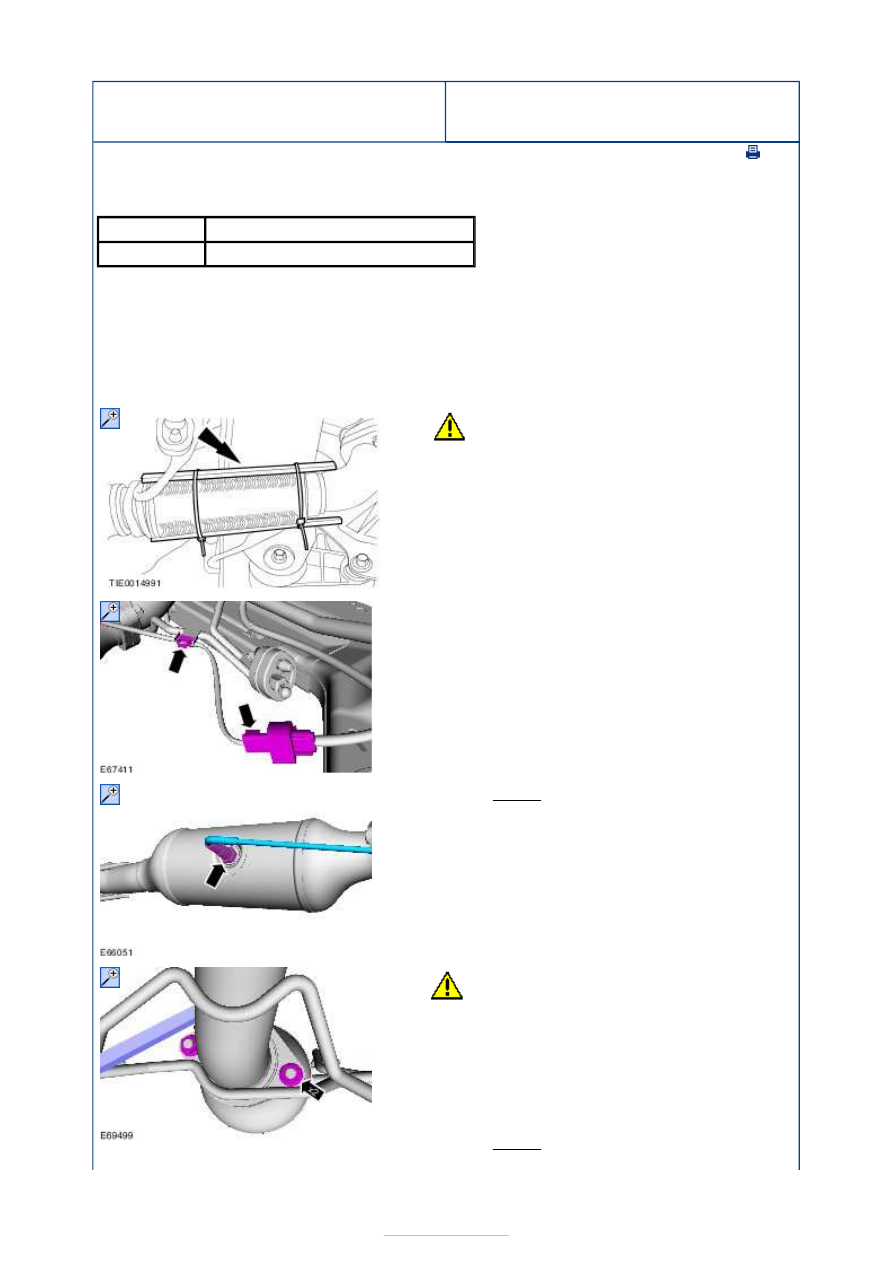

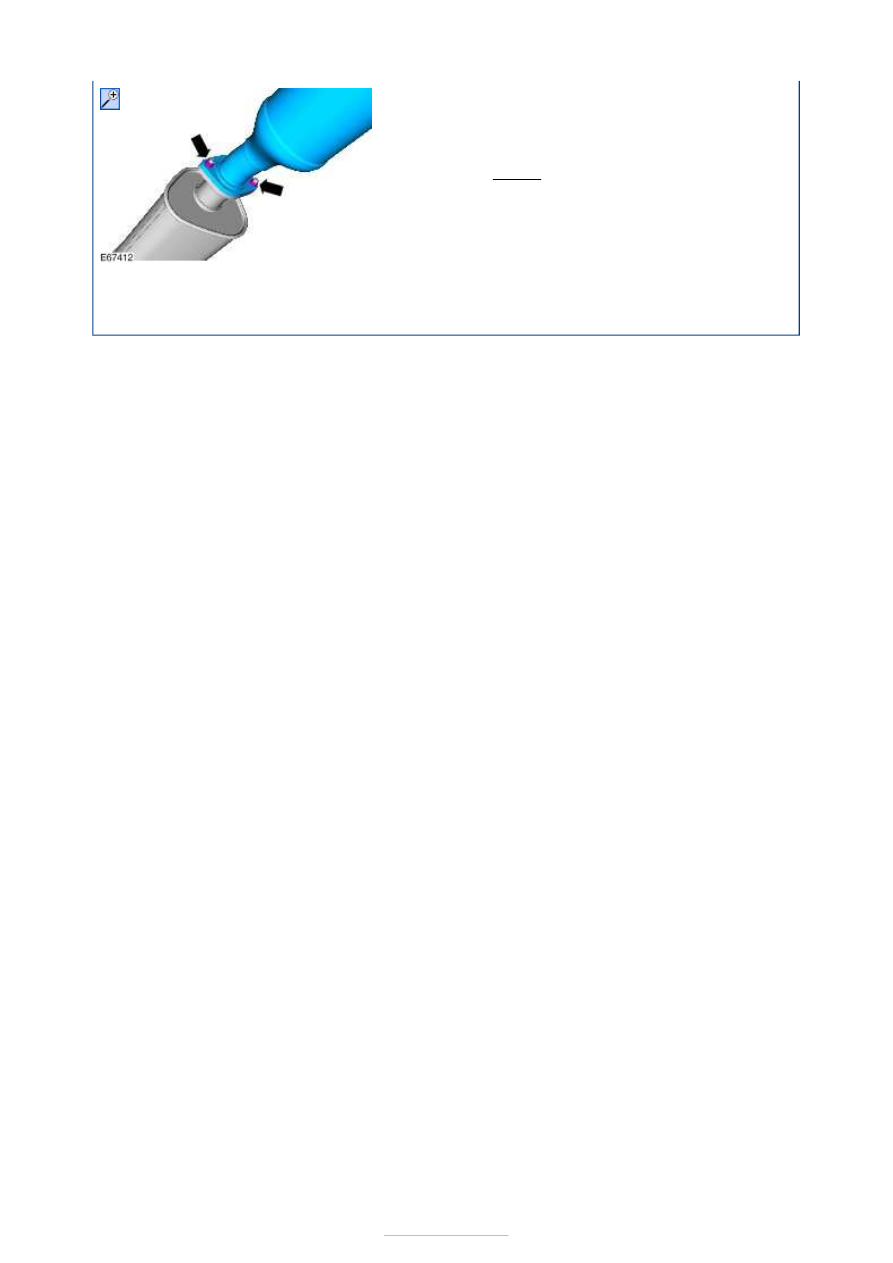

1. Raise and support the vehicle.

Refer to: Lifting (100-02 Jacking and Lifting,
Description and Operation).

2.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

3.

4. Torque: 47 Nm

5.

CAUTION: Jointing compound must not

be used forward of the catalytic converter.
NOTE: Make sure that the exhaust flexible
pipe is not twisted.

Coat the studs with grease.

Material:

Grease KS-PS (SA-M1C9107-A / YS5J-

M1C9107-AA)



Torque:

48 Nm









Installation

6. Coat the studs with grease.

Material:

Grease KS-PS (SA-M1C9107-A / YS5J-

M1C9107-AA)



Torque:

48 Nm

1. To install, reverse the removal procedure.
