Ford Galaxy / Ford S-MAX. Manual - part 583

Exhaust System - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Catalytic
Converter

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Cable ties

1. Refer to:

Battery Disconnect and Connect

 (414-01

Battery, Mounting and Cables, General
Procedures).

2. Refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4, Removal and Installation).

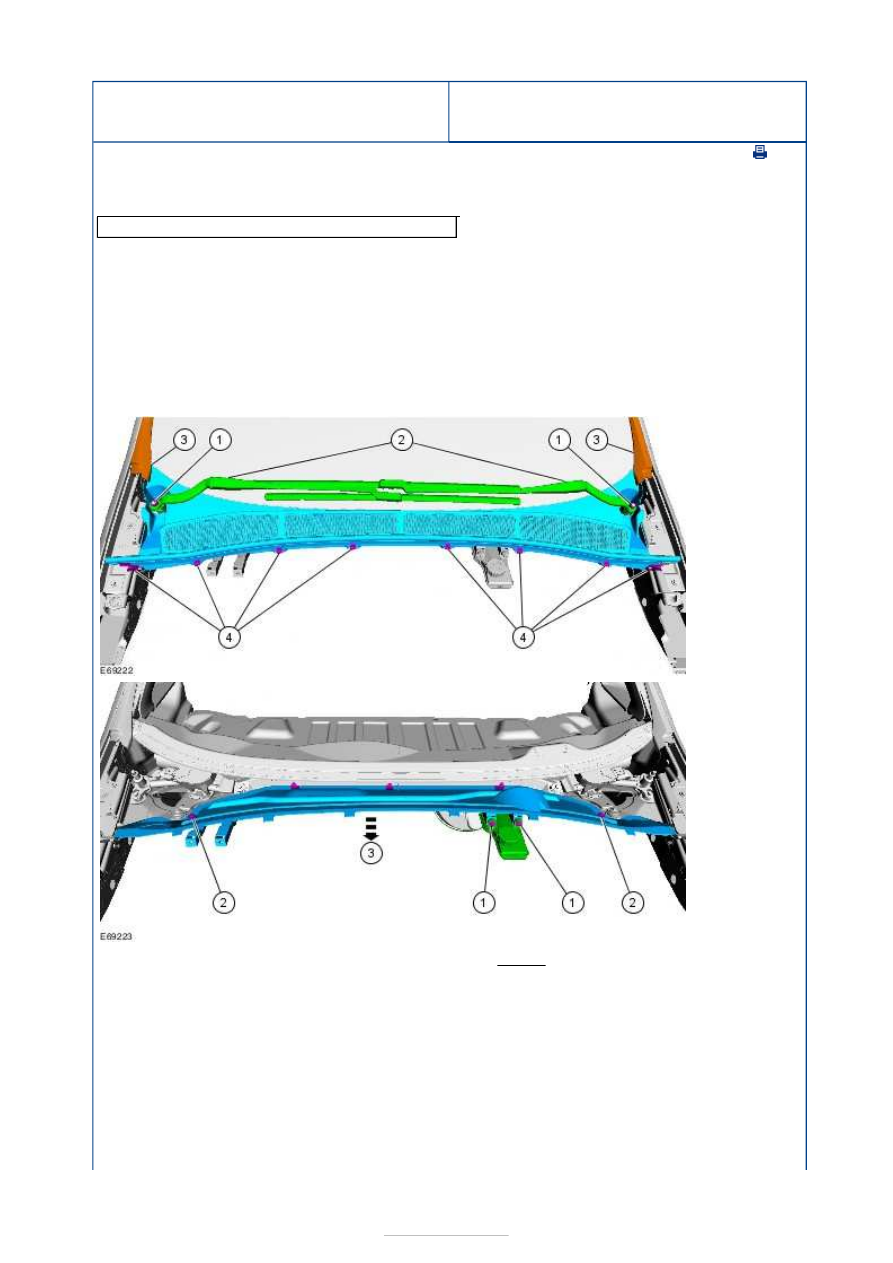

3. Detach

the A-
pillar
exterior
trim
panel
lower
retaining
clips.

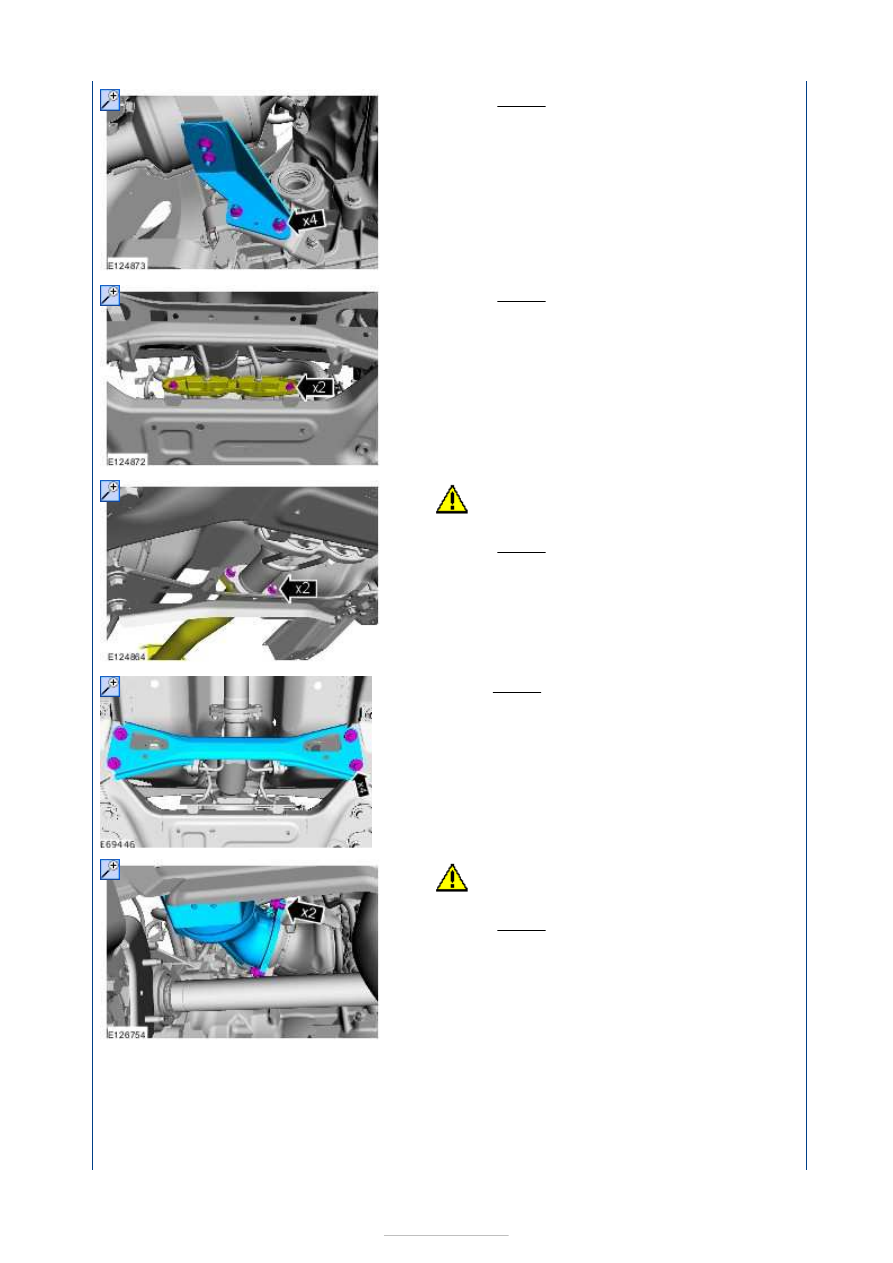

4.

5. Torque: 24 Nm





6.

7. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

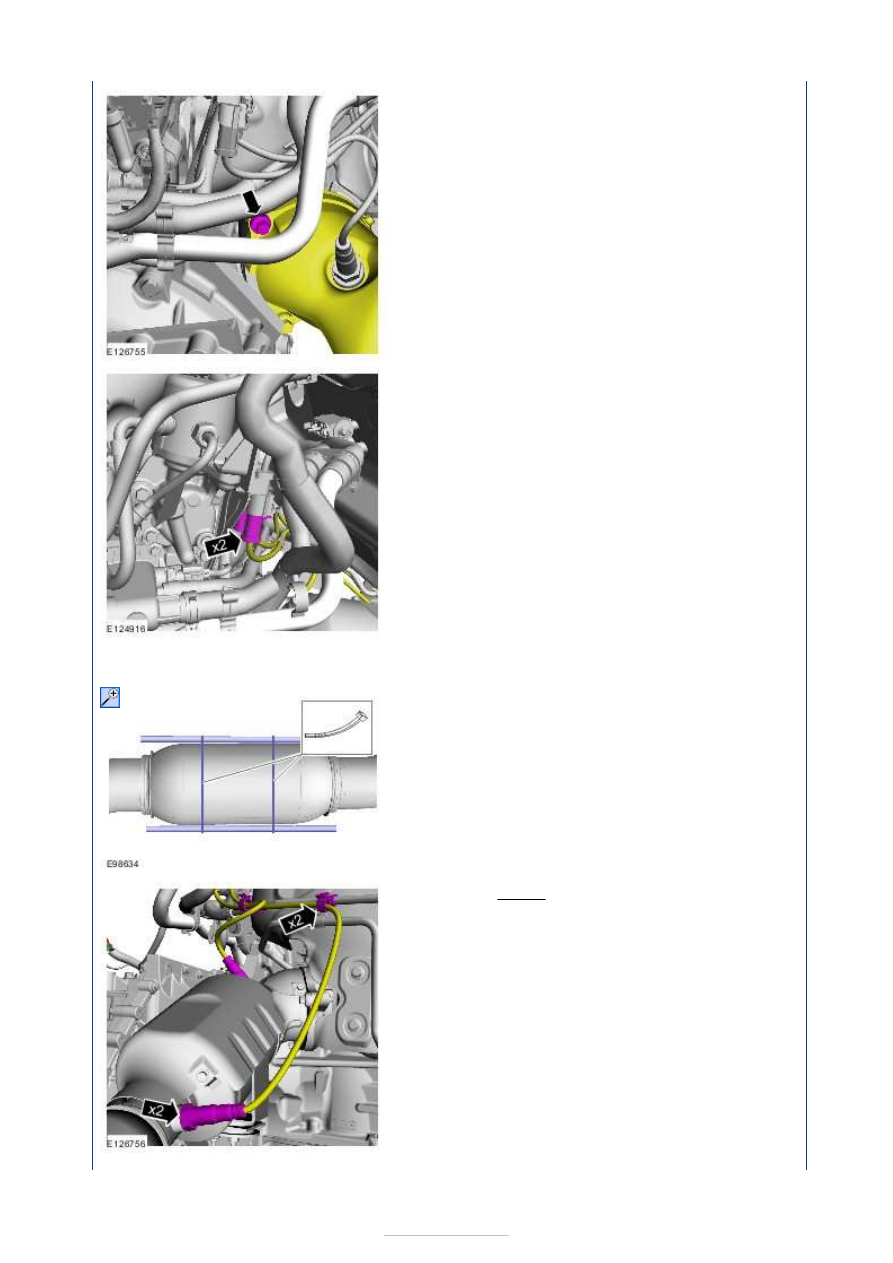

8. General Equipment:

Cable ties



9. Torque: 48 Nm









Installation

10. Torque: 48 Nm

11. Torque: 24 Nm

12.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent or twisted.

Torque:

48 Nm

13. Torque: 60 Nm

14.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent or twisted.

Torque:

24 Nm

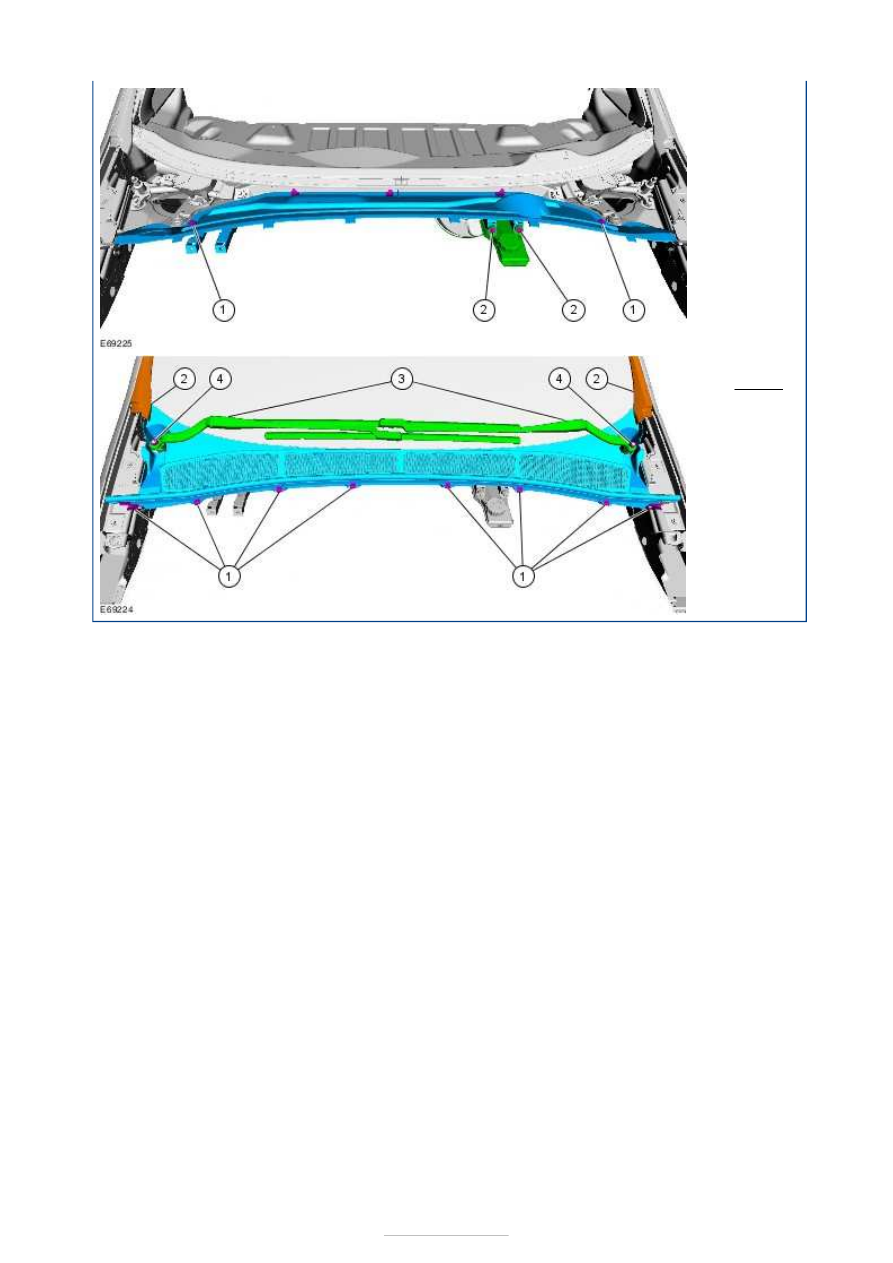

1. To install, reverse the removal procedure.

2.











3. Torque:

22 Nm
