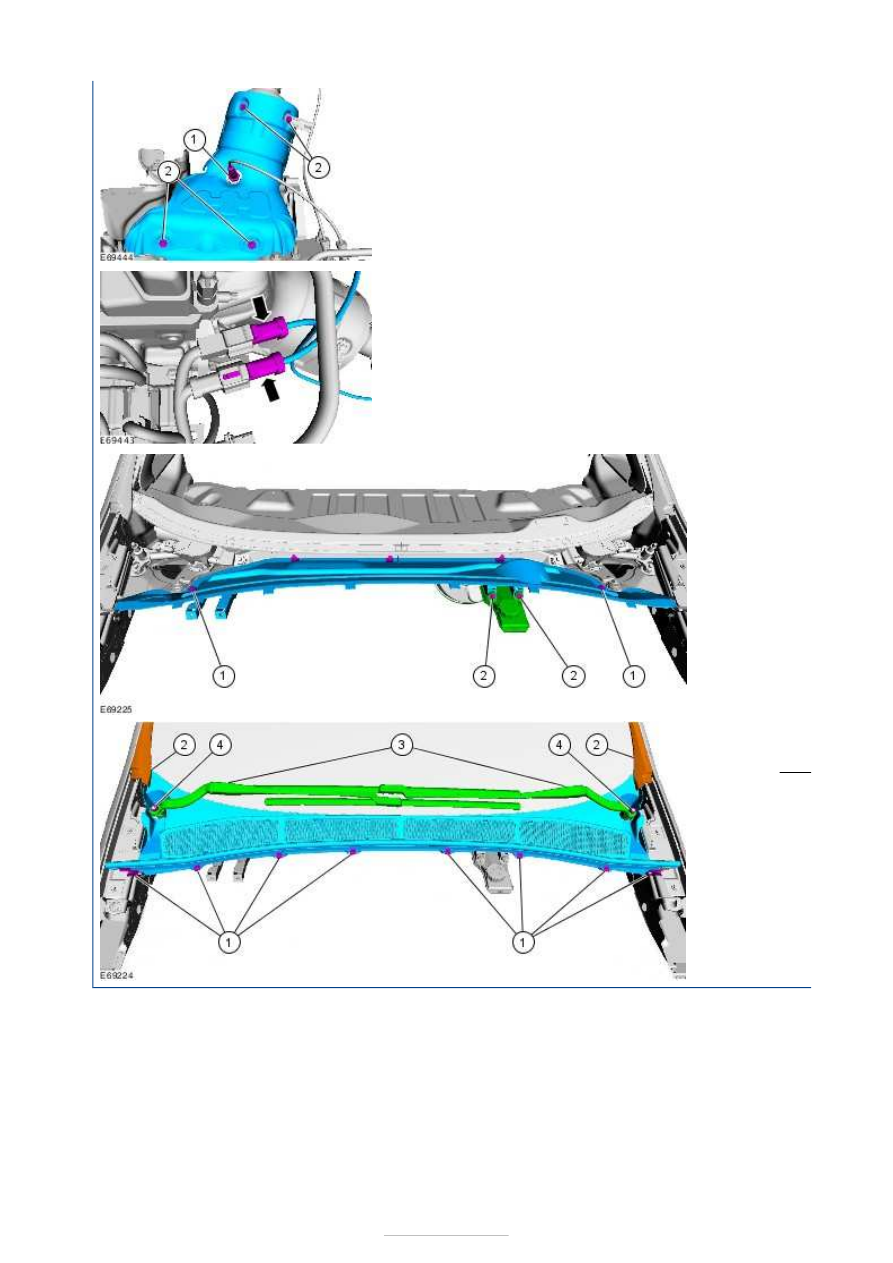

13.

14.

15.

4. Torque:

22 Nm









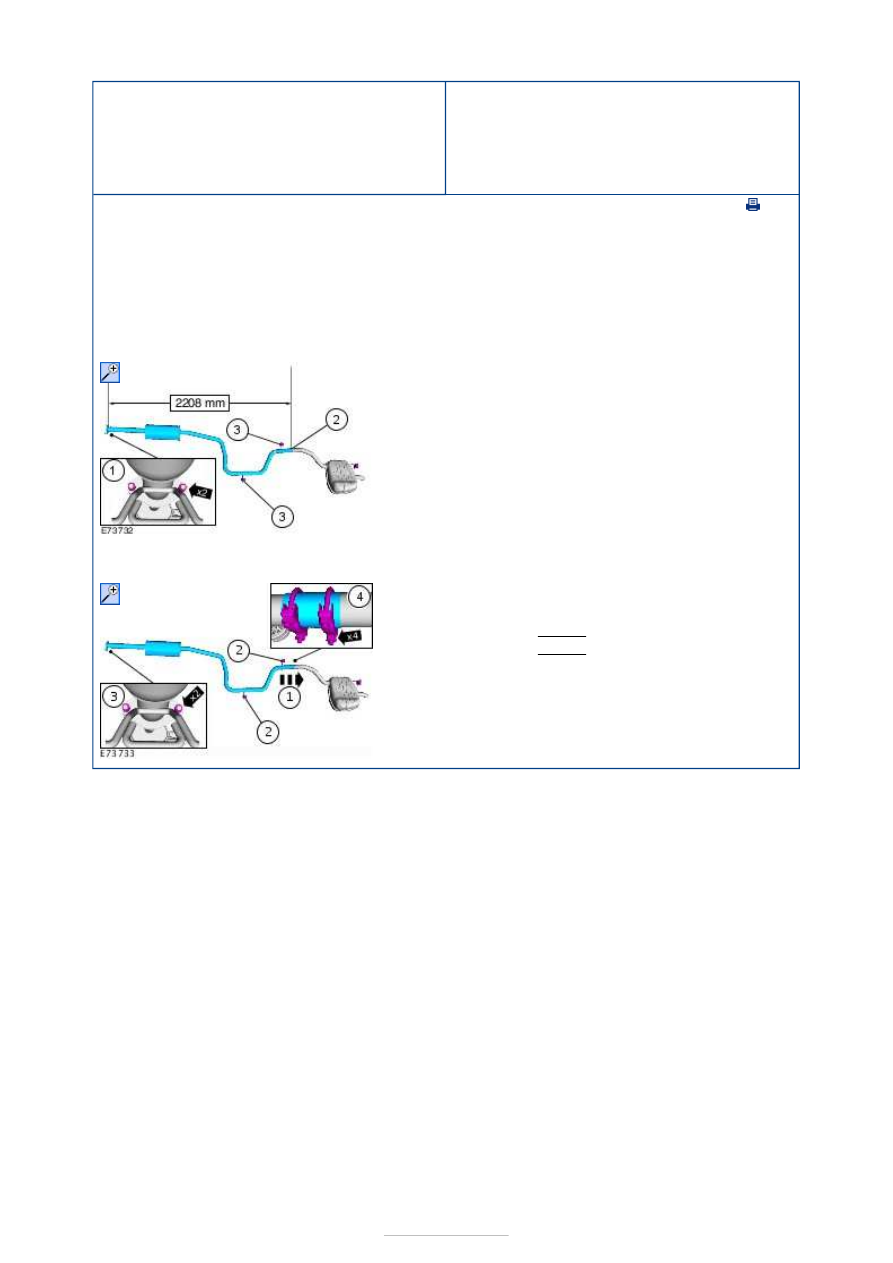

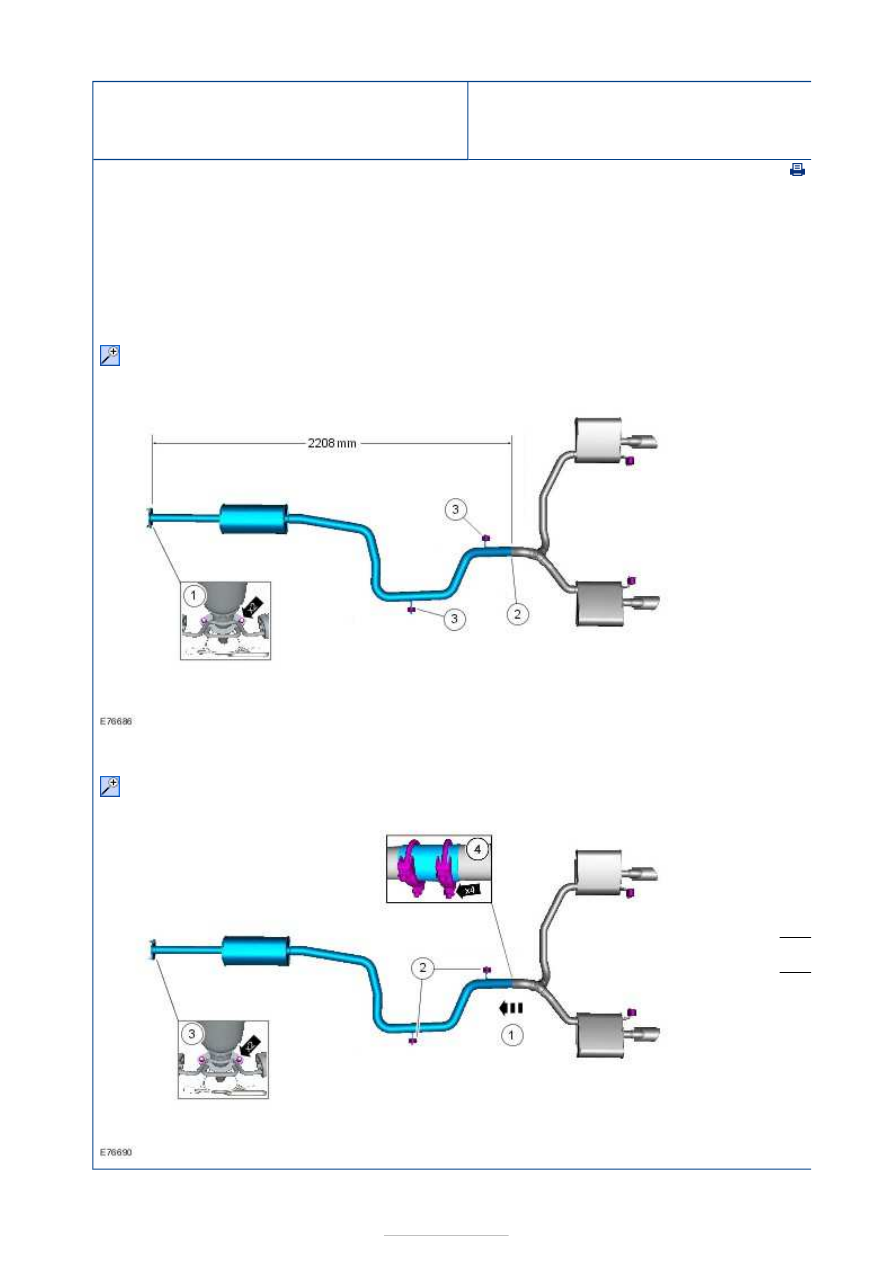

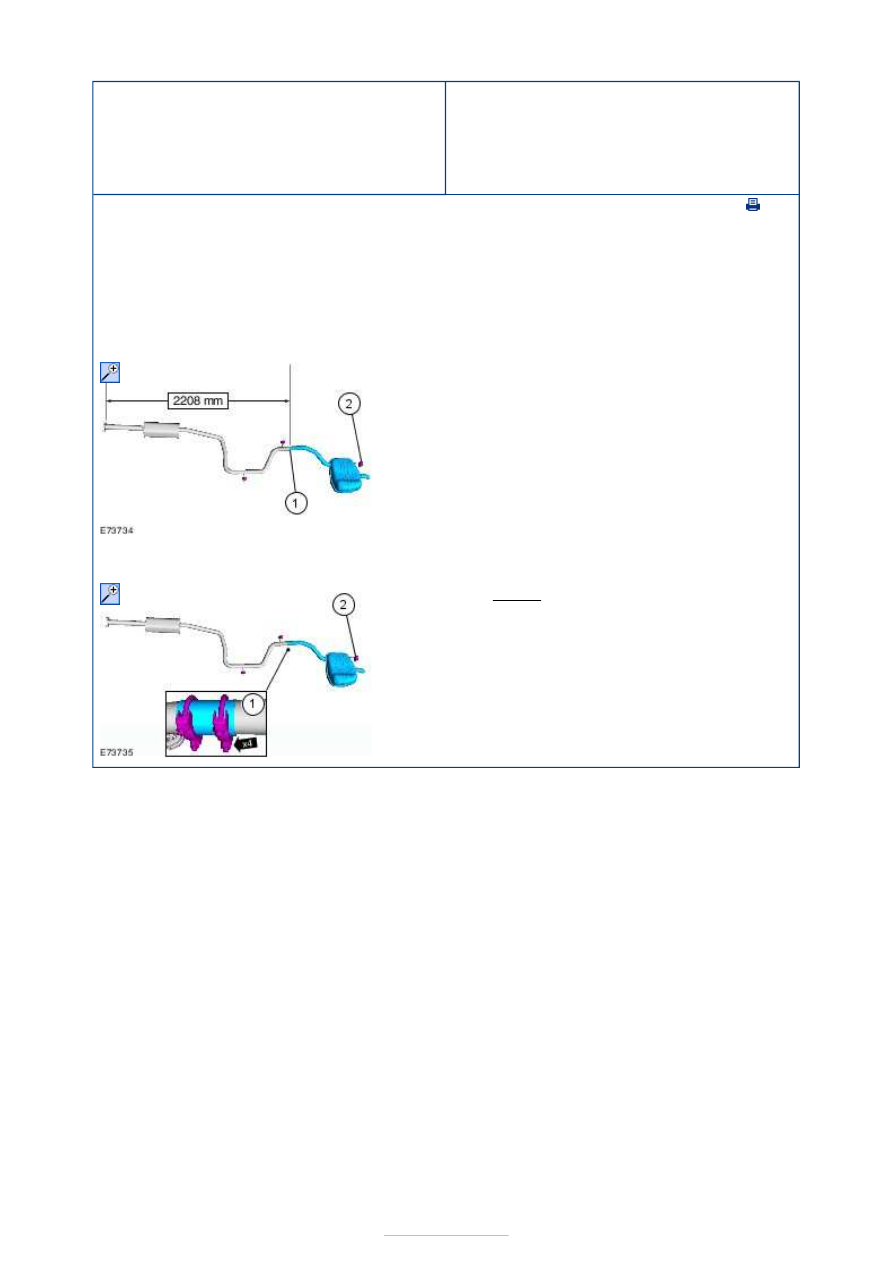

Exhaust System - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4 - Front Muffler—
2.0L Duratec-HE (107kW/145PS) -
MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

NOTE: Make sure that the exhaust flexible
pipe is not twisted.

1.

NOTE: Make sure that the exhaust flexible
pipe is not twisted.

3. Torque: 48 Nm
4. Torque: 45 Nm





Exhaust System - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4 - Front Muffler—2.3L
Duratec-HE (118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

NOTE:
Make sure
that the
exhaust
flexible
pipe is not
twisted.

1.

NOTE:
Make sure
that the
exhaust
flexible pipe
is not
twisted.

3. Torque:

48 Nm

4. Torque:

45 Nm





Exhaust System - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4 - Rear Muffler—
2.0L Duratec-HE (107kW/145PS) -
MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

1. Torque: 45 Nm
