Ford Galaxy / Ford S-MAX. Manual - part 580

5.

6.

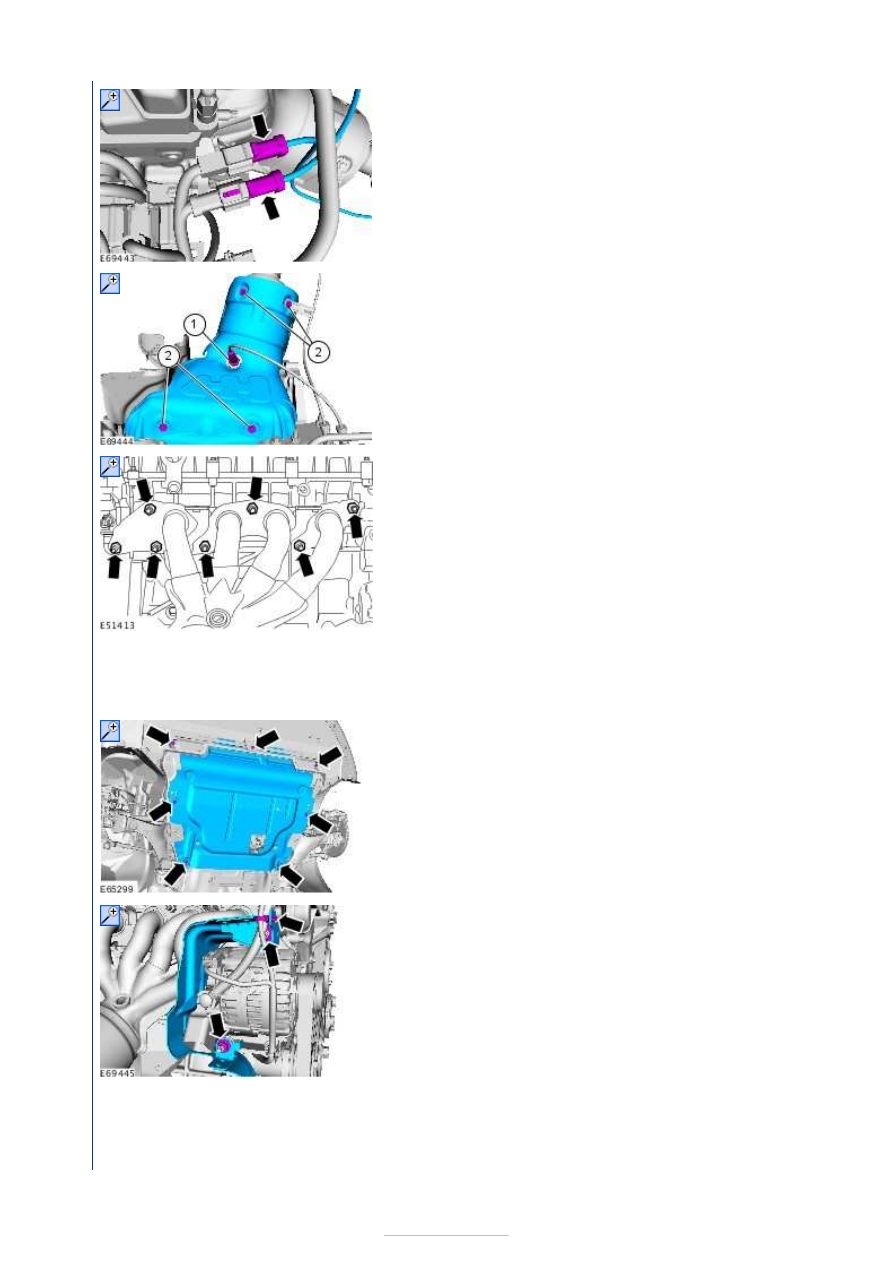

7. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

8.

9.

10.











Installation

11.

12.

13.

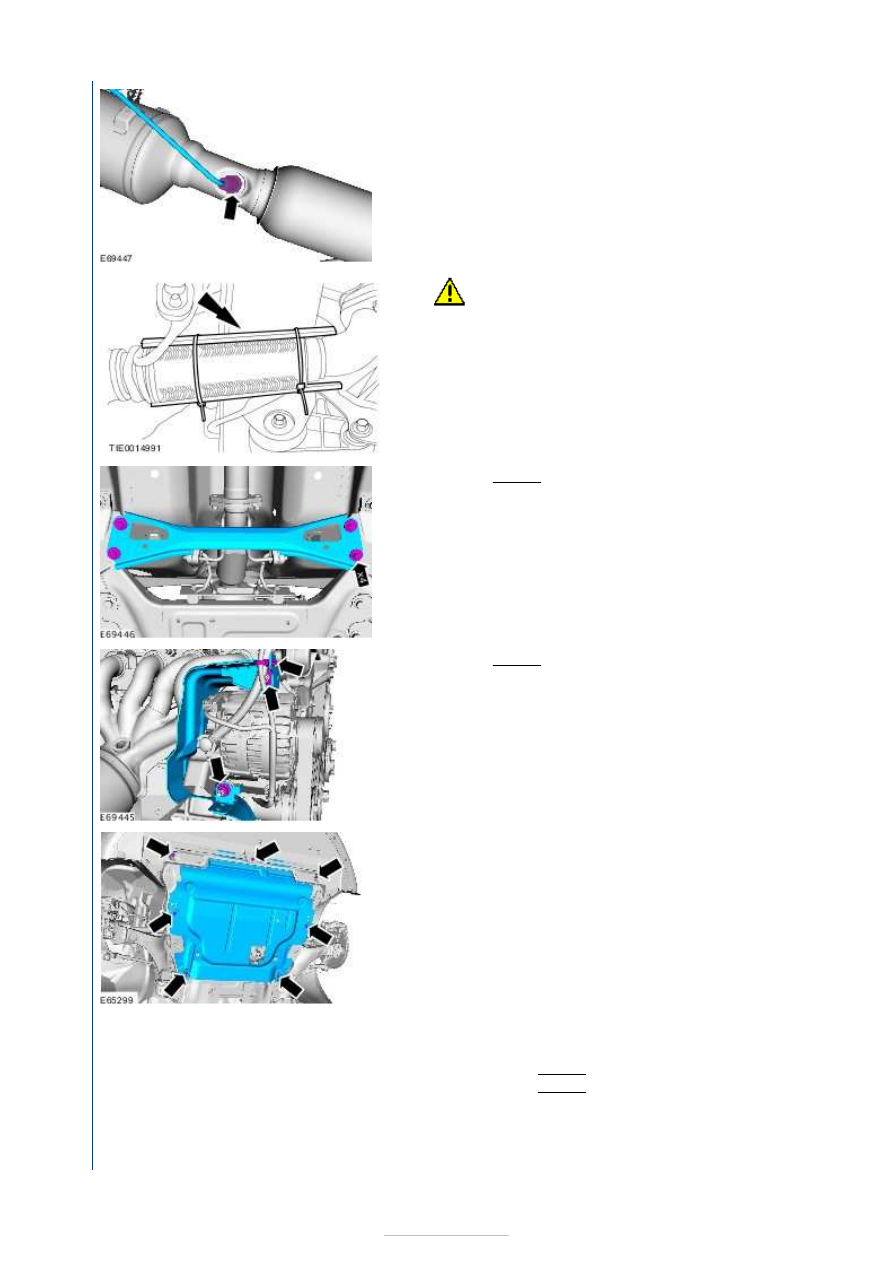

CAUTION: Make sure that the exhaust flexible

pipe is not forcibly bent.

14.

NOTE: Make sure that the exhaust flexible pipe is
not twisted.

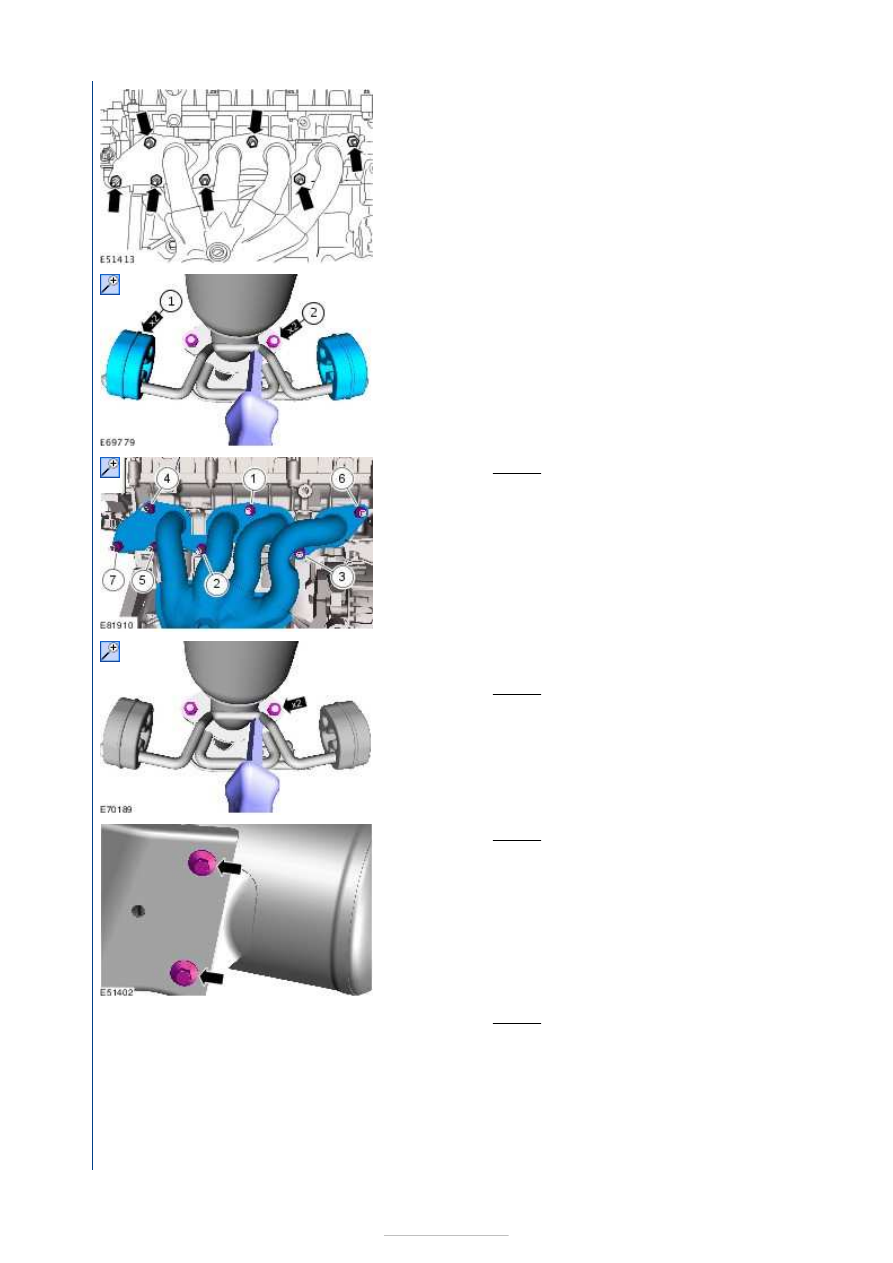

1.

CAUTION: Jointing compound must not be

used forward of the catalytic converter.
NOTE: Only tighten the nuts finger tight at this
stage.











2.

NOTE: Only tighten the nuts finger tight at this
stage.

Coat the studs with grease.

Material:

Grease KS-PS (SA-M1C9107-A / YS5J-

M1C9107-AA)



3. Torque: 55 Nm

4.

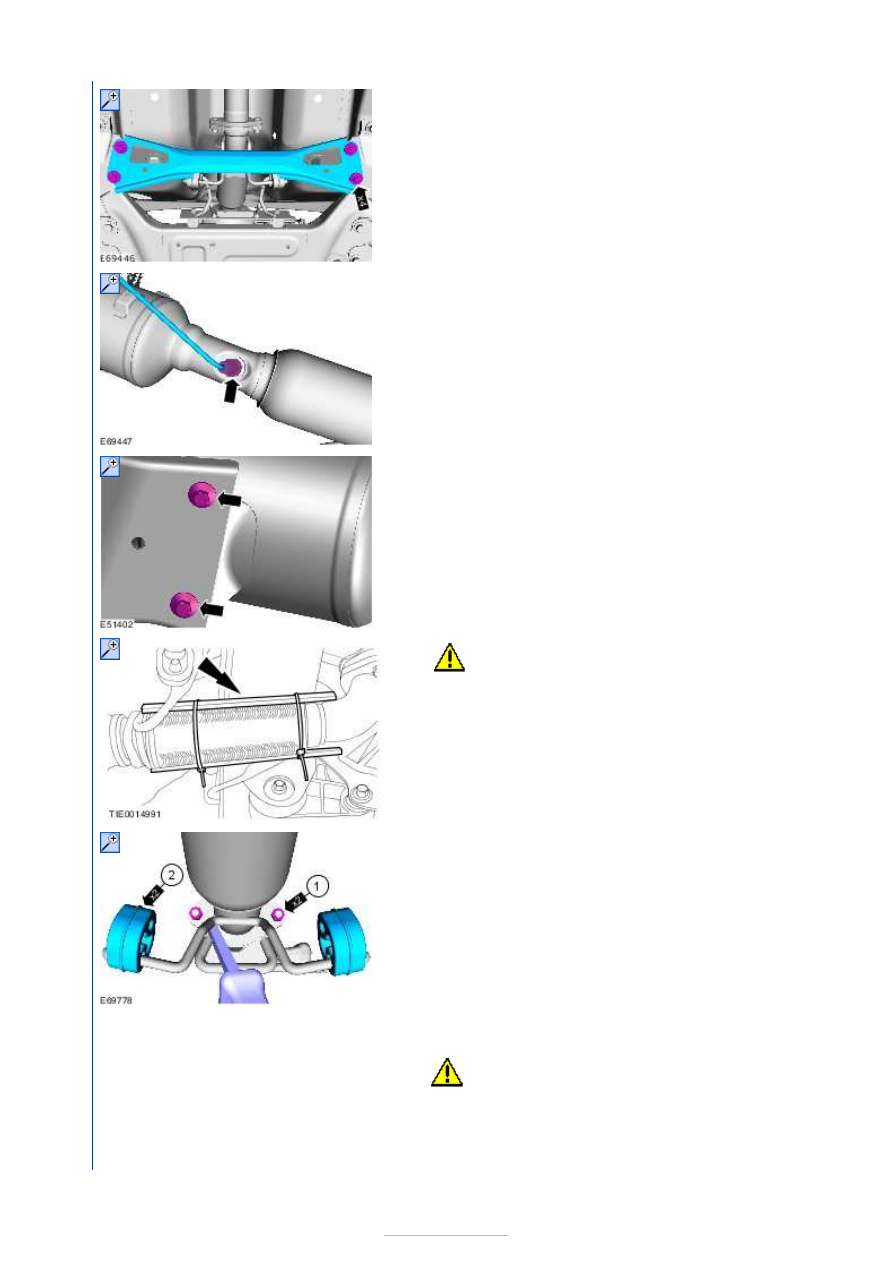

NOTE: Make sure that the exhaust flexible pipe is
not twisted.

Torque:

48 Nm

5. Torque: 24 Nm

6. Torque: 47 Nm











7.

CAUTION: Make sure that the exhaust flexible

pipe is not forcibly bent.

8. Torque: 60 Nm

9. Torque: 20 Nm

10.

11. Lower the vehicle.

12.

1. Torque: 48 Nm
2. Torque: 10 Nm
