Ford Galaxy / Ford S-MAX. Manual - part 578

Exhaust System - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4 - Catalytic Converter—
2.0L Duratec-HE (107kW/145PS) - MI4/2.0L
Duratec-HE Flex Fuel (107kW/145PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Materials

Removal

Name

Specification

Grease KS-PS SA-M1C9107-A / YS5J-M1C9107-AA

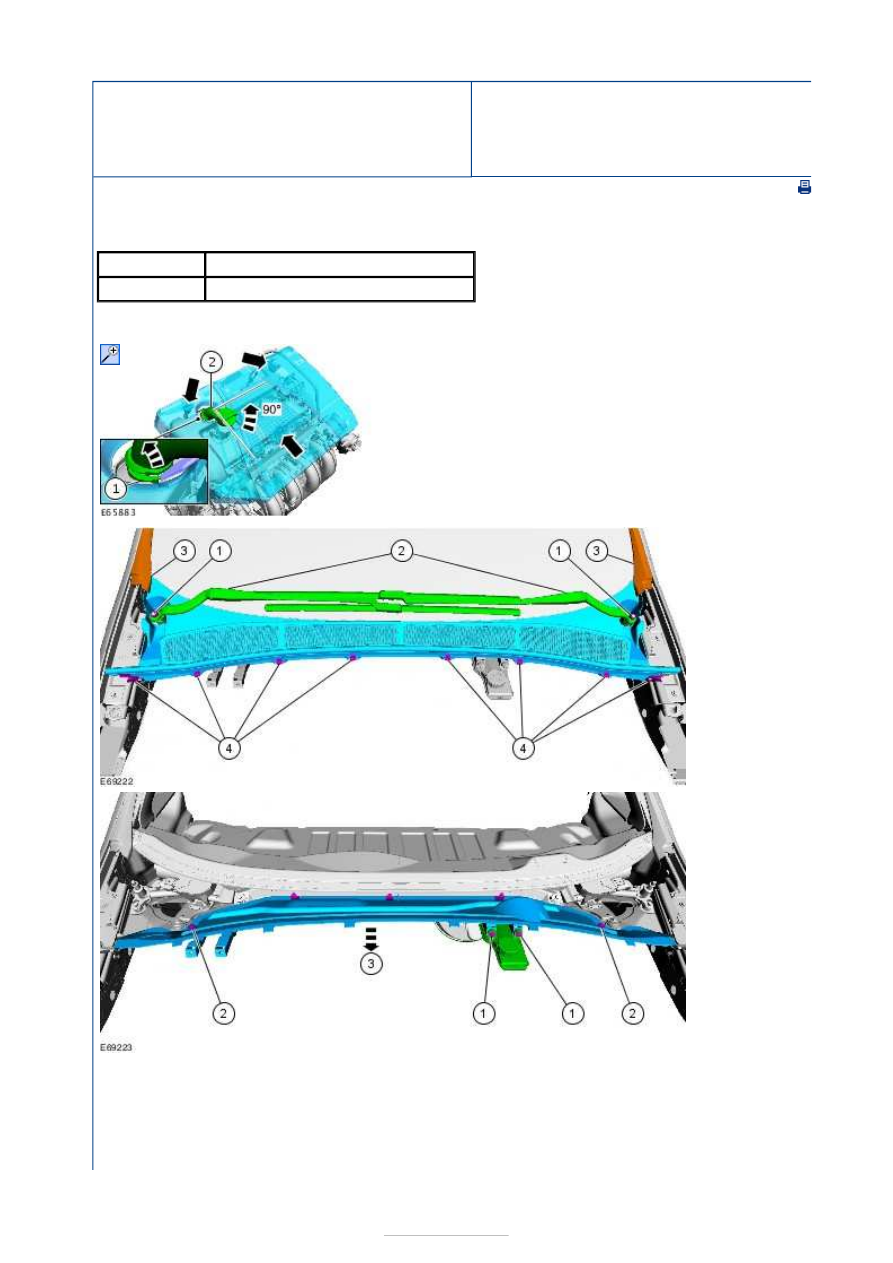

1.

2.

3. Detach

the A
pillar
exterior
trim
panel
lower
retaining
clips.

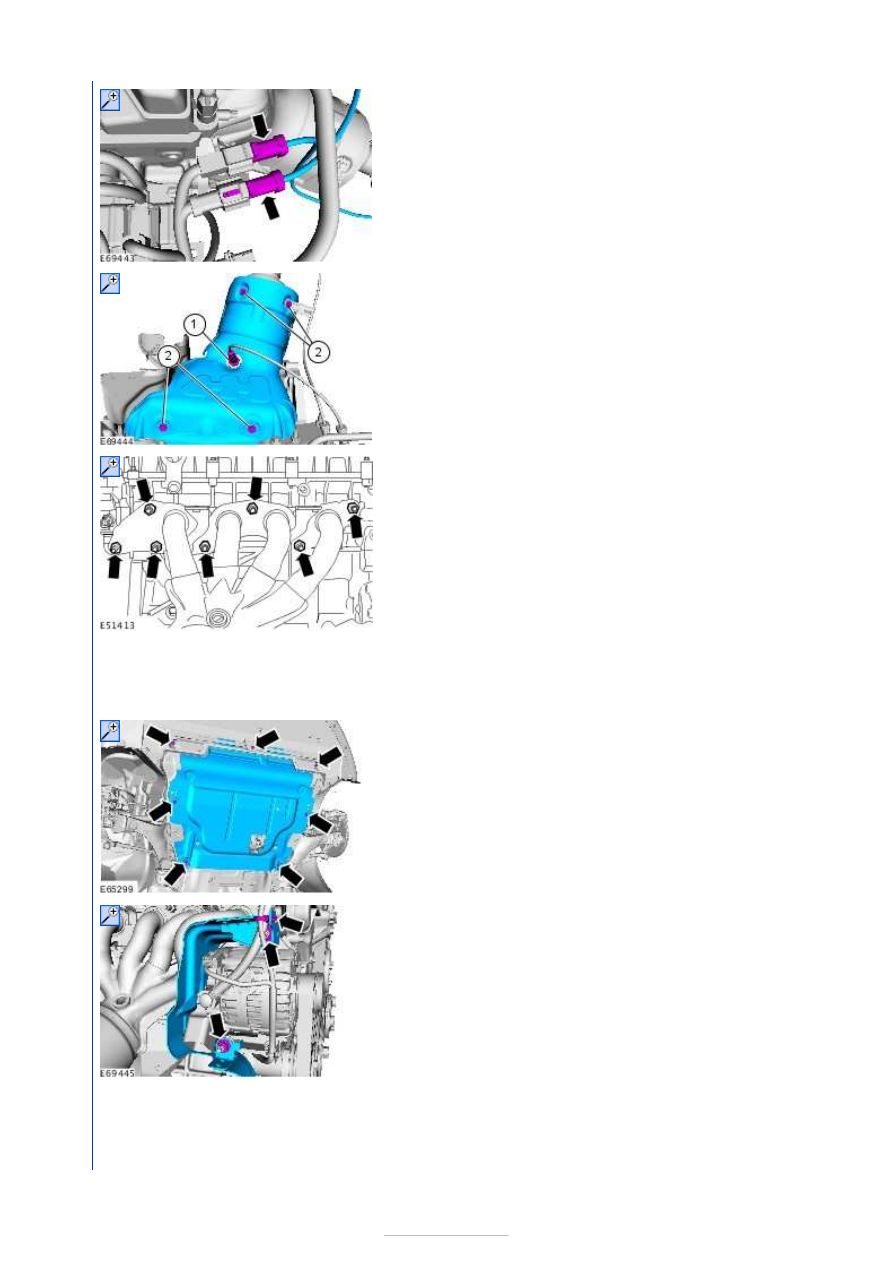

3.

4.







5.

6.

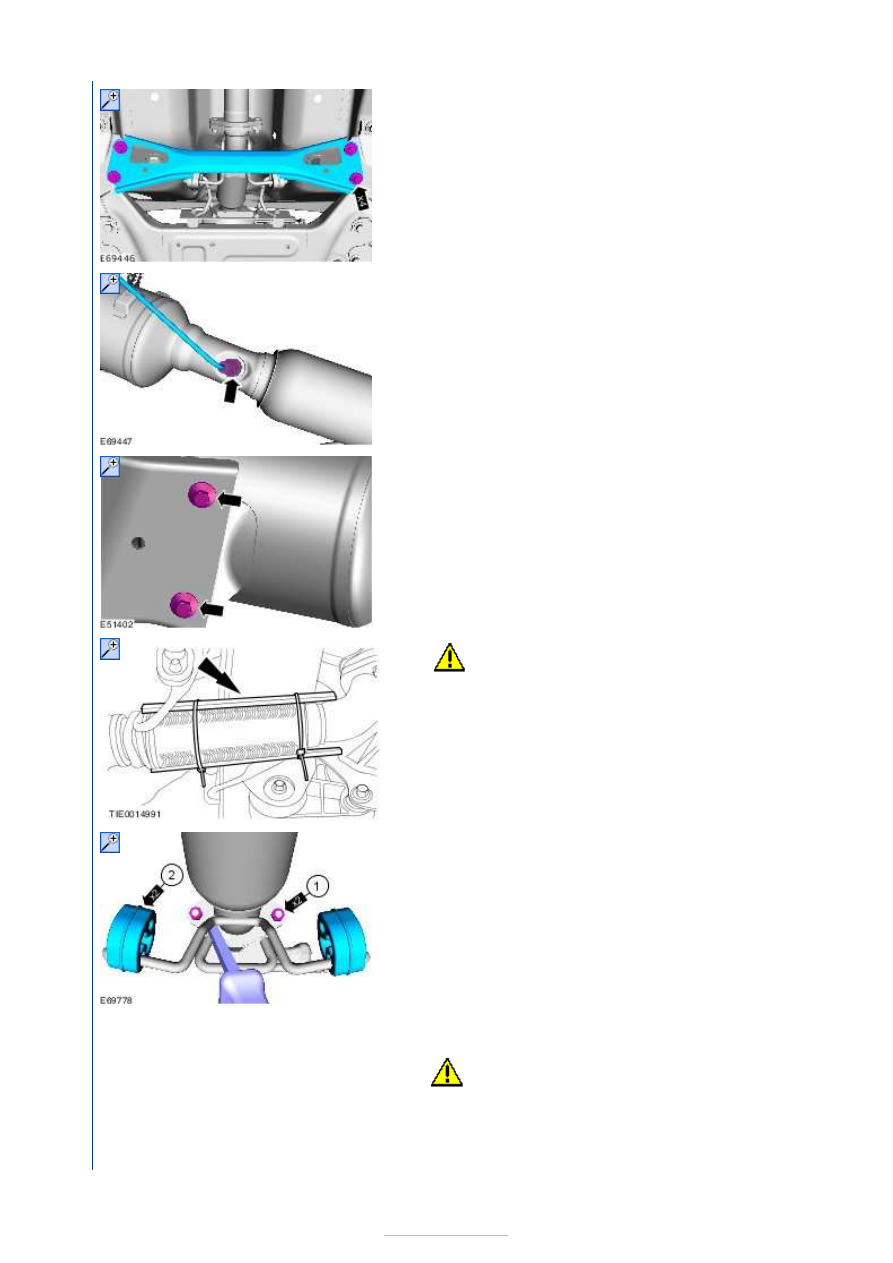

7. Raise and support the vehicle.

Refer to: Lifting (100-02 Jacking and Lifting, Description
and Operation).

8.

9.

10.











Installation

11.

12.

13.

CAUTION: Make sure that the exhaust flexible

pipe is not forcibly bent.

14.

NOTE: Make sure that the exhaust flexible pipe is
not twisted.

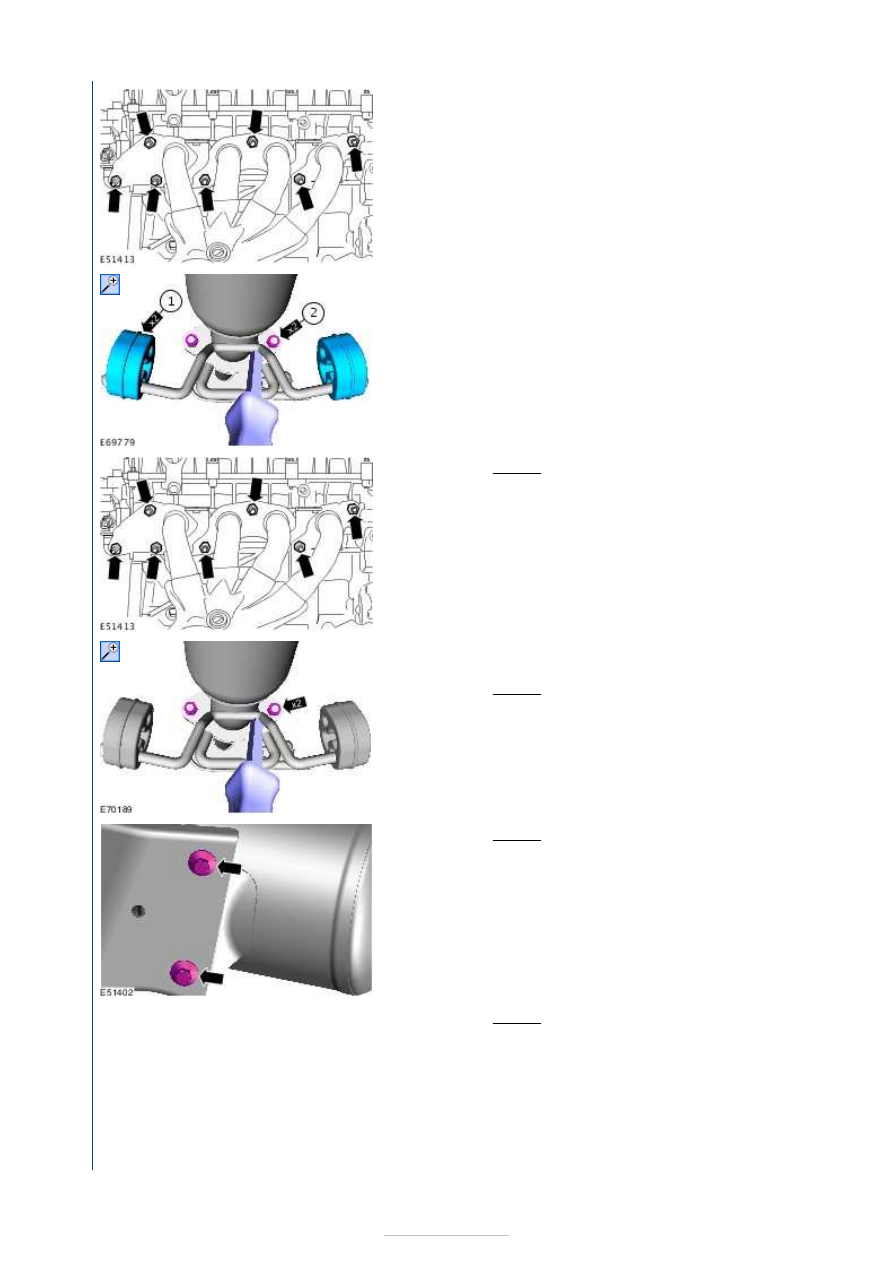

1.

CAUTION: Jointing compound must not be used

forward of the catalytic converter.
NOTE: Only tighten the nuts finger tight at this
stage.











2.

NOTE: Only tighten the nuts finger tight at this
stage.

Coat the studs with grease.

Material:

Grease KS-PS (SA-M1C9107-A / YS5J-

M1C9107-AA)



3. Torque: 55 Nm

4.

NOTE: Make sure that the exhaust flexible pipe is
not twisted.

Torque:

48 Nm

5. Torque: 24 Nm

6. Torque: 47 Nm
