Ford Galaxy / Ford S-MAX. Manual - part 582

Exhaust System - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4 - Rear Muffler—2.3L
Duratec-HE (118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

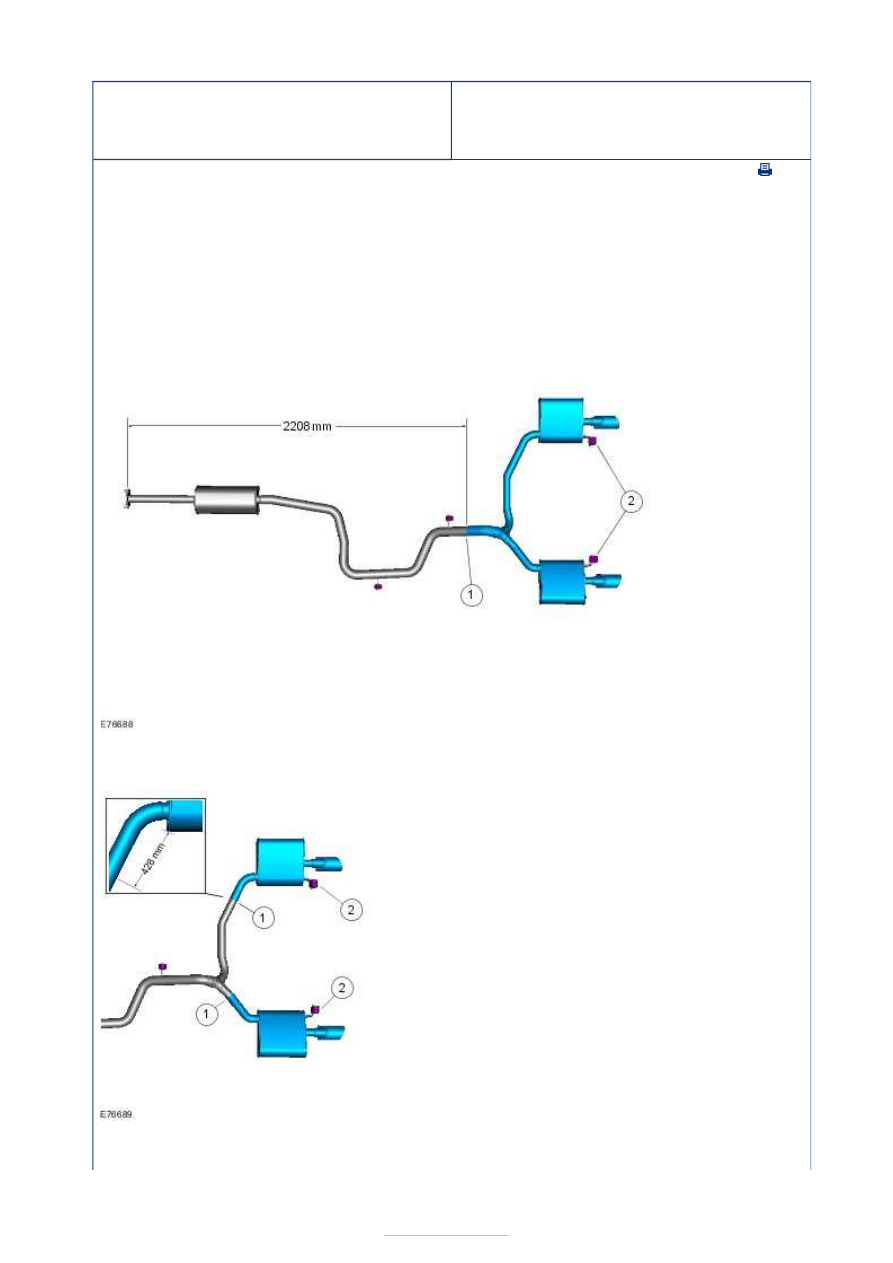

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2. Step

required
when
replacing
both rear
mufflers.

3. Step required when replacing a single rear muffler.

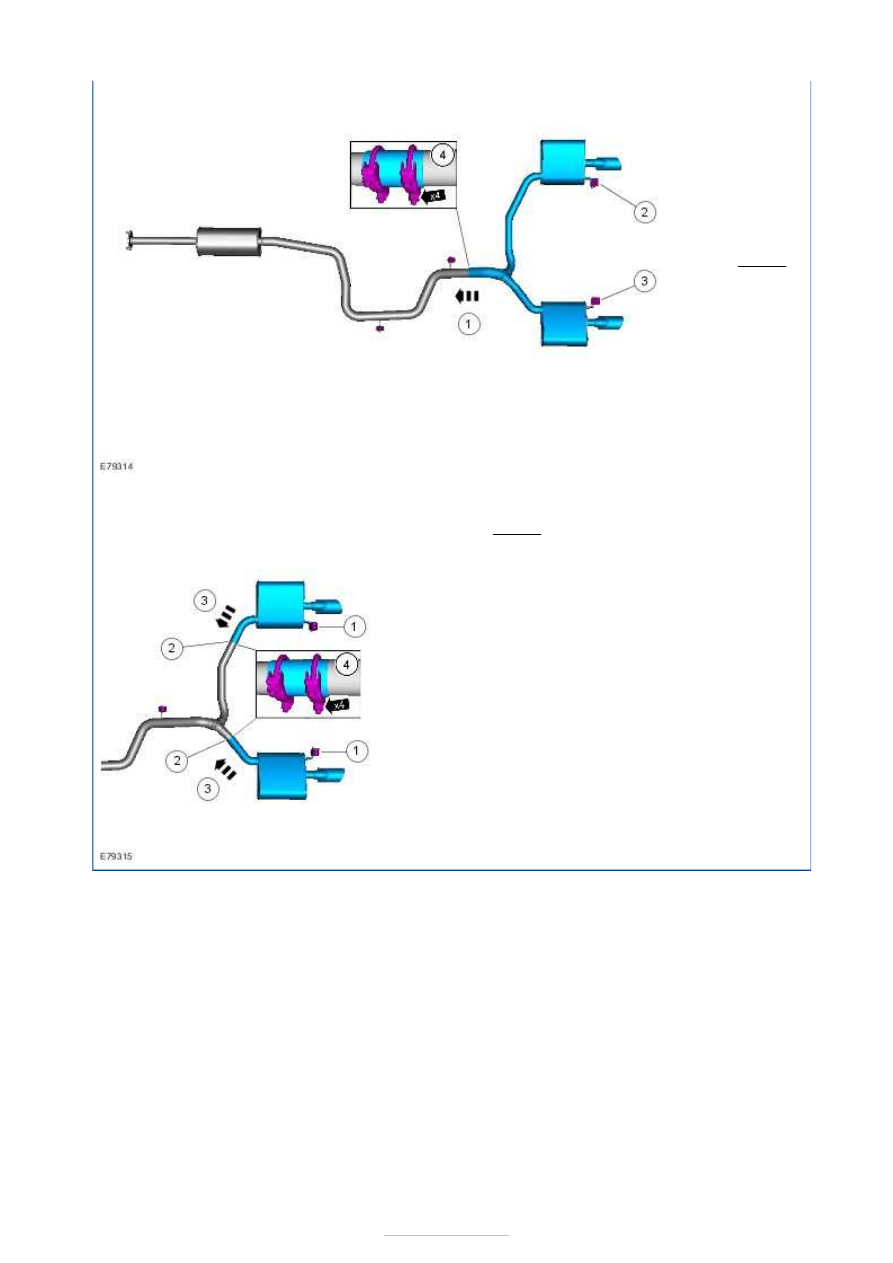

1. Step

required
when
replacing
both
rear
mufflers.

Torque:
45 Nm

2. Step required when replacing a single rear muffler.

Torque:

45 Nm





Exhaust System - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Exhaust System -
Component Location

S-MAX/Galaxy 2006.5 (02/2006-)



Print



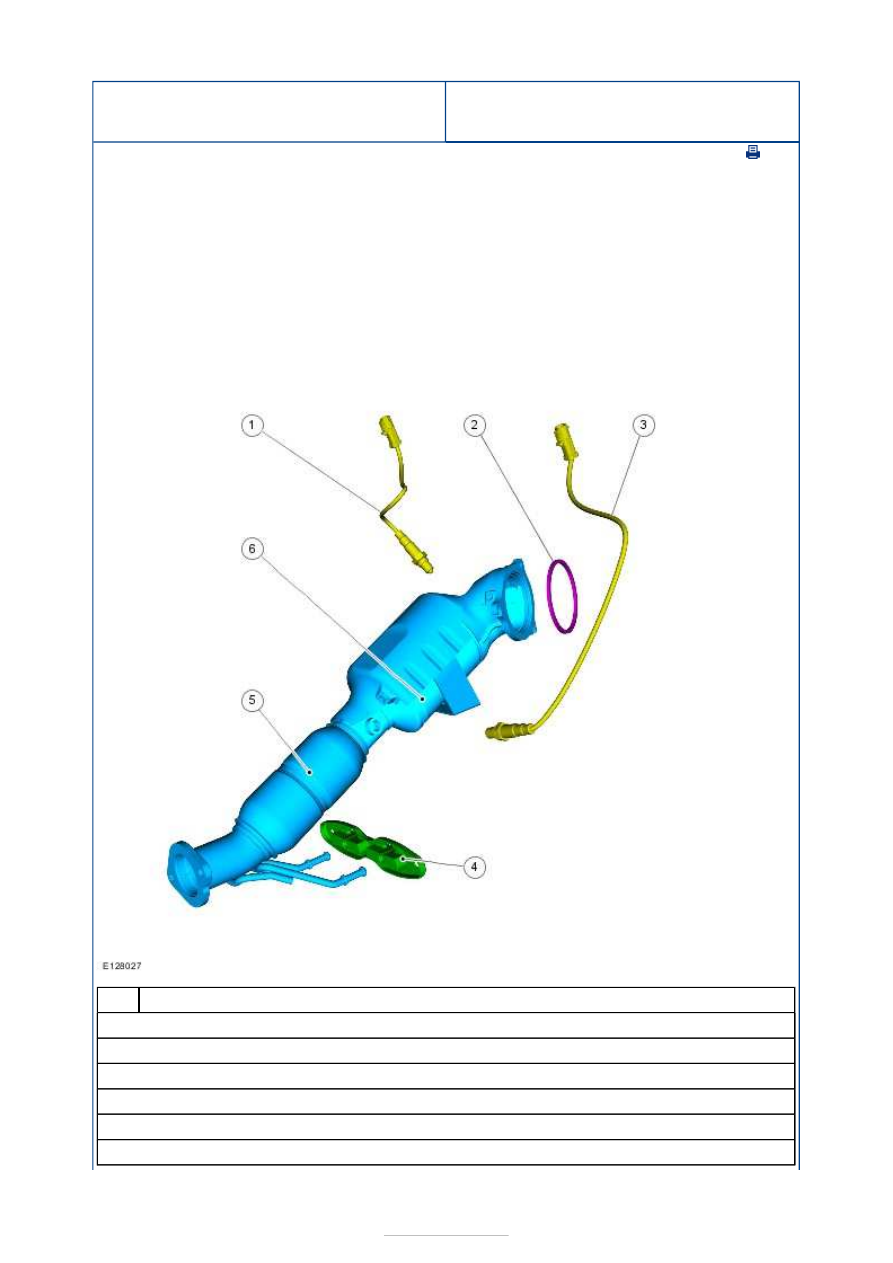

Description and Operation



Description

Heated lambda probe

HO2S (heated oxygen sensor)



Gasket, catalytic converter - turbocharger

Catalytic converter monitoring sensor

Exhaust bracket

Exhaust flexible pipe

catalytic converter

Item

1

2

3

4

5

6





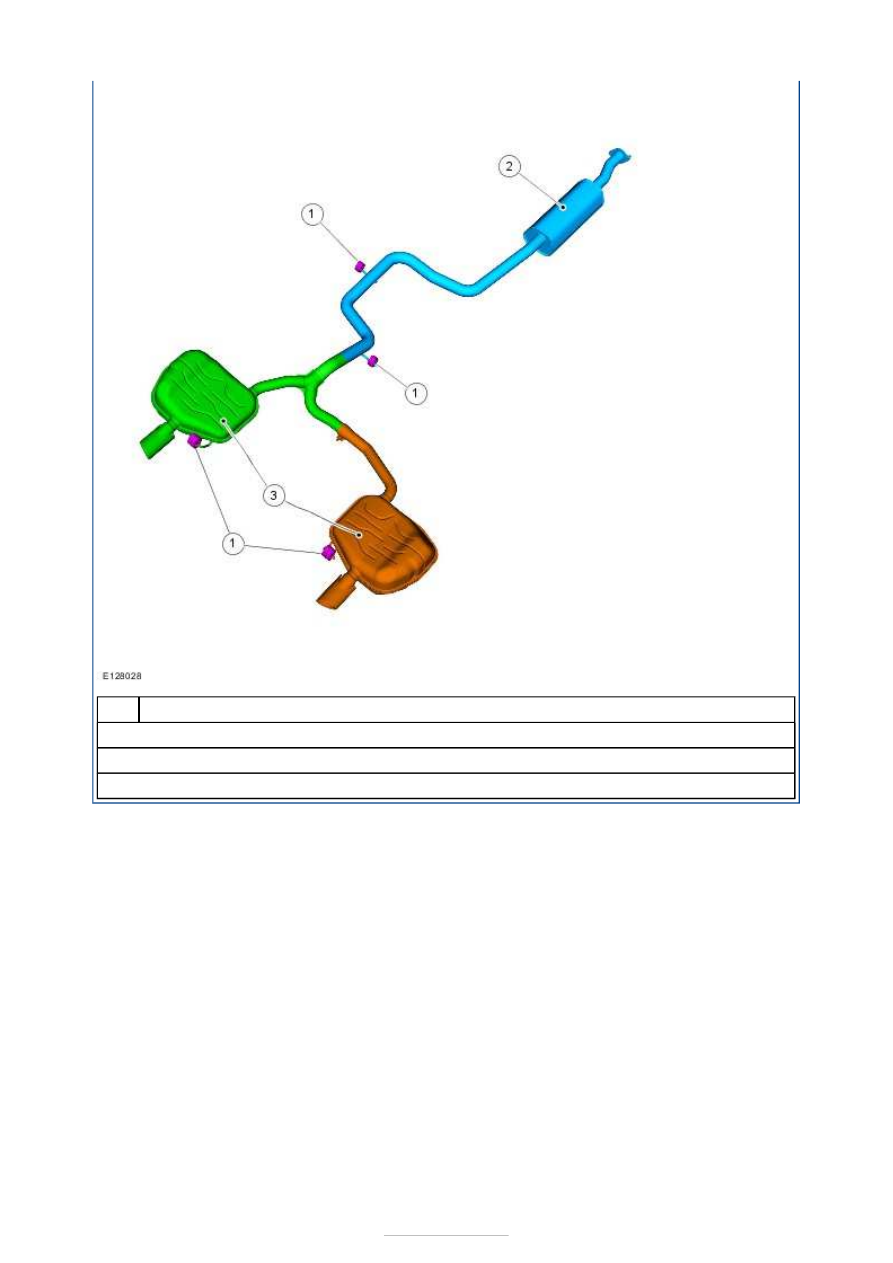

Description

Exhaust bracket

Front silencer

Rear silencer

Item

1

2

3
