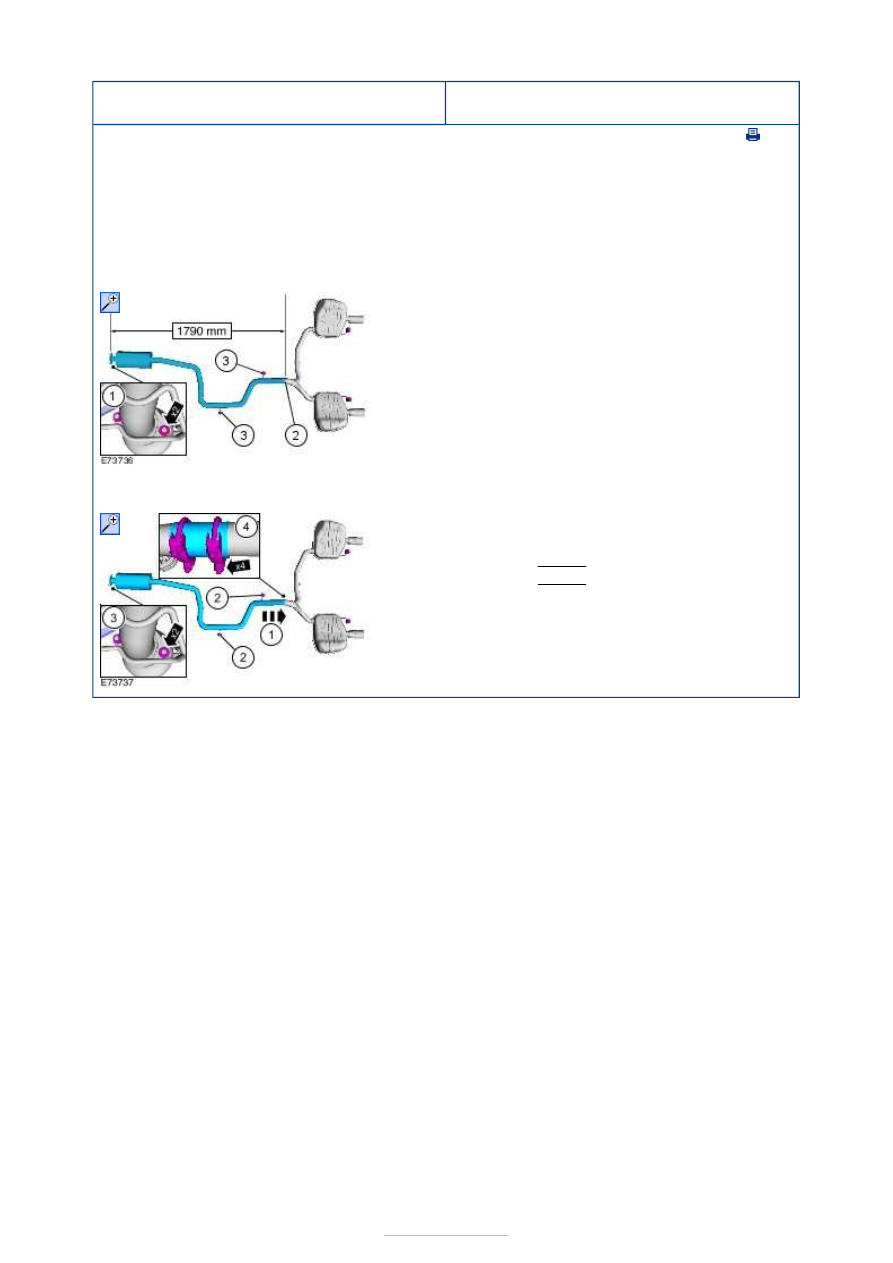

Exhaust System - 2.5L Duratec
(162kW/220PS) - VI5 - Front Muffler

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Raise and support the vehicle.

Refer to: Lifting (100-02 Jacking and Lifting,
Description and Operation).

2.

NOTE: Make sure that the exhaust flexible
pipe is not twisted.

1.

NOTE: Make sure that the exhaust flexible
pipe is not twisted.

3. Torque: 48 Nm
4. Torque: 45 Nm





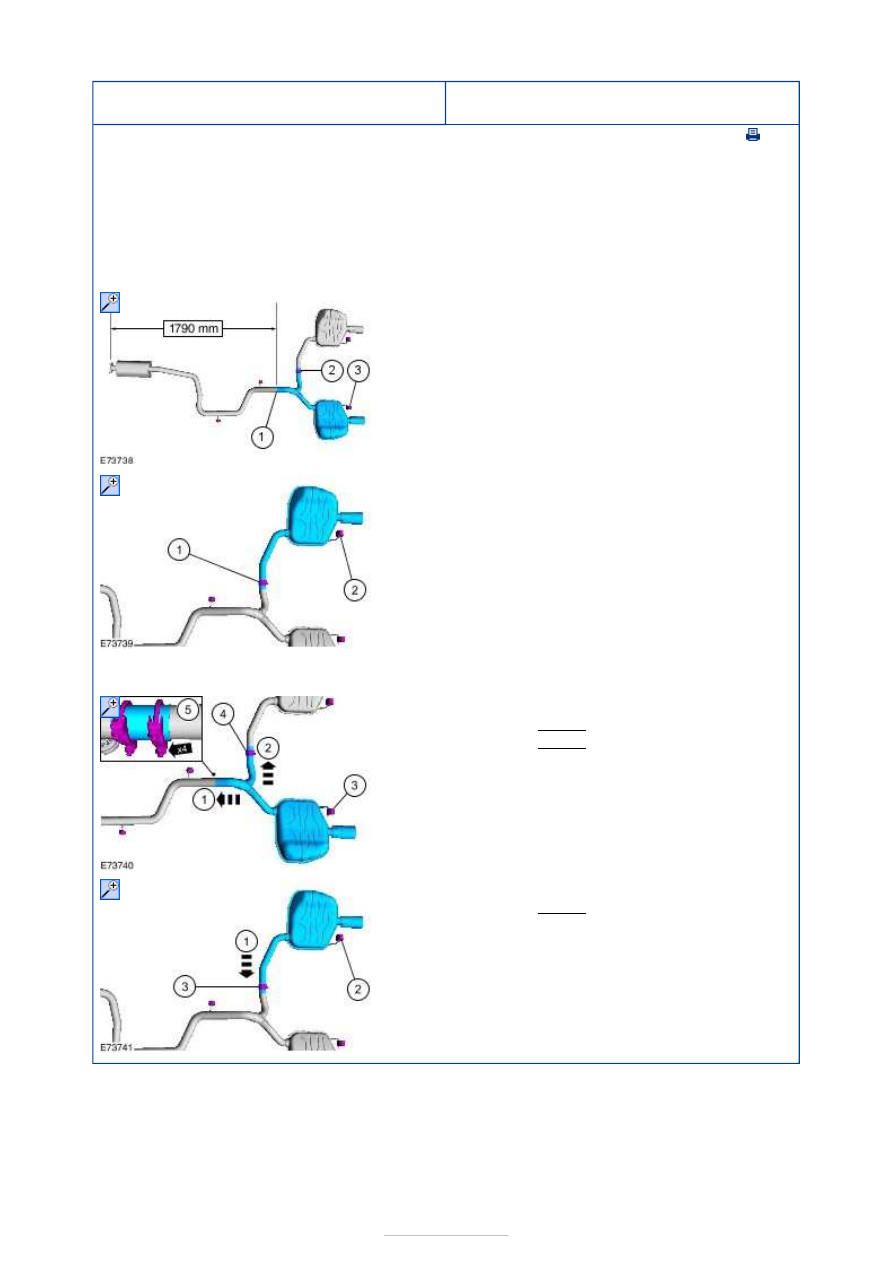

Exhaust System - 2.5L Duratec
(162kW/220PS) - VI5 - Rear Muffler

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Raise and support the vehicle.

Refer to: Lifting (100-02 Jacking and Lifting,
Description and Operation).

2.

3.

1.

4. Torque: 54 Nm
5. Torque: 45 Nm

2.

3. Torque: 54 Nm









Exhaust System - 2.5L Duratec
(162kW/220PS) - VI5 - Exhaust Flexible Pipe

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Materials

Removal

Name

Specification

Grease KS-PS SA-M1C9107-A / YS5J-M1C9107-AA

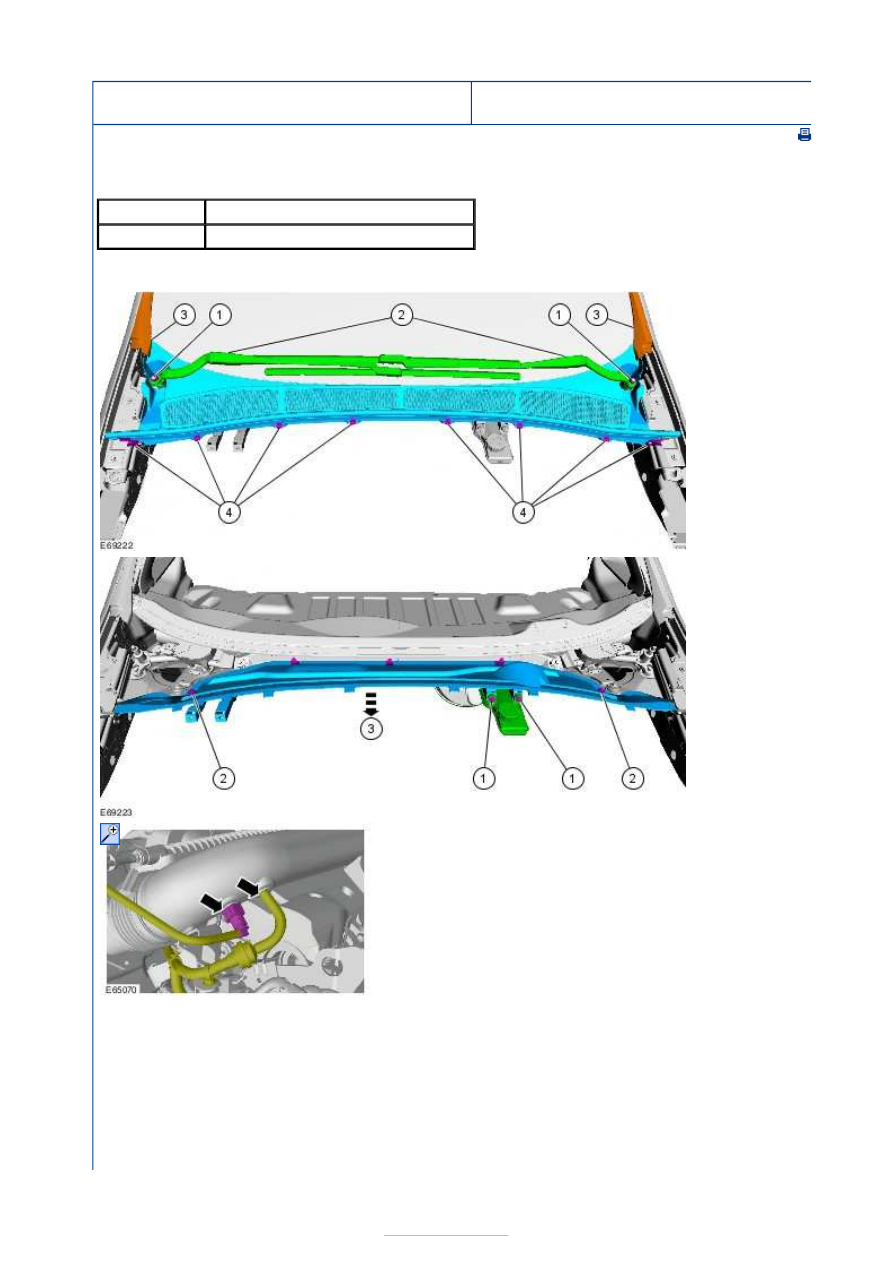

1.

3. Detach

the A
pillar
exterior
trim
panel
lower
retaining
clips.

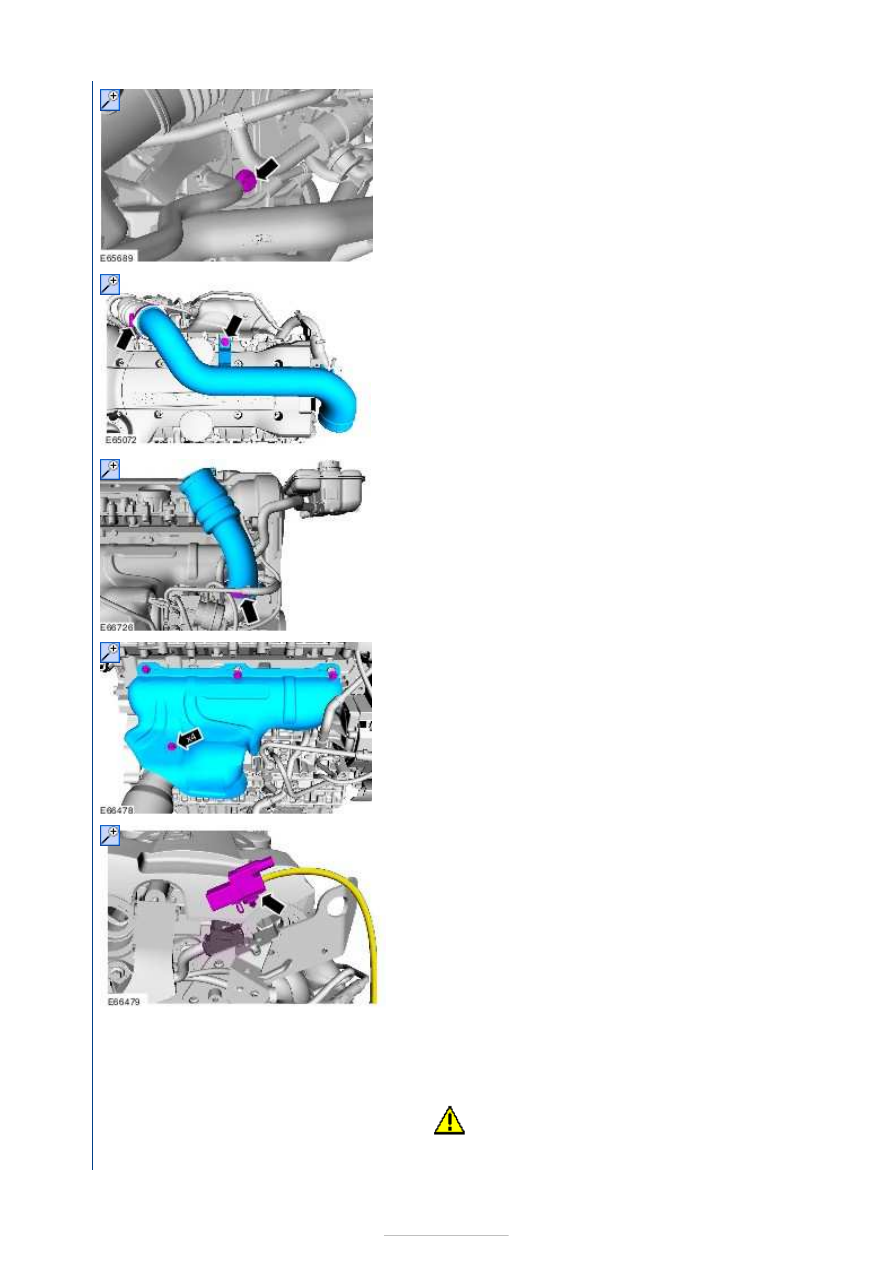

2.

3.

4.







5.

6.

7.

8.

9. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting, Description

and Operation).

10.

CAUTION: Make sure that the exhaust flexible

pipe is not forcibly bent.
