Ford Galaxy / Ford S-MAX. Manual - part 522

Manual Transmission/Transaxle - Vehicles
With: 5-Speed Manual Transaxle - MTX75 -
Transmission

S-MAX/Galaxy 2006.5 (02/2006

Assembly

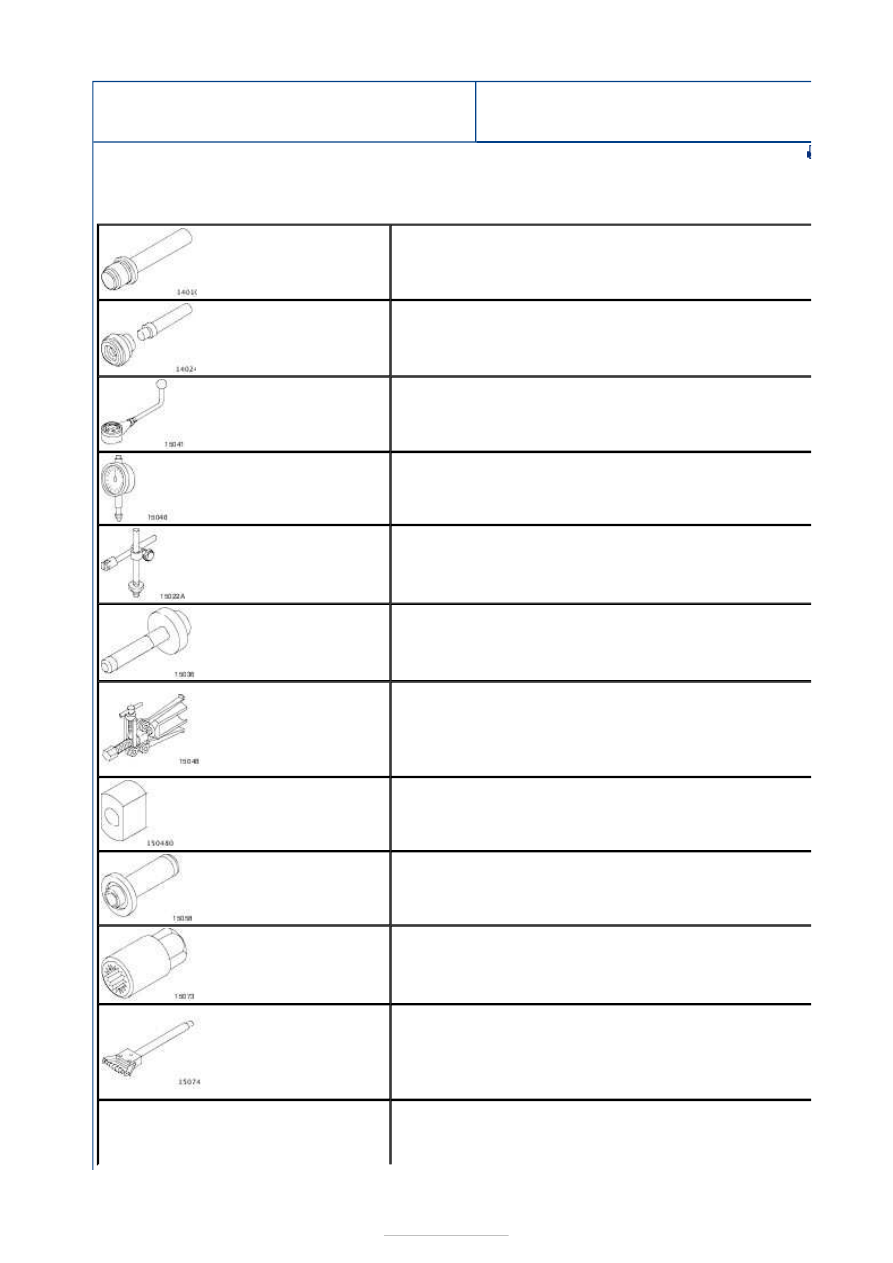

Special Tool(s)

204-017
Installer, Wheel Hub Bearing Cup

204-050
Installer, Front Wheel Hub Bearing Cup/Seal

205-067
Preload Gauge

205-069
Dial Indicator Gauge (Metric)

205-070
Holding Fixture, Dial Indicator Gauge

205-075
Installer, Rear Wheel Hub Seal

205-078
Remover, Drive Pinion Seal

205-078-01
Adapter for 205-078 (Thrust Pad)

205-115
Installer, Drive Pinion Seal

205-175
Socket, Drive Pinion Nut

205-176
Remover, Differential Bearing Cone

205-329
Mounting Bracket, Engine/Differential























Materials

General Equipment

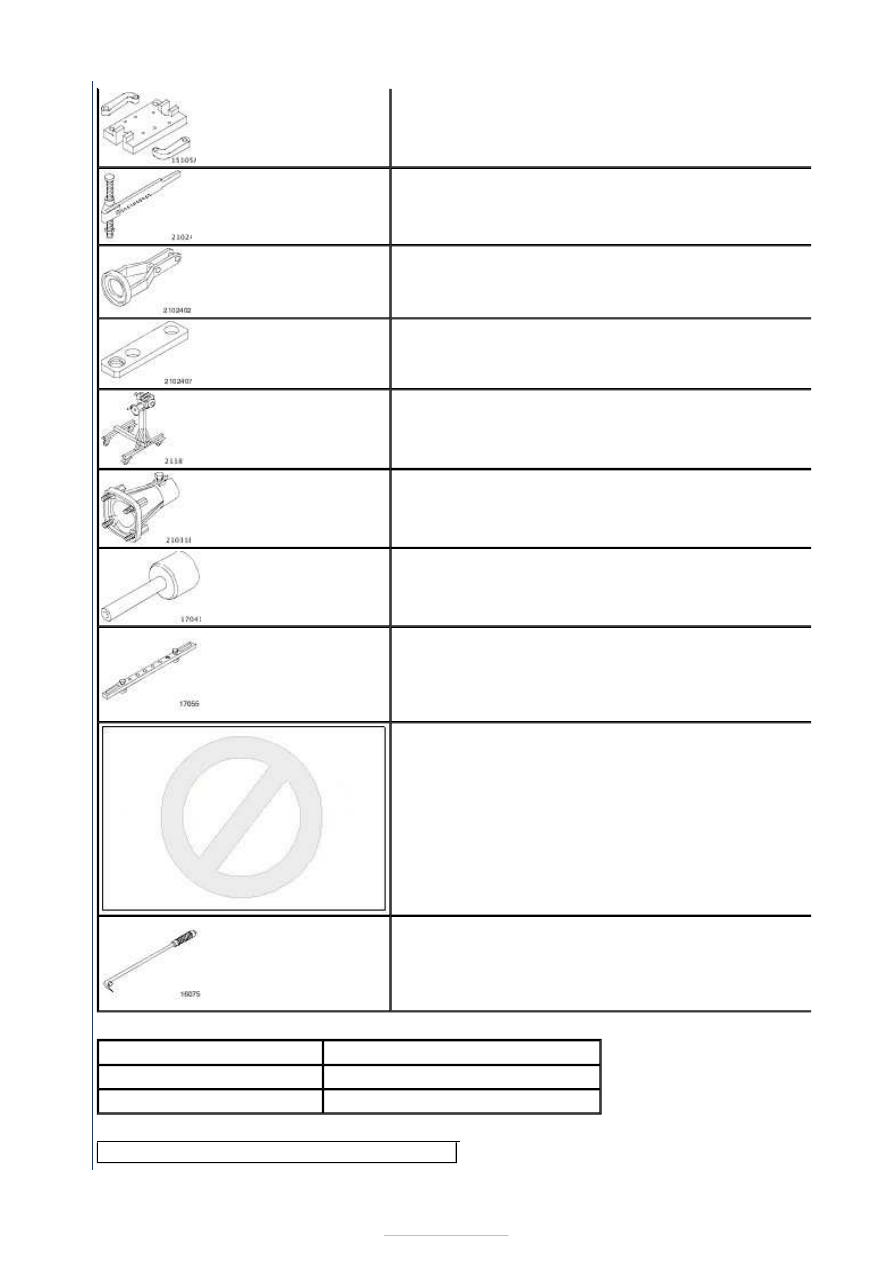

303-060
Compressor, Valve Spring

303-060-02
Adapter for 303-060

303-060-07
Adapter for 303-060

303-435
Mounting Stand

303-435-06
Mounting Bracket for 303-435

307-210
Installer, Input Shaft Seal

307-300
Gauge Bar, Shim Selection

308-194B
Holding Fixture, Dial Indicator Gauge (Output Shaft End Play)

308-214
Remover, Hydraulic Line Spring Clip

Name

Specification

Flange Sealant - Anaerobic LR WSK-M2G348-A5 / 2U7J-M2G348-AA

Transmission Oil 75W FE

WSS-M2C200-D2 / 7U7J-M2C200-BA

Hot air gun

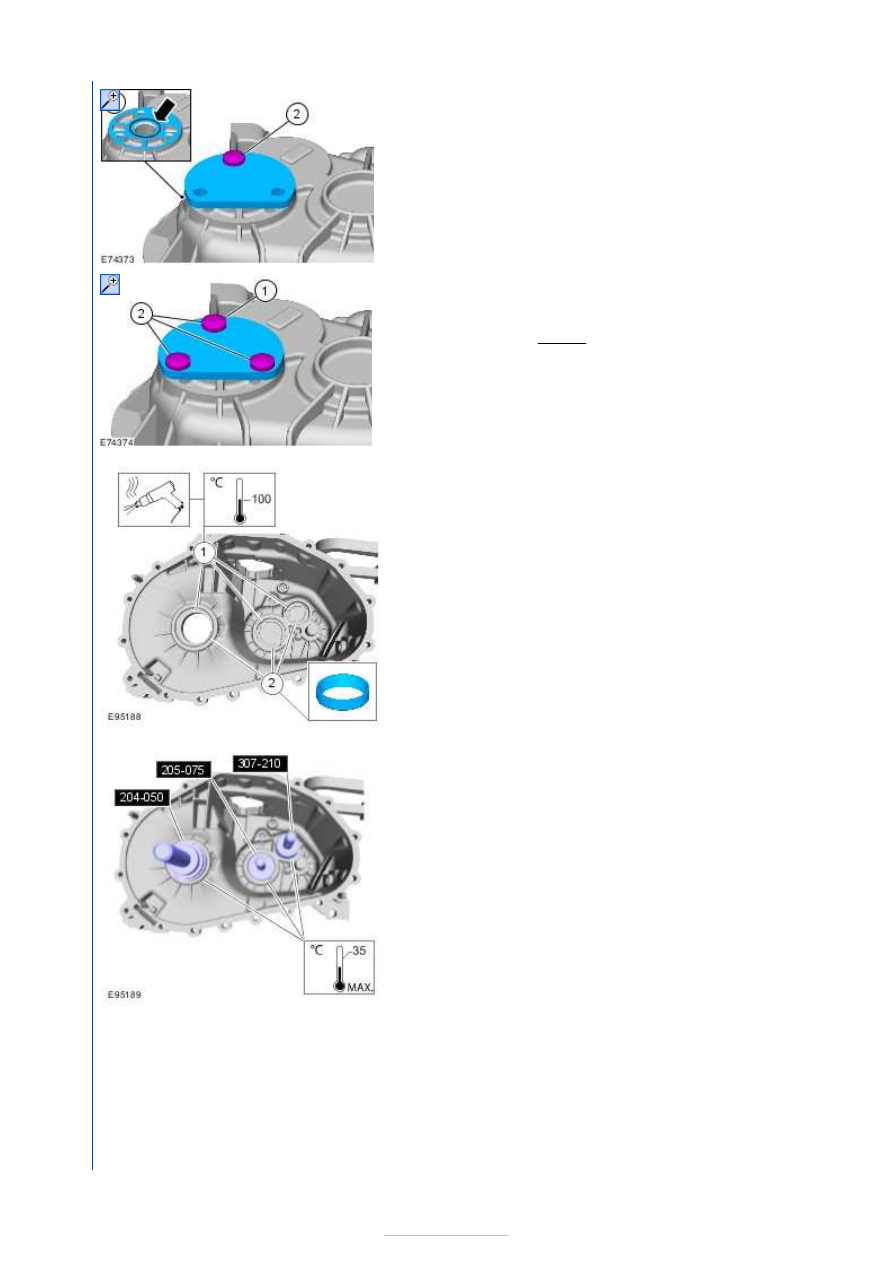

1.

1. Material:

Flange Sealant - Anaerobic LR (WSK-

M2G348-A5 / 2U7J-M2G348-AA)



2. Fit the temporary bolt.

2.

1. Remove the temporary bolt.
2.

NOTE: Make sure that new bolts are installed.

Torque:

24 Nm

3.

1. General Equipment:

Hot air gun



2. Insert bearing outer rings manually.

4. Special Tool(s):

204-050

,

205-075

,

307-210

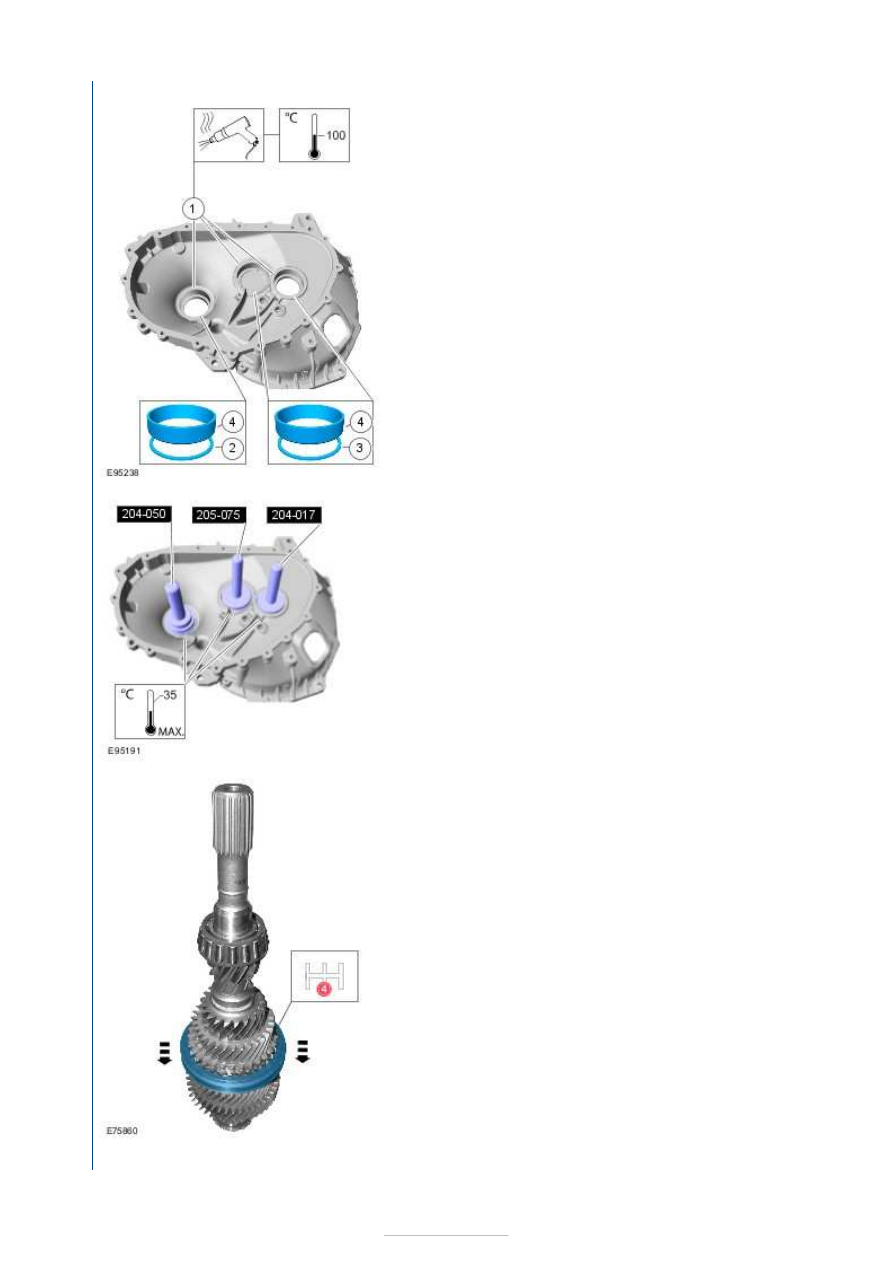

5.

1. General Equipment:

Hot air gun



2. Install a 1.10 mm measuring shim.
3. Install 1.00 mm measuring shims.
4. Insert bearing outer rings manually.









6. Special Tool(s):

204-017

,

204-050

,

205-075



7.
