Ford Galaxy / Ford S-MAX. Manual - part 515

4.

5.

6. Remove the following items:

1. Subframe

Refer to:

Front Subframe

 (502-00 Uni-

Body, Subframe and Mounting System,
Removal and Installation).

2. Driveshafts

Refer to:

Front Halfshaft LH

 (205-04 Front

Drive Halfshafts, Removal and
Installation).
Refer to:

Front Halfshaft RH

 (205-04 Front

Drive Halfshafts, Removal and
Installation).

7.

NOTE: The flexible exhaust pipe must not be
twisted.

8.









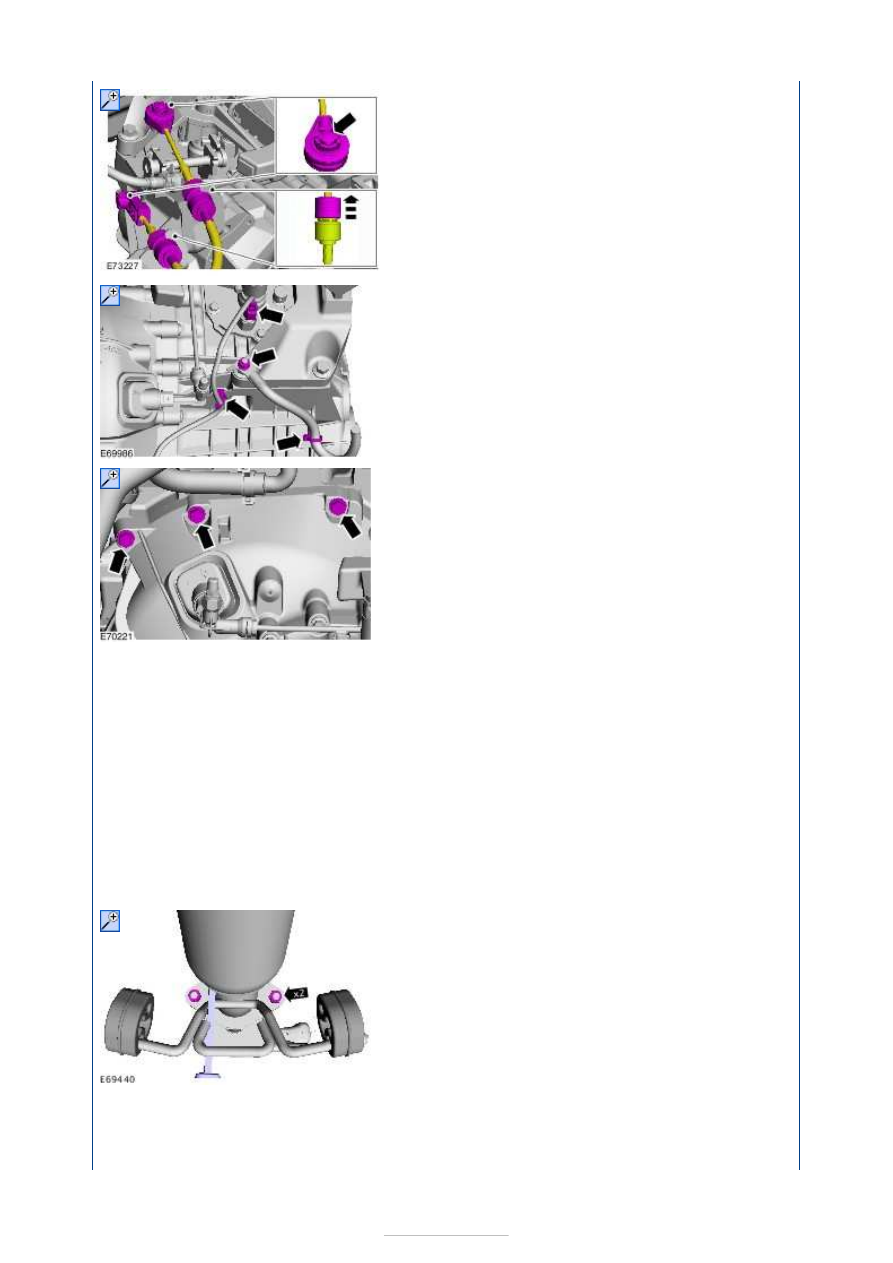

9. Detach the starter motor from the transmission

and position it to one side.

10. Special Tool(s):

303-290B

,

303-290-13

,

303-

290A-15

,

303-290B-16



11. Special Tool(s):

303-290A-15



12. Special Tool(s):

303-290A-15



13.











14.

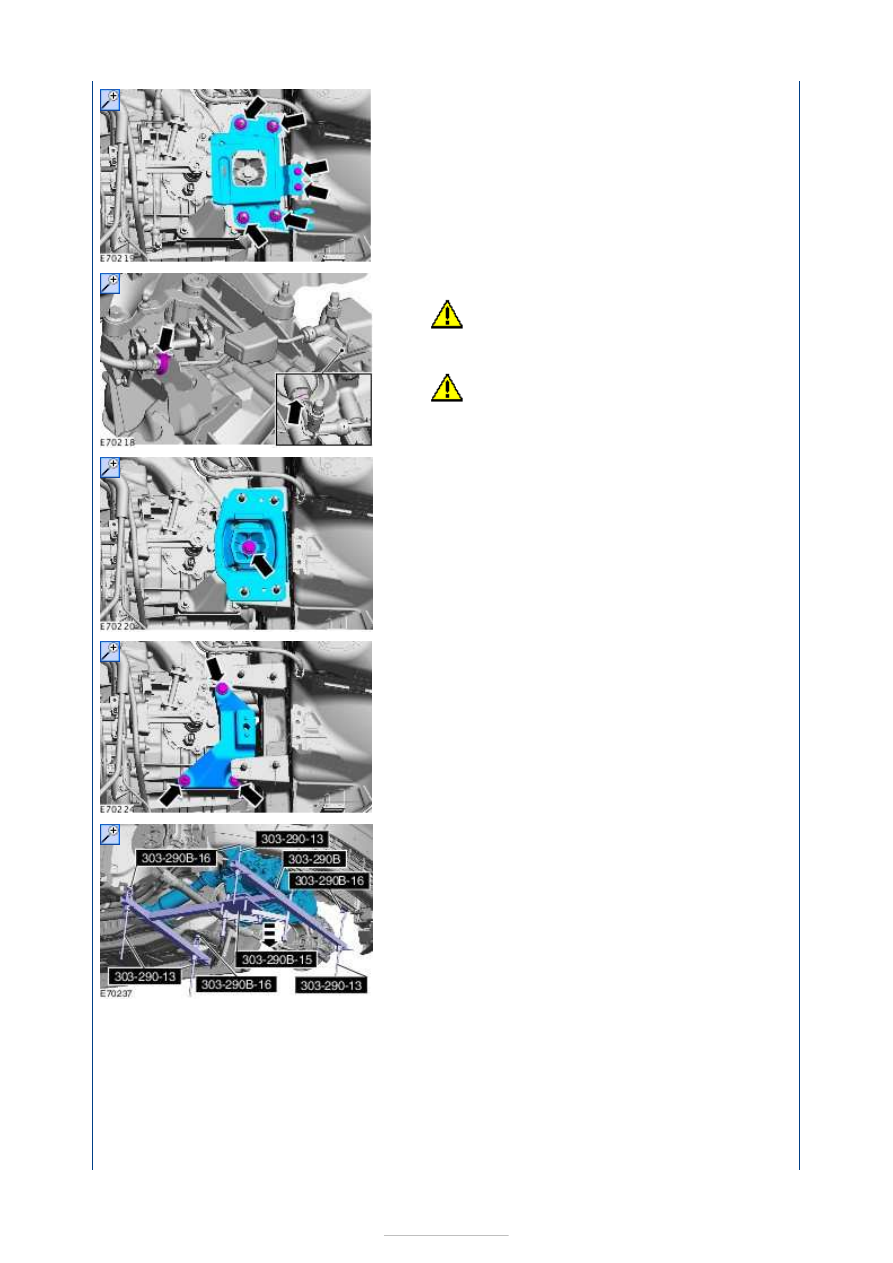

CAUTIONS:

If the fluid is spilled on the paintwork,

the affected area must be immediately
washed down with cold water.

Use suitable paper to absorb any

escaping fluid.

15. Discard the rear engine mounting bolt.

16.

17. Special Tool(s):

303-290B

,

303-290-13

,

303-

290A-15

,

303-290B-16



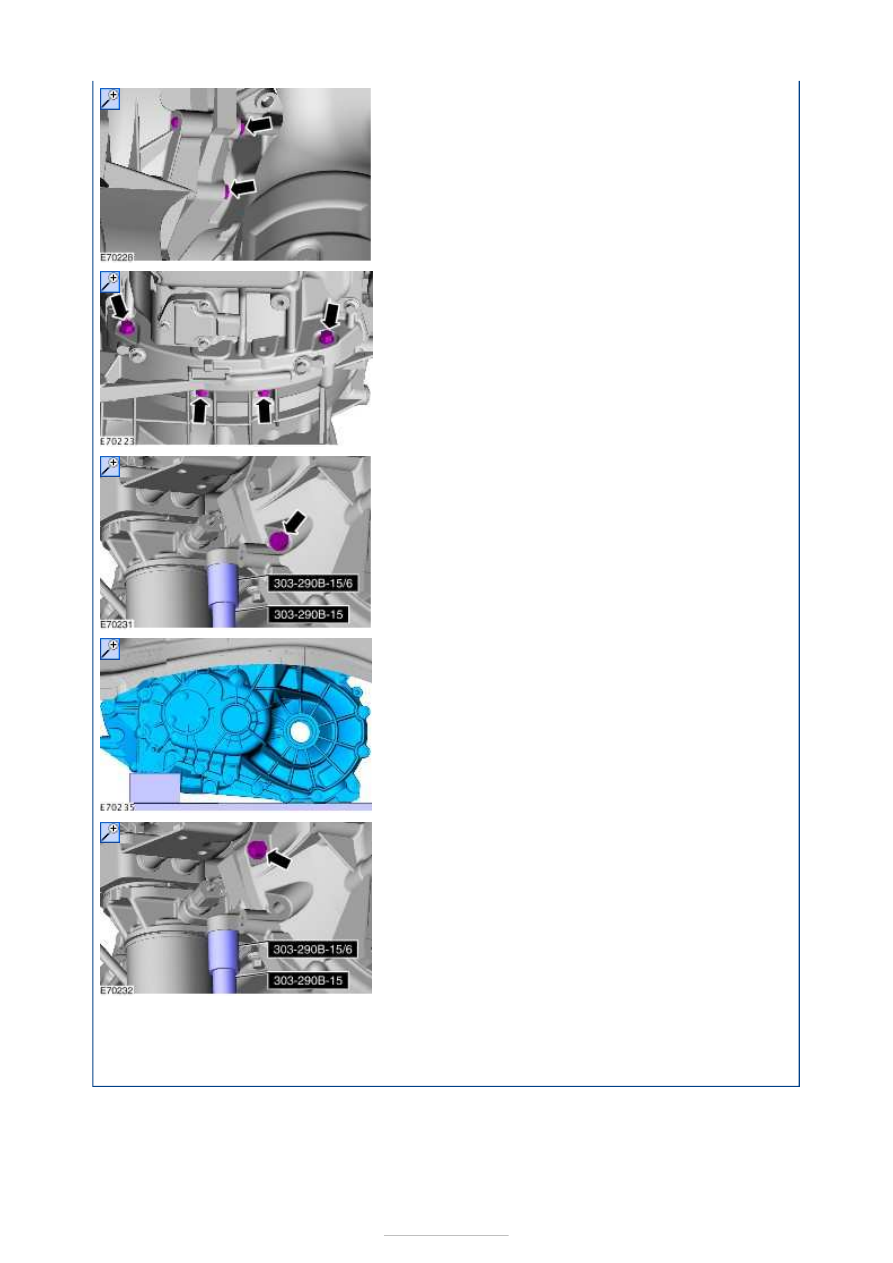

18. The lower right-hand transmission bolt remains

in the engine.











19.

20. Special Tool(s):

303-290A-15

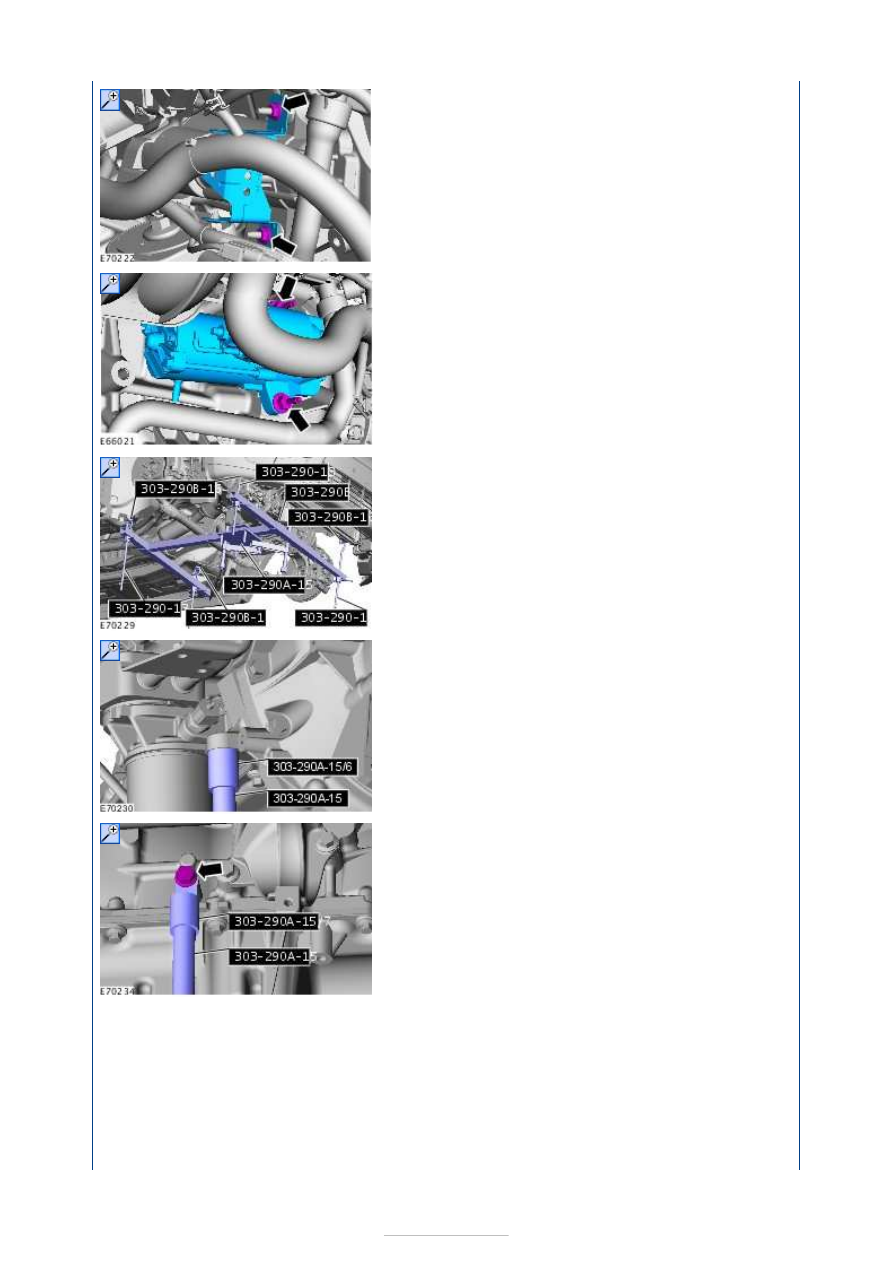

21. Support the transmission with a wooden block

and secure it to the transmission jack using a
retaining strap.

General Equipment:

Transmission jack



22. Special Tool(s):

303-290A-15



23. Support the transmission using the transmission

jack and remove.

General Equipment:

Transmission jack
